Produkttype	5.1 hjemmebiograf system med subwoofer og 5 satellithøjttalere
Mærke	Logitech
Model	Z607
Tilslutningsmuligheder	Bluetooth, USB, SD, 3,5 mm aux-indgang, RCA-indgang (DVD), FM-radio
Understøttede lydformater	MP3, WMA, WAV, APE, FLAC (USB/SD)
Samlet effekt	40 W RMS
Frekvensrespons	40 Hz - 20 kHz
Strømforsyning	Netspænding 220-240 V, 50/60 Hz
Mål på subwoofer	Cirka 24 x 24 x 38 cm
Mål på satellithøjttalere	Cirka 10 x 10 x 18 cm hver
Samlet vægt	Cirka 5,5 kg
Hovedfunktioner	Bluetooth-afspilning, USB/SD, FM-radio, 5.1/2.1-tilstande, fjernbetjening, automatisk slumretilstand
Indhold i kassen	Subwoofer, 5 satellithøjttalere, fjernbetjening, RCA-kabler (x3), 3,5 mm til RCA-kabel, dokumentation
Vedligeholdelse og rengøring	Tag stikket ud før rengøring; brug en blød, tør klud; undgå opløsningsmidler og fugt
Sikkerhed	Åbn ikke enheden; udsæt den ikke for vand eller varmekilder; brug kun den medfølgende adapter
Reservedele og reparationsmuligheder	Fjernbetjening og kabler tilgængelige; fast strømkabel (ikke aftageligt); reparation anbefales af professionel

Ofte stillede spørgsmål - Z607 LOGITECH

Hvordan tilslutter jeg Bluetooth-højttaleren til min smartphone?

Tryk længe på knappen Afspil/Pause/Bluetooth-parring på subwooferen eller fjernbetjeningen, indtil 'bt'-indikatoren blinker hurtigt. Aktiver Bluetooth på din telefon, vælg 'Z607' på listen over enheder. Indikatoren bliver konstant, når den er tilsluttet.

Kan jeg bruge systemet i 2.1-tilstand i stedet for 5.1?

Ja, tryk på knappen Lyd på subwooferen eller 5.1/2.1 på fjernbetjeningen for at skifte mellem tilstandene. 2.1-tilstand bruger kun de forreste satellitter og subwooferen.

Hvordan afspiller jeg musik fra et USB-stik?

Indsæt USB-stikket (FAT16/32, op til 32 GB) i USB-porten bagsiden af subwooferen. Vælg kilden SD/USB på fjernbetjeningen eller knappen Kilde på højttaleren. Brug Forrige/Næste til at navigere mellem numrene.

Hvad gør jeg, hvis systemet ikke tænder?

Kontrollér, at strømkablet er korrekt tilsluttet til stikkontakten, og at kontakten bag på subwooferen står på ON. Hvis problemet fortsætter, prøv en anden stikkontakt eller kontakt kundeservice.

Hvordan justerer jeg lydstyrken på hver enkelt højttaler?

I normal standbytilsand tryk på knappen Kanalniveau på fjernbetjeningen for at vælge kanal (F=foran, R=bag, C=center, S=subwoofer). Brug derefter +Vol/-Vol til at justere niveauet mellem -5 og +5. Indstillingen gemmes.

Går systemet automatisk i slumretilstand?

Ja, efter cirka 20 minutter uden lydsignal eller hvis lydstyrken er på minimum, går Z607 i slumretilstand. For at genaktivere, tryk på knappen Slumre eller en afspilningsknap.

Hvordan lytter jeg til FM-radio?

Tryk på knappen FM-RADIO på fjernbetjeningen eller vælg FM-kilde via knappen Kilde. For automatisk søgning, tryk kort på Afspil/Pause; fundne stationer gemmes. Brug Forrige/Næste til at skifte station.

Kan jeg tilslutte flere Bluetooth-enheder samtidigt?

Nej, Z607 understøtter kun én Bluetooth-forbindelse ad gangen. For at skifte enhed, afbryd den første og gentag parringsproceduren med den nye.

Hvordan rengører jeg højttalerne?

Afbryd systemet. Brug en blød, tør klud til at tørre overfladerne af. Brug aldrig kemikalier, alkohol eller en fugtig klud. Undgå, at der kommer vand ind i højttalerne.

Hvad gør jeg, hvis lyden er forvrænget eller svag?

Kontrollér lydstyrkeniveauet på højttaleren og kildeenheden. Sørg for, at kilden ikke er slået fra. Test med en anden kilde (f.eks. USB) for at udelukke et Bluetooth-forbindelsesproblem. Hvis problemet fortsætter, skru ned for lydstyrken, eller nulstil systemet ved at tage stikket ud i 30 sekunder.

BRUGSANVISNING Z607 LOGITECH

1. Subwoofer med fastmonteret strømkabel og antenne til FM-radio
2. Fem højtalere - 2 fonthøjtalere, 2 baghøjtalere, 1 centerhøjtaler
3. Fjernbetjening med knapcellebatteri
4. Tre RCA til RCA-kabler
5. Et 3,5 mm til RCA-kabel
6. Brugervejledning

Dansk

5.1 SYSTEMOPSÄETNING

1. Tilslut hver højtaler til dens tilsvarende stik på subwooferens bagside.
2. Sæt strømstikket i stikkontakten.
3. Tænd for systemet på kontakten bag på subwooferen.

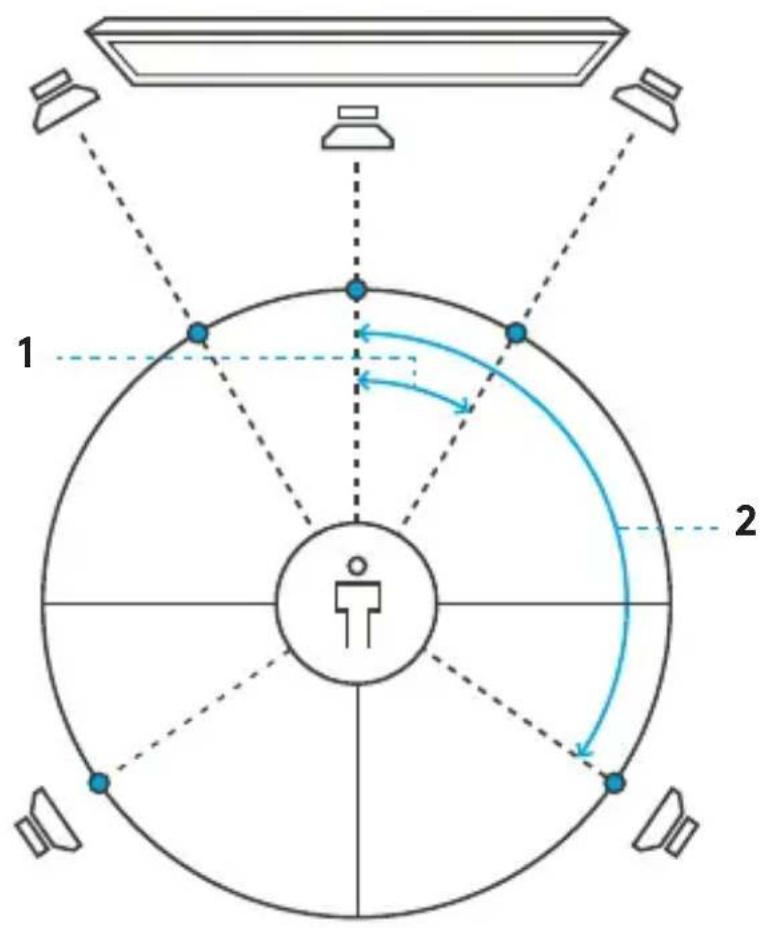

OPTIMAL PLACERING AF 5.1-H∅JTALER MED SURROUNDSOUND

1. Den optimale lyd opnås ved at placere hver fronthøjtaler 30 grader i forhold til midtpunktet.

2. Den optimale lyd opnås ved at placere hver baghøjtaler 120 grader i forhold til midtpunktet.

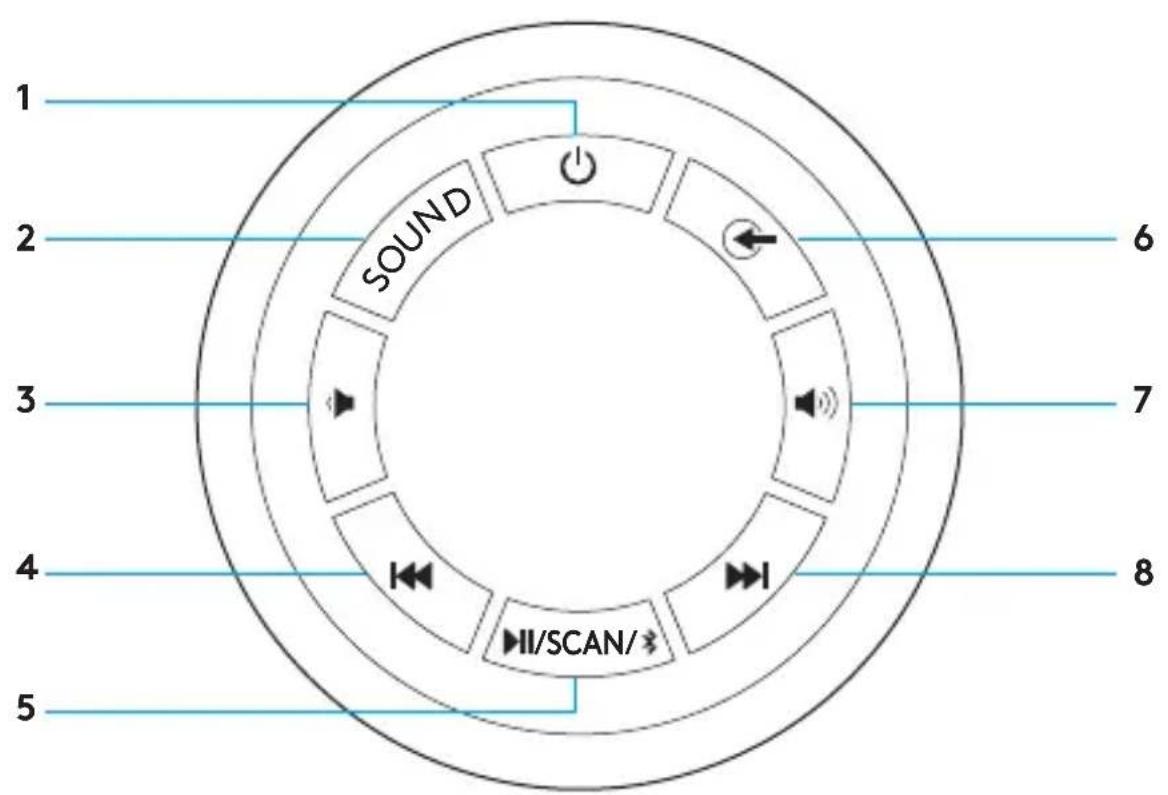

INDSTILLINGER PÅ SUBWOOFER

1. Standby
2. Lyd
3. Skru ned for lyden

4. Forrige

5. Afspil/Pause/Scan/Bluetooth®-binding

6. Kilde
7. Skru op for lyden
8. Nøeste

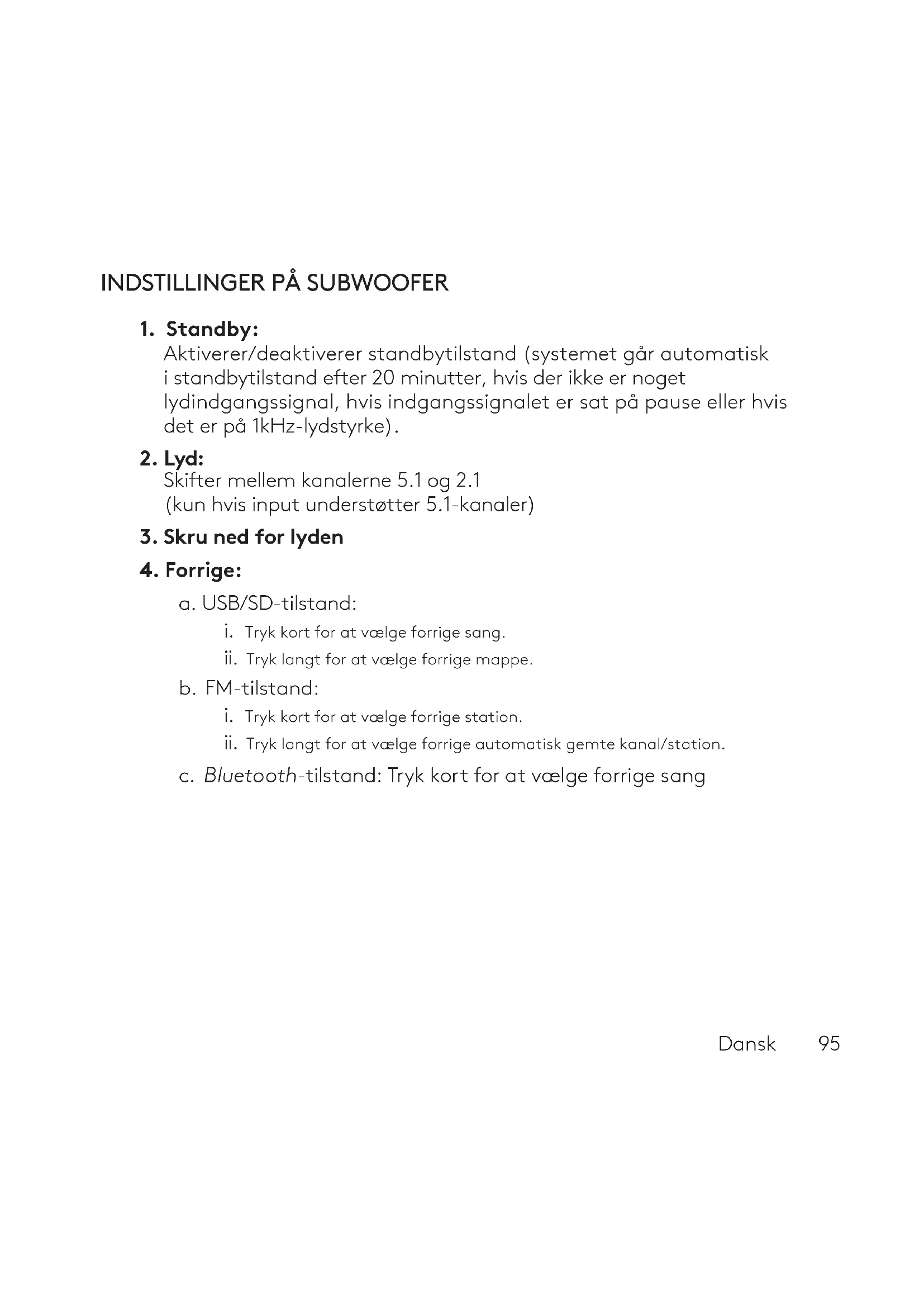

INDSTILLINGER PÅ SUBWOOFER

1. Standby:

Aktiverer/deaktiverer standbytilstand (systemet går automatisk i standbytilstand efter 20 minutter, hvis der ikke er noget lydindgangssignal, hvis indgangssignalet er sat på pause eller hvis det er på 1kHz-lydstyrke).

2. Lyd:

Skifter mellem kanalerne 5.1 og 2.1 (kun hvis input understøtter 5.1-kanaler)

3. Skru ned for lyden

4. Forrige:

a. USB/SD-tilstand:

i. Tryk kort for at vælge forrige sang.
ii. Tryk langt for at vælge forrige mappe.

b. FM-tilstand:

i. Tryk kort for at vælge forrige station.
ii. Tryk langt for at vælge forrige automatisk gemte kanal/station.

c. Bluetooth-tilstand: Tryk kort for at vælge forrige sang

i. Tryk kort for at starte automatisk søgning, tryk kort igen for at vælge en station.
ii. Alle aktive frekvenser gemmes automatisk i forskellige kanaler.

c. Bluetooth-tilstand:

i. Tryk kort for at afspille/pause musik.
ii. Langt tryk vil starte Bluetooth-binding, LED vil hurtigt blinke "bt" på displayet.

6. Kilde:

a. Skift mellem tilstandene Bluetooth, AUX, DVD, USB/SD og FM. LED-displayet på subwooferpanelet vil indikere den relaterede kildetilstand.

7. Skru op for lydstyrken

8. Næste:

a. USB/SD-tilstand:

i. Tryk kort for at vælge næste sang.
ii. Tryk langt for at vælge næste mappe.

b. FM-tilstand:

i. Tryk kort for at vælge næste station.
ii. Tryk langt for at vælge næste gemte kanal/station.

c. Bluetooth-tilstand: Tryk kort for at vælge forrige sang.

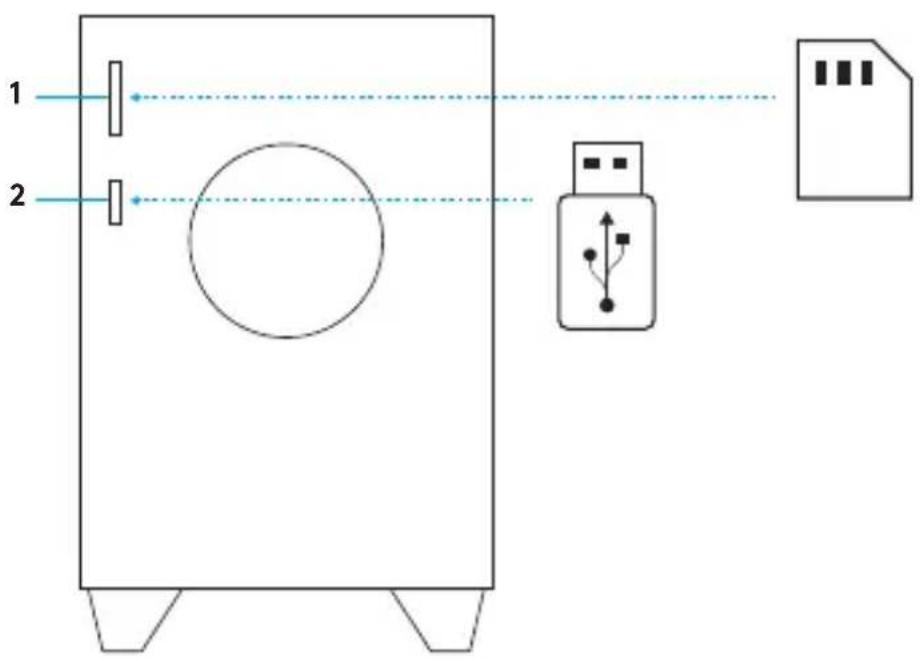

LOKALE LYDKILDER

1. SD-kortstik 2. USB-drevstik

i. For at afspille lyd skal SD-kortet sættes helt ind i SD-kortstikket og der skal vælges en SD/USB-kilde fra enten fjernbetjening eller med indstillingerne på subwooferen.

ii. Fjern SD-kortet ved at trække det ud af stikket.

iii. Z607 understøtter op til 32 GB SDHC-kort med følgende lydfilformater: MP3, WMA, WAV, APE, FLAC.

SD-kort medfølger ikke

i. For at afspille lyd skal USB-drevet sættes i USB-stikket og der skal vælges en SD/USB-kilde fra enten fjernbetjening eller med indstillingerne på subwooferen.

ii. Fjern USB-drevet ved at trække det ud af stikket.

USB-drev er ikke inkluderet

Dansk

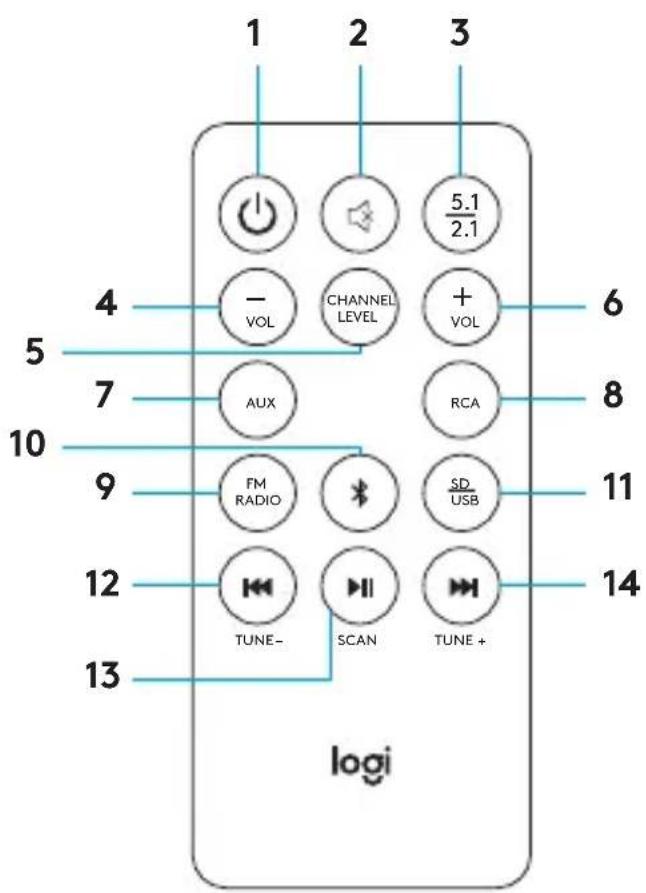

FJERNBETJENING

1. Standby:

Aktiverer/deaktiverer standbytilstand (systemet går automatisk i standbytilstand efter 20 minutter, hvis der ikke er noget lydindgangssignal, hvis indgangssignalet er sat på pause eller hvis det er på 1kHz-lyds tyrke).

1. Lyd fra: Slår systemets lyd fra.

2. 5.1/2.1: Skifter fra 5.1- til 2.1-kanaler efter behov (kun hvis input understøtter 5.1-kanaler).

4. -Vol:

a. Skruer ned for masterlydstyrken. b. Ved først at vælge kanalniveauknappen, skrues der med -vol ned for lydstyrken på den valgte kanal.

5. Kanalniveau:

Styrer volumen i højttalerkanaler. Tryk én gang for at skifte mellem fronthøjtalere (F), baghøjtalere (R), centerhøjtalere (C) og subwoofer (S), vælg kanal og juster lydstyrken for den pågældende enhed eller kanal fra 5 til -5. Systemet vil gemme justeringen af lydstyrken for kanalen.

6. +Vol:

a. Skruer op for masterlydstyrken.
b. Ved først at vælge kanalniveauknappen, skrues der med +vol op for lydstyrken på den valgte kanal.

1. AUX: Vælger 3,5 mm AUX-input.

2. RCA/DVD: Vælger RCA-input.

3. FM RADIO: Vælger FM Radio.

4. Bluetooth/Bluetooth-binding:

a. Kort tryk vælger Bluetooth-tilstand.
b. Langt tryk vil starte Bluetooth-binding, LED vil hurtigt blinke "bt" på displayet.

1. SD/USB: Vælger SD/USB-input.

12. Tilbage/Forrige/Tune-:

a. I FM Radio-tilstand:

i. Tryk kort for at gå til forrige station.
ii. Langt tryk for at vælge den tidligere gemte station.

c. I Bluetooth-tilstand: Tryk kort for at vælge forrige sang.

i. Tryk kort for at vælge forrige sang.
ii. Tryk langt for at vælge forrige mappe.

13. Afspil/Pause/Scan:

a. I FM Radio-tilstand: Tryk kort for at starte automatisk søgning, tryk kort igen for at vælge en station.
b. | Bluetooth-tilstand: Tryk kort for at afspille/pause musik.
c. I USB/SD-tilstand: Tryk kort for at afspille/pause musik.

14. Nøeste/Tune+:

a. I FM Radio-tilstand:

i. Tryk kort for at gå videre til næste station.
ii. Tryk langt for at gå videre til næste gemte station.

b. | Bluetooth-tilstand: Tryk kort for at vælge næste sang.

i. Tryk kort for at vælge næste sang.
ii. Tryk langt for at vælge næste mappe.

SD-kort er ikke inkludert
