Z607 - Bluetooth høyttaler LOGITECH - Gratis bruksanvisning og manual

Produkttype	5.1 hjemmekinosystem med basskasse og 5 satellitter
Merke	Logitech
Modell	Z607
Tilkoblingsmuligheter	Bluetooth, USB, SD, 3,5 mm hjelpeinngang, RCA-inngang (DVD), FM-radio
Støttede lydformater	MP3, WMA, WAV, APE, FLAC (USB/SD)
Total effekt	40 W RMS
Frekvensrespons	40 Hz - 20 kHz
Strømforsyning	Nettspenning 220-240 V, 50/60 Hz
Mål på basskasse	Omtrent 24 x 24 x 38 cm
Mål på satellitter	Omtrent 10 x 10 x 18 cm hver
Totalvekt	Omtrent 5,5 kg
Hovedfunksjoner	Bluetooth-avspilling, USB/SD, FM-radio, 5.1/2.1-moduser, fjernkontroll, automatisk hvilemodus
Innhold i esken	Basskasse, 5 satellitter, fjernkontroll, RCA-kabler (x3), 3,5 mm til RCA-kabel, dokumentasjon
Vedlikehold og rengjøring	Koble fra før rengjøring; bruk en myk, tørr klut; unngå løsemidler og fuktighet
Sikkerhet	Ikke åpne enheten; ikke utsett for vann eller varmekilder; bruk kun den medfølgende adapteren
Reservedeler og reparerbarhet	Fjernkontroll og kabler tilgjengelig; fast strømkabel kan ikke fjernes; reparasjon anbefales utført av fagperson

Ofte stilte spørsmål - Z607 LOGITECH

Hvordan kobler jeg Bluetooth-høyttaleren til smarttelefonen min?

Trykk og hold inne Spill av/Pause/Bluetooth-kobling-knappen på basskassen eller fjernkontrollen til 'bt'-indikatoren blinker raskt. Aktiver Bluetooth på telefonen, velg 'Z607' fra enhetslisten. Indikatoren blir fast når tilkoblingen er opprettet.

Kan jeg bruke systemet i 2.1-modus i stedet for 5.1?

Ja, trykk på Lyd-knappen på basskassen eller 5.1/2.1 på fjernkontrollen for å bytte mellom modusene. 2.1-modus bruker kun de fremre satellittene og basskassen.

Hvordan spiller jeg musikk fra en USB-pinne?

Sett inn USB-pinnen (FAT16/32, opptil 32 GB) i USB-porten på baksiden av basskassen. Velg kilden SD/USB på fjernkontrollen eller Kilde-knappen på høyttaleren. Bruk Forrige/Neste for å navigere mellom spor.

Hva gjør jeg hvis systemet ikke slår seg på?

Kontroller at strømkabelen er ordentlig tilkoblet strømnettet og at bryteren på baksiden av basskassen står i PÅ-posisjon. Hvis problemet vedvarer, prøv en annen stikkontakt eller kontakt kundeservice.

Hvordan justerer jeg volumet for hver høyttaler individuelt?

I normal hvilemodus, trykk på Kanalnivå-knappen på fjernkontrollen for å velge kanal (F=fremre, R=bakre, C=senter, S=bass). Bruk deretter +Vol/-Vol for å justere nivået mellom -5 og +5. Innstillingen lagres.

Går systemet automatisk i hvilemodus?

Ja, etter omtrent 20 minutter uten lydsignal eller hvis volumet er på minimum, går Z607 i hvilemodus. For å aktivere det igjen, trykk på Hvilemodus-knappen eller en hvilken som helst avspillingsknapp.

Hvordan lytter jeg til FM-radio?

Trykk på FM-RADIO-knappen på fjernkontrollen eller velg FM-kilden via Kilde-knappen. For automatisk søk, trykk kort på Spill av/Pause; funnet stasjoner lagres. Bruk Forrige/Neste for å bytte stasjon.

Kan jeg koble flere Bluetooth-enheter samtidig?

Nei, Z607 støtter kun én Bluetooth-tilkobling om gangen. For å bytte enhet, koble fra den første og gjenta sammenkoblingsprosessen med den nye.

Hvordan rengjør jeg høyttalerne?

Koble fra systemet. Bruk en myk, tørr klut til å tørke av overflatene. Bruk aldri kjemikalier, alkohol eller fuktig klut. Unngå at vann trenger inn i høyttalerne.

Hva gjør jeg hvis lyden er forvrengt eller svak?

Kontroller volumnivået på høyttaleren og på kilden. Sørg for at kilden ikke er i dempet modus. Test med en annen kilde (f.eks. USB) for å utelukke Bluetooth-tilkoblingsproblem. Hvis problemet vedvarer, reduser volumet eller tilbakestill systemet ved å koble det fra i 30 sekunder.

BRUKSANVISNING Z607 LOGITECH

5. Spela/Pausa/Sök Bluetooth Ihopparning av enheter:

iii. Z607 understøtter USB-drev på op til 32 GB og formateret med FAT16- eller FAT32-filsystemet og følgende lydformater: MP3, WMA, WAV, APE, FLAC.

1. Basshøyttaler med fast strømkabel og FM-radioantenne
2. Fem satellitthøyttalere - 2 fremre, 2 bakre, 1 midtre
3. Fjernkontroll med knappcellebatteri
4. Tre RCA- til RCA-kabler
5. 3,5 mm til RCA-kabel
6. Brukerdokumentasjon

5.1-SYSTEMOPPSETT

1. Koble hver satellitthøyttaler til den tilhørende kontakten på bakpanelet på basshøyttaleren.
2. Sett strømkabelen inn i strømuttaket.
3. Slå på systemet med bryteren på bakpanelet på basshøyttaleren.

Norsk

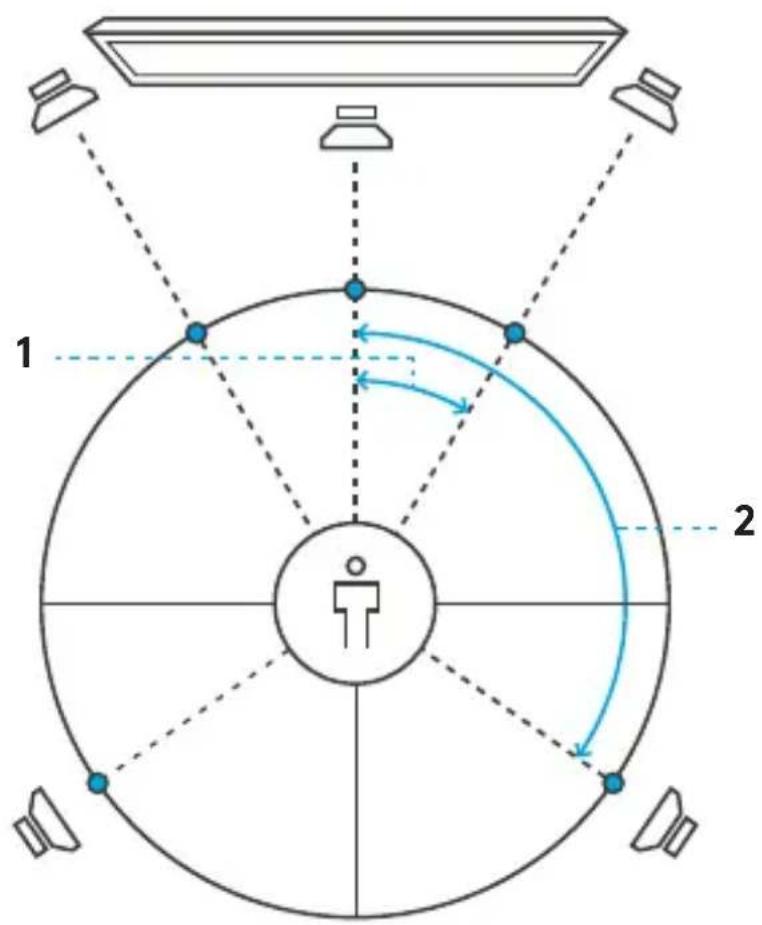

OPTIMALT PLASSERING FOR 5.1-H∅YTTALERANLEGG MED SURROUNDLYD
    AY["1"]
    AZ["2"]
    BA["3"]

1. For optimal lyd plasserer du hver fremre høyttaler 30 grader fra midtpunktet.

2. For optimal lyd plasserer du hver bakre høyttaler 120 grader fra midtpunktet.

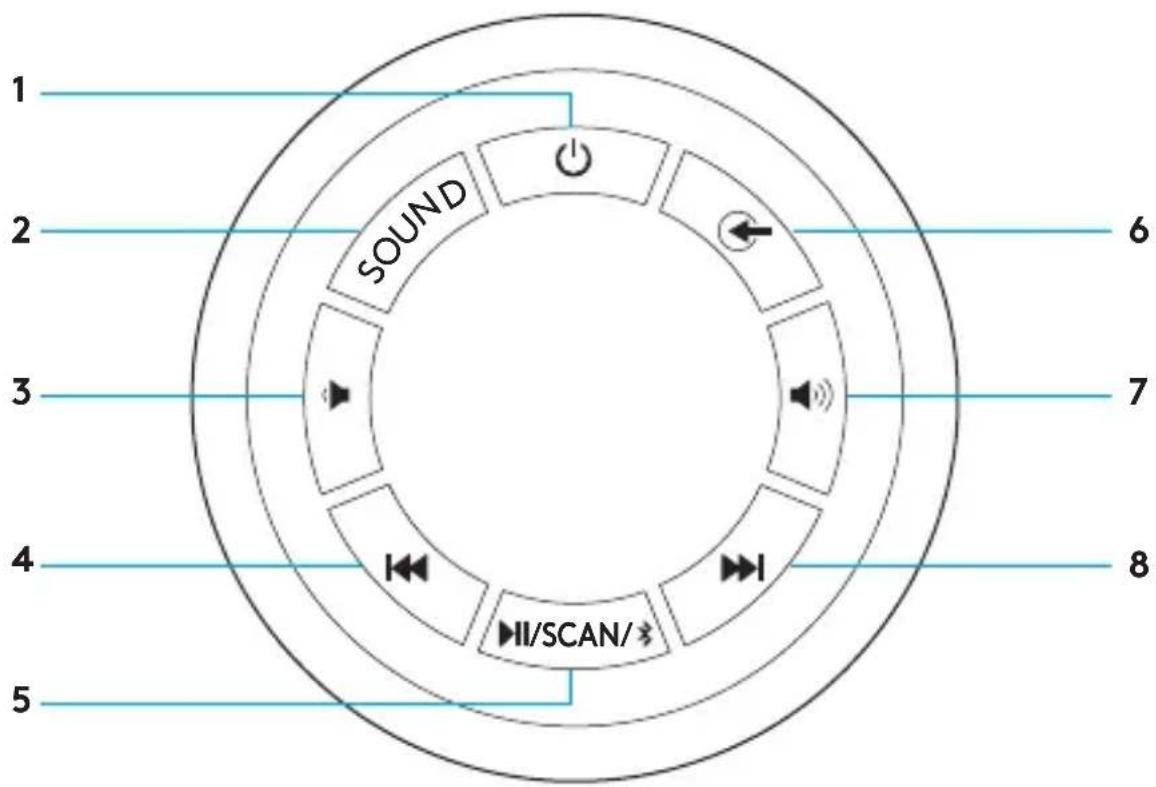

KONTROLLER PÅ BASSH∅YTTALEREN

1. Ventemodus
2. Lyd
3. Senk volumet

4. Forrige

5. Spill av / Stans midlertidig / Skann / Bluetooth®-sammenkobling

6. Kilde
7. ∅k volumet
8. Neste

Norsk

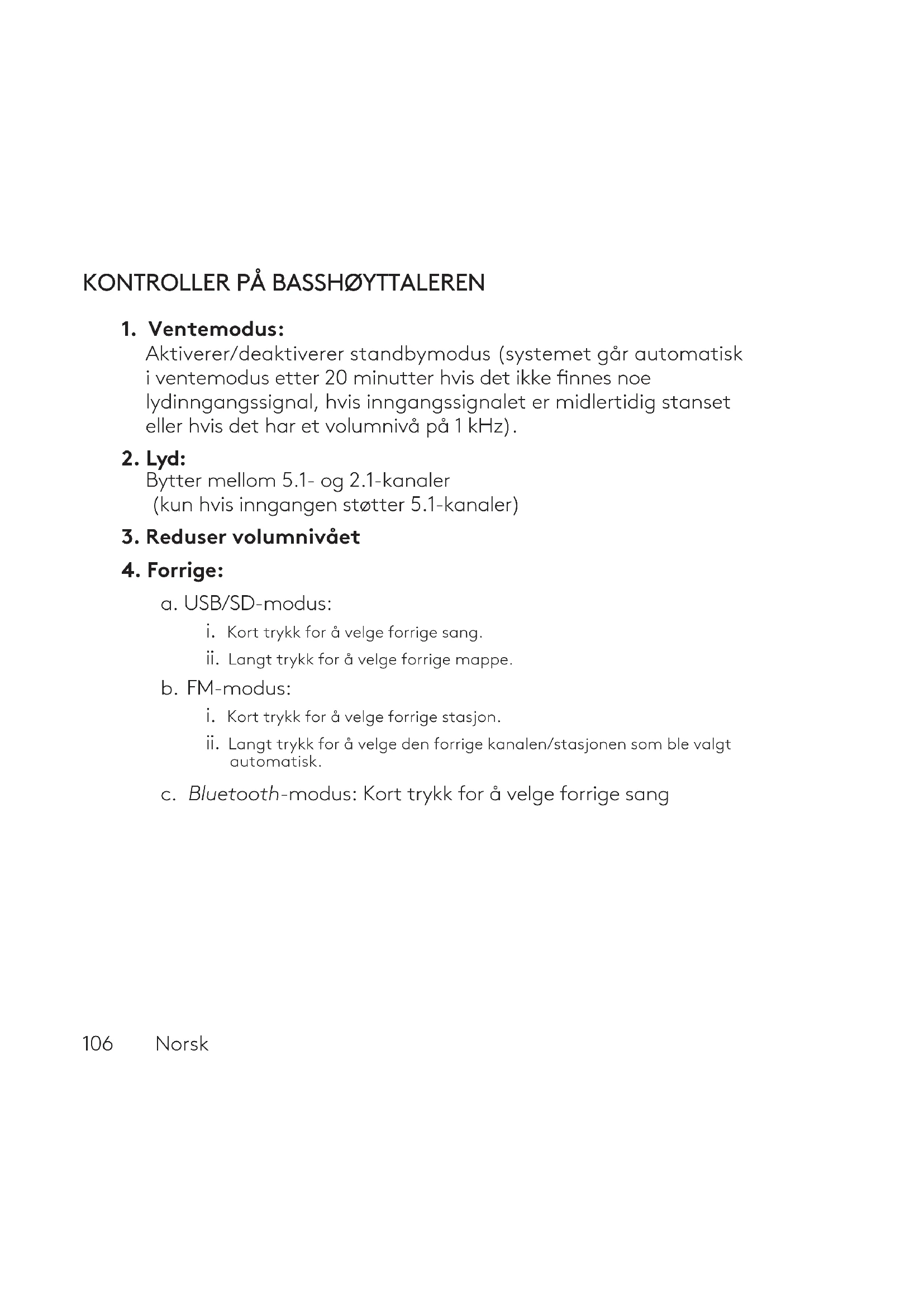

KONTROLLER PÅ BASSH∅YTTALEREN

1. Ventemodus:

Aktiverer/deaktiverer standbymodus (systemet går automatisk i ventemodus etter 20 minutter hvis det ikke finnes noe lydinngangssignal, hvis inngangssignalet er midlertidig stanset eller hvis det har et volumnivå på 1 kHz).

2. Lyd:

Bytter mellom 5.1- og 2.1-kanaler (kun hvis inngangen støtter 5.1-kanaler)

i. Kort trykk for å velge forrige sang.
ii. Langt trykk for å velge forrige mappe.

b. FM-modus:

i. Kort trykk for å velge forrige stasjon.
ii. Langt trykk for å velge den forrige kanalen/stasjonen som ble valgt automatisk.

c. Bluetooth-modus: Kort trykk for å velge forrige sang

5. Spill av / Stans midlertidig / Skann /Bluetooth-sammenkobling:

a. USB/SD-modus: Kort trykk for å spille av musikk eller stanse avspillingen midlertidig.
b. FM-modus:

i. Kort trykk for å starte automatisk søk, et trykk til for å velge en stasjon.
ii. Alle aktive frekvenser lagres automatisk i forskjellige kanaler.

c. Bluetooth-modus:

i. Kort trykk for å spille av musikk eller stanse avspillingen midlertidig.
ii. Langt trykk starter modus for Bluetooth-sammenkobling, indikatorlampen blinker raskt og viser «bt» på displayet.

6. Kilde:

a. Bytt mellom modusene Bluetooth, AUX, DVD, USB/SD og FM. Indikatorlampene på bakpanelet på basshøyttaleren angir aktuell kildemodus.

7. ∅k volumnivået

8. Neste:

a. USB/SD-modus:

i. Kort trykk for å velge neste sang.
ii. Langt trykk for å velge neste mappe.

b. FM-modus:

i. Kort trykk for å velge neste stasjon.
ii. Langt trykk for å velge neste lagrede kanal/stasjon.

c. Bluetooth-modus: Kort trykk for å velge neste sang.

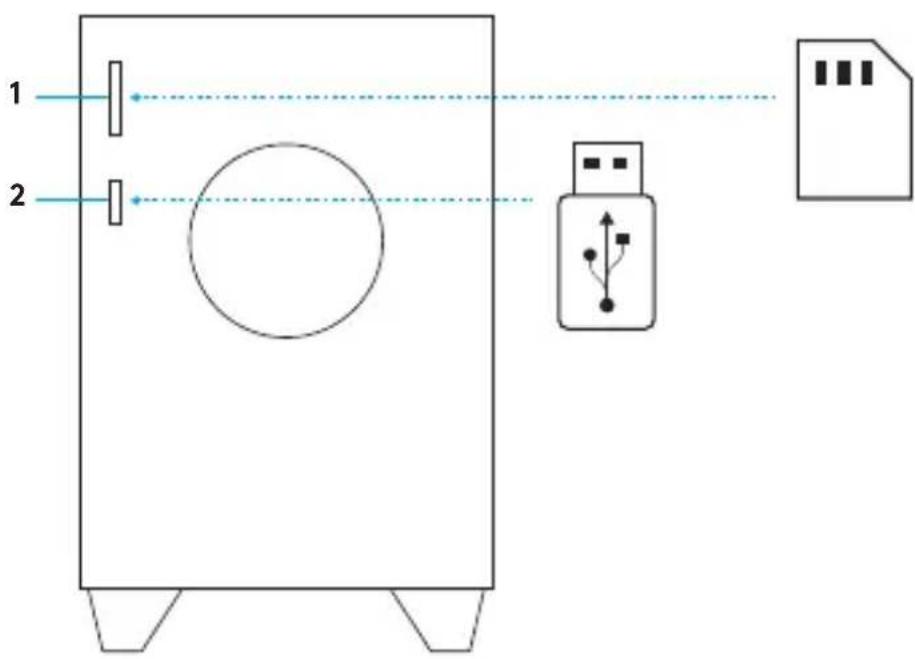

LOKALE LYDKILDER

1. SD-kortspor 2. USB-stasjon

i.Når du vil spille av lyd, setter du SD-kortet helt inn i SD-kortsporet og velger SD/USB-kilde på fjernkontrollen eller basshøyttaleren.

ii. Når du vil fjerne SD-kortet, trekker du det bare ut av sporet.

iii. Z607 støtter opptil 32 GB SDHC-kort med følgende lydfilformater: MP3, WMA, WAV, APE, FLAC.

i. Når du vil spille av lyd, setter du USB-enheten inn i USB-sporet og velger SD/USB-kilde på fjernkontrollen eller basshøyttaleren.

ii. Når du vil fjerne USB-enheten, trekker du den bare ut av sporet.

iii. Z607 støtter opptil 32 GB USB-enheter som er formattert som FAT16 eller FAT32 og har følgende lydfilformater: MP3, WMA, WAV, APE, FLAC.

USB-stasjon er ikke inkludert

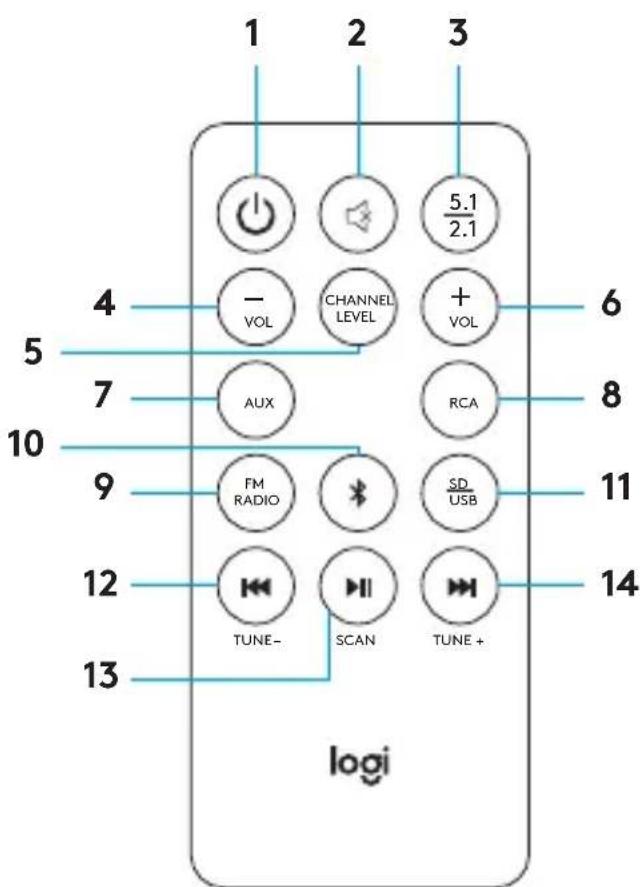

FJERNKONTROLL

1. Ventemodus:

Aktiverer/deaktiverer standbymodus (systemet går automatisk i ventemodus etter 20 minutter hvis det ikke finnes noe lydinngangssignal, hvis inngangssignalet er midlertidig stanset eller hvis det har et volumnivå på 1 kHz).

1. Lyd av: Demper anlegget.

2. 5.1 / 2.1: Bytter fra 5.1- til 2.1-kanaler etter behov (kun hvis inngangen støtter 5.1-kanaler).

4. -Vol:

a. Reduserer hovedvolumet. b. Den første gangen du trykker på kanalnivåknappen, reduserer knappen -vol volumet for den valgte kanalen.

5. Kanalnivå:

Kontrollerer volumet til høyttalerkanalene. Trykk én gang for å bla gjennom de fremre (F) høyttalerne, de bakre (R) høyttalerne, de midtre (C) høyttalerne og basshøyttaleren (S), velg kanalen og juster volumet for den aktuelle enheten eller kanalen fra 5 til -5. Systemet lagrer justering av kanalvolum.

6. +Vol:

a. ∅ker hovedvolumet.
b. Den første gangen du trykker på kanalnivåknappen, reduserer knappen +vol volumet for den valgte kanalen.

1. AUX: Velger en 3,5 mm AUX-inngang.
2. RCA/DVD: Velger en RCA-inngang.
3. FM-RADIO: Velger FM-radio.
4. Bluetooth / sammenkobling via Bluetooth:

a. Kort trykk velger Bluetooth-modus.
b. Langt trykk starter modus for Bluetooth-sammenkobling. Indikatorlampen blinker raskt og viser «bt» på displayet.

1. SD/USB: Velger SD/USB-inngang.

12. Tilbake/Forrige/Tune-:

a. I modusen FM-radio:

i. Kort trykk for å gå til forrige stasjon.
ii. Langt trykk for å velge den forrige stasjonen som ble lagret.

b. I Bluetooth-modus: Kort trykk for å velge forrige sang.

c. | USB/SD-modus:

i. Kort trykk for å velge forrige sang.
ii. Langt trykk for å velge forrige mappe.

a. I modusen FM-radio: Kort trykk for å starte automatisk søk, et trykk til for å velge en stasjon.
b. I Bluetooth-modus: Kort trykk for å spille av musikk eller stanse avspillingen midlertidig.
c. I USB/SD-modus: Kort trykk for spille av musikk eller stanse avspillingen midlertidig.

14. Neste/Tune +:

a. I modusen FM-radio:

i. Kort trykk for å gå videre til neste stasjon.
ii. Langt trykk for å gå videre til neste lagrede stasjon.

b. I Bluetooth-modus: Kort trykk for å velge neste sang.

c. | USB/SD-modus:

i. Kort trykk for å velge neste sang.
ii. Langt trykk for å velge neste mappe.

Norsk

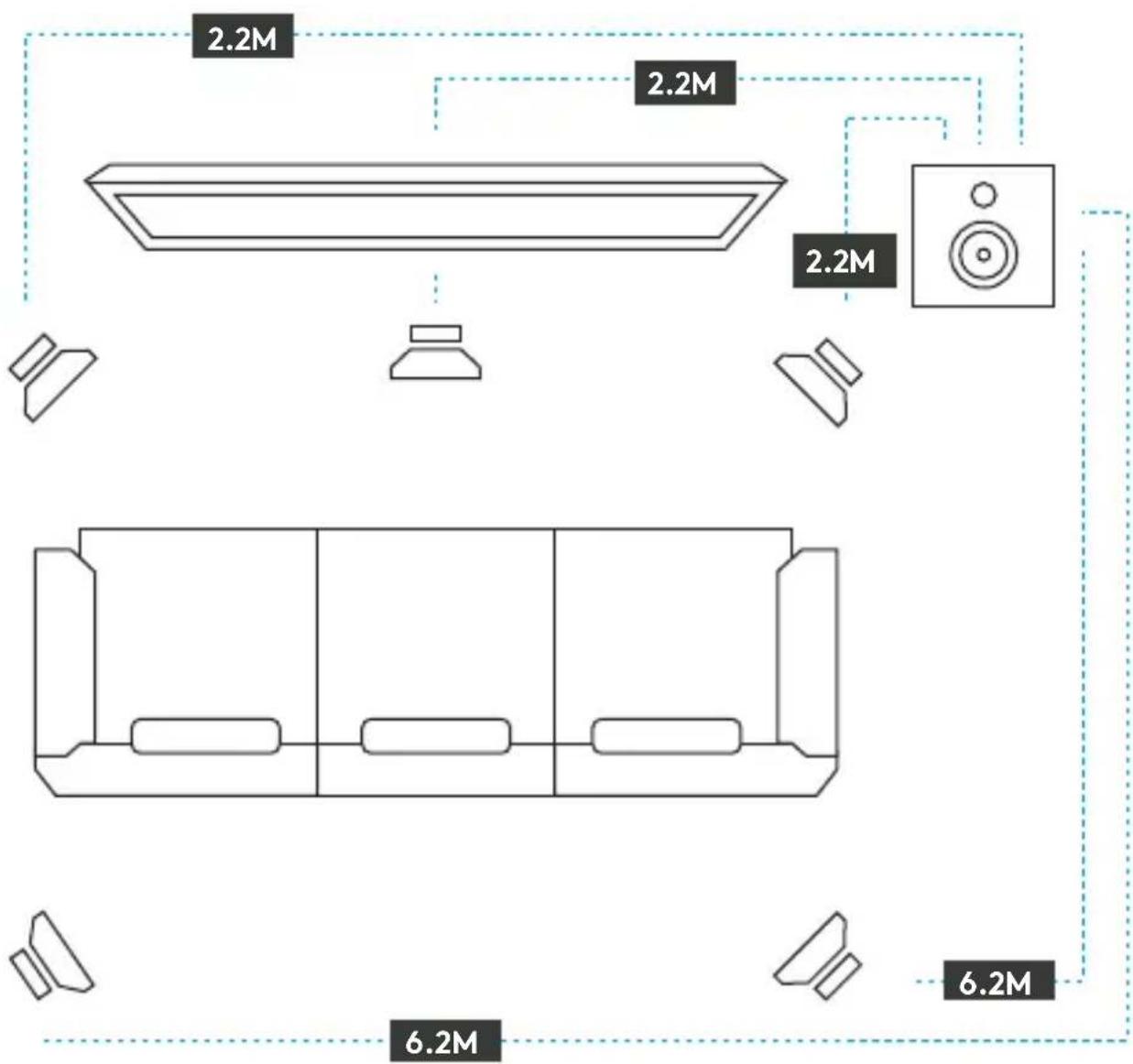

LENGERE KABLER FOR FLEXIBEL PLASSERING
