MODE D'EMPLOI GL 60 S STEINEL

EU countries only: Under the current European Directive on Waste Electrical and Electronic Equipment and its imple- mentation in national law, electrical and electronic equipment no longer suitable for use must be collec- ted separately and recycled in an environmentally compatible manner. Light source can be changed by consumer. GB- 14 - Installation 햲 Il faut monter l'appareil à 50 cm au moins de toute lampe dont la chaleur pourrait entraîner un déclenchement intem- pestif du détecteur. Branchement de la conduite secteur (v. ill.) La conduite secteur est au moins composée d'un câble à 2 conducteurs: L = phase (généralement noir ou marron) N = neutre (généralement bleu) En cas de doute, il faut identifier les câbles avec un testeur de tension; puis les remettre hors tension. Raccorder la phase (L) et le neutre (N) aux dominos. Si elle existe, la terre peut être isolée (PE, vert/jaune) au moyen de ruban isolant. Le principe 햽 Le détecteur infrarouge intégré est muni de trois détecteurs pyroélectriques de 120° qui détectent le rayonnement de chaleur invisible émis par les corps en mouvement (per- sonnes, animaux etc.). Ce rayonnement de chaleur capté est ensuite traité par un système électronique qui enclenche automatiquement la lampe. Les obstacles comme les murs ou les vitres s'oppo- sent à la détection du rayonnement de chaleur et empê- chent toute commutation. Les trois détecteurs pyroélec- triques couvrent un angle de détection de 360° avec une ouverture angulaire de 30°. Description de l'appareil Luminaire de chemin avec tube en inox

Raccordement au secteur

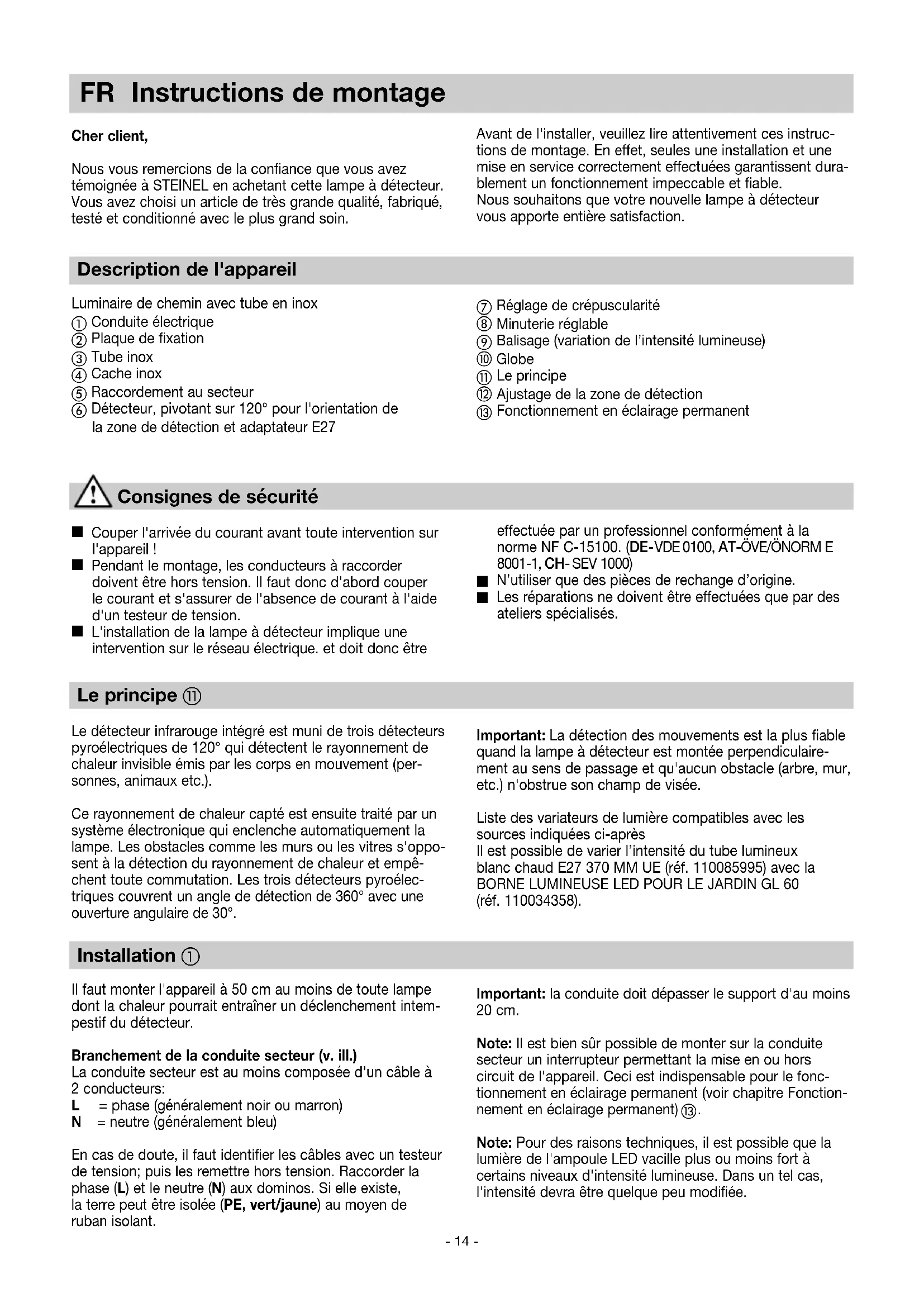

Détecteur, pivotant sur 120° pour l'orientation de la zone de détection et adaptateur E27 FR Instructions de montage Cher client, Nous vous remercions de la confiance que vous avez témoignée à STEINEL en achetant cette lampe à détecteur. Vous avez choisi un article de très grande qualité, fabriqué, testé et conditionné avec le plus grand soin. Consignes de sécurité

Couper l'arrivée du courant avant toute intervention sur l'appareil !

Pendant le montage, les conducteurs à raccorder doivent être hors tension. Il faut donc d'abord couper le courant et s'assurer de l'absence de courant à l'aide d'un testeur de tension.

L'installation de la lampe à détecteur implique une intervention sur le réseau électrique. et doit donc être Avant de l'installer, veuillez lire attentivement ces instruc- tions de montage. En effet, seules une installation et une mise en service correctement effectuées garantissent dura- blement un fonctionnement impeccable et fiable. Nous souhaitons que votre nouvelle lampe à détecteur vous apporte entière satisfaction. effectuée par un professionnel conformément à la norme NF C-15100. (DE- VDE 0100, AT-ÖVE/ÖNORM E 8001-1, CH- SEV 1000)

N’utiliser que des pièces de rechange d’origine.

Les réparations ne doivent être effectuées que par des ateliers spécialisés.

Réglage de crépuscularité

Balisage (variation de l’intensité lumineuse)

Ajustage de la zone de détection

Fonctionnement en éclairage permanent Important: La détection des mouvements est la plus fiable quand la lampe à détecteur est montée perpendiculaire- ment au sens de passage et qu'aucun obstacle (arbre, mur, etc.) n'obstrue son champ de visée. Liste des variateurs de lumière compatibles avec les sources indiquées ci-après Il est possible de varier l’intensité du tube lumineux blanc chaud E27 370 MM UE (réf. 110085995) avec la BORNE LUMINEUSE LED POUR LE JARDIN GL 60 (réf. 110034358). Important: la conduite doit dépasser le support d'au moins 20 cm. Note: Il est bien sûr possible de monter sur la conduite secteur un interrupteur permettant la mise en ou hors circuit de l'appareil. Ceci est indispensable pour le fonc- tionnement en éclairage permanent (voir chapitre Fonction- nement en éclairage permanent)

Note: Pour des raisons techniques, il est possible que la lumière de l'ampoule LED vacille plus ou moins fort à certains niveaux d'intensité lumineuse. Dans un tel cas, l'intensité devra être quelque peu modifiée.- 15 -

Caractéristiques techniques Dimensions (H x Ø): 1038 x Ø 120 (verre) / Ø 220 (pied) mm Raccordement au secteur: 220-240 V / 50/60 Hz Puissance absorbée (P

)*: 9,2W/E27 Flux lumineux / Efficacité* : 954 lm, 104 lm/W Luminaire en mode veille : 0,8W Flux lumineux/Efficacité : 781 lm, 79,9 lm/W Température de couleur* : 3000K (blanc chaud) Indice de rendu des couleurs* : R

= 82 Durée de vie moyenne de calcul*: L70B50 à 25°C : >20000h Unité des couleurs SDCM* : valeur initiale : 3 Répartition de l’intensité lumineuse :

Angle de détection : 360° avec un angle d’ouverture de 30° Portée du détecteur : max. 12m Réglage du seuil de déclenchement : de 2 à 2000lx Temporisation : entre 5 s et 15 min Marche forcée : Marche forcée : commutable (4 h) / condition requise : interrupteur raccordé au câble secteur Balisage : 10-50% Indice de protection : IP 44 Classe de protection : II Température ambiante : de -20°C à +40°C Ce produit contient une source de classe d’efficacité énergétique « F ».

• pour la source LED fournie avec l’appareil

30°30°150°150° 60° 120° 60° 120° cd / 1000 lm072C / 09C081C / 0C- 16 - Après avoir monté le détecteur et effectué le branchement sur le secteur, vous pouvez mettre le luminaire à détection en service. Il y a, en plus du culot pour la source, les bou- Fonctions 햸, 햹, 햺 Réglage de la portée/Ajustage 햾 La portée maximale du détecteur est de 12 m. La zone de détection peut être optimisée en fonction des besoins. Les caches enfichables fournis servent à recouvrir autant de segments de lentille que l'on désire, ou bien à limiter indivi- duellement la portée. Ceci permet d'éviter les déclenche- ments intempestifs provoqués p. ex. par des véhicules, des tons de réglage pour régler le seuil de déclenchement, la temporisation et le balisage. Réglage de crépuscularité (seuil de réaction) 햸 (réglage effectué en usine: fonctionnement diurne 2000 lux) passants etc., ou de cibler la surveillance des sources de danger. Les caches enfichables peuvent être séparés à l'horizontale ou à la verticale le long des sectionnements pré-rainurés ou bien être coupés avec des ciseaux. Il est en outre possible d'effectuer un réglage précis en tournant le détecteur. Seuil de réaction du détecteur réglable en continu de 2 à 2000 lux. Bouton de réglage positionné sur = fonctionnement diurne env. 2000 lux. Bouton de réglage positionné sur = fonctionnement nocturne env. 2 lux. Pour régler la zone de détection en fonctionnement diurne, le bouton de réglage doit être positionné sur (fonctionnement diurne). Temporisation de l'extinction (minuterie réglable) 햹 (réglage effectué en usine: 5 s) Durée d'éclairage réglable en continu de 5 s. à 15 min. Bouton de réglage positionné sur – = durée la plus courte Bouton de réglage positionné sur + = durée la plus longue (15 min.) Pendant le réglage de la zone de détection, il est recom- mandé de choisir la durée la plus courte –. Balisage 햺 (réglage effectué en usine: le variateur de lumière est éteint: 0%) La puissance de balisage du luminaire peut être réglée en continu jusqu'à max. 50 % en éclairage permanent. Cela signifie que l'éclairage passe p. ex. de 1 à 4 W en éclairage de base à la position d'éclairage à pleine puissance que lorsque l'appareil détecte un mouvement dans la zone de détection. Remarque : la fonction de balisage ne fonctionne qu’avec des sources à intensité lumineuse variable.- 17 - Dysfonctionnements La lampe à détecteur n'est pas sous tension La lampe à détecteur ne s'allume pas La lampe à détecteur ne s'éteint pas Allumage intempestif de la lampe à détecteur La portée de la lampe à détecteur change La LED derrière la lentille est allumée/ clignote en continu bien que la marche for- cée ne soit pas réglée Problème

Fusible défectueux, appareil hors-circuit, câble coupé

Changer le fusible, mettre l'inter- rupteur en circuit; vérifier le câble à l'aide d'un testeur de tension

Vérifier le branchement

Pendant la journée, le réglage de crépusculari- té est sur fonctionnement nocturne

Ampoule LED défectueuse

Interrupteur de secteur sur ARRÊT

La zone de détection n'a pas été réglée de façon précise n Le fusible intégré à la lampe est activé (LED rouge derrière la lentille est allumée/ clignote en continu)

Régler à nouveau (bouton 햸)

Changer le fusible, éventuellement vérifier le branchement

Eteindre la lampe à détecteur intégré ou contrôler / échanger l'ampoule puis allumer à nouveau après 5 s.

Mouvement continu dans la zone de détection

Contrôler la zone de détection et éventuellement la régler à nouveau

Le vent agite des arbres et des arbustes dans la zone de détection

Détection de voitures passant sur la chaussée

Variations subites de température dues aux intempéries (vent, pluie, neige) ou à des cou- rants d'air provenant de ventilateurs ou de fenêtres ouvertes

Modifier la zone, monter l'appareil à un autre endroit

Autres températures ambiantes

Régler avec précision la zone de détection en utilisant les caches enfichables

Le fusible intégré à la lampe à détecteur est activé

Eteindre la lampe à détecteur intégré ou contrôler / échanger l'ampoule puis allumer à nouveau après 5 s. Cause Remède Fonction éclairage permanent 햿 Si un interrupteur est installé sur la conduite secteur, en plus de l'allumage et de l'extinction, on dispose des fonctions suivantes: Fonctionnement avec détecteur

1) Allumer la lumière (si la lampe est sur ARRÊT):

Actionner l'interrupteur 1 x ARRÊT/MARCHE. La lampe reste allumée pendant la durée réglée.

2) Eteindre la lumière (si la lampe est sur MARCHE):

Actionner l'interrupteur 1 x ARRÊT/MARCHE. La lampe s'éteint ou bien repasse en mode détection. Éclairage permanent Allumage en douceur La lampe à détecteur est équipée d'une fonction d'allumage en douceur. Ceci signifie qu'au moment de l'allumage la lumière ne s'enclenche pas directement à sa puissance maximum, mais que la luminosité augmente progressivement pour atteindre 100% en l'espace d'une seconde. De même, la lumière diminue lentement lors de la désactivation.

1) Activer l'éclairage permanent:

Actionner l'interrupteur 2 x ARRÊT/MARCHE. La lampe est réglée pour 4 heures sur éclairage permanent (la DEL rouge derrière la lentille est allumée). Elle repasse ensuite automa- tiquement en mode détection (LED rouge derrière la lentille éteinte).

2) Éteindre l'éclairage permanent:

Actionner l'interrupteur 1 x ARRÊT/MARCHE. La lampe s'éteint ou bien repasse en mode détection. Important: Il faut actionner l'interrupteur rapidement (en l'espace de 0,5 à 1 s). La lumière de l'ampoule LED vacille n Dû aux conditions techniques dans certains niveaux d'intensité lumineuse n Modifier le niveau d'intensité lumineuse FR- 18 - Garantie du fabricant Ce produit STEINEL a été fabriqué avec le plus grand soin. Son fonctionnement et sa sécurité ont été contrôlés suivant des procédures fiables et il a été soumis à un contrôle final par sondage. STEINEL garantit un état et un fonctionne- ment irréprochables. La durée de garantie est de 36 mois et débute le jour de la vente au consommateur. Nous remé- dions aux défauts provenant d'un vice de matière ou de construction. La garantie sera assurée à notre discrétion par réparation ou échange des pièces défectueuses. La garantie ne s'applique ni aux pièces d'usure, ni aux dom- mages et défauts dus à une utilisation ou maintenance incorrectes. Les dommages indirects dépassant le cadre initial et concernant des objets étrangers sont exclus de la garantie. La garantie ne s'applique que si l'appareil non démonté est retourné à la station de service après-vente la plus proche, dans un emballage adéquat, accompagné d’une brève des- cription du défaut et d'un ticket de caisse ou d'une facture portant la date d'achat et le cachet du vendeur. Service de réparation: Une fois la garantie expirée ou en cas de vices non couverts par la garantie, veuillez contacter la station de service après-vente la plus proche pour savoir si une remise en état est possible.

DE GARANTIE ANS FABRICANT Utilisation/entretien Élimination Les appareils électriques, les accessoires et les emballages doivent être soumis à un recyclage respectueux de l’envi- ronnement.

Ne jetez pas les appareils électriques avec les ordures ménagères!
