NÁVOD NA OBSLUHU GL 60 S STEINEL

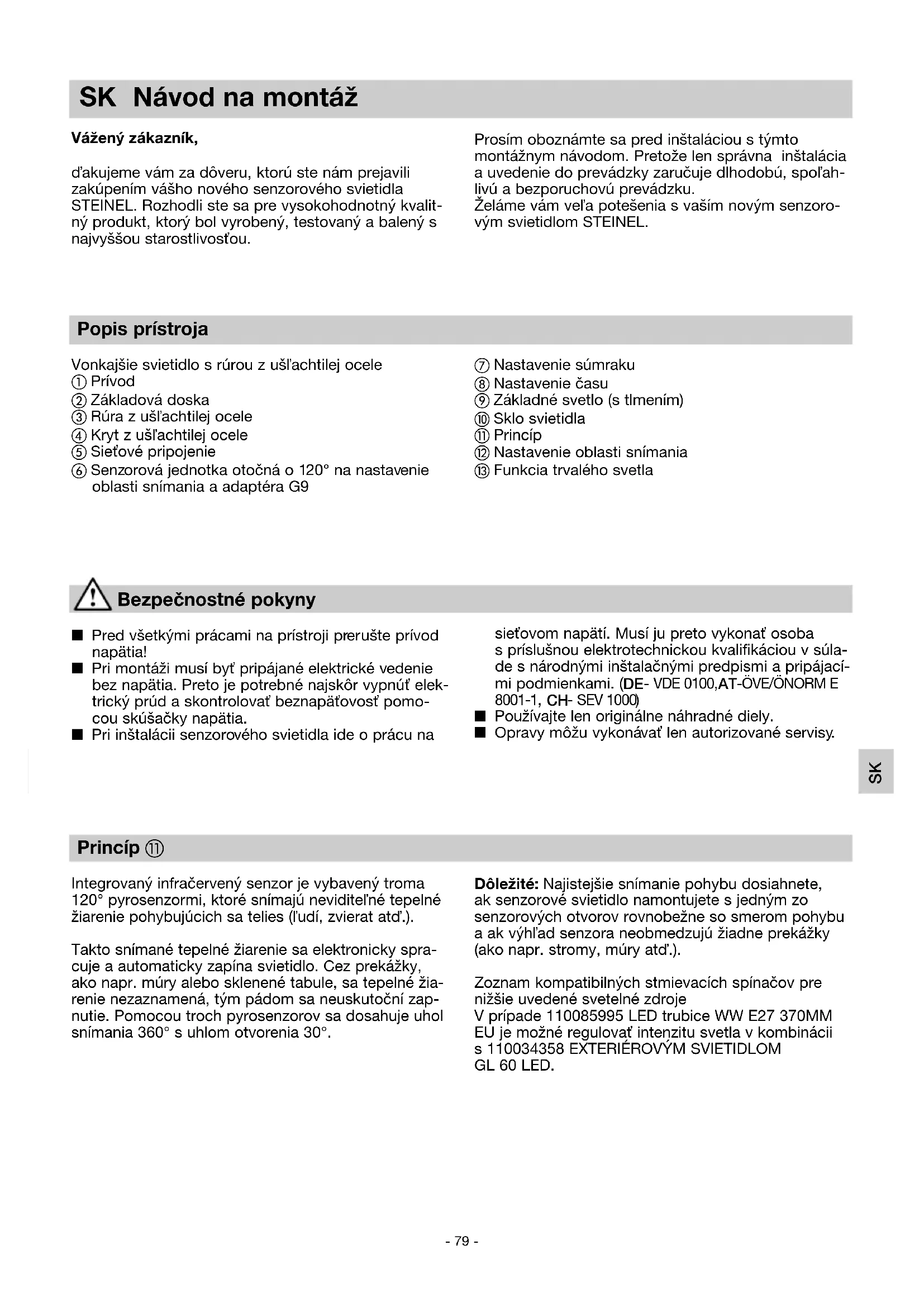

Jen pro země EU: V souladu splatnou evropskou směrnicí oodpadních elektrických aelektronických zařízeních ajejím převe- dení do národního práva musí být nepoužitelná elek- trická zařízení separována aodevzdána kekologické- Světelný zdroj vyměnitelný koncovým uživatelem.- 79 - Princíp 햽 Integrovaný infračervený senzor je vybavený troma 120° pyrosenzormi, ktoré snímajú neviditeľné tepelné žiarenie pohybujúcich sa telies (ľudí, zvierat atď.). Takto snímané tepelné žiarenie sa elektronicky spra- cuje a automaticky zapína svietidlo. Cez prekážky, ako napr. múry alebo sklenené tabule, sa tepelné žia- renie nezaznamená, tým pádom sa neuskutoční zap- nutie. Pomocou troch pyrosenzorov sa dosahuje uhol snímania 360° s uhlom otvorenia 30°. Popis prístroja Vonkajšie svietidlo s rúrou z ušľachtilej ocele 햲 Prívod 햳 Základová doska 햴 Rúra z ušľachtilej ocele 햵 Kryt z ušľachtilej ocele 햶 Sieťové pripojenie 햷 Senzorová jednotka otočná o 120° na nastavenie oblasti snímania a adaptéra G9 SK Návod na montáž Vážený zákazník, ďakujeme vám za dôveru, ktorú ste nám prejavili zakúpením vášho nového senzorového svietidla STEINEL. Rozhodli ste sa pre vysokohodnotný kvalit- ný produkt, ktorý bol vyrobený, testovaný a balený s najvyššou starostlivosťou. Bezpečnostné pokyny n Pred všetkými prácami na prístroji prerušte prívod napätia! n Pri montáži musí byť pripájané elektrické vedenie bez napätia. Preto je potrebné najskôr vypnúť elek- trický prúd a skontrolovať beznapäťovosť pomo- cou skúšačky napätia. n Pri inštalácii senzorového svietidla ide o prácu na Prosím oboznámte sa pred inštaláciou s týmto montážnym návodom. Pretože len správna inštalácia a uvedenie do prevádzky zaručuje dlhodobú, spoľah- livú a bezporuchovú prevádzku. Želáme vám veľa potešenia s vaším novým senzoro- vým svietidlom STEINEL. sieťovom napätí. Musí ju preto vykonať osoba s príslušnou elektrotechnickou kvalifikáciou v súla- de s národnými inštalačnými predpismi a pripájací- mi podmienkami. (

n Používajte len originálne náhradné diely. n Opravy môžu vykonávať len autorizované servisy. 햸 Nastavenie súmraku 햹 Nastavenie času 햺 Základné svetlo (s tlmením) 햻 Sklo svietidla 햽 Princíp 햾 Nastavenie oblasti snímania 햿 Funkcia trvalého svetla Dôležité: Najistejšie snímanie pohybu dosiahnete, ak senzorové svietidlo namontujete s jedným zo senzorových otvorov rovnobežne so smerom pohybu a ak výhľad senzora neobmedzujú žiadne prekážky (ako napr. stromy, múry atď.). Zoznam kompatibilných stmievacích spínačov pre nižšie uvedené svetelné zdroje V prípade 110085995 LED trubice WW E27 370MM EU je možné regulovať intenzitu svetla v kombinácii s 110034358 EXTERIÉROVÝM SVIETIDLOM GL 60 LED. SK- 80 - Technické údaje Rozmery (V x Ø): 1038 x Ø 120 (sklo) / Ø 220 (nožička) mm Sieťová prípojka: 220 – 240 V / 50/60 Hz Príkon (P

)*: 9,2 W / E 27 Svetelný tok/efektívnosť svetelného zdroja*: 954 lm, 104 lm/W Standby, svietidlo: 0,8 W Svetelný tok/efektívnosť: 781 lm, 79,9 lm/W Teplota farby*: 3000 K (teplá biela) Index reprodukcie farieb*: R

= 82 Priemerná dimenzovaná životnosť*: L70B50 pri 25 °C: > 20 000 hod. Konzistencia farieb SDCM*: počiatočná hodnota: 3 Distribúcia intenzity svetla*:

Uhol snímania: 360° s uhlom otvorenia 30° Dosah snímania: max. 12 m Nastavenie stmievania: 2 – 2000 lx Nastavenie času: 5 s – 15 min Trvalé svetlo: spínateľné (4 hod.) predpoklad: spínač zapojený v napájacom vedení Základné svetlo: 10 – 50 % Krytie: IP 44 Trieda ochrany: II Teplota okolia: -20 °C až +40 °C Tento výrobok obsahuje svetelný zdroj triedy energetickej účinnosti „F“. *pre dodaný LED svetelný zdroj

30°30°150°150° 60° 120° 60° 120° cd / 1000 lm072C / 09C081C / 0C Inštalácia 햲 Miesto montáže by malo byť od iného svietidla vzdia- lené minimálne 50 cm, keďže tepelné žiarenie môže viesť k spusteniu systému. Pripojenie sieťového prívodu (pozri obr.) Sieťový prívod je tvorený minimálne dvojžilovým káblom: L = fáza (zvyčajne čierna alebo hnedá) N = nulový vodič (zvyčajne modrý) V prípade pochybností musíte káble identifikovať prístrojom na meranie napätia; po preskúšaní káblov znovu vypnite elektrické napätie. Fáza (L) a nulový vodič (N) sa pripájajú na násuvné svorky. Ak je prí- tomný ochranný vodič (PE, zeleno/žltý), možno ho zabezpečiť izolačnou páskou. Dôležité: Prívod musí byť minimálne o 20 cm dlhší ako rúrový stojan. Upozornenie: K sieťovému prívodu možno samozrej- me namontovať sieťový spínač na zapínanie a vypína- nie. Pre funkciu nepretržitého svietenia je to predpok- lad (pozri kapitolu Funkcia nepretržitého svietenia) 햿. Upozornenie: Z technických príčin môže pri určitých tlmiacich stupňoch dôjsť k miernemu až strednému mihotaniu LED žiarovky. V tomto prípade sa musí úro- veň tlmenia mierne zmeniť.- 81 - Po namontovaní senzorovej jednotky a realizácii sieťového pripojenia je možné senzorové svietidlo uviesť do prevádzky. Vedľa objímky na svetelný zdroj Funkcie 햸, 햹, 햺 Nastavenie dosahu/justáž 햾 Maximálny dosah senzora je 12 m. Podľa potreby možno oblasť snímania optimalizovať. Priložené kryty slúžia na zakrytie ľubovoľného počtu šošovkových segmentov, resp. na individuálne skrátenie dosahu. Tým možno vylúčiť chybné zapnutie spôsobené pro- stredníctvom napr. áut, chodcov atď., alebo cielene sa nachádzajú regulátory na nastavenie stmievania, času a základného svetla. Nastavenie stmievania (prah citlivosti) 햸 (nastavenie od výrobcu: prevádzka pri dennom svetle 2000 lx) sledovať rizikové miesta. Kryty možno rezať alebo stri- hať nožnicami pozdĺž drážkovaných dielikov vo zvis- lom a vodorovnom smere. Otočnosť senzorovej jed- notky umožňuje definitívne jemné doladenie. Plynulo nastaviteľný prah citlivosti senzora od 2 – 2000 lx. Regulátor nastavený na = prevádzka pri dennom svetle cca 2000 lx. Regulátor nastavený na = prevádzka pri súmraku cca 2 lx. Na nastavenie oblasti snímania pri dennom svetle treba regulátor nastaviť na (prevádzka pri dennom svetle). Oneskorenie vypnutia (nastavenie času) 햹 (nastavenie od výrobcu: 5 sek.) Plynulo nastaviteľná doba svietenia od 5 sek. do 15 min. Regulátor nastavený na – = najkratší čas Regulátor nastavený na + = najdlhší čas (15 min.) Pri nastavení oblasti snímania sa odporúča zvoliť najkratší čas –. Základné svetlo 햺 (nastavenie od výrobcu: tlmenie vypnuté: 0 % Svetelný výkon svietidla sa dá plynulo nastaviť až do max. 50 % ako nepretržité svietenie. To znamená: Až v prípade pohybu v oblasti snímania senzora sa svetlo prepne napr. z 1 až 4 W základné- ho osvetlenia na maximálny svetelný výkon. Upozornenie: Funkcia základného svetla je možná len so stmievateľnými svetelnými zdrojmi. 2-2000 lx 5 sek. - 15 min. 0 – 50 % SK- 82 - Prevádzkové poruchy Senzorové svietidlo bez napätia Senzorové svietidlo sa nezapína Senzorové svietidlo sa nevypína Senzorové svietidlo sa zapína neži- aducim spôsobom Senzorové svietidlo zmena dosahu Červená LED za šošovkou svieti/ trvalo bliká, hoci nie je nastavené trvalé svetlo Porucha n defektná poistka, svietidlo nie je zapnuté, prerušené vedenie n skrat n vymeniť poistku, zapnúť sieťový vypínač; skontrolovať vedenie so skúšačkou napätia n skontrolovať napájanie n počas dennej prevádzky, nasta- venie stmievania na nočnej pre- vádzke n chybná LED žiarovka n sieťový vypínač VYP n poistka je defektná n oblasť snímania nie je cielene nastavená n bola aktivovaná interná elektric- ká poistka (červená LED za šošovkou svieti/trvalo bliká) n nastaviť nanovo (regulátor 햸)

n vymeniť n zapnúť n nová poistka, resp. skontrolovať napájanie n znovu nastaviť n senzorové svietidlo vypnite alebo skontrolujte/vymeňte žiarovku a o 5 s znova zapnite n neustály pohyb v oblasti snímania n základné svetlo na 50 % n skontrolovať a prípadne znovu nastaviť oblasť n nastavenie základného svetla na 0 % (regulátor 햺) n vietor hýbe konármi stromov a kríkmi v oblasti snímania n snímanie automobilov na ceste n náhla zmena teploty spôsobená počasím (vietor, dážď, sneh) ale- bo výfukovým vzduchom z ven- tilátorov, otvorených okien n prestaviť oblasť n prestaviť oblasť n zmeniť oblasť, preložiť miesto montáže n iné teploty okolia n presne nastaviť oblasť snímania pomocou krytov n interná poistka aktivovaná n senzorové svietidlo vypnite alebo skontrolujte/vymeňte žiarovku a o 5 s znova zapnite Príčina Riešenie Funkcia trvalého svietenia 햿 Ak sa k sieťovému prívodu namontuje sieťový spínač, sú okrem jednoduchého zapnutia a vypnutia možné nasledovné funkcie: Senzorová prevádzka

Spínač 1 x VYPNÚŤ a ZAPNÚŤ. Svietidlo sa vypne, resp. prejde do senzorovej pre- vádzky. Pozvoľné rozsvietenie svetla Senzorové svietidlo je vybavené funkciou pozvoľného rozsvietenia svetla. To znamená, že sa svetlo pri zap- nutí neprepne priamo na maximálny výkon, ale jas sa v priebehu jednej sekundy pomaly zvyšuje až na 100 % Rovnako sa svetlo pri vypnutí pomaly znižuje. Prevádzka nepretržitého svietenia

1) Zapnutie nepretržitého svietenia:

Spínač 2 x VYPNÚŤ a ZAPNÚŤ. Svietidlo sa na 4 hodi- ny nastaví na nepretržité svietenie (červená LED svieti za šošovkou). Následne sa znovu automaticky prepne do senzorovej prevádzky (červená LED za šošovkou nesvieti).

2) Vypnutie nepretržitého svietenia:

Spínač 1 x VYPNÚŤ a ZAPNÚŤ. Svietidlo sa vypne, resp. prejde do senzorovej prevádzky Dôležité: Viacnásobné stlačenie spínača by malo nasledovať rýchlo za sebou (v rozsahu 0,5 – 1 s). Svetlo žiarovky LED sa mihoce n spôsobené technickými príčinami v rôznych stupňoch tlmenia n zmeňte úroveň tlmenia- 83 -

Záruka výrobcu Tento výrobok STEINEL je vyrobený s najvyššou sta- rostlivosťou, je funkčne a bezpečnostne preskúšaný podľa platných predpisov a následne boli vykonané náhodné kontroly. STEINEL preberá záruku bezchyb- ného stavu a funkčnosti. Záručná doba je 36 mesia- cov a začína sa dňom predaja zákazníkovi. Odstráni- me nedostatky, ktoré vyplývajú z chyby materiálu alebo výrobnej chyby, záručné plnenie sa uskutočňuje opra- vou alebo výmenou chybných dielov podľa nášho uváženia. Záručné plnenie sa nevzťahuje na poškode- nie opotrebovávaných dielov ani na škody a nedostatky, ktoré vznikli nesprávnym používaním alebo údržbou. Ďalšie následné škody na cudzích objektoch sú vylú- čené zo záruky. Záruka sa poskytne iba vtedy, ak sa nerozobraný prístroj, s krátkym popisom chyby, účtenkou alebo faktúrou (dátum kúpy a pečiatka predajcu), dobre zabalený, zašle na príslušnú servisnú stanicu. Servis pre opravy: Po uplynutí záručnej doby alebo v prí- pade chýb, na ktoré sa nevzťahuje záruka, sa o možnosti opravy infor- mujte v najbližšom servise.

ZÁRUKA ROKY VÝROBCU Prevádzka/starostlivosť Senzorové svietidlo je vhodné na automatické zapína- nie svetla. Poveternostné vplyvy môžu ovplyvňovať funkčnosť senzorového svietidla, pri silných nárazoch vetra, snežení, daždi, krupobití môže dôjsť k chybné- mu spusteniu, keďže náhle výkyvy teploty nie je mož- né rozoznať od tepelných zdrojov. Snímaciu šošovku možno v prípade znečistenia vyčistiť pomocou vlhkej handry (bez čistiaceho prostriedku). Zneškodnenie Elektrické zariadenia, príslušenstvo aobaly odovzdajte na ekologickú recykláciu.

Elektrické zariadenia nevyhadzujte do komunálneho odpadu!

Iba pre krajiny EÚ: Podľa platnej európskej smernice oodpade zelektri- ckých aelektronických zariadení ajej implementácie do národnej legislatívy sa musia nepoužívané elektri- cké aelektronické zariadenia zbierať separovane aodovzdať na ekologickú recykláciu. Svetelný zdroj môže vymeniť koncový používateľ.- 84 -- 84 - Zasada działania
