KÄYTTÖOHJE GL 60 S STEINEL

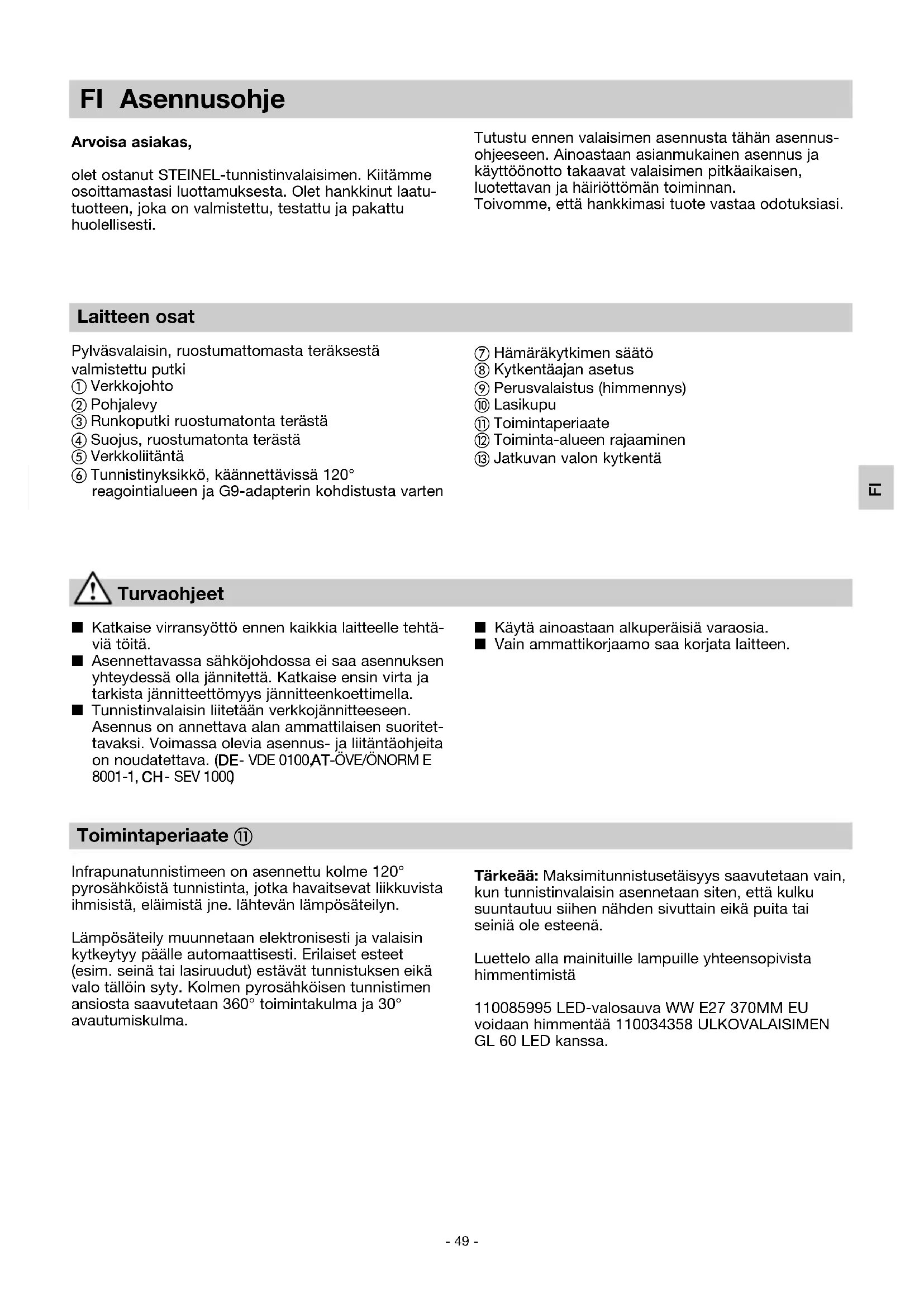

Kun for EU-lande: I henhold til det europæiske direktiv om kasserede el- og elektronikapparater skal kasserede elapparater indsamles separat og bortskaffes til miljøvenlig genvinding. Lyskilden kan udskiftes af slutbrugeren.- 49 - Toimintaperiaate 햽 Infrapunatunnistimeen on asennettu kolme 120° pyrosähköistä tunnistinta, jotka havaitsevat liikkuvista ihmisistä, eläimistä jne. lähtevän lämpösäteilyn. Lämpösäteily muunnetaan elektronisesti ja valaisin kytkeytyy päälle automaattisesti. Erilaiset esteet (esim. seinä tai lasiruudut) estävät tunnistuksen eikä valo tällöin syty. Kolmen pyrosähköisen tunnistimen ansiosta saavutetaan 360° toimintakulma ja 30° avautumiskulma. Laitteen osat Pylväsvalaisin, ruostumattomasta teräksestä valmistettu putki 햲 Verkkojohto 햳 Pohjalevy 햴 Runkoputki ruostumatonta terästä 햵 Suojus, ruostumatonta terästä 햶 Verkkoliitäntä 햷 Tunnistinyksikkö, käännettävissä 120° reagointialueen ja G9-adapterin kohdistusta varten FI Asennusohje Arvoisa asiakas, olet ostanut STEINEL-tunnistinvalaisimen. Kiitämme osoittamastasi luottamuksesta. Olet hankkinut laatu- tuotteen, joka on valmistettu, testattu ja pakattu huolellisesti. Turvaohjeet n Katkaise virransyöttö ennen kaikkia laitteelle tehtä- viä töitä. n Asennettavassa sähköjohdossa ei saa asennuksen yhteydessä olla jännitettä. Katkaise ensin virta ja tarkista jännitteettömyys jännitteenkoettimella. n Tunnistinvalaisin liitetään verkkojännitteeseen. Asennus on annettava alan ammattilaisen suoritet- tavaksi. Voimassa olevia asennus- ja liitäntäohjeita on noudatettava. (

Tutustu ennen valaisimen asennusta tähän asennus- ohjeeseen. Ainoastaan asianmukainen asennus ja käyttöönotto takaavat valaisimen pitkäaikaisen, luotettavan ja häiriöttömän toiminnan. Toivomme, että hankkimasi tuote vastaa odotuksiasi. n Käytä ainoastaan alkuperäisiä varaosia. n Vain ammattikorjaamo saa korjata laitteen. 햸 Hämäräkytkimen säätö 햹 Kytkentäajan asetus 햺 Perusvalaistus (himmennys) 햻 Lasikupu 햽 Toimintaperiaate 햾 Toiminta-alueen rajaaminen 햿 Jatkuvan valon kytkentä Tärkeää: Maksimitunnistusetäisyys saavutetaan vain, kun tunnistinvalaisin asennetaan siten, että kulku suuntautuu siihen nähden sivuttain eikä puita tai seiniä ole esteenä. Luettelo alla mainituille lampuille yhteensopivista himmentimistä 110085995 LED-valosauva WW E27 370MM EU voidaan himmentää 110034358 ULKOVALAISIMEN GL 60 LED kanssa. FI- 50 - Tekniset tiedot Mitat (K x Ø): 1 038 x Ø 120 (lasi) / Ø 220 (jalka) mm Verkkoliitäntä: 220–240 V, 50/60 Hz Ottoteho (Pon)*: 9,2W/E27 Lampun valovirta/hyötysuhde*: 954 lm, 104 lm/W Standby, valaisin: 0,8W Valovirta/hyötysuhde: 781 lm, 79,9 lm/W Värilämpötila*: 3000K (lämmin valkoinen) Värintoistoindeksi*: Ra=82 Keskimääräinen mitoituselinikä*: L70B50, 25°C: >20 000h Värin konsistenssi SDCM*: alkuarvo: 3 Valovoimakkuuden jakautuminen*:

Tunnistuskulma: 360°, aukeamiskulma 30° Tunnistusetäisyys: maks. 12 m Hämäryystason asetus: 2–2000 luksia Kytkentäajan asetus: 5 s - 15 min Jatkuva valaistus: kytkettävissä (4 h),edellytys: verkkojohtoon on liitetty kytkin Perusvalaistus: 10–50 % Kotelointiluokka: IP 44 Suojausluokka: II Ympäristölämpötila: - 20 °C ... + 40 °C Tuote sisältää valonlähteen, jonka energiatehokkuusluokka on “F“.

• laitteen mukana toimitetulle LED-lampulle

30°30° 150°150° 60° 120° 60° 120° cd / 1000 lm 072C / 09C081C / 0C Asennus 햲 Valaisimen kiinnityspaikan tulisi olla vähintään 50 cm etäisyydellä toisesta valaisimesta, sillä lämpösäteily voi johtaa valon syttymiseen. Verkkojohdon asennus (ks. kuva) Verkkojohtona voidaan käyttää 2-napaista kaapelia: L = vaihejohdin (useimmiten musta tai ruskea) N = nollajohdin (useimmiten sininen) Epäselvissä tapauksissa johtimet on tarkistettava jännitteenkoettimella ja katkaistava sen jälkeen virta. Vaihejohdin (L) ja nollajohdin (N) liitetään pistoliittimiin. Suojamaajohdin (PE, vihreä/keltainen; jos käytössä) voidaan suojata eristysnauhalla. Tärkeää: Syöttöjohdon on oltava vähintään 20 cm pitempi kuin pystyputki. Huom: Verkkojohtoon voidaan asentaa virtakytkin virran kytkemiseksi ja katkaisemiseksi. Jatkuvan valaistuksen käyttö ei ole mahdollista ilman virtakyt- kintä (katso luku Jatkuva valaistus) 햿. Huom: Teknisistä syistä tietyillä himmennysportailla LED-lamppu saattaa vilkkua. Tässä tapauksessa himmennystasoa on muutettava hieman.- 51 - Tunnistinvalaisin voidaan ottaa käyttöön, kun tunnis- tinyksikkö on asennettu ja kytketty sähköverkkoon. Toiminta 햸, 햹, 햺 Toiminta-alueen rajaus/säätö 햾 Tunnistimen suurin mahdollinen toiminta-alue on 12 m. Reagointialuetta voidaan tarvittaessa rajata tar- kemmin. Tunnistimen mukana toimitetuilla linssin suo- juksilla voidaan peittää haluttu määrä linssin lohkoja eli lyhentää toiminta-aluetta yksilöllisesti. Näin voi- daan estää esim. autojen tai ohikulkijoiden aiheutta- Lamppuistukan vieressä ovat säätimet hämäryysase- tuksen, kytkentäajan ja perusvalaistuksen säätöön. Hämäräkytkimen säätö (kytkeytymiskynnys) 햸 (tehdasasetus: päivänvalokäyttö 2000 luksia) mat virhekytkennät tai rajata tietyt vaara-alueet täs- mällisesti. Voit erottaa suojukset toisistaan valmiita vaaka- tai pystysuoria viivoja pitkin joko taittamalla tai leikkaamalla. Lopullinen hienosäätö on mahdollista tunnistinyksikön käännettävyyden ansiosta. Tunnistimen portaattomasti asetettava kytkeytymis- kynnys 2-2000 luksia. Säädin kohdassa = päivänvalokäyttö, n. 2000 luksia Säädin kohdassa = hämäräkäyttö, n. 2 luksia. Kun reagointialue säädetään päivänvalos- sa, säädin on asetettava kohtaan (päivänvalokäyttö). Kytkentäaika (kytkentäajan asetus) 햹 (tehdasasetus: 5 s) Portaattomasti asetettava kytkentaika: 5 s - 15 min. Säädin kohdassa – = lyhyin aika Säädin kohdassa + = pisin aika (15 min.) Suosittelemme valitsemaan lyhyimmän ajan (–) reagointialueen rajauksen ajaksi. Perusvalaistus 햺 (Tehtaalla suoritettu asetus: himmennys pois: 0%) Lamppu voidaan säätää portaattomasti valaisemaan jatkuvasti enintään 50 %:n teholla. Tämä merkitsee, että vasta sitten kun tunnistimen tunnistusalueella on liikettä, valo kytkeytyy esim. 1-4 W:n perusvalaistuk- sesta maksimivalotehoon. Huomautus: perusvalaistustoiminto vain himmennet- tävissä lampuissa. FI- 52 - Käyttöhäiriöt Tunnistinvalaisimessa ei ole jänni- tettä Tunnistinvalaisin ei kytkeydy Tunnistinvalaisimen valo ei kytkeydy pois päältä Tunnistinvalaisimen valo kytkeytyy ei-toivotusti Tunnistinvalaisimen toiminta-alueen muuttuminen Punainen LED linssin takana palaa/vilkkuu jatkuvasti, vaikka jat- kuvaa valaistusta ei ole asetettu Häiriö n sulake palanut, ei kytketty päälle, katkos johdossa n oikosulku n uusi sulake, kytke verkkokytkin päälle; tarkista johto jännitteen koettimella n tarkista liitännät n hämäräkytkin on päiväkäytössä asetettu yökäyttöön n LED-lamppu viallinen n valo sammutettu virtakytkimellä n sulake palanut n toiminta-aluetta ei suunnattu oikein n tuotteessa oleva sähköinen sulake aktivoitui (punainen LED linssin takana pois päältä palaa/vilkkuu jatkuvasti) n säädä uudelleen (säädin 햸) n vaihda n kytke valo päälle n uusi sulake, tarkista liitäntä tarvittaessa n säädä alue uudelleen n kytke tunnistinvalaisin pois päältä tai tarkasta/vaihda lamppu ja kyt- ke 5 sek jälkeen uudelleen päälle n jatkuva liikehdintä toiminta-alueella n Perusvalaistus 50 % n tarkista alue ja säädä tarvittaessa uudelleen n Aseta perusvalaistukseksi 0 % (säädin 햺) n tuuli liikuttelee puita ja pensaita toiminta-alueella n tiellä liikkuu autoja n sään (tuuli, sade lumi), tuuletinten poistoilman tai avoinna olevien ikkunoiden aiheuttamat äkilliset lämpötilan muutokset n muuta aluetta n muuta aluetta n muuta aluetta, vaihda tunnistimen paikkaa n ympäristön lämpötilan muutokset n säädä toiminta-alue tarkasti suojalohkojen avulla n sisäinen sulake aktivoitu n kytke tunnistinvalaisin pois päältä tai tarkasta/vaihda lamppu ja kyt- ke 5 sek jälkeen uudelleen päälle Syy Häiriön poisto Jatkuva valaistus 햿 Kun verkkojohtoon asennetaan virtakytkin, seuraavat toiminnot ovat mahdollisia valon sytyttämisen ja sam- muttamisen lisäksi: Tunnistinkäyttö

1) Valon päälle kytkeminen:

Katkaisin 1 x POIS ja PÄÄLLE. Valo on kytkeytyneenä asetetun ajan verran

2) Valon kytkeminen pois päältä

(kun valo on kytkeytyneenä): Katkaisin 1 x POIS ja PÄÄLLE. Valo kytkeytyy pois ja valaisin siirtyy tunnistinkäyttöön. Pehmeä kytkentä Tunnistinvalaisimessa on ns. pehmeä kytkentätoiminto. Tämä tarkoittaa sitä, että valo ei kytkeydy heti maksi- mitehoonsa, vaan kirkkaus säätyy hitaasti kahden sekunnin kuluessa 100 % kirkkauteen. Valo kytkeytyy pois samalla tavoin hitaasti, kun tunnistin kytketään pois päältä. Jatkuva valaistus

1) Jatkuvan valaistuksen kytkeminen:

Katkaisin 2 x POIS ja PÄÄLLE. Valaisimen valo kyt- ketään päälle 4 tunnin ajaksi (punainen LED palaa linssin takana). Sen jälkeen se siirtyy automaattisesti takaisin tunnistinkäyttöön (punainen LED linssin taka- na pois päältä)

2) Jatkuvan valaistuksen kytkeminen pois päältä:

Katkaisin 1 x POIS ja PÄÄLLE. Valo kytkeytyy pois ja valaisin siirtyy tunnistinkäyttöön. Tärkeää: Kun katkaisinta painetaan useamman kerran, tulisi painallusten seurata toisiaan nopeasti (0,5-1 sekunnin välein). LED-lamppu vilkkuu n teknisistä syistä eri himmennystasoilla n muuta himmennystasoa- 53 - Valmistajan takuu Tämä STEINEL-tuote on valmistettu suurella tarkkuu-della ja sen toiminta ja turvallisuus on testattu voi-massa olevien määräysten mukaisesti. Tuotantoa val-votaan pistokokein. STEINEL myöntää takuun tuot-teen moitteettomalle toiminnalle ja rakenteelle. Takuu-aika on 36 kuukautta ostopäivästä alkaen. Korjaam-me materiaali- tai valmistusvirheet valintamme mukaan joko kunnostamalla vialliset osat tai vaihta-malla ne uusiin. Takuun piiriin eivät kuulu kuluvat osat eivätkä vahingot, jotka ovat aiheutuneet väärästä huollosta tai käsittelystä tai laitteen putoamisesta. Takuu ei kata laitteen muille esineille aiheuttamia vahinkoja. Takuu on voimassa vain, kun osiin purkamaton laite lähetetään yhdessä lyhyen virhekuvauksen ja kassa-kuitin tai laskun kanssa (päivämäärä ja myyjän leima) hyvin pakattuna ostopaikkaan. Korjauspalvelu: Takuuajan jälkeen tai takuun piiriin kuulumattoman vian ollessa kyseessä kysy korjausmahdollisuuksia ostopai-kasta.

VALMISTAJAN VUODEN TAKUU Käyttö/hoito Tunnistinvalaisin soveltuu valon automaattiseen kytke-miseen. Sääolosuhteet voivat vaikuttaa tunnistinvalai-simen toimintaan. Voimakkaat tuulenpuuskat sekä lumi-, vesi- ja raesateet saattavat aiheuttaa virhetoi-mintoja, koska tunnistin ei erota säässä tapahtuvia äkillisiä lämpötilan vaihteluita lämmönlähteistä. Voit puhdistaa tunnistimen linssin kostealla liinalla (älä käytä puhdistusainetta). Hävittäminen Sähkölaitteet, tarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen kierrätykseen.

Älä heitä sähkölaitteita talousjätteiden sekaan!
