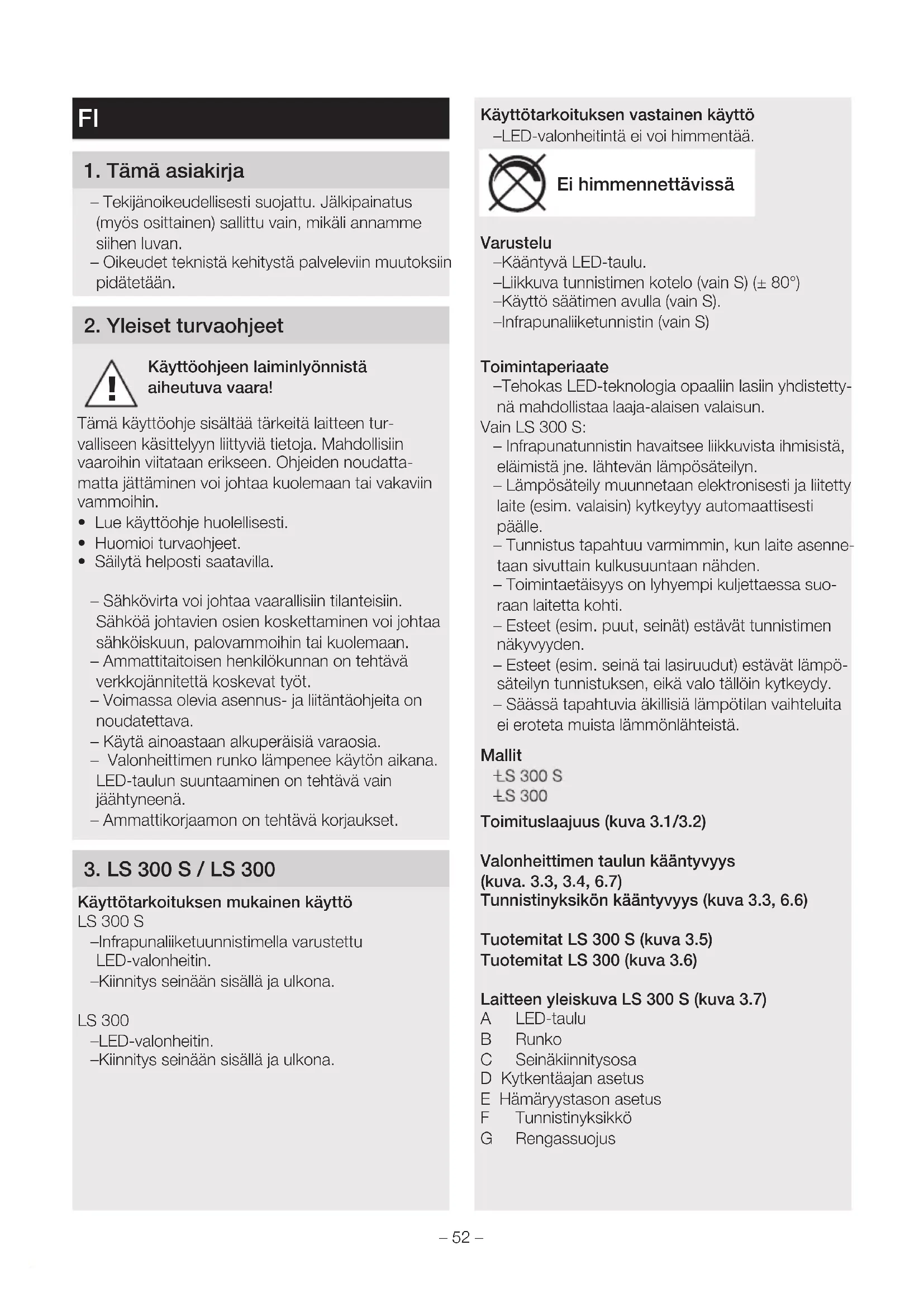

KÄYTTÖOHJE LS 300 S STEINEL

• Tekijänoikeudellisesti suojattu. Jälkipainatus (myös osittainen) sallittu vain, mikäli annamme sihen luvan.
• Oikeudet teknistä kehitystä palveleviin muutoksin pidätetaän.

2. Yleiset turvaohjeet

Käytöohjeen laiminlyönnista aiheutuva vaara!

Tämä käyttoohje sisältaa tärkeitä laitteen turvalliseen kasittelyyn liittyviä tietoja. Mahdollisin vaaroihin viitataan erikseen. Ohjeiden noudattamatta jättaminen voi johtaa kuolemaan taivakaviin vammoin.

• Lue käytööhje huolellisesti.
  Huomioi turvaohjeet.
  Säilytä helposti saatavilla.

• Sähkövirta voi johtaa vaarallsiin tilanteis
  Sahköö johtavien osien koskettaminen voi johtaa sahköiskuun, palovammoihin tai kuolemaan.

• Ammattaitoisen henkilokunnan on tehtävär verkkojannitetta koskevat työt.
• Voimassa olevia asennus- ja liitäntäohjeita on noudatettava.
• Käytä ainoastaan alkuperäisiä varaosia.
• Valonheittemrunkolampenee kayton aikana.

LED-taulun suuntaaminen on tehtävä vain jaähtyneena.

• Ammattikorjaamon on tehtävä korjaukset.

3. LS 300 S / LS 300

Käytötarkoituksen mukainen käytto

LS 300 S

-Infrapunaliiketuunnistimella varustettu LED-valonheitin.
-Kiinnitys seinaan sisallajuulkona.

LS 300

-LED-valonheitin.
-Kiinnitys seinaan sisallja uulkona.

Käytötarkoituksen vastainen käytto

-LED-valonheitä ei voi himmentäa.

Eihimmennettavissa

Varustelu

-Käantyvä LED-taulu.
-Liikkuva tunnistimen kotelo (vain S) (± 80^)
-Kayttö sätimen avulla (vain S).
-Infrapunaliiketunnistin (vain S)

Toimintaperiaate

-Tehokas LED-teknologia opaaliin lasiin yhdistetty
nā mahdollistaa laaja-alaisen valaisun.

Vain LS 300 S:

• Infrapunatunnistin havaitsee likkuvista ihmisista, elämistä jne. lahdevan lampöseileyn.
• Lämpösseily muunetaan elektronisesti ja liitetylaite (esim. valaisin) kytkeytyy automaattisesti pälle.
• Tunnistus tapahtuu varmimmin, kun laite asennetaan sivuttain kulkusuuntaan nahden.
• Toimintaetäisyys on lyhyempi kuljettaessa suoranaan laitetta kohti.
• Esteet (esim. puut,seinat) estavat tunnistimen nakyvyyden.
• Esteet (esim. seinä tai lasiruudut) estavat lamposateilyn tunnistuksen, eikä valo tällöin kytkeydy.
• Saassa tapahtuvia akillisiä lampotilan vaihteluita ei eroteta muista lammonlalteista.

Mallit

+S 300 S
+S 300

Toimituslaajuus (kuva 3.1/3.2)

Valonheittem taulun käntyvyys

(kuva. 3.3, 3.4, 6.7)

Tunnistinyksikon kaantvyys (kuva 3.3, 6.6)

Tuotemitat LS 300 S (kuva 3.5)

Tuotemitat LS 300 (kuva 3.6)

Laitteen yleiskuva LS 300 S (kuva 3.7)

A LED-taulu
B Runko
C Seinakiinnitysoa
D Kytkentaajan asetus
E Hämäryystason asetus
F Tunnistinyksikkö
G Rengassuojus

Laitteen yleiskuva LS 300 S (kuva 3.8)

A LED-taulu
B Runko
C Seinakiinnitysosa

Tekniset tiedot

-Mitat (K× L× S)

$$ \begin{array}{l} L S 3 0 0 S: 2 4 1 \times 2 1 3 \times 1 8 6 m m \ L S 3 0 0: 2 1 8 \times 2 1 3 \times 1 8 4 m m \ \end{array} $$

-Ottotoho (P_cr) : 29,50 W

-Valovirta (120^) : 2.704 lm

-Puoliintumiskulma: 51^

-Hyötsuhde: 92 lm/W

• Verkkolitäntä: 220-240 V, 50/60 Hz
• Varilampotila: 4.000 K (neutraali Valkoinen)
  -Keskimaaarainen mitoituselinika: L70B50, 25 °C: 36.000 tuntia
  -Värintoistoindeksi:
  -Värin konsistenssi SDCM: alkuarvo 6
  -Valovoimakkuuden jakautuminen:

• Projisoitu alue edessä: 355 cm²
• Tunnistintekniiikka (vain S): passivinen infrapuna

-Standby, tunnistin (P_sh) (vain S): 0,50 W

• Toimintakulma (vain S): 240^ , avaskulma 180^
  -Tunnistinyksikon käantyyvys (vain S): ± 80°

-Valonheittimen käantyyvys:

$$ \text {v a k a s u u n n a s s a} \pm 4 0 ^ {\circ} $$

$$ p y s t y s u u n n a s s a + 1 1 0 ^ {\circ} \dots - 4 0 ^ {\circ} $$

• Kytkentaajan assetus (vain S): 10 s-15 min
• Hämäryystason asetus (vain S): 2-1.000 Lux
  Toimintaetaisyys (vain S): enint. 12 m
• Asennuskorkeus (vain S): 1,8-2 m

• Kotelointiluokka: IP 44

• Sujoausluokka:

• Ympäristölampötila: -10 °C ... +30 °C
  Energiatehokkuusluokka: Tam tuote sisaltaa

valonlähteen, jonka energiatehokkuusluokka

on "F"

4. Sähköasennus

Kytkenta

Verkkjojtoha kaytetaan 2- tai 3-johtimista kaepelia:

L = vaihe (useimmiten musta, ruskea tai harmaa)

N = nollajohdin (useimmitten sininen)

PE = suojamaajohdin (vihrea/keltainen)

Huomautus:

Suojamajohdinta ei tassu tuotteessa tarvitse liittaa.

Liitantakaavio (kuva 4.1)

Tämän LED-valonheittimen valonlahdettä ei voi vaihtaa; koko LED-valonheitin joudutaan vaihtamaan uuteen, jos valonlahde ei ena toimi (esim. sen käytöian paatytyä).

5. Asennus

Sähkövirran aiheuttama vaara!

Sahköa johtavien osien koskettaminen voi johtaa sahköiskuun, palovammoihin tai kuolemaan.

• Katkaise virta.
• Tarkista jannitteettomyys jannitteenkoettimella.
• Varmista, etta virta ei palaudu.

Aineellisten vahinkojen vaara!

Liitantajohtojen vailtuminen kesenän voj johtaa oikosulkuun.

Tunnista liitantajohdot.
- Yhdista liitantajohdot uudelleen.

Asennuksen valmistelu

• Tarkista, etta missaan componentissa ei ole vaurioita. Ala ota tuotetta kayttoon, jos siina on vaurioita.
• Valitse sopiva asennuspaikka.

Huomioi toimintaetaisyys. (Kuva 5.1)
Huomioi toiminta-alue. (Kuva 5.2, 5.3)
Tärinätön paikka.
-Toiminta-alueella ei ole esteita.
-Ei rajahdsvaarallisille alueille.
-Ei herkasti syttyville pinnoille.
-Ei mahdollisuutta katsoa LED-valaisimeen lyhyeltä etaisyydeltä (<20 cm).
- LED-valonheittem asennus vaakasuoraan asentoon (± 15^)

Suuntaa LED-valonheitin oikein. (Kuva 5.4)

Asennuksen vaiheet

• Tarkista,etta virta on katkaistu. (Kuva 4.1)
• Irrota jousiliin seinäkiinnitysosasa. (Kuva 5.5)
• Merkitse reliat. (Kuva 5.6)
• Poraa reliat ja aseta tulpat. (Kuva 5.7)
• Lävistä kalvo. Aseta tiivistystulppa, työnnä johtosen lapi (johdon uppoasennus). (Kuva 5.8)
  Taita toinen lapivientiaihioista irti. Lavista kalvo. Tyonna johto sisaaan (johdon pinta-asennus). (Kuva 5.9)

Liitä liitäntäkaapeli. (Kuva 5.10)
Yhdistä pistoliitin. (Kuva 5.10)
Liitta kotelo seinakiinnitsosaaan. (Kuva 5.11)
Kierra lukitusruuvi paikoilleen. (Kuva 5.12)
- Kytke virta paallee. (Kuva 5.12)
- Suorita assetukset "6. Toiminta"

6. Toiminta

Tehdasasetukset (vain S)

Kytkentaajan asetus (E): 10 sekuntia
Hämäryystason asetus (F): 1.000 luksia (pääväkäytto)
Kaikki toiminnot voidaan saataa vain, kun rengassuojus otetaan pois.

Kytkentaajan assetus (vain S) (kuva 6.1/D)

LED-valonheittimen kytkentäaika (päävalaistus) voidaan asettaa portaattomasti noin 10 sekunnin ja enintäan 15 minuutin valille. Jokainen tämän ajan kuluessa havaittu like käynnistäa kytkentäajan uudelleen.

• Säädin + = n. 15 minuuttia
• Säädin - = n. 10 sekuntia

Hämäryystason asetus (vain S) (kuva 6.1/E)

LED-valonheittimen haluttu kytkeytymiskynnys voidaan asettaa portaattomasti n. 2-1.000 luksin valille.

• Säädin asetetu kohtaan = paiväkäytto (valoisuudesta riippumatta)
• Säädin asetettu kohtaan = hamärakäytto (noin 2 luksia)

Toiminta-alueen asettamisen ja toimintatestin suorittamisen ajaksi saedin on kännettäva asentoon

Huomautus:

Toiminta-alueen saatamiseen liittyvä suositus:

• Valitse lyhin aika.
• Tee saatö hamarässa.

Huomautus:

LED-valonheittem sammuttuakestaaina noin yhden sekunnin, kunnes tunnistin reagoi liikkeeseent toiminta-alueella. LED-valonheitin syttyliikkeen yhteydessa uudelleen vasta tam'an ajan kuluttua.

Itsetesti (vain S)

Käytöönoton yhteydessä elektroniikka suorittaa noin minuutinkestävän itsetestin. Tunnistin on sen jälkeen aktivinen.

Toiminta-alueen rajaus/saatö (vain S)

Toiminta-aluetta voidaan tarvittaessa rajata.

Suojakalvo (vain S) (kuva 6.2)

Linssin suojukella voidaan peittaa haluttu maara linssin lohkoja eli rajata toimintaetaisyyttya yksilollisiesti. Nain voidaan estaa virhekytkennat tai rajata tietyt alueet pois. (Kuva 6.3,6.4,6.5)

Voit erottaa suojukset toisistaan pystysuunnassa ja vaalasuunnassa valmiita uria pitkin taittamalla. (Kuva 6.2)
- Irrota rengassuojus.
- Ripusta linssin suojukset tunnistimen linssin ylaosaan.
Kun rengassuojus pistetään takaisin paikoilleen, linssin suojukset kiinnittyvat. (Kuva 6.2)

Tunnistinyksikkö (vain S)

Hienosaàö on mahdolista kiertämällä tunnistimen runkoa ± 80°.

-Tunnistinyksikon käantäminen vaakatasossa ± 80^ (Kuva 6.6)

Muuta:

Valonheittem taulun käantvyyss. (kuva 6.7)

7. Kaytto

LED-valonheitin ei sovellu käytettaväksi osana erityisiä murtohälytysjärjestelmiä, sillä siitta puuttuu määäräysten mukainen suojaus sabotaasin varalta. Sääolosuheet saattavat vaikuttaa LED-valonheitimen toimintaan. Voimakkaat tuulenpuuskat sekä lumi-, vesi- ja raesateet saattavat aiheuttaa virhetoimintoja, koska tunnistin ei erota äkillisia lampötilan vaihteluita lammonlähteista.

8. Puhdistus ja hoito

Sähkövirran aiheuttama vaara!

Veden pääseminen kosketuksiin sahköä johtavien osien kanssa voi johtaa sahköiskuun, palovammoihin tai kuolemaan.

• Puhdista laite vain kuivana.

Aineellisten vahinkojen vaara!

Väärén puhdistusaineiden käytö voi vioittaa laitetta.

• Puhdista laite vain hieman kostutetulla liinallai ilman puhdistusaineita.

Tärkeä: Käytölaitetta ei voi vaihtaa uuteen.

9. Viankorjaus

Laitteessa ei ole jannitettä.

• Sulaketta ei ole kytketty tai se on viallinen.

• Kytke sulake paälle.
  Vaihda viallinen sulake.

• Katkos johdossa.

• Kytke verkkokytkin päälle.

• Tarkasta johto jannitteenkoettimella.

Oikosulku verkkojohdossa.
- Tarkasta liitännät.

Laite ei kytkeydy.

• Väärä hämärystason asetus.
• Aseta hamaryystaso uudelleen.
• Verkkokytkin pois pälä.

• Kytke verkkokytkin paälle.

• Sulaketta ei ole kytketty tai se on vialinen.

• Kytke sulake paälle.
  Vaihda viallinen sulake.

• Toiminta-alue lian pieni tai ei oikea.

• Tarkista ja saaada toiminta-alue.

• Valonlähde viallinen.

• Valonlähdettä ei voi vaihtaa. Vaihda laite kokonnaan uuteen.

Laite ei kytkeydy pois.

• Jatkuvaa likettta toiminta-alueella.

• Tarkista toiminta-alue.
  Rajaa tai muuta toiminta-aluetta tarvittaessa.

Laite kytkeytyy ei-toivotusti pälle.

• Llikettä toiminta-alueella (esim. eläimiä, puita tai autoja).

• Tarkista toiminta-alue.
  Rajaa tai muuta toiminta-aluetta tarvittaessa.

• Laite heiluu (liikkuu) esim. tuulenpuuskien tai voimakkaan sateen takia.
  Kiinnitlaite tukeyalle alustalle.

10. Havittäminen

Sähkölaitteet, tarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen kierrätykseen.

heita sahkolaitteita talousjatteiden sekaan!

Koskee vain EU-maita:

Voimassa olevan eurooppalaisen sahkö- ja elektroniikkaromua koskevan direktivin ja sen kansillseen lainsäddantöön saattamisen mukaisesti käytökelvottomat sahkölaitteet on koottava erikseen ja toimitettava ympäristöystvälliseen kierräkyseen.

11. Selvitys yhdenmukaisuudesta

STEINEL GmbH vakuuttaa taten, etta LS 300 S / LS 300 on direktiivin 2014/53/EU asettamien vaatimusten mukainen. EU-vaatumstenmukaisuusvakuutuksen teksti on luettavissa kokonaan seuraavassa osoitteessa: http://www.steinel.de

12. Valmistajan takuu

Valmistajan takuu STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Saksa
Tämä STEINEL-tuote on valmistetti huolellisesti, ja sen toiminta ja turvallisuus on testattu voimassa olevien märäysten mukaisesti. Tuotantoa valvotaan pistokookein. STEINEL myontäa takuun tuotteen moitteettomalle toiminnalle ja rakenteelle. Takuuaika on 36 kuukautta OSTPÄivastä alkaen.
Tänä aikana STEINEL vastaa kaikista materiaali- ja valmistusvioista valintansa mukaan joko korjaamalla tai vaihtamalla vialiset osat.

Takuun piirin eivät kuulu kuluvat osat eivätkä vahingot, jotka ovat aiheutuneet vaärastha hollosta tai käsittelystä tai laitteen putoamisesta. Takuu ei koske laitteen muille esineille mahdollisesti aiheuttamia vahinkoja. Viallinen laite toimitetaan yhdessä lyhyen virhekuvauksen ja ostokuitin kanssa (ostopävämärä ja myyjällikkeen leima) hyvin pakattuna lahimpään huoltopisteeseen. Takuu raukeea, jostuotetona on avattu enemmän kuin tuotteen asenta-minen vaatii.

Korjauspalvelu: Takuujan jälkeen tai takuun piirin kuulumattoman vian ollessa kyseessä ota yhteyttä huoltopalveluumme ja pyyddi tietoja korjusmahdolisuuksista.
