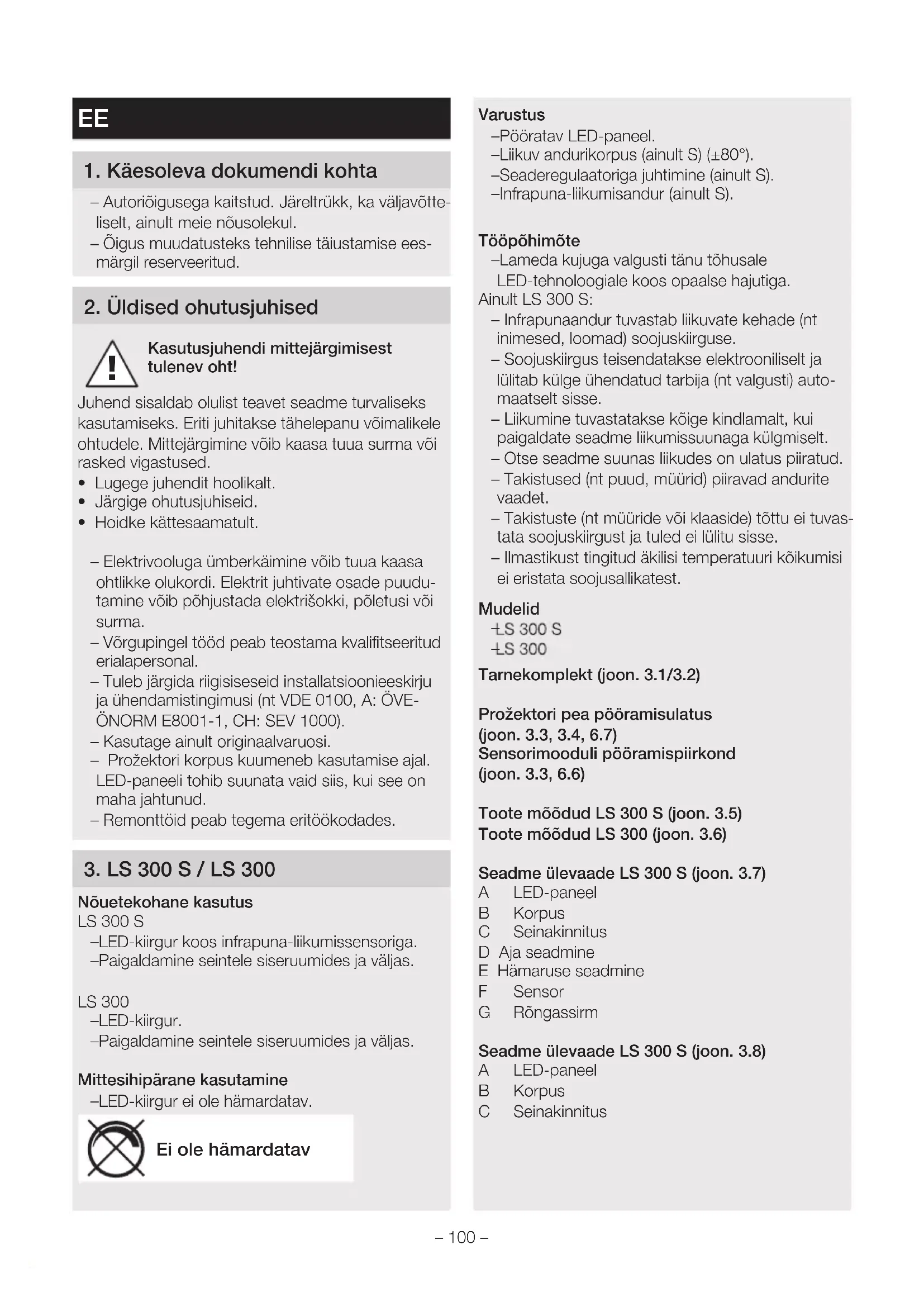

1. Käesoleva dokumendi kohta

• Autorioigusega kaitstud. Järeltrück, ka valjavötteliselt, ainult meie nõusolekul.
• Oigus muudatusteks tehnilise täustamise ees-margil reserveeritud.

2. Üldised ohutusjuhised

Kasutusjuhendi mittejärgimisest tulenev oht!

Juhend sisaldab olulist teavet seadme turvaliseks kasutamiseks. Eriti juhitakse tahelepanu voimalikele ohtudele. Mittejargimine vob kaasa tuua surma vo i rasked vigastused.

Lugege juhendit hoolikalt.
- Järgige ohutusjuhiseid.
- Hoidke kattesaamatult.

• Elektrivooluga ümberkämine vöib tuua kaasa ohtlikke olukordi. Elektrit juhtivate osade puudutamine vöib pöhjustada elektrisokki, poletusi voi surma.
• Vörgupingel toöd peab teostama kvalitseeritud erialapersonal.
• Tuleb järgida riigisiseid installatsionieeskirju ja uhendamistingimus (nt VDE 0100, A: ÖVEÖNORM E8001-1, CH: SEV 1000).
• Kasutage ainult originaalvaruosi.
• Prozektori korpus kuumeneb kasutamise ajal. LED-paneleli tohib suunata vaid siis, kui see on maha jahtunud.
• Remonttöid peab tegema eritökodades.

3. LS 300 S / LS 300

Nōuetekohane kasutus

LS 300 S

-LED-kiirgur koos infrapuna-liikumissensoriga.

-Paigaldamine seintele siseruumides ja valjas.

LS 300

-LED-kiirgur.
-Paigaldamine seintele siseruumides ja valjas.

Mittesihipärane kasutamine

-LED-kiirgur ei ole hamardatav.

Ei ole hamardatav

Varustus

-PooratavLED-panelel.
-Liikuv andurikorpus (ainult S) (± 80^)
-Seaderegulaatoriga juhtimine (ainult S).
-Intrapuna-liikumisandur (ainult S).

Toopohimote

-Lameda kujuga valgusti tanu tohusale LED-tehnoloogiale koos opaalse hajutiga.

Ainuit LS 300 S:

• Infrapunaandur tuvastab liikuvate kehade (nt inimesed, loomad) soojuksiirguse.
• Soojuskiirgus teisendatakse elektroniliselt ja lulitab külge ühendatud tarbija (nt valgusti) automaatseit sisse.
• Liikumine tuvastatakse kõige kindlamalt, kui paigaldate seadme likumissuuunaga külgmiselt.
• Otse seadme suunas liikudes on ulatus piiratud.
• Takistused (nt puud, mūrīd) piiravad andurite vaadet.
• Takistuste (nt müüride vöi klaaside) tottu ei tuvas-tata soojiskiirgust ja tuled ei lülitu sisse.
• Ilmastikust tingitud äkilisi temperatuuri kõikumisi ei eristata soojisallikatest.

Mudelid

+S 300 S
LS300

Tarnekomplekt (joon. 3.1/3.2)

Prozektori pea pooramisulatus

(joon.3.3,3.4,6.7)

Sensorimooduli pooramispiirkond

(joon. 3.3, 6.6)

Toote mōdud LS 300 S (joon. 3.5)

Toote mōdud LS 300 (joon. 3.6)

Seadme ülevaade LS 300 S (joon. 3.7)

A LED-panel
B Corpus
C Seinakinnitus
D Aja seadmine
E Hämarse seadmine

F Sensor
G Rongassirm

Seadme ülevaade LS 300 S (joon. 3.8)

A LED-panel
B Corpus
C Seinakinnitus

Tehnilised andmed

-Moetmed (K× L× S)

$$ L S 3 0 0 S: 2 4 1 \times 2 1 3 \times 1 8 6 m m $$

$$ L S 3 0 0: 2 1 8 \times 2 1 3 \times 1 8 4 m m $$

-Voimsustarve (P_op) : 29,50 W

-Valgusvoog (120°): 2.704 lm

-Kiirgusnurk: 51^

-Tohusus: 92 lm/W

-Vorguuhendus: 220-240 V, 50/60 Hz

• Värvtemperatuur: 4.000 K (neutralvalge)

-Keskmine moötmise tööiga:

$$ L 7 0 B 5 0 t e m p e r a t u r i l 2 5 ^ {\circ} C: 3 6. 0 0 0 \text {t u n d i} $$

-Varvuse taasesitusindeks: R a=80

-Valgustugevuse jaotus:

Projitseeritav pindala ees:

355 cm²

-Sensorimooduli pööramispiirkond (ainult S):

±80°

-Prozektori põöramispiirkond:

$$ h o r i s o n t a l n e: \pm 4 0 ^ {\circ} $$

$$ \text {v e r t i k a a l n e} + 1 1 0 ^ {\circ} \text {k u n i} - 4 0 ^ {\circ} $$

• Keskkonnatemperatuur:

-10°C kuni +30 °C

• Energiatohususe klass:

Selles tootes on

energiatohususklassi F valgusalikas

4. Elektriinstallatsioon

Uhendus

Vörgutoitejuhe koosne 2- voi 3-soonelisest

kaablist:

L = faas (enamasti must, pruin voi hall)

N =neutraaljuht (enamasti sinine)

PE = kaitsejuht (roheline/kollane)

Markus

Kaitsejuht ei pea olema selle tootega ühendatud.

Uhendusskeem (joon. 4.1)

Selle LED-prozektori valgusallikat ei saa vahetada; kui valgusallikas tuleb välja vahetada (nt selle eluea loppemisel), tuleb asendada kogu valgusti.

5. Montaaž

Oht elektrilögi tottu!

Elektrit juhtivate osade puudutamine voib pohjustada elektrisokki, polestusi voi surma.

Lulitage vool valja ja katkestage pingetoinde.
- Kontrollige pingetestriga pingevabadust.
- Tehke kindlaks, et pingetoine jaab katkestatuks.

Materialsete kahjude oht!

Uhendusjuhtmete omavaheline aravahetamine voib luhise pohjustada.

Identifitseerigeuhendusjuhtmed.
- Uhendage ühendusjuhtmed uuesti.

Paigalduse ettevalmistus

• Kontrollige kõiki koostedetailie kahjustuste suhtes. Arge võtke toodet kahjustuste korral käiku.
  Valige sobiv paigalduskoht.

• Arvestage toöraadiust. (joon. 5.1)

• Arvestage likumise tuvastamist. (joon. 5.2, 5.3)
  Vibratsioonivaba.
  -Tuvastuspiirkond on takistustest vaba.
  -Ei ole phahvatusohtlik piirkond.
  -Ei ole kergesti suttiv pind.
• LED-valgustisse ei saa lahedalt sisse vaadata (<20 cm).

• LED-prozektor peab olema paigaldatud horisontaalasendisse (± 15^)

• Suunake LED-prozektorid öigesse suunda. (joon. 5.4)

Montaazisammud

• Kontrollige, et pingetoxide on valja lulitad. (joon. 4.1)
• Eemaldage pistiku klemm seinahoidiku kuljest. (joon. 5.5)
  Märgistage puurimisavad. (joon. 5.6)

• Puurige avad ja pange tüüblid sisse. (joon. 5.7)
  Torgake veekindel kate labi. Sisestage tihendkork, juhtige kaabel labi (toitejuhe suvispaigalduseks). (joon. 5.8)

• Painutage üks katetest maha. Torgake veekindel kate labi. Juhtige kaabel labi (toitejuhe pindpaigalduseks). (joon. 5.9)

• Uhendage uhenduskaabel külge. (joon. 5.10)
• Uhendage pistiku klemmid. (joon. 5.10)
• Asetage korpusseinahoidikule. (joon. 5.11)
• Kinnitage lukustuskruvi (joon. 5.12)
  Lulitage voolutoide sisse. (joon. 5.12)
• Teostage seaded ,6. Funktsion"

6. Talitlus

Tehaseseadistused (ainult S)

Aja seadmine (E): 10 sekundit

Hämarse seadmine (F): 1.000 luksi (päävarežiim)

Köiki funktsioone saab seadistada ainult mahatōm-matud rongassimi korral.

Aja seadmine (ainult S) (joon. 6.1/D)

LED-prozektori soovitud valgustuskestust saab vahemikus u 10 sekundist kuni 15 minutini sujuvalt muuta. Enne selle aja moedumist kaivataksetaimer igatuvastadu likumisega uuesti.

• Reguleerseade + = u 15 ~min
• Reguleerseade - = u 10 sek

Hämaruse seadmine (ainult S) (joon. 6.1/E)

LED-prozektori soovitud rakendumislave saab u 2 kuni 1.000 luksi vahemikus sujuvalt seadistada.

• Seadistusregulaatori asend =
  paevavalgusreziim(valgustusest soltumatu)
• Seaderegulaatori asend peale seatud = hamardusreziiim (u 2 lx.)

Tuvastuspiirkonna seadmisel ja paevavalguses talitlustesti labiviimisel peab seaderegulaator peal paiknema.

Markus

Soovitused tuvastuspiirkonna seadistamise kohta.

Valige luhim aeg.
- Seadistage hämaruses.

Markus

Uute likumiste tuvastamine on pärast LED-prozektori igakordset valjalulitustoimingut u 1 sekundiks katkestatud. Alles selle aja moödudes saab LED-prozektor liikumise korral taas valgustust lulitada.

Enesetest (ainult S)

Kasutusele vötmisel teostab elektronika u 1 minuti jooksul enesetesti. Seejärel on sensor aktïvne.

Möötepiirkonna seadistamine/justeerimine (ainult S)

Olenevalt vajadusest saab tuvastuspiirkonda optimaalselt seadistada.

Kattekile (ainult S) (joon. 6.2)

Kattekilega saab katta soovitud hulga laatseelemente ning sellega tuvastuspiirkonda individuaalselt piirata. Valelulitused on valistadu ja jalgitakse vaid ohtlikke kohti. (joon. 6.3, 6.4, 6.5)

• Eraldage katted piki varem punkteeritud jaotuskohti horisontaalselt ja vertikaalselt. (joon. 6.2)
  Tömmake röngaskate maha.
  Riputage katted andurilaaatse ulaosale.
  Rongaskatte paigaldamisega kinnitatakse katted oma kohale. (joon. 6.2)

Andur (ainult S)

Peale selle on voimalik peenhäalestus sensori korpuse ± 80^ poÖramisega.

• Pöörake andurimoodulit horisontaalselt ± 80^ (joon. 6.6)

Muu:

Prozektori pea pooramisulatus (joon. 6.7)

7. Kasutus

Spetsiaalsete sissemurdmise hairesüsteemide jaoks LED-prozektor ei sobi, kuna sel puudub ettenähtud sabotaažikaitse. Ilmastikutingimused voivad LED-prozektori talilust mojutada. Tugevate tuuleilide, lume, vihma ja rahe korral voib esineda vaarlulitusi, sest akilisi temperatuurimuutusi pole voimalik soojasallikatest eristada.

8. Puhastamine ja hoolitsus

Oht elektrilögi tottu!

Elektrit juhtivate osade kokkupuude veega voib
pohjustada elektrisokki, pletalusi voi surma.

• Puhastage seadet ainult siis, kui see on kuiv.

Materialsete kahjude oht!

Valede puhastusvahendite tottu voib seade kahjustada saada.

• Puhastage seadetpisut niisutatud lapiga ja arge kasutage puhastusvahendeid.

Pomembno: Krmilna naprava ni zamenljiva.

9. Törgete körvaldamine

Pingeta seade.

-Kaitse ei ole sisse lulitatud voi on rikkis.

Lulitage kaitse sisse.
Vahetage rikkis kaitse valja.

• Juhe katkenud.

Lulitage vorgululiti sisse.
- Kontrollige juhet pingetestriga.

Luhis vorgutoitejuhtmes.
- Kontrollige ühendusi

Seade ei lulitu sisse.

• Hämaruseseadistus valesti valitud.
• Seadistage uuesti rakendumisheledus.

Vörgulülti VÄLJAS.
Lulitage vorgululiti sisse.
-Kaitse ei ole sisse lulitatud voi on rikkis.
Lulitage kaitse sisse.
Vahetage rikkis kaitse valja.
-Tuvastuspiirkond on liiga väike voi vale.
- Kontrollige ja justeeregte tuvastuspiirkonda.
- Valgusallikas on rikkis.
- Valgusallikas ei ole vahetatav. Vahetage kogus seade valja.

• Pidev liikumine tuvastuspiirkonnas.
• Kontrollige tuvastuspiirkonda.
  Vajadusel piirake voi muutke tuvastuspirkonda.

Seade lulitub soovimatult sisse.

• Liiikumine tuvastuspiirkonnas, nt loomade, puude või autode tõttu.
• Kontrollige tuvastuspiirkonda.
  Vajadusel piirake voi muutke tuvastuspirkonda.
• Seade liigub nt tuuleilide voi tugeva saju tottu.
  Paigaldage seade tugevale aluspinnale.

10. Utiliseerimine

Elektriseadmed, lisatarvikud ja pakendid tuleb suunata keskkonnateadlikku taaskasutisse.

The visake elektriseadmeid olmejäatmeter is hulka!

Ainult ELi riikidele:

Vastavalt vanu elektri- ja elektronikaseadmeid puudutavale kehtivale Euroopa märarusele ja selle rakendamisele rahvusvahelises öiguses tuleb kasutskölmatud elektriseadmed koguda eraldi ning suunata keskkonnateadlikku taaskasutusse.

11. Vastavusdeklaratsoon

Siinkohal kinnitab STEINEL GmbH, et LS 300 S / LS 300 vastab direktivile 2014/53/EL. ELi ühilduvusdeklaratsiooni tästeksti leiate alljargnevalt internetaadressilt: www.steinel.de

12. Tootja garantii

Steini toode on valmistatud suurima hoolikusega, on talitluslikult ja ohutusalaselt kehtivate eeskirjade alusel kontrollitud ning seejärel labinud pistelise kontrlli.

Steinel annab garantii toote laitmatu kvaliteedi ja töökorras oleku kohta. Garantiiaeg on 36 kuud ja see algab tarbijale toote ostmise päevast.

Meie remondime materjalist voi tootmisvigadest tulenevad puudused, garantijuhtumi korral seade kas remonditakse voi puudulik osa asendatakse uega, valiku üle otsustame meie. Garantii ei kehti kulvate osade ning kahju ja puuduste kohta, mis on tekkinud oskamatu kasitsemise voi hoolduse tagajärjel. Edasised vooremetele pohjustatud jargkahjud on välistatud.Garantiinouet aktsepteritakse ainult siis, kui osandamata seade saadetakse koos vea lühikirjelduse, kassatseki voi arvega (ostukuupaev ja muuja tempel) ja korralikult pakituna vastavasse teeninduspunktli.
