NAUDOJIMO INSTRUKCIJA LS 300 S STEINEL

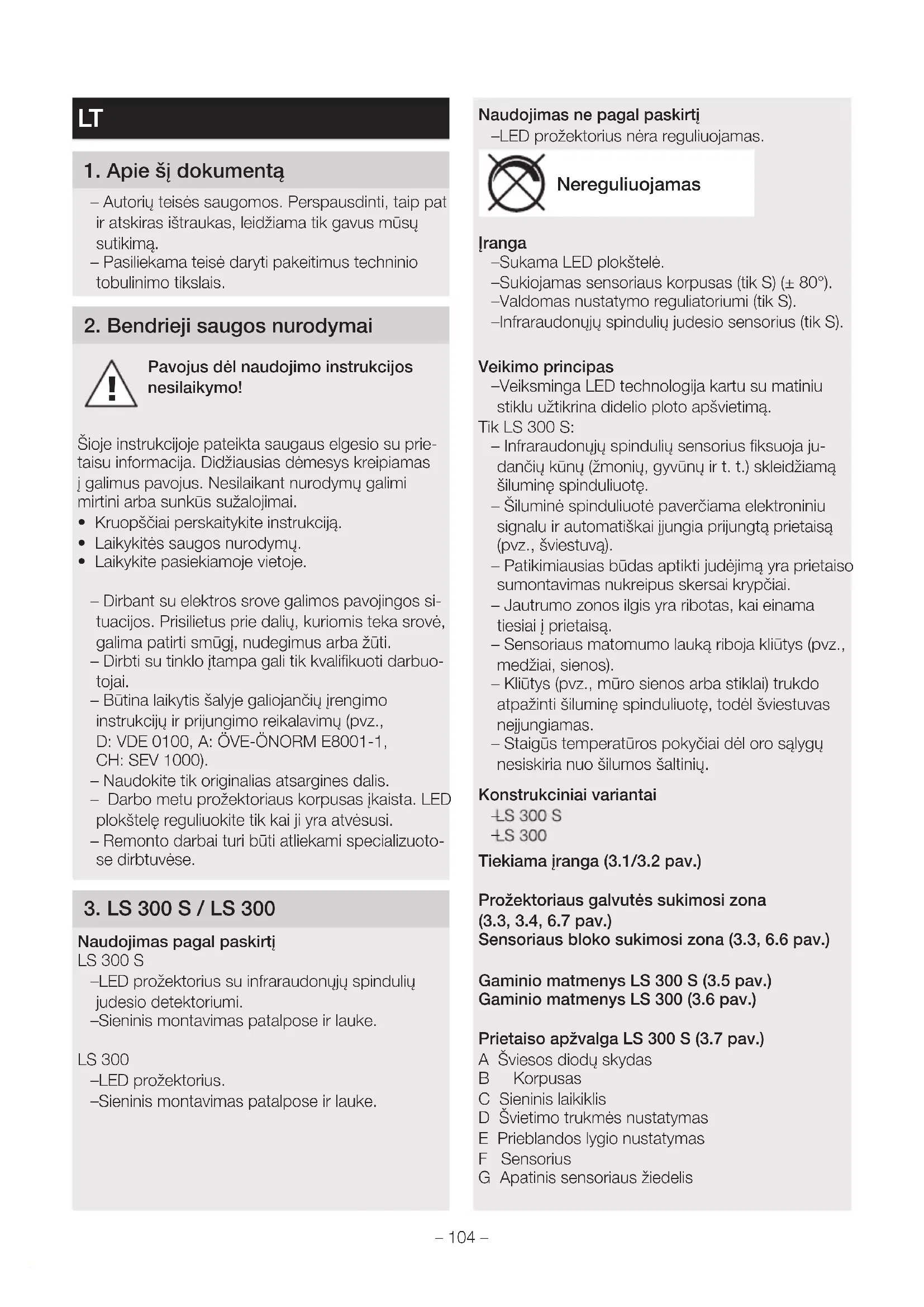

1. Apie šį dokumentą

– Autorių teisės saugomos. Perspausdinti, taip pat ir atskiras ištraukas, leidžiama tik gavus mūsų sutikimą. – Pasiliekama teisė daryti pakeitimus techninio tobulinimo tikslais.

Pavojus dėl naudojimo instrukcijos nesilaikymo! Šioje instrukcijoje pateikta saugaus elgesio su prie- taisu informacija. Didžiausias dėmesys kreipiamas į galimus pavojus. Nesilaikant nurodymų galimi mirtini arba sunkūs sužalojimai.

• Kruopščiai perskaitykite instrukciją.

• Laikykitės saugos nurodymų.

• Laikykite pasiekiamoje vietoje. – Dirbant su elektros srove galimos pavojingos si- tuacijos. Prisilietus prie dalių, kuriomis teka srovė, galima patirti smūgį, nudegimus arba žūti. – Dirbti su tinklo įtampa gali tik kvalifikuoti darbuo- tojai. – Būtina laikytis šalyje galiojančių įrengimo instrukcijų ir prijungimo reikalavimų (pvz., D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000). – Naudokite tik originalias atsargines dalis. – Darbo metu prožektoriaus korpusas įkaista. LED plokštelę reguliuokite tik kai ji yra atvėsusi. – Remonto darbai turi būti atliekami specializuoto- se dirbtuvėse.

Naudojimas pagal paskirtį LS300S – LED prožektorius su infraraudonųjų spindulių judesio detektoriumi. – Sieninis montavimas patalpose ir lauke. LS300 – LED prožektorius. – Sieninis montavimas patalpose ir lauke. Naudojimas ne pagal paskirtį – LED prožektorius nėra reguliuojamas. Nereguliuojamas Įranga – Sukama LED plokštelė. – Sukiojamas sensoriaus korpusas (tik S) (±80°). – Valdomas nustatymo reguliatoriumi (tik S). – Infraraudonųjų spindulių judesio sensorius (tik S). Veikimo principas – Veiksminga LED technologija kartu su matiniu stiklu užtikrina didelio ploto apšvietimą. Tik LS 300 S: – Infraraudonųjų spindulių sensorius fiksuoja ju- dančių kūnų (žmonių, gyvūnų ir t. t.) skleidžiamą šiluminę spinduliuotę. – Šiluminė spinduliuotė paverčiama elektroniniu signalu ir automatiškai įjungia prijungtą prietaisą (pvz., šviestuvą). – Patikimiausias būdas aptikti judėjimą yra prietaiso sumontavimas nukreipus skersai krypčiai. – Jautrumo zonos ilgis yra ribotas, kai einama tiesiai į prietaisą. – Sensoriaus matomumo lauką riboja kliūtys (pvz., medžiai, sienos). – Kliūtys (pvz., mūro sienos arba stiklai) trukdo atpažinti šiluminę spinduliuotę, todėl šviestuvas neįjungiamas. – Staigūs temperatūros pokyčiai dėl oro sąlygų nesiskiria nuo šilumos šaltinių. Konstrukciniai variantai

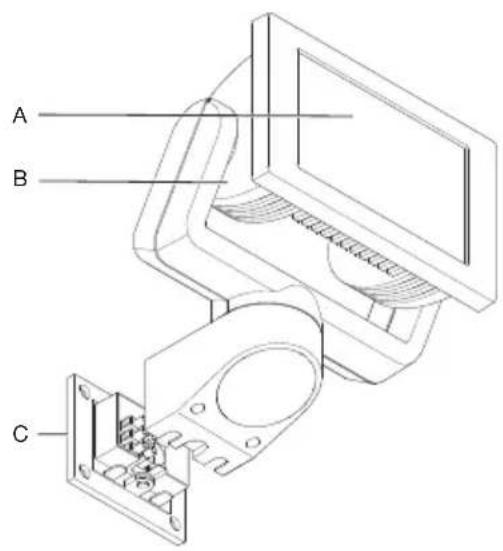

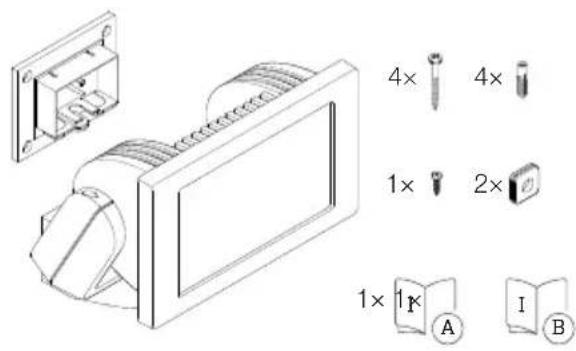

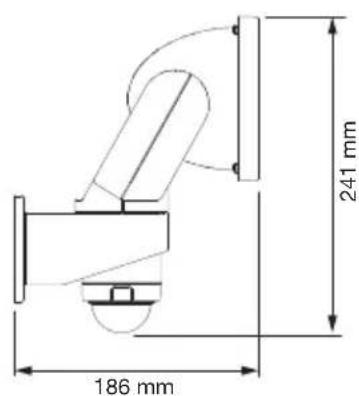

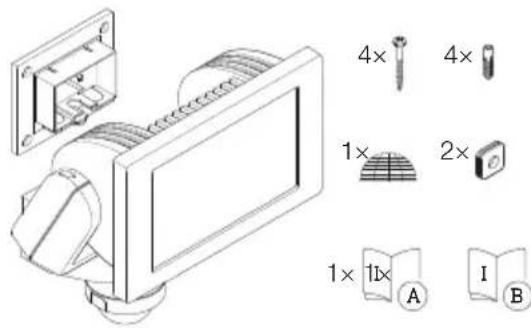

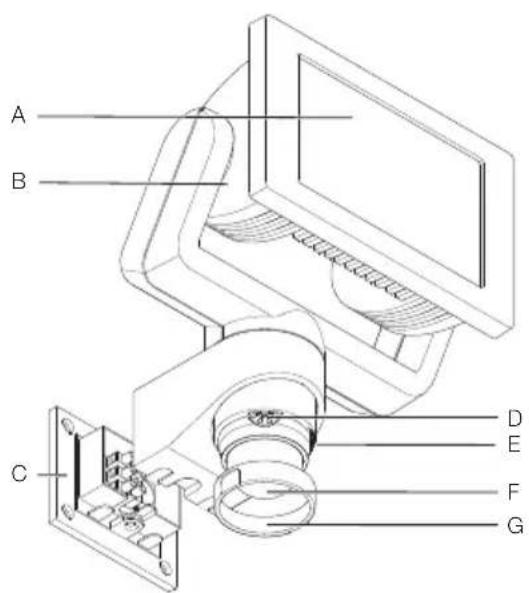

Tiekiama įranga (3.1/3.2 pav.) Prožektoriaus galvutės sukimosi zona (3.3, 3.4, 6.7 pav.) Sensoriaus bloko sukimosi zona (3.3, 6.6 pav.) Gaminio matmenys LS300S (3.5 pav.) Gaminio matmenys LS300 (3.6 pav.) Prietaiso apžvalga LS 300 S (3.7 pav.) A Šviesos diodų skydas B Korpusas C Sieninis laikiklis D Švietimo trukmės nustatymas E Prieblandos lygio nustatymas F Sensorius G Apatinis sensoriaus žiedelis – 104 –LT Prietaiso apžvalga LS 300 S (3.8 pav.) A Šviesos diodų skydas B Korpusas C Sieninis laikiklis Techniniai duomenys – Matmenys (A x P x G): LS 300 S: 241×213×186mm LS 300: 218×213×184mm – Galios suvartojimas („P

“): 29,50W – Šviesos srautas (120°): 2.704lm – Pusinės vertės kampas: 51° – Efektyvumas: 92lm/W – Tinklo jungtis: 220 – 240V, 50/60Hz – Spalvinė temperatūra: 4.000 K (neutrali balta) – Vidutinė vardinė naudojimo trukmė: L70B50 esant 25°C: 36.000 valandų – Spalvos atkūrimo indeksas: R

=80 – Spalvų nuoseklumas SDCM: Pradinė reikšmė 6 – Šviesos intensyvumo pasiskirstymas: LumEdit

30°30° 150°150° 60° 120° 60° 120° cd / 1000 lm C0 / C180 C90 / C270 – Projektuojamas plotas iš priekio: 355cm² – Sensorinė technika (tik S): pasyvūs infraraudonieji spinduliai – Budėjimo režimas (sensorius) („P

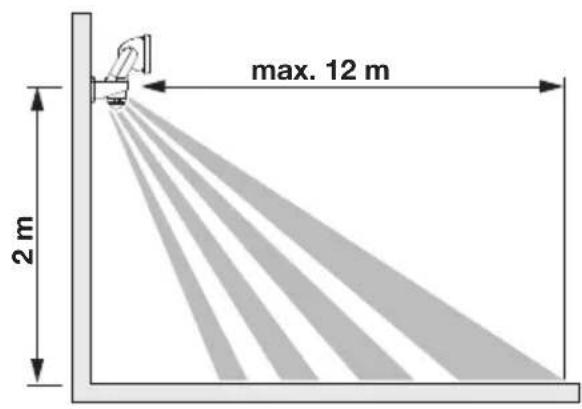

“) (tik S): 0,50 W – Apimties kampas (tikS): 240° esant 180°atverties kampui – Sensoriaus pokrypio kampas (tik S): ± 80° – Prožektoriaus sukimo zona: horizontaliai: ± 40° vertikaliai + 110° iki -40° – Laiko nustatymas (tik S): 10s – 15min. – Prieblandos lygio nustatymas (tik S): 2 – 1.000 liuksų – Jautrumo zonos ilgis (tik S): maks. 12 m – Montavimo aukštis (tik S): 1,8 – 2m – Apsaugos tipas: IP 44 – Saugos klasė: I – Aplinkos temperatūra: nuo -10 iki +30 °C – Energinio veiksmingumo klasė: šiame gaminyje yra „F“ energinio veiksmingumo klasės šviesos šaltinis.

4. Elektros įrengimas

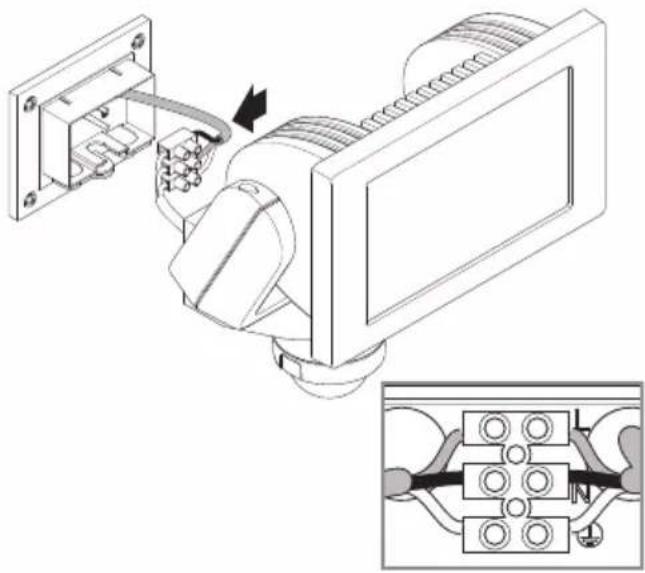

Prijungimas Tinklo laidą sudaro 2 arba 3 gyslų kabelis: L = fazė (dažniausiai juodas arba rudas laidas) N = nulinis laidas (dažniausiai mėlynas) PE = apsauginis laidas (žalias / geltonas) Pastaba: Prie šio gaminio nebūtina prijungti apsauginio laido. Prijungimo diagrama (4.1 pav.) Šio LED prožektoriaus šviesos elementas yra nekeičiamas, todėl prireikus jį pakeisti (pvz., pasibaigus tarnavimo laikui), reikia keisti LED prožektorių.

Elektros srovė kelia pavojų! Prisilietus prie dalių, kuriomis teka srovė, galima patirti smūgį, nudegimus arba žūti.

• Išjunkite srovę ir nutraukite elektros energijos tiekimą.

• Įtampos indikatoriumi patikrinkite, ar nėra įtam- pos.

• Įsitikinkite, kad elektros energijos tiekimas nutrauktas. Turtinių nuostolių pavojus! Jungiamųjų laidų sukeitimas gali sukelti trumpąjį jungimą.

• Identifikuokite jungiamuosius laidus.

• Iš naujo sujunkite jungiamuosius laidus. Pasiruošimas montavimui

• Patikrinkite visas dalis, ar nėra pažeidimų. Esant pažeidimams gaminio nenaudokite.

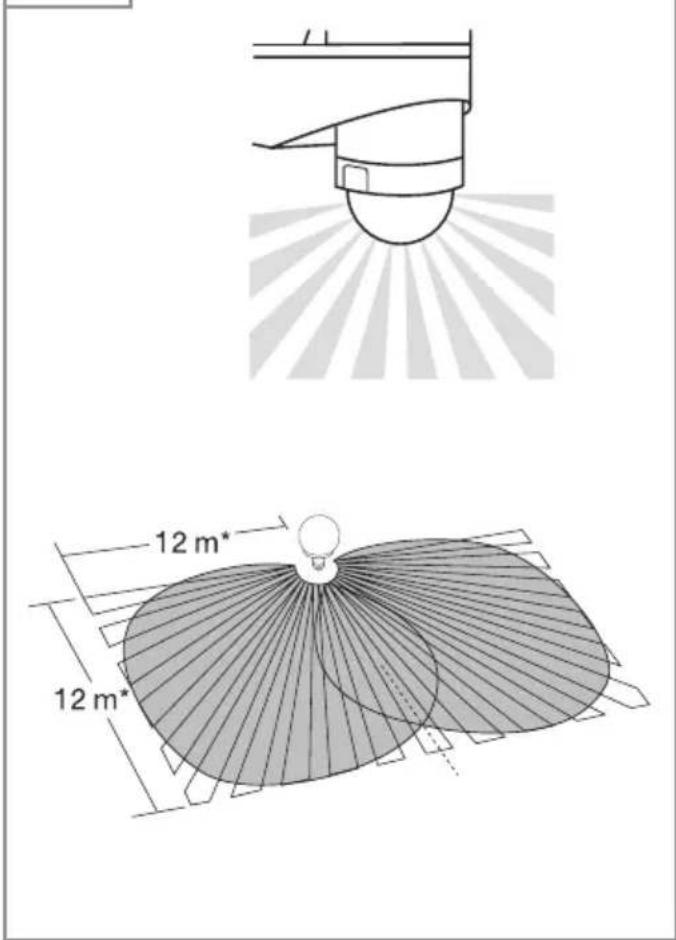

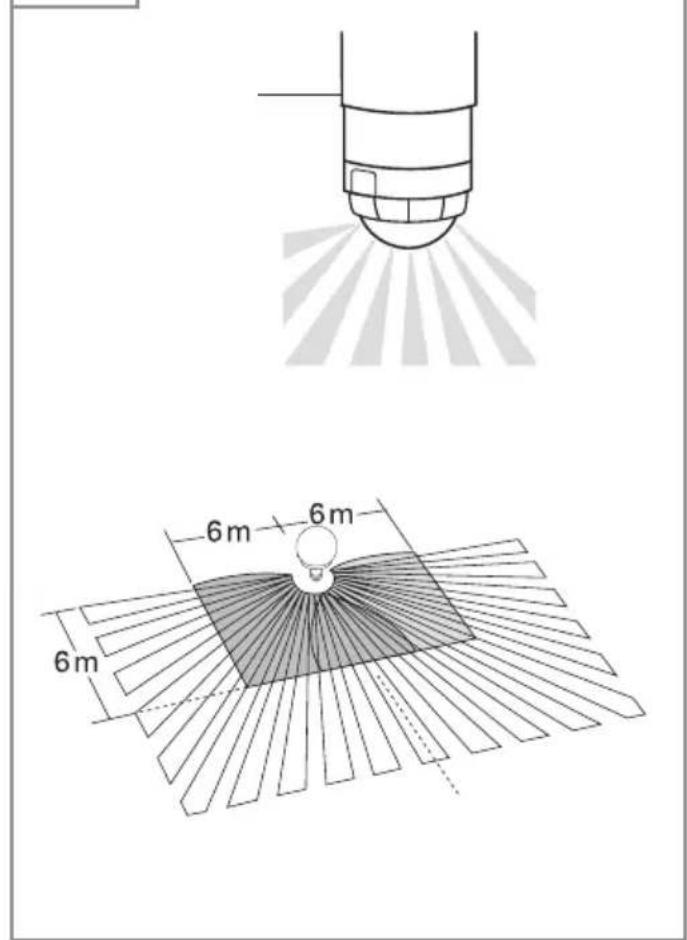

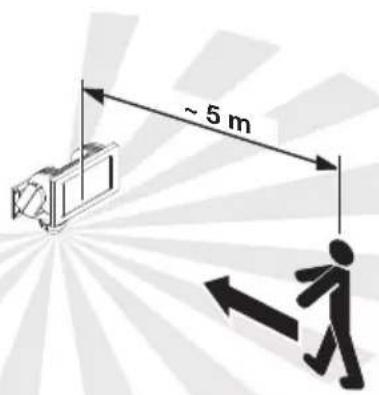

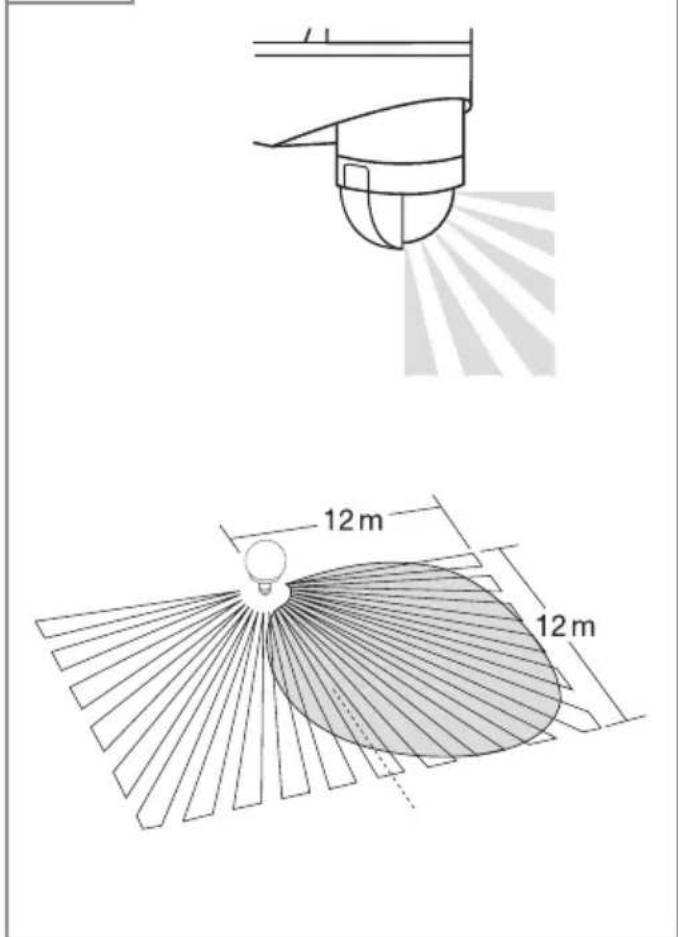

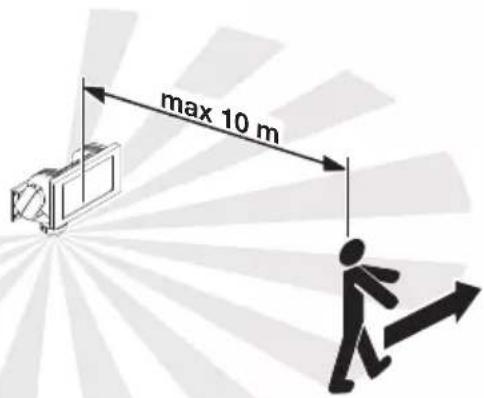

• Pasirinkite montavimo vietą. – Atsižvelgiant į jautrumo zonos ilgį. (5.1 pav.) – Atsižvelgiant į judėjimo aptikimą. (5.2, 5.3 pav.) – Be vibracijos. – Be kliūčių jautrumo zonoje. – Ne potencialiai sprogioje zonoje. – Ne ant lengvai užsidegančių paviršių. – Nežiūrėkite į LED šviestuvą iš arti (<20cm). – LED prožektorius turi būti montuojamas hori- zontalioje padėtyje (± 15°).

• Nustatykite tinkamą LED prožektoriaus padėtį. (5.4 pav.) – 105 –Montavimo eiga

• Patikrinkite, ar atjungtas įtampos tiekimas. (4.1 pav.)

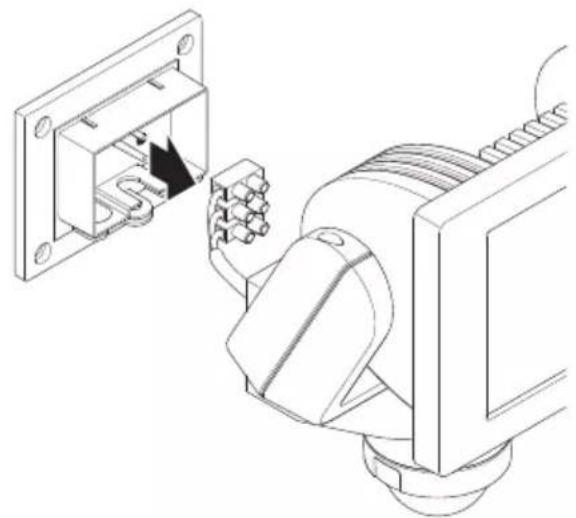

• Atskirkite kištukinį gnybtą nuo sieninio laikiklio. (5.5 pav.)

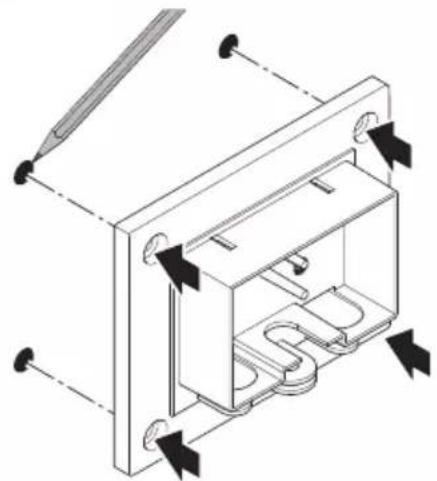

• Pasižymėkite gręžtinių skylių vietas. (5.6 pav.)

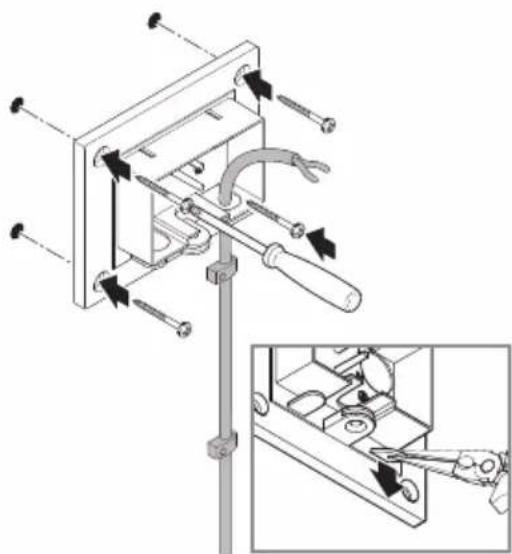

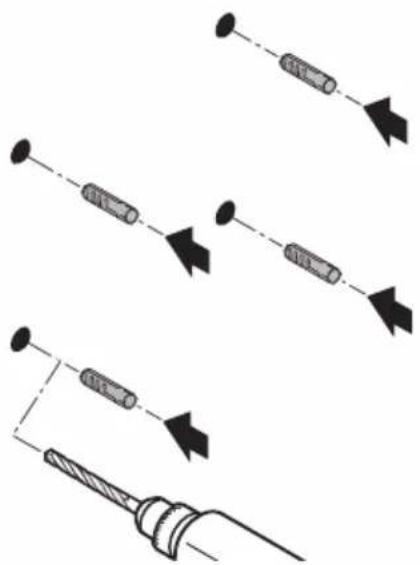

• Išgręžkite skyles ir įkiškite kaiščius. (5.7 pav.)

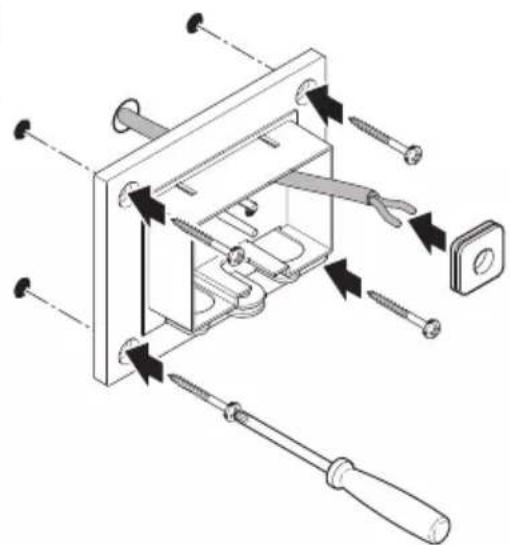

• Pradurkite plėvelę. Įstatykite sandarinimo kaištį, prakiškite kabelį (potinkinis įvadas). (5.8 pav.)

• Nulaužkite vieną iš dviejų antdėklių. Pradurkite plėvelę. Prakiškite kabelį (virštinkinis įvadas). (5.9 pav.)

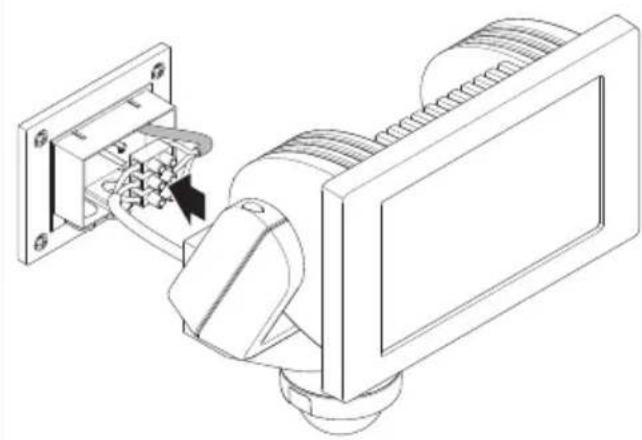

• Korpusą uždėkite ant sieninio laikiklio. (5.11 pav.)

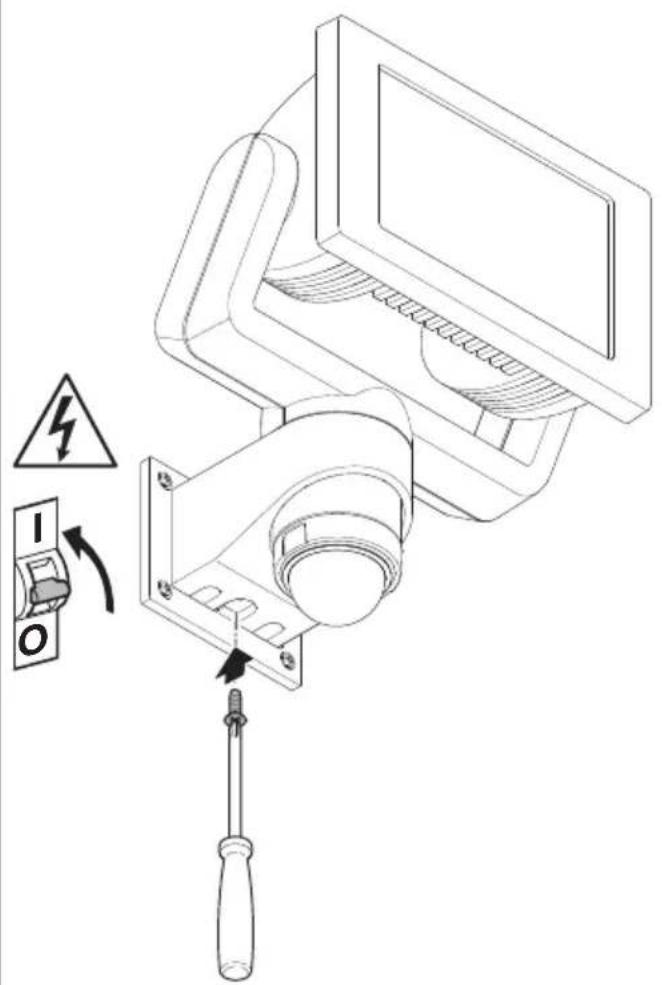

• Įsukite varžtą. (5.12 pav.)

• Įjunkite elektros energijos tiekimą. (5.12 pav.)

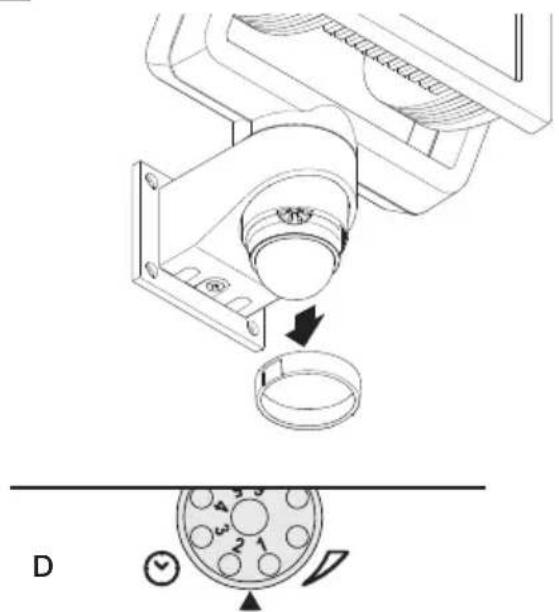

Gamyklos nustatymas (tik S) Laiko nustatymas (E): 10 sekundės Prieblandos lygio nustatymas (F): 1.000 liuksų (dienos režimas) Visas funkcijas galima nustatyti tik esant nutrauk- tam žiediniam dangteliui. Švietimo trukmės nustatymas (tik S) (6.1/ D pav.) Pageidaujamą LED prožektoriaus švietimo trukmę galima nustatyti tolygiai nuo maždaug 10 sekundžių iki maks. 15 minučių. Kaskart užfiksavus judesį prieš pasibaigiant šiam laikui, laikmatis įsijungia iš naujo. – Nustatymo reguliatorius + = maždaug 15minučių – Nustatymo reguliatorius - = maždaug 10sekundžių Prieblandos lygio nustatymas (tik S) (6.1/ E pav.) Pageidaujamas LED prožektoriaus suveikimo slenkstis nustatomas tolygiai nuo maždaug 2 iki

– Nustatymo reguliatorius ties = dienos šviesos režimas (nepriklauso nuo apšvietimo) – Nustatymo reguliatorius ties = prieblandos režimas, apie 2 liuksai. Nustatant jautrumo zoną ir atliekant funkcijų patikri- nimą dienos metu nustatymo reguliatorius turi būti nustatytas ties

• rinkitės trumpiausią laiką;

• nustatymus atlikite temstant. Pastaba Kaskart LED prožektoriui išsijungus naujas judesys gali būti užfiksuotas tik maždaug po 1 sekundės. Tik pasibaigus šiam laikui LED prožektorius esant judesiui gali vėl įjungti šviesą. Savitikra (tik S) Įjungimo metu elektronika maždaug 1 minutę atlie- ka savitikrą. Tada sensorius taps aktyvus. Jautrumo zonos nustatymas (reguliavimas) (tik S) Esant poreikiui jautrumo zoną galima nustatyti optimaliai. Dengiamoji plėvelė (tik S) (6.2 pav.) Užsklanda skirta uždengti reikiamą kiekį linzės segmentų ir individualiai sumažinti jautrumo zonos ilgį. Klaidingi įsijungimai negalimi arba tikslingai stebimos pavojingos zonos. (6.3, 6.4, 6.5 pav.)

• Dengiamąsias užsklandas atskirkite išilgai pagal išlietas linijas vertikaliai ir horizontaliai. (6.2 pav.).

• Nutraukite žiedinį dangtelį.

• Dengiamąsias užsklandas užkabinkite viršutinėje sensorinės linzės dalyje.

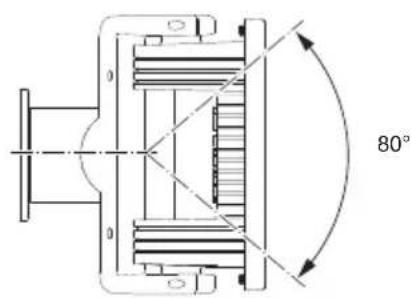

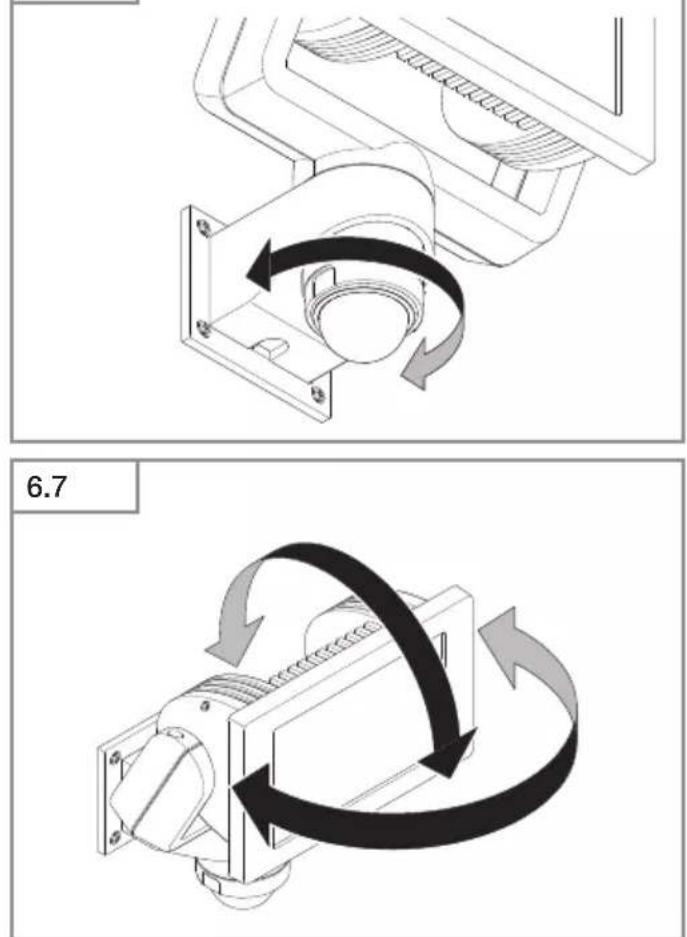

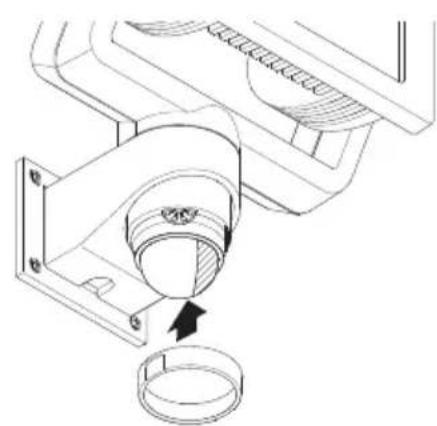

• Užmovus žiedinį dangtelį pritvirtinamos dengia- mosios užsklandos. (6.2 pav.) Sensorius (tik S) Sukdami sensoriaus korpusą ± 80° galite nustatyti jį dar tiksliau. – Pasukite sensorių horizontaliai ± 80° kampu. (6.6 pav.) Kita Prožektoriaus galvutės sukimosi zona (6.7 pav.)

Specialioms įsilaužimo signalizacijos sistemoms LED prožektorius netinka, nes trūksta numatytos apsaugos nuo sabotažo. Oro sąlygos gali pakeisti LED prožektoriaus veikimą. Esant stipriems vėjo gūsiams, sningant, lyjant, krušos metu prietaisas gali įsijungti nepageidaujamu metu, nes staigių temperatūros pokyčių neįmanoma atskirti nuo šilumos šaltinių.

8. Valymas ir priežiūra

Elektros srovė kelia pavojų! Ant dalių, kuriomis teka srovė, patekus vandens galima patirti elektros smūgį, nudegimus arba žūti.

• Prietaisą valykite tik sausos būklės. – 106 –LT Turtinių nuostolių pavojus! Naudodami netinkamą valymo priemonę galite sugadinti prietaisą.

• Prietaisą valykite šiek tiek sudrėkintu skudurėliu be valymo priemonių. Svarbu: valdymo prietaisas nekeičiamas.

9. Trikčių šalinimas

Prietaise nėra įtampos. – Saugiklis neįjungtas arba sugedęs.

• Pakeiskite sugedusį saugiklį. – Nutrūko laidas.

• Įjunkite tinklo jungiklį.

• Įtampos indikatoriumi patikrinkite liniją. – Tinklo įvade įvyko trumpasis jungimas.

• Patikrinkite jungtis. Prietaisas neįsijungia. – Neteisingai nustatytas prieblandos lygis.

• Iš naujo nustatykite reagavimo ryškumą. – Tinklo jungiklis išjungtas.

• Įjunkite tinklo jungiklį. – Saugiklis neįjungtas arba sugedęs.

• Pakeiskite sugedusį saugiklį. – Jautrumo zona per maža arba nustatyta netin- kamai.

• Patikrinkite jautrumo zoną ir sureguliuokite. – Lemputė sugedo.

• Lemputė nekeičiama. Pakeiskite visą prietaisą. Prietaisas neišsijungia. – Nuolatinis judėjimas aptikimo zonoje.

• Patikrinkite aptikimo zoną.

• Esant poreikiui, apribokite arba pakeiskite jautrumo zoną. Prietaisas įsijungia nepageidaujamu laiku. – Judėjimas jautrumo zonoje, pvz., dėl gyvūnų, medžių arba automobilių.

• Patikrinkite aptikimo zoną.

• Esant poreikiui, apribokite arba pakeiskite jautrumo zoną. – Prietaisas juda, pvz., dėl vėjo gūsių arba kritulių.

• Prietaisą sumontuokite ant tvirto pagrindo.

Elektros prietaisai, priedai ir pakuotės turi būti perdirbami aplinkai nekenksmingu būdu. Neišmeskite elektros prietaisų kartu su buitinėmis atliekomis! Tik ES šalims Remiantis galiojančia Europos Sąjungos Direktyva dėl elektros ir elektronikos įrangos atliekų ir jos perkėlimo į nacionalinę teisę, nebetinkami naudoti elektros prietaisai turi būti renkami atskirai ir perdir- bami aplinkai nekenksmingu būdu.

11. Atitikties deklaracija

„STEINEL GmbH“ pareiškia, kad „LS 300 S / LS 300“ atitinka Direktyvos 2014/53/ES reikalavimus. Visą ES atitikties deklaracijos tekstą rasite šiuo adresu internete: www.steinel.de
