GEBRUIKSAANWIJZING GL 60 S STEINEL

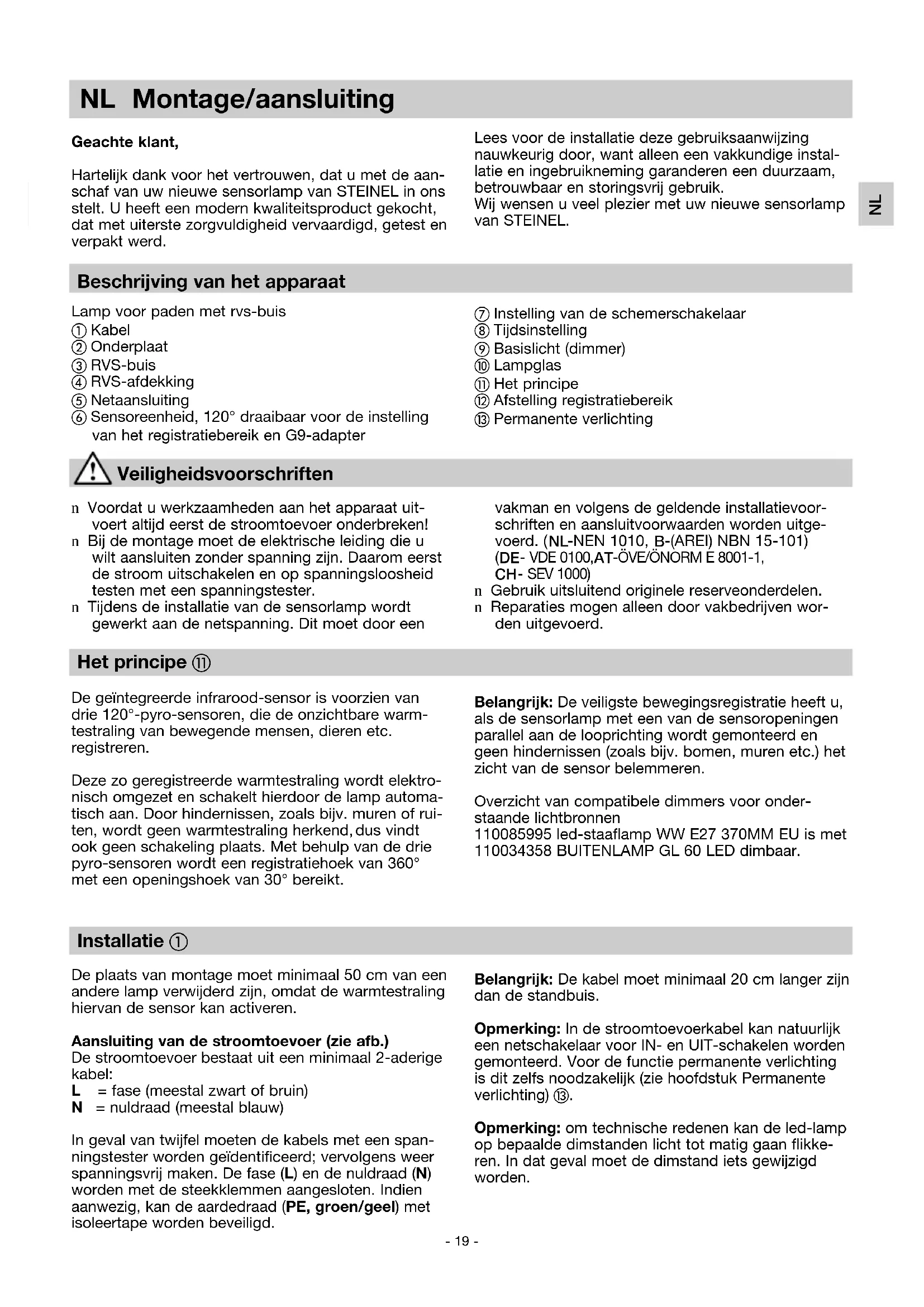

Uniquement pour les pays de l’UE: conformément à la directive européenne en vigueur relative aux appareils électriques et électroniques usagés et à son application dans le droit national, les appareils électriques qui ne fonctionnent plus doivent être collectés séparément des ordures ménagères et doivent faire l’objet d’un recycla- ge écologique. La lampe à détecteur est conçue pour allumer automati- quement la lumière. Les conditions atmosphériques peu- vent influencer le fonctionnement de la lampe à détecteur intégré car les fortes rafales de vent, la neige, la pluie ou la grêle peuvent provoquer un déclenchement intempestif, les variations brutales de température ne pouvant pas être différenciées des sources de chaleur. Si la lentille se salit, on la nettoiera avec un chiffon humide (ne pas utiliser de détergent). Le consommateur final peut remplacer lui-même la source lumineuse.- 19 - Installatie 햲 De plaats van montage moet minimaal 50 cm van een andere lamp verwijderd zijn, omdat de warmtestraling hiervan de sensor kan activeren. Aansluiting van de stroomtoevoer (zie afb.) De stroomtoevoer bestaat uit een minimaal 2-aderige kabel: L = fase (meestal zwart of bruin) N = nuldraad (meestal blauw) In geval van twijfel moeten de kabels met een span- ningstester worden geïdentificeerd; vervolgens weer spanningsvrij maken. De fase (L) en de nuldraad (N) worden met de steekklemmen aangesloten. Indien aanwezig, kan de aardedraad (PE, groen/geel) met isoleertape worden beveiligd. Het principe 햽 De geïntegreerde infrarood-sensor is voorzien van drie 120°-pyro-sensoren, die de onzichtbare warm- testraling van bewegende mensen, dieren etc. registreren. Deze zo geregistreerde warmtestraling wordt elektro- nisch omgezet en schakelt hierdoor de lamp automa- tisch aan. Door hindernissen, zoals bijv. muren of rui- ten, wordt geen warmtestraling herkend, dus vindt ook geen schakeling plaats. Met behulp van de drie pyro-sensoren wordt een registratiehoek van 360° met een openingshoek van 30° bereikt. Beschrijving van het apparaat Lamp voor paden met rvs-buis 햲 Kabel 햳 Onderplaat 햴 RVS-buis 햵 RVS-afdekking 햶 Netaansluiting 햷 Sensoreenheid, 120° draaibaar voor de instelling van het registratiebereik en G9-adapter NL Montage/aansluiting Geachte klant, Hartelijk dank voor het vertrouwen, dat u met de aan- schaf van uw nieuwe sensorlamp van STEINEL in ons stelt. U heeft een modern kwaliteitsproduct gekocht, dat met uiterste zorgvuldigheid vervaardigd, getest en verpakt werd. Veiligheidsvoorschriften n Voordat u werkzaamheden aan het apparaat uit- voert altijd eerst de stroomtoevoer onderbreken! n Bij de montage moet de elektrische leiding die u wilt aansluiten zonder spanning zijn. Daarom eerst de stroom uitschakelen en op spanningsloosheid testen met een spanningstester. n Tijdens de installatie van de sensorlamp wordt gewerkt aan de netspanning. Dit moet door een Lees voor de installatie deze gebruiksaanwijzing nauwkeurig door, want alleen een vakkundige instal- latie en ingebruikneming garanderen een duurzaam, betrouwbaar en storingsvrij gebruik. Wij wensen u veel plezier met uw nieuwe sensorlamp van STEINEL. vakman en volgens de geldende installatievoor- schriften en aansluitvoorwaarden worden uitge- voerd. (

- SEV 1000) n Gebruik uitsluitend originele reserveonderdelen. n Reparaties mogen alleen door vakbedrijven wor- den uitgevoerd. 햸 Instelling van de schemerschakelaar 햹 Tijdsinstelling 햺 Basislicht (dimmer) 햻 Lampglas 햽 Het principe 햾 Afstelling registratiebereik 햿 Permanente verlichting Belangrijk: De veiligste bewegingsregistratie heeft u, als de sensorlamp met een van de sensoropeningen parallel aan de looprichting wordt gemonteerd en geen hindernissen (zoals bijv. bomen, muren etc.) het zicht van de sensor belemmeren. Overzicht van compatibele dimmers voor onder- staande lichtbronnen 110085995 led-staaflamp WW E27 370MM EU is met 110034358 BUITENLAMP GL 60 LED dimbaar. Belangrijk: De kabel moet minimaal 20 cm langer zijn dan de standbuis. Opmerking: In de stroomtoevoerkabel kan natuurlijk een netschakelaar voor IN- en UIT-schakelen worden gemonteerd. Voor de functie permanente verlichting is dit zelfs noodzakelijk (zie hoofdstuk Permanente verlichting) 햿. Opmerking: om technische redenen kan de led-lamp op bepaalde dimstanden licht tot matig gaan flikke- ren. In dat geval moet de dimstand iets gewijzigd worden. NL- 20 - Technische gegevens Afmetingen (h x Ø): 1038 x Ø 120 (glas) / Ø 220 (voet) mm Netaansluiting: 220-240 V / 50/60 Hz Opgenomen vermogen (Pon)*: 9,2W/E27 Lichtstroom/efficiëntie lichtbron*: 954 lm, 104 lm/W Stand-by lamp: 0,8W Lichtstroom/efficiëntie: 781 lm, 79,9 lm/W Kleurtemperatuur*: 3000 K (warm wit) Index kleurweergave*: Ra=82 Gemiddelde levensduur*: L70B50 bij 25°C: >20.000uur Kleurconsistentie SDCM*: beginwaarde: 3 Lichtsterkteverdeling*:

Registratiehoek: 360° met 30° openingshoek Registratiereikwijdte: max. 12 m Schemerinstelling: 2-2000 lux Tijdinstelling: 5 sec. - 15 min. Permanente verlichting: instelbaar (4 uur) voorwaarde: aangesloten schakelaar in de stroomtoevoer Basislicht: 10-50% Bescherming: IP 44 Veiligheidsklasse: II Omgevingstemperatuur: - 20° C tot + 40° C Dit product heeft een lichtbron met energieklasse 'F'.

• voor bijgeleverde led-lampjes

30°30° 150°150° 60° 120° 60° 120° cd / 1000 lm 072C / 09C081C / 0C- 21 - Nadat de sensoreenheid gemonteerd en de netaan- sluiting uitgevoerd is, kan de sensorlamp in gebruik worden genomen. Naast de fitting van de lamp zijn Functies 햸, 햹, 햺 Reikwijkdte-instelling/afstelling 햾 De maximale reikwijdte van de sensor bedraagt 12 m. Het registratiebereik kan geoptimaliseerd worden. Met de meegeleverde afdekplaatjes kunnen willekeu- rig lenssegmenten worden afgedekt, resp. de reik- wijdte kan individueel worden verkort. Hierdoor wor- den verkeerde schakelingen door bijv. auto's, voet- de stelknoppen voor de schemerinstelling, tijdinstelling en nachtlichtregeling aangebracht. Schemerinstelling (drempelwaarde) 햸 (instelling af fabriek: daglichtstand 2000 lux) gangers etc. voorkomen of bepaalde gebieden gericht bewaakt. De afdekplaatjes kunnen langs de inkepin- gen verticaal en horizontaal worden afgebroken of met een schaar worden doorgeknipt. Doordat de sen- sor gedraaid kan worden, is een laatste fijnafstem- ming mogelijk. De drempelwaarde van de sensor kan traploos van 2-2000 lux worden ingesteld. Stelknop op gezet = daglichtstand ca. 2000 lux. Stelknop op gezet = nachtstand ca. 2 lux. Voor de instelling van het registratiebereik bij daglicht moet de stelknop op (daglichtstand) worden gezet. Uitschakelvertraging (tijdsinstelling) 햹 (instelling af fabriek: 5 sec.) De brandduur van de lamp kan traploos van 5 sec. tot 15 min. worden ingesteld. Stelknop op – gezet = kortste tijd Stelknop op + gezet = langste tijd (15 min.) Bij de instelling van het registratiebereik wordt geadviseerd om de kortste tijd – te kiezen. Basislicht 햺 (instelling af fabriek: dimmer uit: 0%) Het lichtvermogen van de lamp kan tot max. 50%, als permanente verlihting, traploos worden ingesteld. Dit houdt het volgende in: pas bij een beweging in het registratiebereik van de sensor wordt het licht van bijv. 1-4 watt basisverlichting naar het maximale licht- vermogen geschakeld. Opmerking: basislichtfunctie alleen met dimbare lichtbronnen. NL- 22 - Storingen Sensorlamp zonder spanning Sensorlamp schakelt niet aan Sensorlamp schakelt niet uit Sensorlamp schakelt ongewenst aan Sensorlamp reikwijdteverandering Rode led achter de lens brandt/knip- pert continu, hoewel er geen per- manente verlichting werd ingesteld Storing n zekering defect, niet ingescha- keld, kabel onderbroken n kortsluiting n nieuwe zekering, netschakelaar inschakelen; kabel testen met spanningstester n aansluitingen testen n bij daglicht, lichtinstelling staat op schemerstand n led-lamp defect n netschakelaar UIT n zekering defect n registratiebereik niet gericht ingesteld n interne elektrische zekering werd geactiveerd (rode led achter de lens brandt/knippert continu) n opnieuw instellen (toets 햸) n verwisselen n inschakelen n nieuwe zekering, eventueel aansluiting controleren n opnieuw instellen n sensorlamp uitschakelen of lamp controleren/vervangen en na 5 sec. opnieuw inschakelen n permanente beweging in het registratiebereik n basislicht op 50% n bereik controleren en eventueel opnieuw instellen n basislicht op 0 % zetten (toets 햺) n wind beweegt bomen en struiken in het registratiebereik n registratie van auto's op straat n plotselinge verandering van temperatuur door het weer (wind, regen, sneeuw) of afvoer- lucht van ventilatoren, open ramen n bereik veranderen n bereik veranderen n bereik veranderen, andere montageplaats kiezen n andere omgevings- temperaturen n registratiebereik door afdek- plaatjes nauwkeurig instellen n interne zekering geactiveerd n sensorlamp uitschakelen of lamp controleren/vervangen en na 5 sec. opnieuw inschakelen Oorzaak Oplossing Permanente verlichting 햿 Als er een netschakelaar in de kabel gemonteerd wordt, zijn naast het eenvoudige in- en uitschakelen ook de volgende functies mogelijk: Sensorstand

1) Licht inschakelen (indien lamp UIT):

Schakelaar 1 x UIT en AAN. De lamp blijft gedurende de ingestelde tijd aan.

2) Licht uitschakelen (indien lamp AAN):

Schakelaar 1 x UIT en AAN. De lamp gaat uit resp. schakelt over op sensorstand. Soft-lightstartfunctie De sensorlamp is uitgerust met een soft-lightstart- functie. Dat betekent, dat het licht bij inschakeling niet meteen naar het maximale vermogen gaat, maar dat de lichtsterkte binnen één seconde langzaam wordt verhoogd naar 100%. Volgens dit principe wordt het licht bij het uitschakelen ook weer lang- zaam gedimd. Permanente verlichting

1) Permanente verlichting inschakelen:

Schakelaar 2 x UIT en AAN. De lamp schakelt gedu- rende 4 uur over op permanente verlichting (rode LED achter de lens brandt). Vervolgens schakelt de lamp automatisch weer over op sensorstand (rode led achter de lens uit).

2) Permanente verlichting uitschakelen:

Schakelaar 1 x UIT en AAN. De lamp gaat uit resp. schakelt over op sensorstand. Belangrijk: Het meerdere malen op de schakelaar drukken moet snel achter elkaar gebeuren (ca. 0,5-1 sec.). Led-lampje flikkert n om technische redenen in diver- se dimstanden n dimstand wijzigen- 23 - Fabrieksgarantie Dit STEINEL-product is met grote zorgvuldigheid gefabriceerd, getest op goede werking en veiligheid volgens de geldende voorschriften, en aansluitend steekproefsgewijs gecontroleerd. STEINEL verleent garantie op de storingsvrije werking. De garantieter-mijn bedraagt 36 maanden en gaat in op de datum van aanschaf door de klant. Alle klachten, die berus-ten op materiaal- of fabricagefouten worden door ons opgelost. De garantie bestaat uit reparatie of vernieu-wen van de defecte onderdelen, door ons te beoor-delen. Garantie vervalt bij schade aan onderdelen, die aan slijtage onderhevig zijn en bij schade of gebre-ken, die door ondeskundig gebruik of onderhoud ont-staan. Verdere schade aan andere voorwerpen is uit-gesloten van garantie. De garantie wordt alleen verleend, als het niet-gede-monteerde apparaat met korte foutbeschrijving, kassa-bon of rekening (aankoopdatum en winkeliersstempel) goed verpakt aan het betreffende service-adres wordt opgestuurd. Reparatie-service: Informeer na afloop van de garantie-termijn of bij gebreken die niet onder de garantie vallen bij het dichtstbij-zijnde serviceadres naar de repara-tiemogelijkheden.

FABRIEKS JAAR GARANTIE Gebruik/onderhoud De sensorlamp is geschikt voor het automatisch inschakelen van licht. Weersinvloeden kunnen de werking van de sensorlamp beïnvloeden, bij hevige windvlagen, sneeuw, regen en hagel kan het tot foutieve schakelingen komen, omdat de plotselinge temperatuurswisselingen niet van warmtebronnen onderscheiden kunnen worden. De registratielens kan bij vervuiling met een vochtige doek (zonder reinigingsmiddel) worden schoongemaakt. Verwijderen Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecycled te worden.

Doe elektrische apparaten niet bij het huisvuil!
