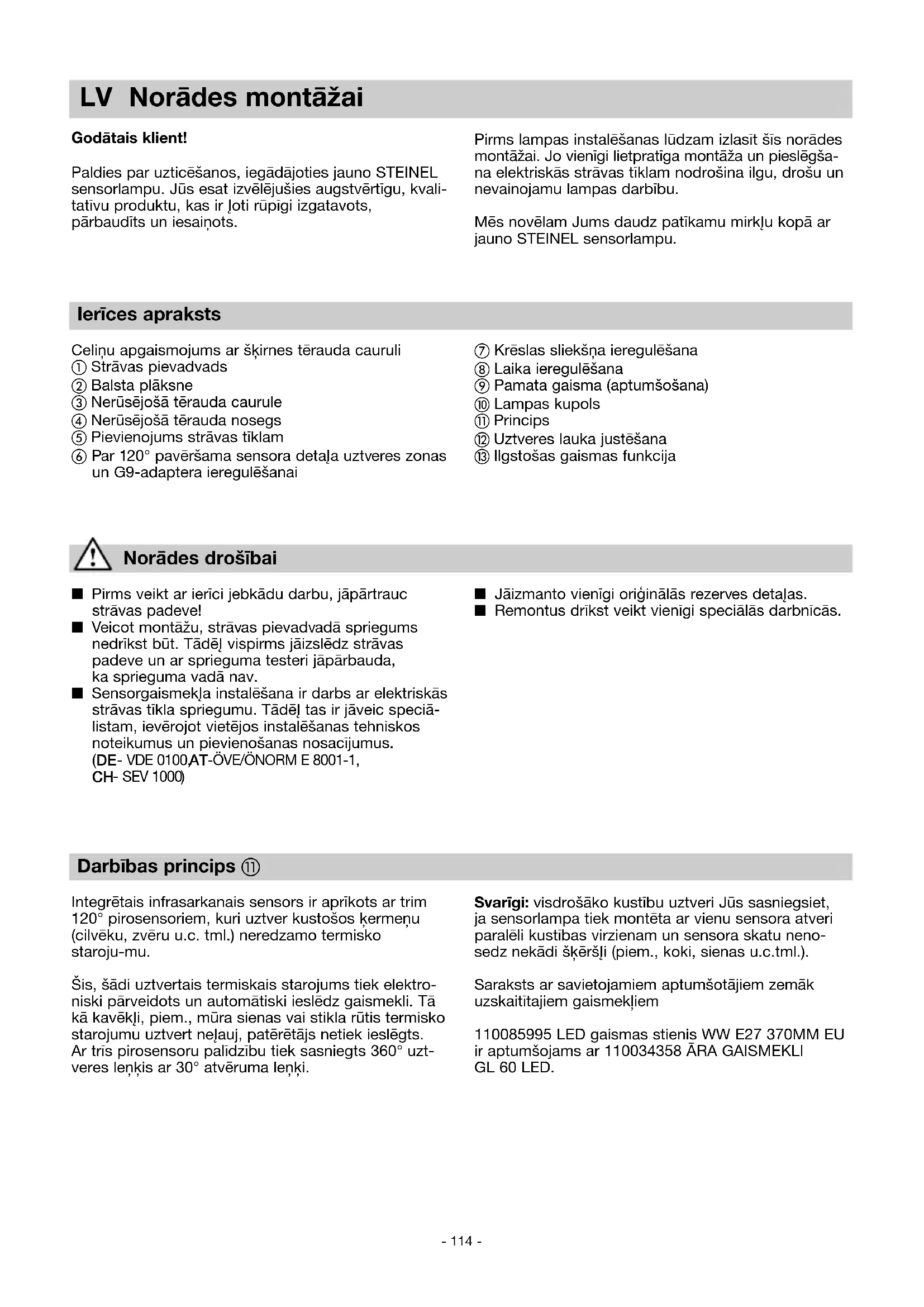

Tik ES šalims Remiantis galiojančia Europos Sąjungos Direktyva dėl elektros ir elektronikos įrangos atliekų ir jos perkėlimo į nacionalinę teisę, nebetinkami naudoti elektros prie- taisai turi būti renkami atskirai ir perdirbami aplinkai nekenksmingu būdu. Galutinis naudotojas gali pakeisti šviesos šaltinį. LT- 114 - Darbības princips 햽 Integrētais infrasarkanais sensors ir aprīkots ar trim 120° pirosensoriem, kuri uztver kustošos ķermeņu (cilvēku, zvēru u.c. tml.) neredzamo termisko staroju-mu. Šis, šādi uztvertais termiskais starojums tiek elektro- niski pārveidots un automātiski ieslēdz gaismekli. Tā kā kavēkĮi, piem., mūra sienas vai stikla rūtis termisko starojumu uztvert neĮauj, patērētājs netiek ieslēgts. Ar trīs pirosensoru palīdzību tiek sasniegts 360° uzt- veres leņķis ar 30° atvēruma leņķi. Ierīces apraksts Celiņu apgaismojums ar šķirnes tērauda cauruli 햲 Strāvas pievadvads 햳 Balsta plāksne 햴 Nerūsējošā tērauda caurule 햵 Nerūsējošā tērauda nosegs 햶 Pievienojums strāvas tīklam 햷 Par 120° pavēršama sensora detaĮa uztveres zonas un G9-adaptera ieregulēšanai LV Norādes montāžai Godātais klient! Paldies par uzticēšanos, iegādājoties jauno STEINEL sensorlampu. Jūs esat izvēlējušies augstvērtīgu, kvali- tatīvu produktu, kas ir Įoti rūpīgi izgatavots, pārbaudīts un iesaiņots. Norādes drošībai n Pirms veikt ar ierīci jebkādu darbu, jāpārtrauc strāvas padeve! n Veicot montāžu, strāvas pievadvadā spriegums nedrīkst būt. TādēĮ vispirms jāizslēdz strāvas padeve un ar sprieguma testeri jāpārbauda, ka sprieguma vadā nav. n SensorgaismekĮa instalēšana ir darbs ar elektriskās strāvas tīkla spriegumu. TādēĮ tas ir jāveic speciā- listam, ievērojot vietējos instalēšanas tehniskos noteikumus un pievienošanas nosacījumus.

Pirms lampas instalēšanas lūdzam izlasīt šīs norādes montāžai. Jo vienīgi lietpratīga montāža un pieslēgša- na elektriskās strāvas tīklam nodrošina ilgu, drošu un nevainojamu lampas darbību. Mēs novēlam Jums daudz patīkamu mirkĮu kopā ar jauno STEINEL sensorlampu. n Jāizmanto vienīgi oriģinālās rezerves detaĮas. n Remontus drīkst veikt vienīgi speciālās darbnīcās. 햸 Krēslas sliekšņa ieregulēšana 햹 Laika ieregulēšana 햺 Pamata gaisma (aptumšošana) 햻 Lampas kupols 햽 Princips 햾 Uztveres lauka justēšana 햿 Ilgstošas gaismas funkcija Svarīgi: visdrošāko kustību uztveri Jūs sasniegsiet, ja sensorlampa tiek montēta ar vienu sensora atveri paralēli kustības virzienam un sensora skatu neno- sedz nekādi šķēršĮi (piem., koki, sienas u.c.tml.). Saraksts ar savietojamiem aptumšotājiem zemāk uzskaitītajiem gaismekļiem 110085995 LED gaismas stienis WW E27 370MM EU ir aptumšojams ar 110034358 ĀRA GAISMEKLI

햲 - instalēšana Ierīcei ir jāatrodas vismaz 50 cm attālumā no kāda ci-ta gaismekĮa, jo tā termiskais starojums var izraisīt sistēmas kĮūmainu ieslēgšanu Pievienošana strāvas pievadvadam (skat. att.). Strāvas pievadvadam ir jābūt vismaz 2-dzīslu kabe- lim: L = fāze (parasti melna vai brūna) N = nulles vads (parasti zils) Ja radušās šaubas, atsevišķās kabeĮa dzīslas ir jāpār- bauda ar sprieguma testeri. Pēc tam kabelis atkal ir jāatvieno no strāvas tīkla. Fāze (L) un nulles vads (N) ir jāpievieno lustras spailēm. Ja ir aizsargvads, tad tas (PE, zaĮš/dzeltens) ir jānoizolē ar izolācijas lentu. Svarīgi: strāvas pievadvadam ir jābūt vismaz 20 cm garākam par balsta cauruli. Norāde: Protams, strāvas pievadvadā var ierīkot tīkla slēdzi strāvas ieslēgšanai un izslēgšanai. Ilgstošam apgaismojumam tas ir priekšnosacījums (skat. sadaĮu Ilgsto-šais apgaismojums) 햿. Norāde: Tehnisku iemeslu dēļ atsevišķos aptumšo- šanas līmeņos var būt viegla līdz vidēji spēcīga LED spuldzes ņirbēšana. Šajā gadījumā ir mazliet jāizmai- na aptumšošanas līmenis.

Tehniskie dati Izmēri (A x Ø) 1038 x Ø 120 (stikls) / Ø 220 (kāja) mm Barošanas spriegums: 220–240 V / 50/60 Hz Jaudas patēriņš (Pon)*: 9,2 W / E 27 Gaismas plūsma/efektivitāte*: 954 lm / 104 lm/W Standby gaismeklis: 0,8 W Gaismas plūsma/efektivitāte: 781 lm / 79,9 lm/W Gaismas krāsas temperatūra: 3000 Kelvini (silti balta) Krāsas attēlošanas indekss*: Ra = 82 Vidējs dzīves ilgums*: L70B50 pie 25°C: >20 000 h Krāsas konstistence SDCM: Sākuma vērtība: 3 Gaismas stipruma sadalījums*:

Uztveres leņķis: 360° ar 30° atvēruma leņķi Uztveres sniedzamība: maks. 12 m Krēslas sliekšņa iestatīšana: 2–2000 luksi Laika iestatīšana: 5 s - 15 min Ilgstošais apgaismojums: sēdzams (4 h) Priekšnoteikums: tīkla pievadvadam pieslēgts slēdzis Pamata apgaismojums: 10-50 % Aizsardzības klase: IP 44 Elektroizolācijas drošības klase: II Apkārtējā temperatūra: no - 20 °C līdz + 40 °C Šai precei ir gaismas avots ar "F" enerģijas efektivitātes klasi

30°30° 150°150° 60° 120° 60° 120° cd / 1000 lm 072C / 09C081C / 0C- 116 - Ilgstošais apgaismojums 햿 Ja strāvas pievadvadā ir ierīkots tīkla slēdzis, bez parastās ie- un izslēgšanas ir iespējamas vēl šādas funkcijas: Sensora darbība:

1) Apgaismojuma ieslēgšana (ja gaismeklis ir

IZSLĒGTS): slēdzis 1 x IZSL un IESL. Gaismeklis paliek degam visu ieregulēto laiku.

2) Apgaismojuma izslēgšana (ja gaismeklis DEG):

slēdzis 1 x IZSL un IESL. Gaismeklis nodziest, resp., pāriet sensordarbības režīmā. Ilgstošais apgaismojums

1) Ilgstošā apgaismojuma ieslēgšana:

slēdzis 2 x IZSL un IESL. Gaismeklis tiek ieslēgts 4 stundu ilgstošam apgaismojumam (aiz lēcas deg sarkanā diode). Nobeidzot, gaismeklis automātiski pāriet atpakaĮ sensordarbības režīmā (sarkanā LED aiz lēcas nedeg).

2) Ilgstošā apgaismojuma izslēgšana:

slēdzis 1 x IZSL un IESL. Gaismeklis nodziest, resp., pāriet sensordarbības režīmā. Svarīgi: vairākkārtējai slēdža darbināšanai ir jānotiek ātri vie-nai pēc otras (0,5-1 sek. laikā). Pēc tam, kad sensorvienība ir pilnībā uzstādīta un pie- slēgta elektrotīklam, sensorgaismekli var sākt lietot. Funkcijas 햸, 햹, 햺 Sniedzamības ieregulēšana/Justēšana 햾 Sensora maksimālā sniedzamība ir 12 m. Ja ir vaja- dzīgs, uztveres zonu var izmainīt. Ar klātpieliktajām nosegčaulām var nosegt jebkuru lēcas segmentu skaitu, resp., individuāli samazināt sensora sniedza- mību. Šādi var novērst piem., apgaismojuma kĮūmai nu ieslēgšanos garāmbraucošo automašīnu un Blakus gaismekļa ietvaram atrodas regulatori krēslas, laika un pamata funkciju regulēšanai. Krēslas sliekšņa ieregulējums (reakcijas slieksnis) 햸 (Rūpnīcā veiktais ieregulējums: darbība dienasgaismā 2000 Lux) garāmgājēju dēĮ vai arī mērķtiecīgi uzraudzīt apdrau- dētās vietas. Nosegčaulas var atdalīt pa iepriekš veik- tiem ierobojumiem kā pa vertikāli, tā pa horizontāli vai arī nogriezt tās ar grieznēm. Iespēja sensoru pagriezt Įauj to pieregulēt pavisam precīzi. Sensora reakcijas slieksni bez starppakāpēm var iere- gulēt robežās no 2-2000 Lux. Uz novietots regulātors = darbība dienasgaismā, apm., 2000 Lux. Uz novietots regulātors = darbība naktī, apm., 2 Lux. Uztveres zonas ieregulēšanai dienasgaismā regulātors ir jānovieto uz (darbība dienasgaismā). Izslēgšanas aizture (laika ieregulējums) 햹 (Rūpnīcā veiktais ieregulējums: 5 sek) Apgaismojuma ilgumu bez starppakāpēm var iere- gulēt robežās no 5 sek. līdz 15 min. Uz – novietots regulātors = īsākais laiks. Uz + novietots regulātors = garākais laiks (15 min.). Ieregulējot uztveres zonu, ieteicams izvēlēties īsāko laiku. Pamata gaisma 햺 (Rūpnīcā veiktais ieregulējums: slāpētājs ir izslēgts: 0%) Vēlamo gaismekļa degšanas jaudu iespējams iestatīt bez pakāpēm līdz maks. 50 % kā ilgstošo apgaismoju- mu. Tas nozīmē: vienīgi tad, ja sensora uztveres zonā ir uztverta kustība, piem., 1-4 W pamata apgaismojums, tiek ieslēgta maksimālā apgaismojuma jauda. Norāde! Pamata gaismas funkcija tikai ar aptumšoja- mām spuldzēm. 2-2000 Lux 5 sek. - 15 min. 0-50%- 117 - Darbības traucējumi Sensorlampai netiek pievadīta strāva Sensorlampa neieslēdzas Sensorlampa neizslēdzas Sensors ieslēdzas nevajadzīgi Sensora sniedzamības izmaiņas Sarkanā LED aiz lēcas deg/nepār- traukti mirgo, lai gan nav iestatīta ilgstošā gaisma KĮūme n Bojāts drošinātājs, sensors nav ieslēgts, bojāts strāvas pievad- vads n Īssavienojums strāvas pievadvadā n Drošinātājs ir jānomaina, jāieslēdz tīkla slēdzis, strāvas pie-vadvads ir jāpārbauda ar sprie-guma testeri n Jāpārbauda pievienojumi n Darbībai dienasgaismā krēslas slieksnis ieregulēts darbam naktī n Bojāts LED gaismas avots n Tīkla slēdzis ir IZSLĒGTS n Bojāts drošinātājs n Neprecīzi ieregulēta uztveres zona n Aktīvs iekšējais elektriskais drošinātājs (sarkanā LED aiz lēcas deg/nepārtraukti mirgo) n Jāpārregulē krēslas slieksnis (regulātors 햸) n Nomainiet n Tīkla slēdzis ir jāieslēdz n Drošinātājs ir jānomaina, resp., jāpārbauda pievienojums n Uztveres zona ir jāpārregulē n Izslēdziet sensorgaismekli vai pārbaudiet/nomainiet spuldzi un pēc 5 s atkal ieslēdziet n Uztveres zonā notiek nepār- traukta kustība. n Pamata gaisma uz 50% n Uztveres zona ir jāpārbauda un jāpieregulē, resp., jānosedz. n Pamata gaismu iestatiet uz 0%. (regulātors 햺) n Uztveres zonā vējš kustina ko-kus un krūmus n Tiek uztvertas automašīnas uz ielas n Laika apstākĮu izraisītas krasas temperatūras izmaiņas (vējš, lietus, sniegs) vai arī gaisa plūs- ma no ventilātoriem, atvērtiem logiem n Uztveres zona ir jāpārregulē n Uztveres zona ir jāpārregulē n Uztveres zona ir jāizmaina. Jāizmaina lampas montāžas vieta n Citas apkārtējās vides tempera- tūras n Uztveres zona ar nosegčaulām ir jā ieregulē precīzi n Aktīvs iekšējais drošinātājs n Izslēdziet sensorgaismekli vai pārbaudiet/nomainiet spuldzi un pēc 5 s atkal ieslēdziet Cēlonis KĮūmes novēršana Apgaismojuma maigā ieslēgšana Sensorlampai ir apgaismojuma maigās ieslēgšanas funkcija. Tas nozīmē, ka, ieslēdzot, apgaismojums nespīd ar pilnu jaudu, bet tā pieaug lēnām, pakā- peniski, vienas sekundes laikā sasniedzot 100%. Tieši tāpat apgaismojums tiek samazināts, to izslē-dzot. LED gaismas avots ņirb n Dažādos aptumšošanas līmeņos tehnisku iemeslu dēļ n Izmainiet aptumšošanas līmeni LV- 118 - Ražotāja garantija Šis STEINEL izstrādājums ir izgatavots Įoti rūpīgi. Tā darbība un drošība ir pārbaudīta saskaņā ar spēkā esošajiem priekšrakstiem un nobeigumā tas ir pakĮauts izlases veida pārbaudei. STEINEL garantē nevainoja-mas produkta īpašības un darbību. Garanti- jas termiņš ir 36 mēneši kopš dienas, kad patērētājs to nopircis. Garantijas saistības paredz to bojājumu novēršanu, kas radušies materiāla vai ražošanas pro- cesa dēĮ. Garantijas saistības paredz bojāto detaĮu remontu vai nomaiņu pēc ražotāja izvēles. Garantijas saistības neattiecas uz nodilumam pakĮauto detaĮu bojājumiem, kā arī uz bojājumiem un defektiem, kas saistīti ar nelietpratīgu rīcību vai apkopi. Garantijas saistības neattiecas arī uz citiem objektiem, kas varē- tu tikt bojāti ierīces darbības rezultātā. Garantija ir spēkā vienīgi tad, ja ierīce neizjauktā veidā, kopā ar kases čeku vai rēķinu (ar pirkšanas datumu un pārdevēja zīmogu), labi iesaiņota tiek nosūtīta attiecīgai servisa nodaĮai vai arī 6 mēnešu laikā tiek nodota atpakaĮ tās pārdevējam. Remonta pakalpojumi: Pēc garantijas laika beigām vai bojājumu bez tiesībām uz garantijas servisu gadījumos vērsieties tuvākajā servisa punktā, lai noskaidraidrotu, kādas remonta iespējas Jums tiek piedāvātas.

GADU GARANTIJA Darbība / Apkope Sensorlampa ir domāta automātiskai apgaismojuma ieslēgšanai. Sensorlampas darbību var ietekmēt laika apstākĮi. Stiprās vēja brāzmās, sniegā, lietū un krusā var gadīties kĮūme, jo pēkšņas temperatūras izmaiņas var tikt atpazītas arī kā siltuma avots. Notraipītu uztveres lēcu var notīrīt ar mitru drāniņu (nelietojot tīrī-šanas līdzekĮus). Utilizācija Elektroierīces, piederumi un iepakojumi jānodod dabai draudzīgai atkārtotai pārstrādei.

Tikai ES valstīm: Atbilstoši Eiropas vadlīnijām par vecām elektroierīcēm un elektroniskām ierīcēm, un to lietojumam nacionā- lās tiesībās, nefunkcējošas elektroierīces jāsavāc atsevišķi un tās jānodod dabai draudzīgai atkārtotai pārstrādei. Gaismas avotu var nomainīt gala patērētājs.- 119 - Принцип действия
