KASUTUSJUHEND GL 60 S STEINEL

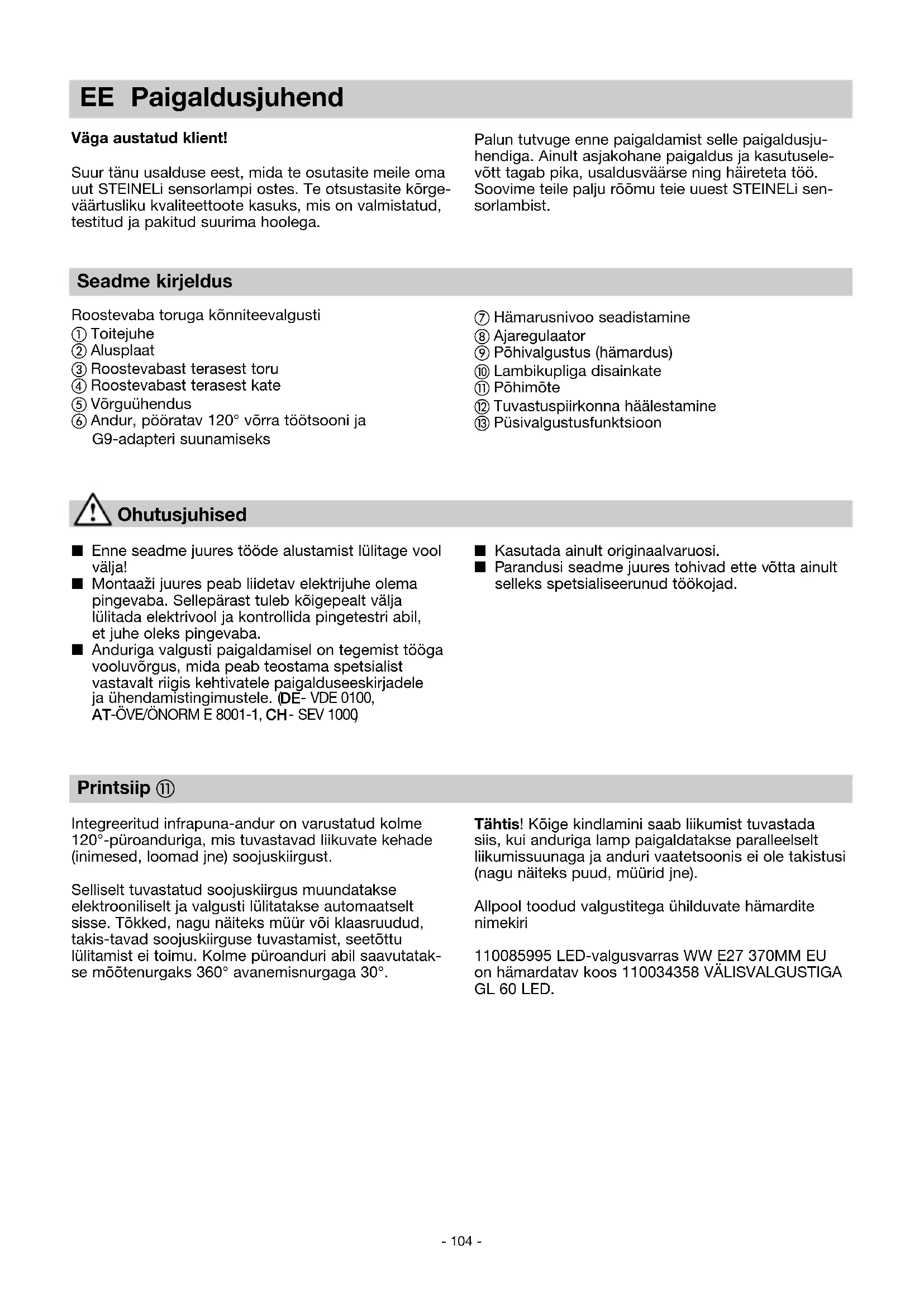

Samo za zemlje EU: Prema važećim europskim direktivama za stare elek-trične i elektroničke uređaje i njihovoj implementaciji u nacionalno pravo, električni uređaji koji se više ne mogu koristiti moraju se posebno sakupiti i zbrinuti na ekološki način odvozom na reciklažu. Krajnji korisnik može zamijeniti izvor svjetlosti.- 104 - Printsiip 햽 Integreeritud infrapuna-andur on varustatud kolme 120°-püroanduriga, mis tuvastavad liikuvate kehade (inimesed, loomad jne) soojuskiirgust. Selliselt tuvastatud soojuskiirgus muundatakse elektrooniliselt ja valgusti lülitatakse automaatselt sisse. Tõkked, nagu näiteks müür või klaasruudud, takis-tavad soojuskiirguse tuvastamist, seetõttu lülitamist ei toimu. Kolme püroanduri abil saavutatak- se mõõtenurgaks 360° avanemisnurgaga 30°. Seadme kirjeldus Roostevaba toruga kõnniteevalgusti 햲 Toitejuhe 햳 Alusplaat 햴 Roostevabast terasest toru 햵 Roostevabast terasest kate 햶 Võrguühendus 햷 Andur, pööratav 120° võrra töötsooni ja G9-adapteri suunamiseks EE Paigaldusjuhend Väga austatud klient! Suur tänu usalduse eest, mida te osutasite meile oma uut STEINELi sensorlampi ostes. Te otsustasite kõrge- väärtusliku kvaliteettoote kasuks, mis on valmistatud, testitud ja pakitud suurima hoolega. Ohutusjuhised n Enne seadme juures tööde alustamist lülitage vool välja! n Montaaži juures peab liidetav elektrijuhe olema pingevaba. Sellepärast tuleb kõigepealt välja lülitada elektrivool ja kontrollida pingetestri abil, et juhe oleks pingevaba. n Anduriga valgusti paigaldamisel on tegemist tööga vooluvõrgus, mida peab teostama spetsialist vastavalt riigis kehtivatele paigalduseeskirjadele ja ühendamistingimustele. (

Palun tutvuge enne paigaldamist selle paigaldusju- hendiga. Ainult asjakohane paigaldus ja kasutusele- võtt tagab pika, usaldusväärse ning häireteta töö. Soovime teile palju rõõmu teie uuest STEINELi sen- sorlambist. n Kasutada ainult originaalvaruosi. n Parandusi seadme juures tohivad ette võtta ainult selleks spetsialiseerunud töökojad. 햸 Hämarusnivoo seadistamine 햹 Ajaregulaator 햺 Põhivalgustus (hämardus) 햻 Lambikupliga disainkate 햽 Põhimõte 햾 Tuvastuspiirkonna häälestamine 햿 Püsivalgustusfunktsioon Tähtis! Kõige kindlamini saab liikumist tuvastada siis, kui anduriga lamp paigaldatakse paralleelselt liikumissuunaga ja anduri vaatetsoonis ei ole takistusi (nagu näiteks puud, müürid jne). Allpool toodud valgustitega ühilduvate hämardite nimekiri 110085995 LED-valgusvarras WW E27 370MM EU on hämardatav koos 110034358 VÄLISVALGUSTIGA

Paigaldamine 햲 Paigalduskoht peab jääma vähemalt 50 cm kaugusele teisest lambist, sest soojuskiirgus võib põhjustada süsteemi käivitumist. Võrgujuhtme ühendamine (vt joonist) Võrgujuhe koosneb ühest vähemalt 2-soonelisest kaablist: L = faas (enamasti must või pruun) N = nulljuhe (tavaliselt sinine) Kahtluse korral identifitseerige kaablid pingetestriga; seejärel lülitage pinge uuesti välja. Faasijuhe (L) ja nulljuhe (N) ühendatakse pistikklemmide külge. Kui olemas, võib maandusjuhtme (PE, roheline/ kollane) isoleerida isoleerpaela abil. Tähtis! Ü Juhe peab olema vähemalt 20 cm pikem kui alustoru. Juhis: Võrgujuhtmele võib sisse- ja väljalülitamiseks loomulikult paigaldada ka võrgulüliti. Püsivalguse jaoks on see tingimata vajalik (vt peatükki Püsivalgus)

Juhis: Tehniliselt tingitult võib tekkida teatud hämar- dusastmetel LED valgusallikal kerge kuni keskmise tugevusega värelus. Sel juhul tuleb hämardustaset veidi muuta.

Tehnilised andmed Mõõtmed (K x Ø): 1038 x Ø 120 (klaas) / Ø 220 (jalg) mm Võrguühendus 220 – 240 V / 50/60 Hz Võimsustarve (Pon)*: 9,2 W / E 27 Valgusti* valgusvoog/tõhusus: 954 lm, 104 lm/W Ooterežiimi tuled: 0,8 W Valgusvoog/tõhusus: 781 lm, 79,9 lm/W Värvitemperatuur*: 3000 K (soe-valge) Värvuse taasesitusindeks*: Ra = 82 Keskmine mõõtmise tööiga*: L70B50 temperatuuril 25 °C: > 20 000 h Värvikonsistents SDCM*: Algväärtus: 3 Valgustugevuse jaotus*:

Tuvastusnurk: 360° avatusnurgaga 30° Tuvastusraadius: max 12 m Hämaruse seadmine: 2 – 2000 lx Aja seadmine: 5 s – 15 min Püsivalgustus: lülitatav (4 h) Eeldus: võrgujuhtmesse on ühendatud lüliti Põhivalgustus: 10-50 % Kaitseliik: IP 44 Kaitseklass: II Keskkonnatemperatuur: -20 °C kuni +40 °C Sisaldab F-energiatõhususklassi valgusallikat.

30°30° 150°150° 60° 120° 60° 120° cd / 1000 lm 072C / 09C081C / 0C- 106 - Pärast sensorimooduli monteerimist ja võrguühenduse loomist saab sensorvalgusti töösse võtta. Valgusti rea- Funktsioonid 햸, 햹, 햺 Mõõtepiirkonna seadistamine/justeerimine 햾 Anduri maksimaalne töökaugus on 12 m. Töötsooni on võimalik vastavalt vajadusele optimeerida. Kaasas- olevate kattesirmide abil on võimalik ükskõik kui palju läätsesegmente kinni katta või mõõtepiirkonda indivi- duaalselt vähendada. Sel viisil saab vältida näiteks autode, möödakäijate jne tekitatavaid valelülitusi või geerimise kõrval paiknevad seaderegulaatorid hämar- dus-, aja- ja põhivalgustuse reguleerimiseks. Hämarusnivoo seadistamine (lülituslävi) 햸 Tehaseseadistus: Päevavalgusrežiim 2000 lux) jälgida ohukohti suunatult. Kattesirme võib murda piki ettevalmistatud vertikaalseid või horisontaalseid sooni või lõigata kääride abil. Anduri pööramisvõimalus või- maldab teostada kõige täpsemat lõplikku täppis- justeerimist. Astmeteta seadistatav anduri lülituslävi 2-2000 lux. Regulaator on seadistatud = päevavalgusrežiim ca 2000 lux. Regulaator on seadistatud = hämarusrežiim ca 2 lux. Töötsooni seadistamiseks päevavalguse korral tuleb regulaator keerata (päevavalgusrežiim) peale. Viivitusega väljalülitamine (aja seadistamine) 햹 (tehasepoolne seadistus: 5 sek) Astmeteta seadistatav sisselülitus kestvusega 5 sek kuni 15 min. Regulaator on seadistatud – = lühim aeg Regulaator on seadistatud + = pikim aeg (15 min.) Töötsooni seadistamisel on soovitav valida lühim aeg –. Põhivalgusti 햺 (Tehaseseadistus: Dimmer välja lülitatud: 0%) Lambi valgustusvõimsuse saab püsivalgustusena sujuvalt kuni max 50 % peale seadistada. See tähen- dab: Alles sensori tuvastuspiirkonnas esineva liikumi- se korral lülitatakse valgustus nt 1-4-vatiselt püsival- gustuselt maksimaalsele valgustusvõimsusele. Märkus: Põhivalgustusfunktsioon ainult koos hämar- datavate valgustitega. 2-2000 lux 5 sek - 15 min 0-50%- 107 - Häired seadme töös Sensorlambil puudub toitepinge Anduriga lamp ei lülitu sisse Anduriga lamp ei lülitu välja Sensorlamp lülitub iseenesest sisse Sensorlambi tegevusraadius on muutunud Punane LED läätse taga põleb alaliselt /vilgub, kuigi alaliselt põlevat tuld pole seadistatud Häire n kaitse on defektne, ei ole sisse lülitatud, elektrijuhe katkenud n lühis n paigaldage uus kaitse, lülitage võrgulüliti sisse; kontrollige juhet pingetestriga n kontrollige ühendusi n päevarežiimil, hämaruse regulaa- tor on öörežiimil n LED valgusallikas defektne n võrgulüliti on asendis VÄLJAS n kaitse on defektne n mõjupiirkond ei ole seadistatud suunatult n sisemine kaitse on sisse lülitunud (Punased LEDid läätse taga põle- vad alaliselt /vilguvad) n seadistage uuesti (regulaator 햸) n vahetage välja n lülitage sisse n paigaldage uus kaitse või kont-rollige ühendust n justeerige uuesti n lülitage sensorlamp välja ja kont- rollige üle/vahetage valgusallikas ning lülitage 5 sek pärast taas sisse n pidev liikumine mõjupiirkonnas n põhivalgustus 50% n kontrollige tsooni, vajadusel justeerige uuesti n põhivalgustuse seadistamine 0% (regulaator 햺) n tuul liigutab mõjupiirkonnas puid ja põõsaid n tänaval liiguvad autod n äkilised ilmastikust tingitud temperatuurimuutused (tuul, vihm, lumi) või ventilaatoritest, avatud akendest väljuv õhk n seadistage tsoon ümber n seadistage tsoon ümber n muutke piirkonda, muutke paigalduskohta n ümbritsev temperatuur on muutunud n seadistage töötsoon täpselt kattekausside abil n sisemine kaitse on sisse lülitunud n lülitage sensorlamp välja ja kont- rollige üle/vahetage valgusallikas ning lülitage 5 sek pärast taas sisse Põhjus Kõrvaldamine Püsivalgusfunktsioon 햿 Juhul, kui võrgujuhtme külge paigaldatakse võrgulüliti, on lisaks lihtsale sisse- ja väljalülitamisele võimalikud järgmised funktsioonid: Andurirežiim

1) Valgus sisselülitamine (kui valgusti on VÄLJA

LÜLITATUD): Lüliti 1 x VÄLJAS ja SEES. Valgusti jääb seadistatud ajaks sisselülitatuks.

2) Valguse väljalülitamine (kui valgusti on SISSE

LÜLITATUD): Lüliti 1 x VÄLJAS ja SEES. Valgusti lülitub välja või ümber andurirežiimi. Pikkamööda süttiv valgus Anduriga lambil on olemas valguse aeglase sisselülit- umise funktsioon. See tähendab seda, et valgus ei lülitu sisselülitamisel maksimaalsele võimsusele mitte kohe, vaid heledust suurendatakse ühe sekundi jook- sul pikkamööda kuni 100%-ni. Samamoodi reguleeri- takse väljalülitamisel valgust aeglaselt väiksemaks. Püsivalgusreiim

1) Püsivalguse sisselülitamine:

Lüliti 2 x VÄLJAS ja SEES. Valgusti lülitatakse 4 tun- niks püsivalgusrežiimi (läätse taga asuv punane valgus- diood põleb). Seejärel lülitub see automaatselt uuesti jälle ümber andurirežiimi (Punane LED läätse taga on väljalülitatud).

2) Püsivalguse väljalülitamine:

Lüliti 1 x VÄLJAS ja SEES. Valgusti lülitub välja või ümber andurireiimi. Tähtis! Lülitile mitmekordne vajutamine peab toimuma kiiresti üksteise järel (vahemikus 0,5-1 sek). LED valgusallikas väreleb n tehniliselt tingitud erinevates hämardusastmetes n muutke hämardustaset EE- 108 - Tootja garantii SEE STEINELi toode on valmistatud suurima hoolega, kontrollitud töökindluse ja ohutuse osas kehtivate eeskirjade järgi ning läbinud pistelise kontrolli. STEINEL annab garantii toote laitmatu kvaliteedi ja töökorras oleku kohta. Garantiiaeg on 36 kuud ja algab tarbijale toote ostmise päevast. Me kõrvaldame puudused, mis põhinevad materjali- või tootmisvigadel. Garantiitööde puhul puudulik osa kas remonditakse või vahetatakse välja. Valiku teeme meie. Garantii ei kehti kuluvate osade, defektide ja kahjude kohta, mis on tekkinud oskamatu käsitsemise või oskamatu hoolduse tagajär- jel. Kaugemale ulatuvad jätkukahjud võõraste esemete suhtes on välistatud. Garantii säilib ainult juhul, kui lahtivõtmata seade hästi pakitult koos lühikese veakirjeldusega, kassatekiga vôi arvega (ostukuupäev ja kaupleja tempel) vastavasse teeninduskohta saadetakse. Remonditeenus: Pärast garantiiaja möödumist või puuduste korral, millele garantii ei kehti, küsige parandamisvõimaluste kohta teenindusjaamast järele.

TOOTJA AASTAT GARANTIID Käitamine/hooldus Anduriga lampi sobib kasutada valgustuse automaat- seks lülitamiseks. Ilmastikumõjud võivad mõjutada anduriga lambi tööd, tugevate tuulepuhangute, lume, vihma, rahe korral võib esineda ebaõigeid sisselülitu- misi, sest äkilisi temperatuurikõikumisi ei ole soojusal- likatest võimalik eristada. Mõõteläätse võib selle mustumise korral puhastada niiske lapiga (ilma puhastusvahenditeta). Utiliseerimine Elektriseadmed, lisatarvikud ja pakendid tuleb suuna- ta keskkonnateadlikku taaskasutusse.
