L 666 S - Lamp STEINEL - Tasuta kasutusjuhend

Toote tüüp	LED-valgusti liikumisanduriga
Mõõtmed (K × L × S)	269 × 102 × 122 mm
Toiteallikas	220-240 V, 50/60 Hz
Tarbitav võimsus (P_on)	8,50 W
Valgusvoog	596 lm
Värvustemperatuur	3000 K (soe valge)
Värviedastus (Ra)	82
Tuvastusnurk	360° nurgaavaga 90°
Anduri ulatus	7 m (tangentsiaalne)
Reguleeritav viivitus	5 s - 15 min
Sisselülituslävi	2 - 1000 lx
Programmid	4 programmi: P1 standard, P2 mugavus, P3 ökonoomne mugavus, P4 Nightmatic
Sundtöö	Lülitatav 4 h
Märgistusfunktsioon	Jah (umbes 10% võimsusest)
Kaitseaste	IP44
Kaitseklass	I
Löögikindlus	IK07
Ümbritsev temperatuur	-20 °C kuni +50 °C
Keskmine eluiga	60 000 h (L70B50 25°C juures)
Energiatõhususe klass	E
Tarne sisu	Valgusti, 3 pistikuga katet
Hooldus ja puhastus	Puhastada niiske lapiga, ilma pesuaineta
Ohutus	Enne sekkumist katkestada toide; paigaldus professionaali poolt vastavalt standardile NF C-15100
Varuosad ja remonditavus	Valgusallikas ei ole asendatav; rikke korral vahetada kogu valgusti
Garantii	5 aastat tootja garantii

Korduma kippuvad küsimused - L 666 S STEINEL

Miks minu lamp L 666 S ei sütti?

Mitu võimalikku põhjust: sisselülituslävi võib olla seatud öörežiimile (asend "kuu"), võrgulüliti võib olla VÄLJAS, kaitse võib olla välja löönud või tuvastusala võib olla valesti suunatud. Kontrollige iga punkti ja reguleerige seadeid vastavalt vajadusele.

Kuidas reguleerida sisselülitusläve?

Sisselülitusläve reguleeritakse nupuga (H), mis asub eemaldataval anduril. Keerake seda 2 lx (öine töö) kuni 1000 lx (päevane töö). Päevavalges testimiseks seadke see sümbolile ⚙ (päevane töö).

Mida teha, kui lamp ei kustu?

See võib olla tingitud pidevast liikumisest tuvastusalas, valesti kinnitatud andurist või ökonoomse mugavusprogrammi (P3) kalibreerimisest. Kontrollige ka, et ükski Wi-Fi seade ei oleks liiga lähedal (kaugus > 3 m).

Kuidas reguleerida tuvastusala?

Kasutage kaasasolevaid pistikuga katteid, et varjata teatud objektiivi segmente. Saate need murda vastavalt ettenähtud lõigetele ja asetada objektiivile, et vähendada tuvastusala ja vältida soovimatuid sisselülitusi.

Kas ma saan LED-i asendada, kui see on vigane?

Ei, valgusallikat ei ole võimalik asendada. Kui LED on läbi põlenud, tuleb vahetada kogu valgusti.

Kuidas kasutada märgistusfunktsiooni?

Märgistus on saadaval programmides P2 (mugavus) ja P3 (ökonoomne mugavus). Programmiga P2 jääb lamp öösel põlema umbes 25% võimsusel, kuni tuvastatakse liikumine, seejärel läheb 100%-le. Programmiga P3 lõpeb märgistus öö keskel.

Kuidas paigaldada lamp L 666 S?

Katkestage elektrivarustus. Kinnitage seinakinnitus, ühendage juhtmed (L, N, PE) klemmiga, seejärel klõpsake valgusti korpus kinnitusele. Üksikasjalikke samme vaadake paigaldusskeemist juhendis.

Lamp süttib soovimatult, mida teha?

See võib olla tingitud tuulest, mis liigutab puid, autode läbisõidust või temperatuurimuutustest. Vähendage tuvastusala pistikuga katetega või liigutage valgustit võimalusel.

Mis on lambi L 666 S garantii?

Steinel pakub 5-aastast tootjagarantiid toote täiuslikule seisukorrale ja nõuetekohasele toimimisele. Garantii kasutamiseks võtke ühendust oma edasimüüjaga koos originaalse ostutõendiga.

Kas ma saan ühendada mitu lampi L 665 S ja L 666 S võrku?

Jah, rühmavõrk on võimalik läbi sideliini (K). Kuni 10 valgustit saab ühendada (max kaabli pikkus 50 m). Kõik valgustid peavad olema seatud samale programmile.

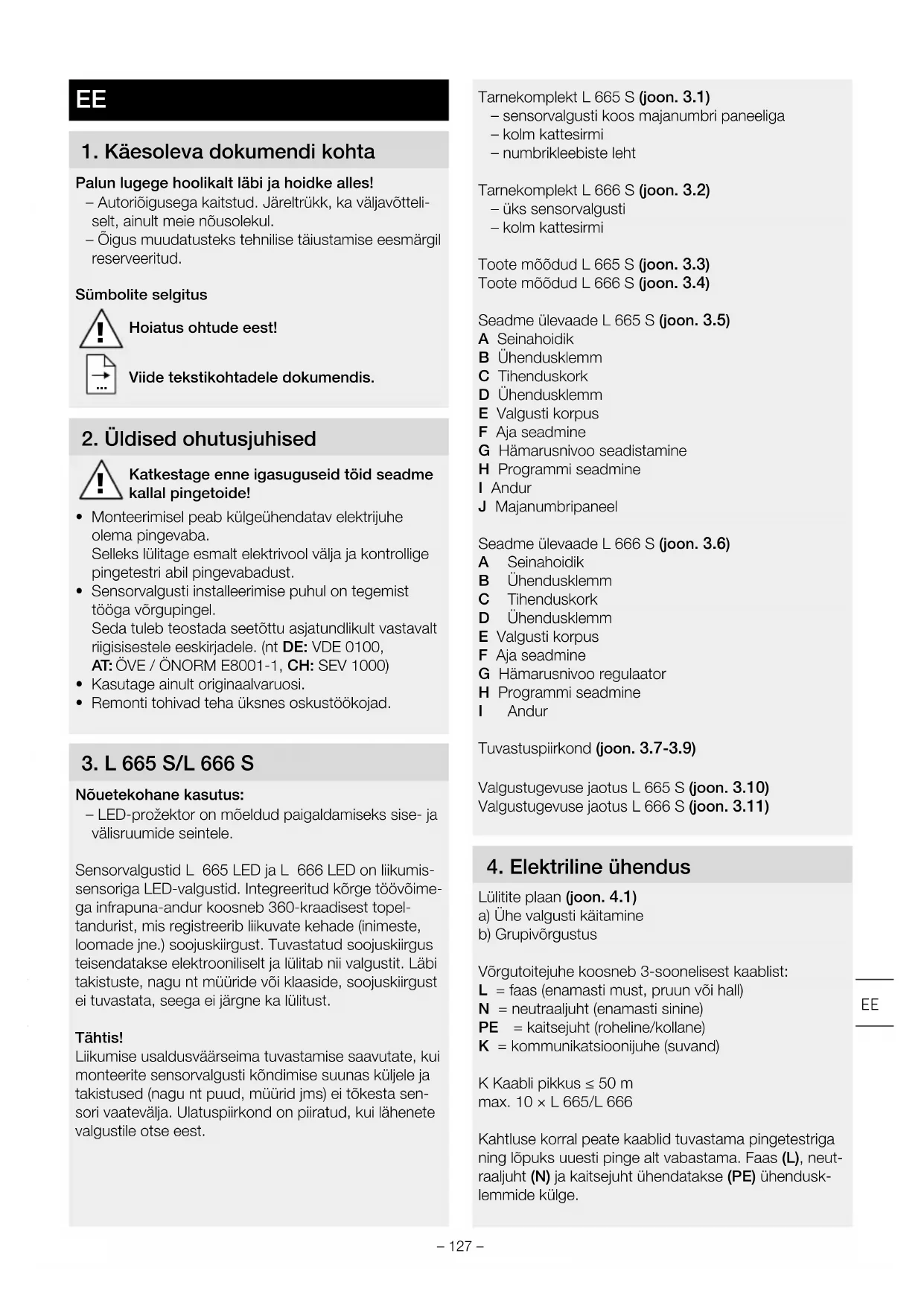

KASUTUSJUHEND L 666 S STEINEL

1. Käesoleva dokumendi kohta

Palun lugege hoolikalt läbi ja hoidke alles!

– Autoriõigusega kaitstud. Järeltrükk, ka väljavõtteliselt, ainult meie nõusolekul.
– Õigus muudatusteks tehnilise täiustamise eesmärgil reserveeritud.

Sümbolite selgitus

Hoiatus ohtude eest!

Viide tekstikohtadele dokumendis.

2. Üldised ohutusjuhised

Katkestage enne igasuguseid töid seadme kallal pingetoide!

• Monteerimisel peab külgeühendatav elektrijuhe olema pingevaba.
  Selleks lülitage esmalt elektrivool välja ja kontrollige pingetestri abil pingevabadust.
• Sensorvalgusti installeerimise puhul on tegemist tööga vörgupingel.
  Seda tuleb teostada seetõttu asjatundlikult vastavalt riigisisestele eeskirjadele. (nt DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)
• Kasutage ainult originaalvaruosi.
• Remonti tohivad teha üksnes oskustöökojad.

3. L 665 S/L 666 S

Nõuetekohane kasutus:

– LED-prožektor on mõeldud paigaldamiseks sise- ja välisruumide seintele.

Sensorvalgustid L 665 LED ja L 666 LED on liikumis-sensoriga LED-valgustid. Integreeritud kõrge töövõime-ga infrapuna-andur koosneb 360-kraadisest topel-tandurist, mis registreerib liikuvate kehade (inimeste, loomade jne.) soojuskiirgust. Tuvastatud soojuskiirgus teisendatakse elektrooniliselt ja lülitab nii valgustit. Läbi takistuste, nagu nt müüride või klaaside, soojuskiirgust ei tuvastata, seega ei järgne ka lülitust.

Tähtis!

Liikumise usaldusväärsseima tuvastamise saavutate, kui monteerite sensorvalgusti köndimise suunas küljele ja takistused (nagu nt puud, müürid jms) ei tökesta sensori vaatevälja. Ulatuspiirkond on piiratud, kui lähenete valgustile otse eest.

Tarnekomplekt L 665 S (joon. 3.1)

– sensorvalgusti koos majanumbri paneeliga
- kolm kattesirmi
- numbrikleebiste leht

Tarnekomplekt L 666 S (joon. 3.2)

- üks sensorvalgusti

- kolm kattesirmi

Toote mõõdud L 665 S (joon. 3.3)

Toote mõõdud L 666 S (joon. 3.4)

Seadme ülevaade L 665 S (joon. 3.5)

A Seinahoidik
B Ühendusklemm
C Tihenduskork
D Ühendusklemm
E Valgusti korpus
F Aja seadmine
G Hämarusnivoo seadistamine
H Programmi seadmine
I Andur
J Majanumbripaneel

Seadme ülevaade L 666 S (joon. 3.6)

A Seinahoidik
B Ühendusklemm
C Tihenduskork
D Ühendusklemm
E Valgusti korpus
F Aja seadmine
G Hämarusnivoo regulaator
H Programmi seadmine
I Andur

Tuvastuspiirkond (joon. 3.7-3.9)

Valgustugevuse jaotus L 665 S (joon. 3.10)

Valgustugevuse jaotus L 666 S (joon. 3.11)

4. Elektriline ühendus

Lülitite plaan (joon. 4.1)

a) Ühe valgusti käitamine

b) Grupivõrgustus

Võrgutoitejuhe koosneb 3-soonelisest kaablist:

L = faas (enamasti must, pruun või hall)

N = neutraaljuht (enamasti sinine)

PE = kaitsejuht (roheline/kollane)

K = kommunikatsioonijuhe (suvand)

K Kaabli pikkus ≤ 50 m

max. 10 × L 665/L 666

Kahtluse korral peate kaablid tuvastama pingetestriga ning löpuks uuesti pinge alt vabastama. Faas (L), neutraaljuht (N) ja kaitsejuht ühendatakse (PE) ühendusklemmide külge.

Tähtis!

Ühenduste omavaheline äravahetamine põhjustab hiljem seadmes või kaitsmekarbis lühise. Sellisel juhul tuleb üksikud kaablid uuesti tuvastada ning ühendada. Võrgutoitejuhtmesse võib olla iseenesestmõistetavalt installeeritud sisse ja välja lülitamiseks võrgulüliti.

Selle valgusti valgusallikat ei saa vahetada; juhul kui valgusallikas tuleb välja vahetada (nt selle eluea löppe-misel), tuleb asendada kogu valgusti.

Grupikäitumine

Kommunikatsioonijuhtme (K) kaudu on võimalik L 665 S ja L 666 S ühendada STEINELi-sisese grupivõrgustusega.

Üksteisega on võimalik võrgustada max 10 valgustit. Kommunikatsioonijuhtme maksimaalne pikkus on 50 m. Grupi esimene valgusti, mis tuvastab liikumise, lülitab kogu grupi SISSE. Kui pärast ajaseadistuse möödumist edasisi liikumisi ei tuvastata, siis lülitab grupi viimane valgusti kogu grupi "välja".

Märkus

• Kommunikatsioonijuhtmele ei tohi pinget peale anda. Ei tohi lülitada väliseid koormusi!
  – Grupivõrgustuse piires järgivad köik valgustid oma seaderegulaatoriga individuaalselt seadistatud väärtusi.
  – Kõigi valgustite puhul tuleb seadistada sama programm.

5. Montaaž

• Kontrollige köiki koostedetaile kahjustuste suhtes.
• Ärge võtke toodet kahjustuste korral käiku.
• Sensorvalgusti montaažil tuleb silmas pidada, et see kinnitataks raputuskindlalt.
• Valige tööraadiust ja liikumise tuvastamist arvesse vöttes sobiv montaažikoht.

Montaažisammud

• Lülitage voolutoide välja (joon. 4.1)
- Keerake valgusti korpus seinahoidikult maha (joon. 5.1)
• Vabastage ühendusklemm (joon. 5.2)
• Märkige puuravad (joon. 5.3)
- Puurige avad ja pange tüüblid sisse (joon. 5.4).
- Süvispaigaldatavate juhtmetega paigaldamine (joon. 5.5)
- Pindpaigaldatavate juhtmetega paigaldamine (joon. 5.6)
- Ühendage ühenduskaabel külge (joon. 5.7)

L 665 S

• Seadistage majanumbripaneeli (joon. 5.8)
• Paigaldage majanumbripaneel ja keerake see kinni (joon. 5.8)
• Ühendage majanumbripaneeli ühendusklemmid kokku (joon. 5.9)
  • Paigaldage ühendusklemm (joon. 5.10)
• Keerake valgusti korpus seinahoidikule peale (joon. 5.11)
  • Lülitage voolutoide sisse (joon. 5.11)
  • Numbrikleebiste kasutamine (joon. 5.12)

Märkus. Täpsema teabe numbrikleebiste paigaldamise kohta leiate numbrikleebiste lehelt.

L 666 S

• Paigaldage ühendusklemm (joon. 5.13)
- Keerake valgusti korpus seinahoidikule peale (joon. 5.14)
• Lülitage voolutoide sisse (joon. 5.14)
- Teostage seaded → „6. Funktsioon“

6. Talitlus

Tehaseseadistused

Programmi seadistus: P 1

Hämaruse seadmine: 1000 lx

Aja seadmine: 5 sekundit

Pärast paigaldamist saab sensorvalgusti töösse võtta. Eemaldataval sensorimoodulil asuvad seaderegulaatorid aja, hämaruse ja programmi seadistamiseks.

• Pärast lukustuskeele lapiku kruvikeerajaga alla vajutamist eemaldage sensor (joon. 6.1)
  – Sensorvalgusti lülitub püsiva valgustuse režiimi
• Seadistage kruvikeerajaga (joon. 6.2)

P1 standardprogramm (regulaator 6.2/G)

- Valguse mahe sisselülitumine / põhivalgustus puudub

Mis on mahe sisselülitusfunktsioon?

Sensorvalgusti on varustatud valguse maheda sis- selülitumise funktsiooniga. See tähendab, et valgust ei lülitata sisse lülitamisel vahetult maksimaalsele võim- susele, vaid heledus reguleeritakse lühikese aja jooksul järk-järgult kuni 100% peale. Samamoodi reguleeritak- se väljalülitamisel valgust aeglaselt väiksemaks.

P 2 komfortprogramm

– Valguse mahe sisselülitumine + põhivalgustus
– Põhivalgustus alates seadistatud hämarusväärtusest

Mis on põhivalgustus?

Põhivalgustus võimaldab öist püsivalgustust u 25% valgustusvõimsusega. Alles tuvastuspiirkonnas esineva liikumise korral lülitatakse valgustus (seadistatud ajaks) maksimaalsele valgustusvõimsusele (100%). Seejärel lülitub valgusti taas põhivalgustusele (u 25%).

P3 Komfort-säästuprogramm

– Valguse mahe sisselülitus + põhivalgustus kuni keskööni
– Põhivalgustus alates seadistatud hämarusväärtusest kuni keskööni

Kuidas talitleb mugav säästuprogramm?

Sensorvalgustisse ei ole integreeritud kella, kesköö kindlakstegemine toimub ainult pimeda aja kestuse kaudu. Seetõttu on sensorvalgusti laitmatuks tööks tähtis pidev vooluvarustus selle aja vältel. Esimesel ööl (möõtmisfaas) on öövalgustus täielikult aktiivne. Väärtused salvestatakse vörgukatkestuskindlalt. Soovitame programmi ajal voolupinget mitte katkestada. Väärtuste määramine kestab mitu ööd, seetõttu tuleb sensorvalgustit arvatava rikke korral mitu ööd jälgida, kas sensorvalgusti väljalülitamise aeg nihkub kesköö suunas.

P4 Nightmatic-programm

• Mahe sisselülitusfunktsioon, ei ole põhivalgustust, ei ole liikumisanalüüsi
  – 100% sisse lülitatud alampiirist madalama heledus-väärtuse korral

Märkus. Majanumbri paneel (kui on olemas) lülitub köigis neljas programmis sisse, kui valgusolud langevad alla seadistatud hämarusväärtuse.

Hämaruse seadistamine (regulaator 6.2/H)

Soovitud rakendumisläve saab sujuvalt seadistada u 2–1000 lx vahemikus.

• Seadistusregulaatori asend ^* = päevavalgusrežiim (valgustusest sõltumatu)
• Seaderegulaatori asend ^c = hämarusrežiim (u 2 lx)

Päevavalguses tuleb tuvastuspiirkonna seadistamiseks seaderegulaator seada ✪ (päevavalgusrežiimi) peale.

Aja seadistamine (regulaator 6.2/F)

Valgusti soovitud valgustuskestust saab vahemikus u 5 sekundist kuni 15 minutini sujuvalt muuta. Enne selle aja möödumist käivitatakse taimer iga tuvastatud liikumisega uuesti.

Pideva valgustuse funktsioon

Kui võrgujuhtmesse monteerida võrgulüliti, on lihtsa sisse- ja väljalülitamise kõrval võimalikud järgnevad funktsioonid.

Sensorirežiim

1) Valguse sisselülitamine

Valgusti jääb seadistatud ajaks sisselülitatuks.

2) Valguse väljalülitamine

(kui valgusti on SISSE lüllitatud):

Valgusti lülitub välja või läheb üle sensorirežiimile.

Pidevvalgustusrežiim (joon. 6.3)

1) Pidevvalgustuse sisselülitamine:

lüliti 2 × VÄLJA ja SISSE. Valgusti lülitatakse 4 tunniks pideva valgustuse režiimi (läätse taga asuv punane LED põleb). Seejärel läheb ta taas automaatselt sensorirežiimile üle (punane LED väljas).

2) Pidevvalgustuse väljalülitamine:

lüliti 1 × VÄLJA ja SISSE. Valgusti lülitub välja või läheb üle sensorirežiimile.

Tähtis!

Lülitamine peab toimuma vahemikus 0,2–1 s.

Tuvastuspiirkonna häälestamine (joon. 7.1-7.5)

Vastavalt vajadusele on võimalik jälgitava ala piiramine. Kaasasolevad katted võimaldavad soovi korral ära katta sobiva hulga läätsesegmente. Seeläbi välistatakse nt autodest, möödakäijatest vms tingitud väärlülitusi või teostatakse ohukohtade suunatud järelevalvet. Katteid saab piki murdejooni üksteisest lahti lõigata. Pärast seda pannakse need lihtsalt läätse peale.

7. Hooldus ja korrashoid

Toode on hooldusvaba.

Valgusteid saab määrdumise korral puhastada niiske lapiga (ilma puhastusvahendita).

Tähtis! Juhtimisseade ei ole vahetatav.

8. Utiliseerimine

Elektriseadmed, lisatarvikud ja pakendid tuleb suunata keskkonnateadlikku taaskasutusse.

Ärge visake elektriseadmeid olmejäätmete hulka!

Ainult ELi riikidele:

Vastavalt vanu elektri- ja elektroonikaseadmeid puudutavale kehtivale Euroopa määrusele ja selle rakendamisele rahvusvahelises öiguses tuleb kasutuskölbmatud elektriseadmed koguda eraldi ning suunata keskkonna-teadlikku taaskasutusse.

9. Tootja garantii

Ostjana omate müüja suhtes samuti seadusega sätestatud puuduste kõrvaldamise õigusi või vastavalt pretensiooniõigusi. Kui Teie asukohariigis on need õigused olemas, siis meie garantiideklaratsioon neid ei kärbi ega piira. Me anname Teie STEINELi Professional sensortootele laitmatute omaduste ja nõuetekohase talitluse kohta 5-aastase garantii. Me garanteerime, et kõnealune toode on vaba materjali-, valmistamis- ja konstruktsioonivigadest. Me garanteerime kõigi elektrooniliste koostedetailide ja kaablite talitluskõlblik- kuse ning et kasutatud valmistamismaterjalid ja nende pealispind on puudustevabad.

Kaebuste esitamine

Kui soovite tootega seonduvalt reklamatsiooni esitada, siis palun saatke see komplektsena ja tasutud tarnega koos originaal-ostutšekiga, mis peab sisaldama ostukuupäeva andmeid ning toote nimetust, meie edasimüüjale või otse meile, Fortronic AS, Tööstuse tee 10, 61715, Törvandi. Me soovitame Teil ostutšekki seetõttu kuni garantiiaja möödumiseni hoolikalt alal hoida. STEINEL ei vastuta tagasisaatmise raames esinevate transpordikulude ja -riskide eest. Informatsiooni garantiijuhtumi kehtestamiseks saate meie kodulehelt www.fortronic.ee või www.stinel-professional.de/garantie

Garantiijuhtumi esinemise või mõne toote kohta küsimuste tekkimise korral võite meile esmaspäevast reedeni 9.00-17.00 vahemikus teeninduse numbril [phone] helistada.

5 AASTAT TOOTJA GARANTIID

10. Tehnilised andmed

Mõõtmed (P × L × K) L 665 S: 269 × 326 × 122 mm L 666 S: 269 × 102 × 122 mm

Vörgupinge 220-240 V, 50/60 Hz

Valgusvoog L 665 S: 611 lm

L 666 S: 596 lm

Võimsustarve (P _on ) L 665 S: 10,40 W

L 666 S: 8,50 W

Tõhusus L 665 S: 59 lm/W

L 666 S: 70 lm/W

Ooterežiim (sensor) (P_sb) L 665 S: 0,46 W

L 666 S: 0,48 W

Värvitemperatuur 3 000 K (soe-valge)

Värvikordusindeks R

a = 82

Keskmine möötmise eluiga L70B50 25 °C juures: 60 000 h

Värvikonsistents SDCM Algväärtus 3

Valgustugevuse jaotus

L 665 S

L 666 S

Maksimaalne paigalduskõrgus	2,50 m
Sensortehnika	Passiivne infrapuna
Tuvastusnurk	360°, 90° avause nurga ja alt läbiroomamise kaitsega
Tuvastusraadius	tangentsiaalne 7 m
Aja seadmine	5 s - 15 min
Hämarusnivoo seadistamine	2–1000 lx
Põhivalgustusfunktsioon	10%
Programmi seadmine	4 praktilist programmi
Püsivalgustus	lülitatav 4 h
Kaitseliik	IP44
Kaitseklass	I
Löögikindlus	IK 07
Keskkonnatemperatuur -20 kuni +50 °C
Energiatõhususe klass	Selles tootes on energiatõhususklassi „F“ (L 665 S) / „E“ (L 666 S) valgusallikas.

11. Käitusrikked

Rike Põhjus Abi

Sensorvalgustil puudub pinge ■ Kaitse on vallandunud,pole sisse lūlitatud,juhe on katki■ Lūhis	■ Lūlitage kaitse sisse, vahetage välja, lūlitage vōrgulūliti sisse;kontrollige juhet pingetestriga■ Kontrollige ühendusi
Sensorvalgusti ei lūlitu sisse	■ Päevarežiimi puhulhämaruseseadistus öörežiimil■ Vōrgulūliti väljas■ Kaitse on vallandunud■ Tuvastuspiirkond suunatult seadmata
Sensorvalgusti ei lūlitu välja	■ Pidev liikumine tuvastuspiirkonnas■ Andur ei ole fikseeritud■ Sensorvalgustid on mõõtefaasis (komfort-säästuprogramm)■ Wifi seade on sensorile väga lähedal
IED-lambid ei lūlitu kesköö paiku välja, nagu soovitud	■ Muu valgusallikas (nt teine liikumisandur või valgusti) teeab anduriga valgusti inaktiivseks
LEDid ei lūlitu täielikult välja	■ Valitud on mugavusprogramm
Sensorvalgusti lūlitub soovimatult sisse	■ Tuul liigutab tuvaspiirkonnas puid ja põõsaid■ Tuvastatakse autosid tänaval■ Ilmastikust (tuul, vihm, lumi),ventilaatorite heitõhust või avatud akendest põhjustatud äkiline temperatuurimuutus.
Sensorvalgusti muudetud tööraadius	■ Teised ümbrustemperatuurid
