用户手册 L 666 S STEINEL

• 版权所有。未经我方批准禁止翻印或摘录。
• 保留技术更改的权利。

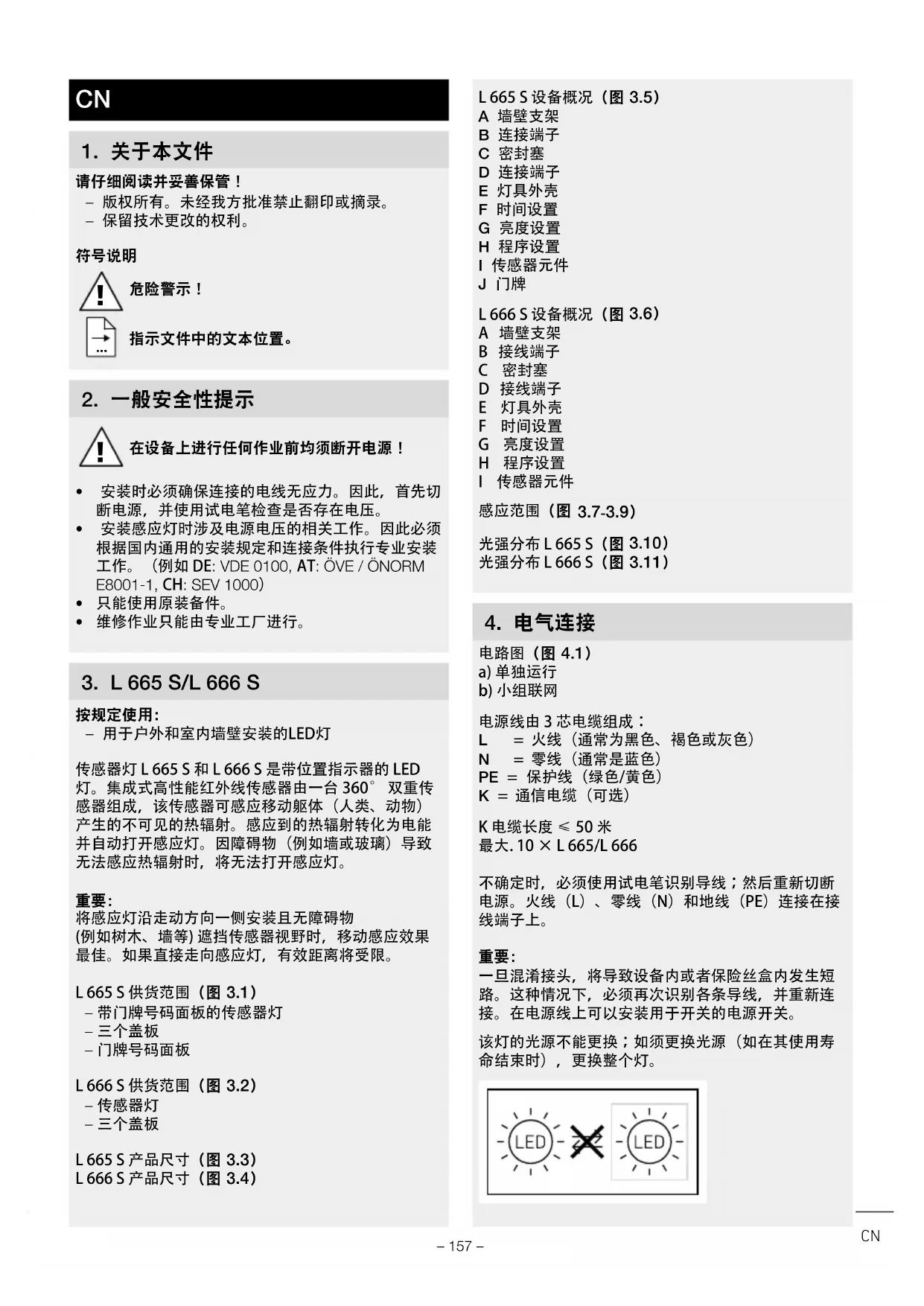

符号说明

危险警示！

指示文件中的文本位置。

2. 一般安全性提示

在设备上进行任何作业前均须断开电源！

• 安装时必须确保连接的电线无应力。因此，首先切断电源，并使用试电笔检查是否存在电压。
• 安装感应灯时涉及电源电压的相关工作。因此必须根据国内通用的安装规定和连接条件执行专业安装工作。（例如 DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000）
• 只能使用原装备件。
• 维修作业只能由专业工厂进行。

3. L 665 S/L 666 S

按规定使用：

- 用于户外和室内墙壁安装的LED灯

传感器灯 L 665 S 和 L 666 S 是带位置指示器的 LED 灯。集成式高性能红外线传感器由一台 360° 双重传感器组成，该传感器可感应移动躯体（人类、动物）产生的不可见的热辐射。感应到的热辐射转化为电能并自动打开感应灯。因障碍物（例如墙或玻璃）导致无法感应热辐射时，将无法打开感应灯。

重要：

将感应灯沿走动方向一侧安装且无障碍物(例如树木、墙等)遮挡传感器视野时，移动感应效果最佳。如果直接走向感应灯，有效距离将受限。

L665 S 供货范围（图 3.1）

• 带门牌号码面板的传感器灯
• 三个盖板
• 门牌号码面板

L666 S 供货范围（图 3.2）

- 传感器灯

- 三个盖板

L665 S 产品尺寸（图 3.3）

L666S产品尺寸（图3.4）

L 665 S 设备概况（图 3.5）

A 墙壁支架
B 连接端子
C 密封塞
D 连接端子
E 灯具外壳
F 时间设置
G 亮度设置
H 程序设置

1 传感器元件

J门牌

L666 S 设备概况（图 3.6）

A 墙壁支架
B 接线端子
C 密封塞
D 接线端子
E 灯具外壳
F 时间设置
G 亮度设置
H 程序设置
传感器元件

感应范围（图 3.7-3.9）

光强分布 L665S (图 3.10)

光强分布 L666S（图 3.11）

4. 电气连接

电路图（图 4.1）

a) 单独运行

b) 小组联网

电源线由 3 芯电缆组成：

L = 火线（通常为黑色、褐色或灰色）

N = 零线（通常是蓝色）

PE = 保护线（绿色/黄色）

K = 通信电缆（可选）

K 电缆长度 ≤ 50 米

不确定时，必须使用试电笔识别导线；然后重新切断电源。火线（L）、零线（N）和地线（PE）连接在接线端子上。

重要：

一旦混淆接头，将导致设备内或者保险丝盒内发生短路。这种情况下，必须再次识别各条导线，并重新连接。在电源线上可以安装用于开关的电源开关。

该灯的光源不能更换；如须更换光源（如在其使用寿命结束时），更换整个灯。

LED LED

小组特征

通过通信电缆 (K) 可实现 L 665 S 和 L 666 S 的 STEINEL 分组联网。

最多可将10个灯互相联网。通信线路的最大长度为50米。当小组内个的第一灯检测到移动，则整个小组开启。当设定的时间运行结束，没有检测到新的移动，小组内的最后一个灯具将整个小组切换为关闭状态。

提示：

• 通信电缆上不能施加电压。禁止连接外部负载！
• 在分组联网中，所有灯具都遵循由设置控制器设置的各个值。
• 在所有灯上必须设置相同的程序。

5. 安装

• 检查所有部件是否损坏。
• 损坏时禁止使用产品。
• 安装传感器灯时必须注意将其无振动地固定。
• 在考虑有效距离和探测到运动的情况下选择合适的装配地点。

安装步骤

• 切断供电（图 4.1）
• 用螺栓拧紧壁挂支架的灯具外壳（图5.1）
• 松开接线端子（图 5.2）
• 标记钻孔（图 5.3）
• 钻孔和放入膨胀螺栓（图 5.4）
• 暗装引线安装（图 5.5）
• 明装引线安装（图 5.6）
• 连接接线电缆（图 5.7）

L 665 S

• 门牌号码面板校准（图5.8）
• 装上门牌号码面板并用螺栓拧紧（图 5.8）
• 将门牌号码面板的接线端子连在一起（图 5.9）
• 插上接线端子（图 5.10）
• 用螺栓拧紧壁挂支架上的灯具外壳（图 5.11）
• 启动供电（图 5.11）
• 使用门牌号码面板（图 5.12）

提示：关于安装门牌的更多说明参见门牌号码面板。

L 666 S

• 插上接线端子（图 5.13）
• 用螺栓拧紧壁挂支架上的灯具外壳（图 5.14）
• 启动供电（图 5.14）
• 进行设置 "6. 功能"

6. 功能

出厂设置

程序设置：P1

亮度设置：1000 Lux

时间设置：5秒钟

安装好后，感应照明灯即可使用。可拆卸的传感器单元上带有用于设置时间、亮度和程序的调节器。

• 使用一字螺丝刀锁定凸耳后取下传感器（图 6.1）
• 感应灯保持长亮
• 用螺丝刀进行调整（图6.2）

P1 标准程序（控制器 6.2 / g）

- 灯软启动/无底灯

何为柔光启动？

感应灯具有柔光启动功能。这表明，灯打开时不会直接切换至最大功率，而是在短时间内，亮度被逐渐调高至100%。同样，灯关闭时，则是逐渐变暗。

P2 舒适程序

• 灯软启动 + 底灯
• 超出设置的亮度值时底灯亮起

何为底灯？

每晚底灯可以以大约 25% 的灯功率持续亮起。只有在检测区域内感应到移动时，光源才会切换（达到设定时间）至最大光输出 (100%)。然后灯重新切换至底灯 (约 25%)。

P3 舒适-节电程序

• 灯软启动 + 底灯至午夜
• 超出设定的暮光值时，底灯亮起
  一直亮至半夜

舒适-节电程序如何工作？

如果传感器灯中没有集成时钟，那么仅会从黑暗阶段的时长上确定半夜。因此，为了确保功能正常，该段时间内感应灯应保持通电状态。第一个夜晚(测量阶段)，底灯完全激活。其测量数值保存于非易失性存储器中。我们建议，程序中请勿断电。数值经由多个夜晚测定，因此一旦出现故障时，应在多个夜晚观察感应灯的关闭时间是否趋向午夜。

P4 夜晚电气自动程序

• 灯软启动、无底灯、无运动检测
• 低于亮度值时100%接通

提示：如果没有达到设定的亮度值，则门牌号面板(如果可用)将在所有四个程序中打开。

黄昏值设置（控制器 6.2/H）

所需响应阈值可在约 2 到 2000 Lux 之间无级调节。

• 设置调节器调到 ※ = 日光运行（与亮度无关）
• 设置调节器调到(上=夜间运行(大约2 Lux)

白天设置感应范围时，须将调节器设置至(日间模式)。

时间设置（控制器 6.2/F）

灯具的所需照明时长可在约 5 秒到 15 分钟之间进行无级调节。如果在该时间结束前感应到任何移动，计时器均会重新启动。

长亮功能

如果电源线上安装了电源开关，则除简单的开关功能外，还能实现下列功能：

感应器模式

1) 打开灯（如果灯关闭）：

开关关闭并打开1次。

设置的时间内灯保持打开。

2) 关闭灯（如果灯打开）：

开关关闭并打开1次。

灯关闭或切换至感应器模式。

长亮灯模式（图 6.3）

1) 打开长亮灯：

开关关闭并打开2次。灯切换至长亮灯4小时(镜头后方的红色LED亮起)。然后灯将重新自动切换至感应器模式(红色LED关闭)。

2) 关闭长亮灯：

开关关闭并打开1次。灯关闭或切换至感应器模式。

重要：

必须在0.2至1秒的范围内执行开启过程。

调整感应范围（图 7.1-7.5）

根据需要可以限定感应范围。附带的遮板用于覆盖任意大小的镜头部分。从而排除因汽车、行人等引起的错误打开，或者针对性地监控危险位置。遮板可以沿着预开槽的分割线垂直分开。然后简单地插在镜头上。

7. 维护和保养

产品免维护。

照明灯脏污时，可使用一块湿布（不含清洁剂）进行清洁。

重要信息：操作设备无法更换。

230V LED

8. 废弃物处理

电子设备、附件和包装应根据环保要求寻求再次利用。

不得将电子设备投入生活垃圾！

仅针对欧盟国家：

根据适用的关于废旧电子设备和电子元件欧盟指令及其在国家法律中的实施规则，必须将无法再使用的电子设备分开收集在一起并根据环保要求寻求再次利用。

9. 制造商担保

作为购买方相对销售商具有法定的免费修换权和保修权。如果您所在国家具有相关法律规定，该权利不受我们质保声明而缩短或任何限制。我们为施特朗专业传感器产品的完好性能和正常功能提供5年质保。我们保证此产品不含材料、生产和结构方面的缺陷.我们保证所有电子部件和电缆的功能可靠性以及所使用的材料及其表面无任何缺陷。

质保索赔

如需提出产品索赔，则请您将完整的原始购买凭证（必须包含购买日期和产品名称的说明）自费邮寄给您的经销商或直接邮寄给我们：Rm.25A Huadu Mansion, No.828-838 Zhangyang Road, 200122 Shanghai, PR China。为此，建议您妥善保存购买凭证，直至质保期到期。施特朗对寄回过程中的运输费用和风险不承担任何责任。

质保索赔的相关信息请参见我们网站的主页 www.steinel.cn

如果您对质保或产品有任何疑问，敬请垂询：服务热线+862158204486。

5年厂商质保

1. 技术参数

尺寸(高×宽×深)L665S:269×326×122mmL666S:269×102×122mm
电源电压220-240V,50/60Hz
光通量L665S:611lm	L666S:596lm
功率消耗(Pon)L665S:10.40W	L666S:8.50W
能效L665S:59lm/W	L666S:70lm/W
待机(传感器Psb)L665S:0.46W	L666S:0.48W
色温3,000K(暖白光)
显色指数R	a=82
平均额定使用寿命L70B50在25°C时:60,000小时
SDCM的颜色一致性初始值:3
光强分布	L665SL666S
最大安装高度2.50m
传感器技术	被动红外线
感应角度360°,视角90°,隐藏保护
感应有效距离切线方向:7m
时间设置5s-15min
亮度设置2至1000Lux
底灯功能10%
程序设置4个实用的程序
长亮灯可控4小时
保护形式IP44
防护等级I
冲击强度IK07
环境温度-20至+50°C
能效等级本产品具备一个能效等级为	"F"(L665S)/"E"(L666S)的光源

11. 运行故障

故障原因补救办法

感应灯无电压■保险丝已熔断,未接通,断线■短路		■接通、更换保险丝;接通电源开关;通过电压检测器检查电线■检查接口
感应灯无法打开■在白天模式下,亮度设置处于夜晚模式■电源开关关闭■保险丝已熔断■感应范围未进行针对性设置		■重新设置■打开■接通、更换保险丝,必要时检查接头■重新调节
感应灯无法关闭■在感应范围内持续运行■传感器单元未嵌入■传感器指示灯处于校准阶段中(舒适节能程序)■WLAN(无线网络)设备的位置离传感器过近		■检查范围,并在必要时重新调整■通过轻轻按压嵌入传感器单元■参见关于舒适节能程序的提示■增加WLAN(无线网络)设备与传感器之间的距离>3m
LED灯并未按照要求在午夜时分熄灭	■外部光源(例如其他运动检测器或光源)会将传感器灯光切换为无效	■将外部光线与传感器隔离,然后观察几天。感应灯需要一段时间才能重新设置到正确值
LED灯不会完全关闭	■选择舒适模式	■程序选择开关位于4
感应灯意外打开■风吹动感应范围内的树枝和灌木丛■感应到街道上的汽车■由于天气(风、雨、雪)或通风设备排出的废气、敞开的窗户引起温度突然发生变化		■通过罩壳精确调节感应范围■通过罩壳精确调节感应范围■改变范围,更改安装地点
传感器灯的寿命发生了变化	■其他环境温度	■通过罩壳精确调节感应范围
