NAUDOJIMO INSTRUKCIJA L 666 S STEINEL

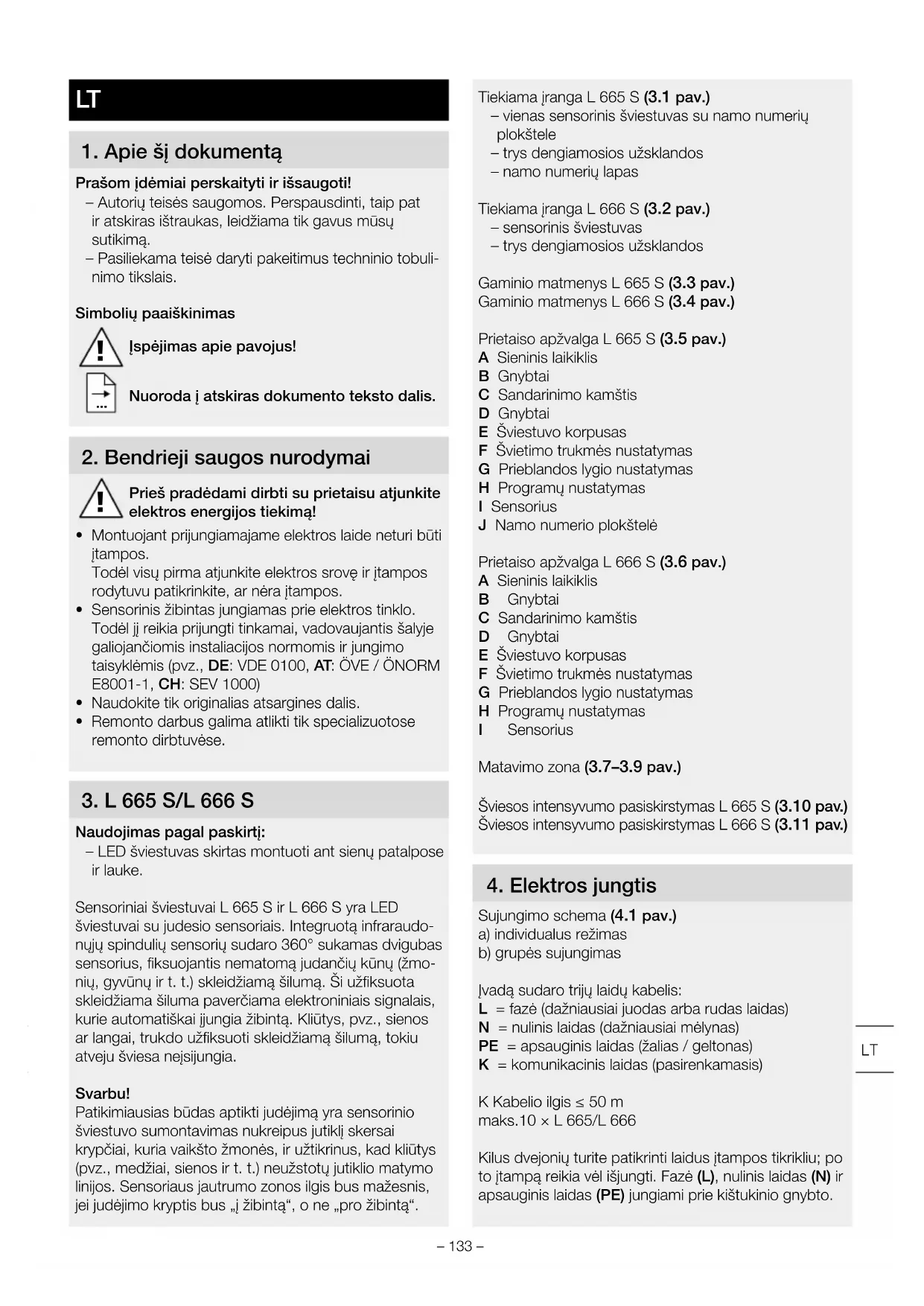

LT . . . 133 Atsižvelgti į rašytines instrukcijas!

1. Apie ši dokumentą

Prašom jdėmiai perskaityti ir išsaugoti!

– Autorių teisės saugomos. Perspausdinti, taip pat ir atskiras ištraukas, leidžiama tik gavus mūsų sutikimą.
– Pasiliekama teisė daryti pakeitimus techninio tobulinimo tikslais.

Simbolių paaiškinimas

Įspėjimas apie pavojus!

Nuoroda i atskiras dokumento teksto dalis.

2. Bendrieji saugos nurodymai

Prieš pradėdami dirbti su prietaisu atjunkite elektros energijos tiekimą!

• Montuojant prijungiamajame elektros laide neturi būti įtampos.
  Todėl visų pirma atjunkite elektros srove ir įtampos rodytuvu patikrinkite, ar nėra įtampos.
• Sensorinis žibintas jungiamas prie elektros tinklo. Todėl jį reikia prijungti tinkamai, vadovaujantis šalyje galiojančiomis installacijos normomis ir jungimo taisyklėmis (pvz., DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)
• Naudokite tik originalias atsargines dalis.
• Remonto darbus galima atlikti tik specializuotose remonto dirbtuvėse.

3. L 665 S/L 666 S

Naudojimas pagal paskirti:

– LED šviestuvas skirtas montuoti ant sienų patalpose ir lauke.

Sensoriniai šviestuvai L 665 S ir L 666 S yra LED šviestuvai su judesio sensoriais. Integruotą infraraudo-nuju spindulių sensorių sudaro 360° sukamas dvigubas sensorius, fiksuojantis nematomą judančių kūnų (žmo-nių, gyvūnų ir t. t.) skleidžiamą šilumą. Ši užfiksuota skleidžiama šiluma paverčiama elektroniniais signalais, kurie automatiškai jungia žibintą. Kliūtys, pvz., sienos ar langai, trukdo užfiksuoti skleidžiamą šilumą, tokiu atveju šviesa nejsijungia.

Svarbu!

Patikimiausias būdas aptikti judėjimą yra sensorinio šviestuvo sumontavimas nukreipus jutiklj skersai krypčiai, kuria vaikšto žmonės, ir užtikrinus, kad kliūtys (pvz., medžiai, sienos ir t. t.) neužstotų jutiklio matymo linijos. Sensoriaus jautrumo zonos ilgis bus mažesnis, jei judėjimo kryptis bus „i žibintą“, o ne „pro žibintą“.

Tiekiama jranga L 665 S (3.1 pav.)

– vienas sensorinis šviestuvas su namo numerių plokštele
– trys dengiamosios užsklandos
- namo numerių lapas

Tiekiama jranga L 666 S (3.2 pav.)

– sensorinis šviestuvas
– trys dengiamosios užsklandos

Gaminio matmenys L 665 S (3.3 pav.)

Gaminio matmenys L 666 S (3.4 pav.)

Prietaiso apžvalga L 665 S (3.5 pav.)

A Sieninis laikiklis
B Gnybtai
C Sandarinimo kamštis
D Gnybtai
E Šviestuvo korpusas
F Švietimo trukmės nustatymas
G Prieblandos lygio nustatymas
H Programų nustatymas
I Sensorius
J Namo numerio plokštelė

Prietaiso apžvalga L 666 S (3.6 pav.)

A Sieninis laikiklis
B Gnybtai
C Sandarinimo kamštis
D Gnybtai
E Šviestuvo korpusas
F Švietimo trukmės nustatymas
G Prieblandos lygio nustatymas
H Programų nustatymas
I Sensorius

Matavimo zona (3.7–3.9 pav.)

Šviesos intensyvumo pasiskirstymas L 665 S (3.10 pav.)

Šviesos intensyvumo pasiskirstymas L 666 S (3.11 pav.)

4. Elektros jungtis

Sujungimo schema (4.1 pav.)

a) individualus režimas

b) grupès sujungimas

Ivada sudaro triju laidu kabelis:

L = fazė (dažniausiai juodas arba rudas laidas)

N = nulinis laidas (dažniausiai mėlynas)

PE = apsauginis laidas (žalias / geltonas)

K = komunikacinis laidas (pasirenkamasis)

K Kabelio ilgis ≤ 50 m

maks.10 × L 665/L 666

Kilus dvejonių turite patikrinti laidus įtampos tikrikliu; po to įtampą reikia vėl išjungti. Fazė (L), nulinis laidas (N) ir apsauginis laidas (PE) jungiami prie kištukinio gnybto.

Svarbu!

Jungčių sukeitimas vėliau gali sukelti trumpajį jungimą prietaise arba saugiklių dėžutėje. Tokiu atveju atskirus laidus reikia patikrinti ir iš naujo sujungti dar kartą. Tinklo įvade galima įrengti įjungimo ir išjungimo jungiklius.

Šio šviestuvo šviesos elementas yra nekeičiamas, todėl prireikus jį pakeisti (pvz., pasibaigus tarnavimo laikui), reikia keisti visą šviestuvą.

LED LED

Grupės valdymas

Komunikaciniu laidu (K) galima sujungti STEINEL L 665 S ir L 666 S vidaus grupes.

Galima sujungti iki 10 šviestuvų. Komunikacinis laidas negali būti ilgesnis nei 50 m. Pirmasis grupės šviestuvas, užfiksavęs judėjimą, IJUNGIA visą grupę. Jei per nustatytą laiką daugiau judesių neužfiksuojama, paskutinis grupės šviestuvas „išjungia“ visą grupę.

Pastaba

– I komunikacini laidą negali būti tiekiama įtampa. Neprijunkite jokių išorinių apkrovų!
– Sujungtos grupės viduje visi šviestuvai priklauso nuo individualių nustatymo reguliatoriumi nustatytų reikšmių.
– Visuose šviestuvuose turi būti nustatyta tokia pati programa.

5. Montavimas

• Visas dalis patikrinkite dėl pažeidimų.
• Esant pažeidimams gaminio nenaudokite.
• Montuodami sensorinį šviestuvą pasirinkite nuo vibracijos apsaugotą vieta.
• Pasirinkite tinkamą montavimo vietą atsižvelgdami jautrumo zonos ilgį ir judėjimo fiksavimą.

Montavimo eiga

• Išjunkite elektros energijos tiekimą (4.1 pav.)
• Atsukite šviestuvo korpusa nuo sieninio laikiklio (5.1 pav.)
• Atlaisvinkite jungiamuosius gnybtus (5.2 pav.)
  • Pažymėkite gręžimo skyles (5.3 pav.)
• Išgręžkite skyles ir jkiškite kaiščius (5.4 pav.)
  • Potinkinis montavimas (5.5 pav.)
  • Virštinkinis montavimas (5.6 pav.)
• Prijunkite jungiamuosius laidus (5.7 pav.)

L 665 S

• Sureguliuokite namo numerioplokštelę (5.8 pav.)

• Uždėkite namo numerio plokštelę ir priveržkite (5.8 pav.).

• Sujunkite jungiamuosius namo numerio plokštelės gnybtus (5.9 pav.)
  • Uždėkite jungiamuosius gnybtus (5.10 pav.)

• Prisukite šviestuvo korpusą prie sieninio laikiklio (5.11 pav.)
• ljunkite elektros energijos tiekimą (5.11 pav.)
• Priklijuokite namo numerius iš atitinkamo lapo (5.12 pav.)

Pastaba: išsamesnę informaciją apie tai, kaip uždėti namo numerius rasite namo numerių lape.

L 666 S

• Uždėkite jungiamuosius gnybtus (5.13 pav.)
- Prisukite šviestuvo korpusą prie sieninio laikiklio (5.14 pav.)
- ljunkite elektros energijos tiekimą (5.14 pav.)
- Atlikite nustatymus → „6. Funkcija“

6. Veikimas

Gamyklos nustatymas

Programų nustatymas: P 1

Prieblandos lygio nustatymas: 1000 liuksų Laiko nustatymas: 5 sekundės

Sumontuotą sensorinį šviestuvą galima naudoti. Ant nuimamo sensoriaus yra nustatymų reguliatorius, kuriuo galima nustatyti švietimo trukmę, prieblandos lygį ir programas.

• Paspaudus fiksatorių sensorių galima išimti naudojantis plokščiuoju atsuktuvu (6.1 pav.)
  – Sensorinis šviestuvas persijungia j nuolatinio švietimo režimą
• Atsuktuvu atlikite nustatymus (6.2 pav.)

P1 standartinė programa (reguliatorius 6.2/G)

– Sulėtintas šviesos įsijungimas / be „budinčio“ režimo

Kas yra sulėtintas šviesos įsijungimas?

Sensoriniame šviestuve jdiegta sulėtinto šviesos jsijungimo funkcija. Tai reiškia, kad ijungus šviesa iš karto nejsijungs maksimalia galia, bet palaipsniui per trumpą laiką pasieks 100 % ryškumą. Taip pat ir išsijungimo metu šviesos ryškumas lėtai mažėja.

P2 komfortiškoji programa

– Sulėtintas šviesos įsijungimas + „budintis“ režimas
– Bazinio apšvietimo IJUNGIMAS esant nustatytam prieblandos lygiui

Kas yra „budintis“ režimas?

„Budintis“ režimas – tai pastovus naktinis apšvietimas 25 % galingumu. Tik užfiksavus judesį jautrumo zonoje jjungiama šviesa (nustatytam laikui) iki maksimalios apšvietimo galios (100 %). Po to šviestuvas vėl persijungs i „budintį“ režimą (25 %).

P3 komfortiškoji taupymo programa

– Sulėtintas šviesos įsijungimas + bazinis apšvietimas iki vidurnakčio
– Bazinio apšvietimo jungimas esant nustatytam prieblandos lygiui iki vidurnakčio

Kaip veikia komfortiškoji taupymo programa?

Sensoriniame žibinte nėra laikrodžio, todėl vidurnaktis nustatomas pagal tamsaus paros meto trukmę. Todėl siekiant nepriekaištingo veikimo, būtina, kad šiuo metu j sensorinį šviestuvą būtų nuolat tiekiama elektros srovė. Pirmos nakties metu (matavimo fazė) „budintis“ režimas veikia visą naktį. Matavimo reikšmės išsaugomos net dingus įtampai. Rekomenduojame sensorinio šviestuvo, veikiančio pagal programą, neatjungti nuo elektros tinklo. Vertės nustatomos kelių naktų metu, todėl įtarus galimą gedimą sensorinį šviestuvą reikia stebėti kelias naktis, ar šviestuvo išsijungimo laikas apie vidurnaktį kinta.

P4 „Nightmatic“ programa

– Sulėtintas šviesos įsijungimas, be bazinio apšvietimo, be judėjimo fiksavimo
- 100 % jungimas esant skirtingam aplinkos apšvietimo lygiui

Pastaba: namo numerio skydelis, jeigu jis yra, suma- žėjus priebalandos lygiui, įsijungia visose keturiose programose.

Prieblandos lygio nustatymas (reguliatorius 6.2/H)

Pageidaujamą suveikimo slenkstį galima nustatyti tolygiai nuo maždaug 2–1000 liuksų.

– Nustatymo regulatorius ties = dienos šviesos režimas (nepriklauso nuo apšvietimo)
– Nustatymo reguliatorius ties = prieblandos režimas (maždaug 2 liuksai).

Norėdami nustatyti jautrumo zoną dienos metu nustatymo reguliatorių nustatykite ties (dienos šviesos režimas).

Švietimo trukmės nustatymas (reguliatorius 6.2/F)

Pageidaujamą šviestuvo švietimo trukmę galima nustatyti tolygiai nuo maždaug 5 sekundžių iki maks. 15 minučių. Kaskart užfiksavus judesį prieš pasibaigiant šiam laikui, laikmatis jsijungia iš naujo.

Pastovaus švietimo funkcija

Jei įvade įmontuotas tinklo jungiklis, be paprastų įjungimo ir išjungimo funkcijų galimos ir nurodytosios toliau.

Sensorinis režimas

1) Jungti šviesą (kai žibintas IŠJUNGTAS):

jungiklj 1 × IŠJUNGTI ir IJUNGTI.

Šviestuvas šviečia nustatytą laika.

2) Išjungti šviesą (kai žibintas IJUNGTAS):

jungiklj 1 × IŠJUNGTI ir IJUNGTI.

Šviestuvas išsijungia arba persijungia i sensorinį darbo režimą.

Pastovaus švietimo režimas (6.3 pav.)

1) Pastovaus švietimo jjungimas:

jungiklj 2 × IŠJUNGTI ir IJUNGTI. Žibintas nustatomas 4 valandų nuostoviosios šviesos režimui (dega raudonas šviesos diodas (LED)). Po to jis automatiškai persijungia į sensorinį režimą (raudonas šviesos diodas (LED) išsijungia).

2) Pastovaus švietimo išjungimas:

jungiklj 1 × IŠJUNGTI ir IJUNGTI. Šviestuvas išsijungia arba persijungia i sensorinį darbo režimą.

Svarbu!

Perjungimai turi būti atliekami 0,2–1 s diapazone.

Jautrumo zonos nustatymas (7.1–7.5 pav.)

Esant poreikiui, jautrumo zoną galima sumażinti. Pridėtomis dengiamosiomis užsklandomis galima uždengti sensoriaus dalis. Taip išvengiama žibinto jsijungimo nepageidaujamu metu, pvz., dėl pravažiuojančių automobilių, praeivių ir t. t., arba tikslingai stebimos pavojingos vietos. Dengiamosios užsklandos atskiriamos kerpant lygiagrečiai pagal įlietas linijas. Po to jos tiesiog uždedamos ant linzės.

7. Priežiūra ir techninė priežiūra

Gaminiui techninė priežiūra nereikalinga.

Užsiteršusj šviestuvą galima valyti drėgnu skudurėliu (be valiklio).

Svarbu: valdymo prietaisas nekeičiamas.

230V LED

8. Šalinimas

Elektros prietaisai, priedai ir pakuotės turi būti perdirbami aplinkai nekenksmingu būdu.

Neišmeskite elektros prietaisų kartu su buitinėmis atliekomis!

Tik ES šalims

Remiantis galiojančia Europos Sajungos Direktyva dėl elektros ir elektronikos įrangos atlieku ir jos perkėlimo į nacionalinę teisę, nebetinkami naudoti elektros prietaisai turi būti renkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

9. Gamintojo garantija

Kaip pirkėjas, prireikus, turite jums įstatymų suteiktas teises, reiškiamas pardavėjui. Jeigu šios teisės egzistuoja jūsų šalyje, mūsų garantija jų negali sumažinti arba apriboti. Suteikiame jums 5 metų garantiją užtikrindami puikias savybes ir sklandų „STEINEL-Professional“ sensorinio gaminio veikimą. Garantuojame, kad šiame gaminyje nėra medžiagos, gamybos ir konstrukcinių defektų. Garantuojame sklandų visų elektroninių dalių ir kabelių veikimą ir užtikriname, kad visos naudotos medžiagos ir jų paviršiai yra be trūkumų.

Galiojimas

Jeigu norite pareikšti pretenziją dėl gaminio, atsiųskite jį visą, apmokėję gabenimo išlaidas, su originaliu pirkimo dokumentu, kuriame turi būti nurodyta pirkimo data ir pavadinimas, pardavėjui iš kurio pirkote arba STEINEL atstovui Lietuvoje UAB KVARCAS (Neries krantinė 32, Kaunas) arba tiesiai gamintojui šiuo adresu: Neries krantinė 32, LT-48463 Kaunas. Todėl rekomenduoja-me pirkimo dokumentą saugoti iki garantinio laiko pa-baigos.

STEINEL nedengia gabenimo išlaidų ir neatsako už rizi- ką gražinant. Informacijos kaip pasinaudoti garantine tei- se rasite mūsų svetainėje [e-mail].

Garantinio jvykio atveju arba jeigu turite klausimų, susijusių su šiuo gaminiu, bet kada galite skambinti STEINEL atstovui Lietuvoje UAB KVARCAS (8-37-408030) arba tiesiogiai gamintojui jo aptarnavimo skyriaus budinčiaja linija 8-37-408030.

10. Techniniai duomenys

Matmenys (AxPxG) L 665 S: 269 × 326 × 122 mm

L 666 S: 269 × 102 × 122 mm

Tinklo jtampa 220–240 V, 50/60 Hz

Šviesos srautas L 665 S: 611 lm

L 666 S: 596 lm

Galios suvartojimas (P _on ) L 665 S: 10,40 W

L 666 S: 8,50 W

Efektyvumas L 665 S: 59 lm/W

L 666 S: 70 lm/W

Budėjimo režimas (sensorius) (P _sb ) L 665 S: 0,46 W

L 666 S: 0,48 W

Spalvinė temperatūra 3000 K (šiltai balta spalva)

Spalvų perteikimo indeksas R _a = 82

Vidutinis projektinis tarnavimo laikas L70B50 esant 25 °C: 60 000 val.

Spalvų nuoseklumas SDCM Pradinė reikšmė 3

Šviesos intensyvumo pasiskirstymas

L 665 S

L 666 S

Didžiausias montavimo aukštis	2,50 m
Sensorinė technika	Pasyvūs infraraudonieji spinduliai
Apimties kampas	360° esant 90° atverties kampui ir apsauga nuo pasislėpimo
Jautrumo zona	Tangentinis 7 m
Švietimo trukmės nustatymas	5 s – 15 min.
Prieblandos lygio nustatymas	2–1000 liuksų
Bazinis apšvietimas	10 %
Programų nustatymas	4 praktiškos programos

Pastovaus švietimo funkcija ljungimas 4 val.

Saugos klasé IP44

Apsaugos klasé

Atsparumas smūgiams IK 07

Aplinkos temperatūra Nuo -20 iki +50 °C

Energinio veiksmingumo klasė Šiame gaminyje yra „F“ (L 665 S) / „E“ (L 666 S) energinio veiksmingumo klasės šviesos šaltinis.

LT

11. Veikimo sutrikimai

Sutrikimas Priežastis Ištaisymas

Sensoriniame šviestuve nėra elektros srovės	■ Suveikė saugiklis, neįjungta, nutrauktas laidas■ Trumpasis jungimas	■ Jjunkite saugiklj, pakeiskite, įjunkite tinklo jungiklj; patikrinkite laidą įtampos tikrintuvu■ Patikrinkite jungtis
Sensorinis šviestuvas neįsijungia	■ Veikiant dienos šviesos režimu prieblandos nustatymai nustatyti ties nakties režimu■ Tinklo jungiklis IŠJUNGTAS■ Suveikė saugiklis■ Fiksavimo diapazonas nustatytas netikslingai	■ Nustatykite iš naujo■ Jjunkite■ Jjunkite, pakeiskite saugiklj; jeigu reikia, patikrinkite jungtį■ Sureguliuokite iš naujo
Sensorinis šviestuvas neišsijungia	■ Jautrumo zonoje fiksuojamas nuolatinis judesys■ Sensorius neužfiksuotas■ Sensorinis šviestuvas yra matavimo fazėje (komfortiškoji taupymo programa)■ WLAN įrenginys yra labai arti jutiklio	■ Patikrinkite jautrumo zoną ir, jei reikia, iš naujo ją nustatykite■ Sensorių užfiksuokite lengvai jį paspausdami■ Žr. pastabą apie komfortiškają taupymo programą■ Padidinkite atstumą tarp WLAN įrenginio ir jutiklio >3m
LED šviesos diodai neišsijungia apie vidurnaktį, nors taip buvo nustatyta	■ Išoriniai šviesos šaltiniai (pvz., kitas judgesio sensorius arba žibintas) įjungia pastarąjį	■ Uždenkite sensorinį šviestuvą nuo pašalinių šviesos šaltinių, po to daug dienų stebėkite. Reikės laiko, kad vėl būtų nustatytos tinkamos šviestuvo reikšmės
LED šviesos diodai iki galo neišsijungia	■ Pasirinkta komfortiškoji programa	■ Programos nustatymo jungiklis ties 4
Sensorinis žibintas įsijungia nepageidaujamu metu	■ Jautrumo zonoje vėjas linguoja medžius ir krūmus■ Užfiksuojami gatve važiuojantys automobiliai■ Staigus temperatūros pokytis dėl orų sąlygų (vėjo, lietaus, sniego) arba oro srauto iš ventiliatorių, atvirų langų	■ Per dengiamajį sluoksnį tiksliai nustatykite pagavimo diapazoną■ Per dengiamajį sluoksnį tiksliai nustatykite pagavimo diapazoną■ Pakeiskite jautrumo zoną, pakeiskite montavimo vietą
Pakitęs sensorinio šviestuvo jautrumo zonos ilgis	■ Pakito aplinkos temperatūra	■ Per dengiamajį sluoksnį tiksliai nustatykite pagavimo diapazoną
