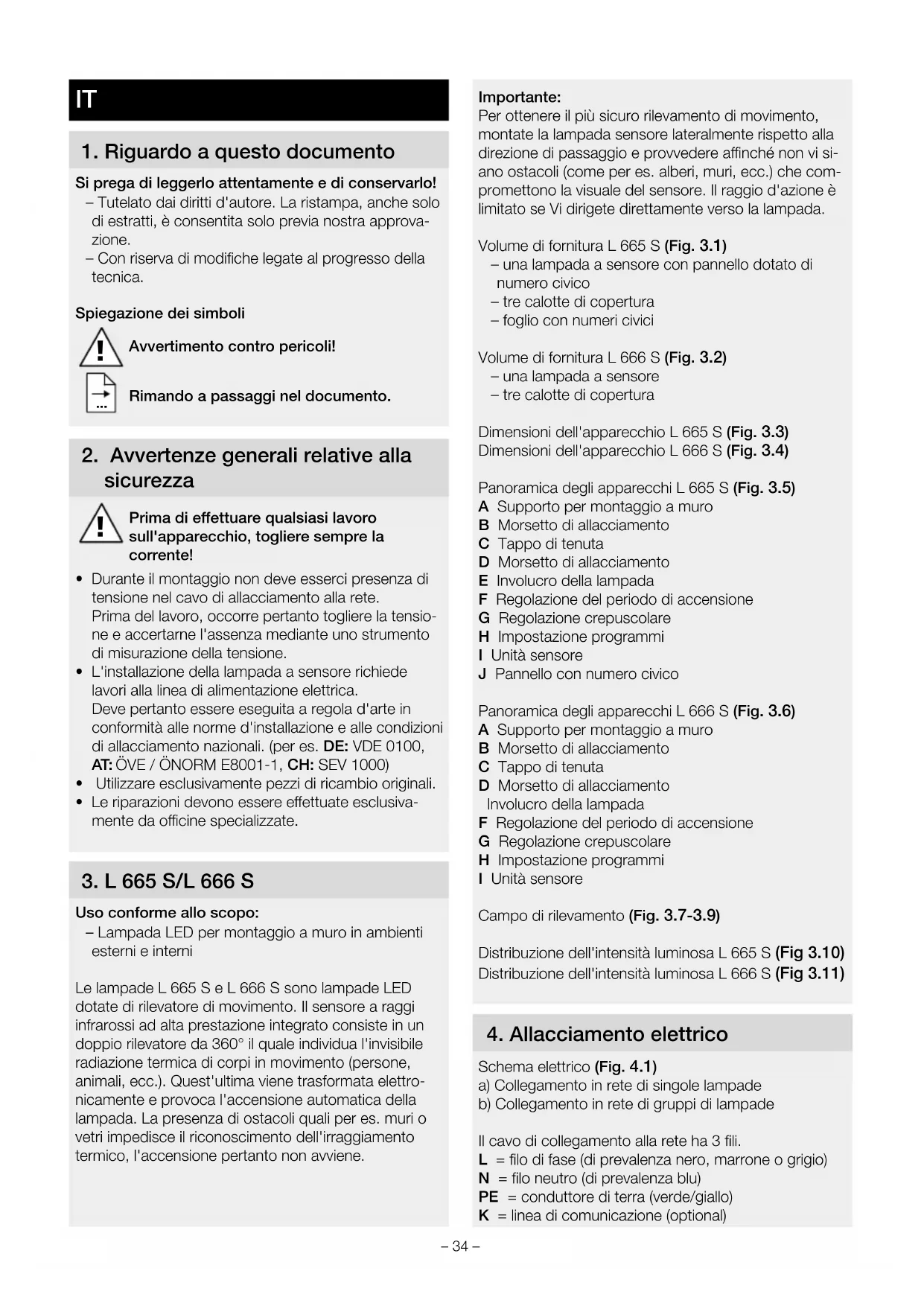

1. Riguardo a questo documento

Si prega di leggerlo attentamente e di conservarlo! – Tutelato dai diritti d'autore. La ristampa, anche solo di estratti, è consentita solo previa nostra approva- zione. – Con riserva di modifiche legate al progresso della tecnica. Spiegazione dei simboli

Avvertimento contro pericoli!

Rimando a passaggi nel documento.

2. Avvertenze generali relative alla

Prima di eettuare qualsiasi lavoro sull'apparecchio, togliere sempre la corrente!

• Durante il montaggio non deve esserci presenza di tensione nel cavo di allacciamento alla rete. Prima del lavoro, occorre pertanto togliere la tensio- ne e accertarne l'assenza mediante uno strumento di misurazione della tensione.

• L'installazione della lampada a sensore richiede lavori alla linea di alimentazione elettrica. Deve pertanto essere eseguita a regola d'arte in conformità alle norme d'installazione e alle condizioni di allacciamento nazionali. (per es. DE: VDE0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV1000)

• Utilizzare esclusivamente pezzi di ricambio originali.

• Le riparazioni devono essere eettuate esclusiva- mente da ocine specializzate.

Uso conforme allo scopo: – Lampada LED per montaggio a muro in ambienti esterni e interni Le lampade L 665 S e L 666 S sono lampade LED dotate di rilevatore di movimento. Il sensore a raggi infrarossi ad alta prestazione integrato consiste in un doppio rilevatore da 360° il quale individua l'invisibile radiazione termica di corpi in movimento (persone, animali, ecc.). Quest'ultima viene trasformata elettro- nicamente e provoca l'accensione automatica della lampada. La presenza di ostacoli quali per es. muri o vetri impedisce il riconoscimento dell'irraggiamento termico, l'accensione pertanto non avviene. Importante: Per ottenere il più sicuro rilevamento di movimento, montate la lampada sensore lateralmente rispetto alla direzione di passaggio e provvedere anché non vi si- ano ostacoli (come per es. alberi, muri, ecc.) che com- promettono la visuale del sensore. Il raggio d'azione è limitato se Vi dirigete direttamente verso la lampada. Volume di fornitura L 665 S (Fig. 3.1) – una lampada a sensore con pannello dotato di numero civico – tre calotte di copertura – foglio con numeri civici Volume di fornitura L 666 S (Fig. 3.2) – una lampada a sensore – tre calotte di copertura Dimensioni dell'apparecchio L 665 S (Fig. 3.3) Dimensioni dell'apparecchio L 666 S (Fig. 3.4) Panoramica degli apparecchi L 665 S (Fig. 3.5) A Supporto per montaggio a muro B Morsetto di allacciamento C Tappo di tenuta D Morsetto di allacciamento E Involucro della lampada F Regolazione del periodo di accensione G Regolazione crepuscolare H Impostazione programmi I Unità sensore J Pannello con numero civico Panoramica degli apparecchi L 666 S (Fig. 3.6) A Supporto per montaggio a muro B Morsetto di allacciamento C Tappo di tenuta D Morsetto di allacciamento Involucro della lampada F Regolazione del periodo di accensione G Regolazione crepuscolare H Impostazione programmi I Unità sensore Campo di rilevamento (Fig. 3.7-3.9) Distribuzione dell'intensità luminosa L 665 S (Fig 3.10) Distribuzione dell'intensità luminosa L 666 S (Fig 3.11)

4. Allacciamento elettrico

Schema elettrico (Fig.4.1) a) Collegamento in rete di singole lampade b) Collegamento in rete di gruppi di lampade Il cavo di collegamento alla rete ha 3 fili. L = filo di fase (di prevalenza nero, marrone o grigio) N = filo neutro (di prevalenza blu) PE = conduttore di terra (verde/giallo) K = linea di comunicazione (optional)– 35 – K Lunghezza del cavo ≤ 50 m max. 10 × L 665/L 666 In caso di dubbio occorre identificare le linee di alimentazione elettrica con un indicatore di tensione e poi disinserire nuovamente la tensione. La fase (L) e il filo di neutro (N) vengono collegati al morsetto di allacciamento, il conduttore di terra (PE) viene isolato e aggiunto. Importante: Uno scambio dei collegamenti provoca un successivo corto circuito nell'apparecchio o nella valvoliera. In questo caso le singole linee di alimentazione elettrica devono essere reidentificate e quindi collegate a nuovo. Ovviamente nella linea di alimentazione della rete può essere installato un interruttore di rete per accendere e spegnere. La sorgente luminosa di questa lampada non è sostitu- ibile; in caso ciò fosse necessario, per es. alla fine della sua durata utile, occorre cambiare l'intera lampada. Comportamento in gruppo Attraverso la linea di comunicazione (K) è possibile un collegamento in rete interno di gruppi STEINEL di L 665 S e L 666 S. Si possono collegare tra loro in rete fino a 10lampade. La lunghezza massima della linea di comunicazione è di 50m. La prima lampada di un gruppo che rileva mo- vimento accende l'intero gruppo. Se dopo la scadenza del periodo di accensione non viene rilevato nessun altro movimento, l'ultima lampada di un gruppo che rileva movimento spegne l'intero gruppo. Avvertenza: – La linea di comunicazione non deve essere messa sotto tensione. Non si devono attivare carichi esterni! – All'interno del collegamento in rete di gruppi tutte le lampade seguono i loro valori impostati individual- mente tramite regolatori. – Per tutte le lampade deve essere impostato lo stesso programma.

• Controllare tutti i componenti per verificare se pre- sentano danneggiamenti.

• In caso di danni non mettere in funzione il prodotto.

• Nel montaggio della lampada a sensore si deve provvedere a fissarla in modo tale che non si gene- rino vibrazioni.

• Scegliere un luogo di montaggio adeguato tenendo conto del raggio d'azione e del rilevamento del movimento. Fasi di montaggio

• Disattivare l'alimentazione di corrente (Fig.4.1)

• Svitare l'involucro della lampada dal supporto per montaggio a muro (Fig. 5.1)

• Staccare il morsetto di allacciamento (Fig.5.2)

• Segnare i punti in cui si eettueranno i fori (Fig. 5.3)

• Eettuare i fori e inserire i tasselli (Fig. 5.4)

• Montaggio nel caso di conduttore incassato (Fig. 5.5)

• Montaggio nel caso di conduttore in superficie (Fig. 5.6)

• Collegare il cavo di allacciamento (Fig.5.7) L 665 S

• Regolazione del pannello con numero civico (Fig. 5.8)

• Applicare il pannello con numero civico e avvitarlo saldamente (Fig. 5.8)

• Montare il morsetto di allacciamento per il pannello con numero civico (Fig. 5.9)

• Infilare il morsetto di allacciamento (Fig. 5.10)

• Avvitare l'involucro sulla lampada dal supporto per montaggio a muro (Fig. 5.11)

• Attivare l'alimentazione di corrente (Fig. 5.11)

• Utilzzo del foglio con numeri civici (Fig. 5.12) Avvertenza: ulteriori indicazioni sull'applicazione dei numeri civici sono riportate nel foglio con numeri civici. L 666 S

• Infilare il morsetto di allacciamento (Fig. 5.13)

• Avvitare l'involucro sulla lampada dal supporto per montaggio a muro (Fig. 5.14)

• Attivare l'alimentazione di corrente (Fig. 5.14)

• Eettuare le dovute impostazioni ➜ "6.Funzionamento"

Impostazioni da parte del costruttore Impostazione programmi: P 1 Regolazione di luce crepuscolare: 1000Lux Ritardo dello spegnimento: 5secondi Dopo il montaggio si può mettere in funzione la lampada a sensore. Sulla parte amovibile del sensore si trovano i regolatori del periodo di accensione, del crepuscolare e dell' impostazione del programma.

• Dopo l'azionamento den nasello di arresto prelevare il sensore con un cacciavite a punta piatta (Fig. 6.1) – La lampada a sensore passa al funzionamento con luce continua.

• Eettuare le installazioni con un cacciavite (Fig.6.2) IT– 36 – P1Programma standard (regolatore 6.2/G) – Accensione graduale della luce / no luce notturna Cos'è l'accensione graduale della luce? La lampada a sensore dispone di una funzione di accensione graduale della luce. Questo significa che la luce al momento dell'accensione non viene accesa direttamente al massimo della potenza, bensì la lumi- nosità viene aumentata lentamente entro pochi istanti fino a 100%. Analogamente lo spegnimento non è immediato, bensì la luce si spegne lentamente. P2 Programma comfort – Accensione graduale della luce + luce notturna – Luce notturna ON a partire dal valore crepuscolare impostato Che cos'è la luce notturna? La luce notturna consente un'illuminazione continua du- rante la notte a una potenza pari al 25% circa della po- tenza luminosa. Solo in caso di movimento all'interno del campo di rilevamento la luce (per il periodo impostato) passa al massimo flusso luminoso utile (100%). Dopo di ciò la lampada passa alla luce base (ca. 25%). P3 Programma comfort a risparmio energetico – Accensione graduale della luce + luce notturna fino alla metà della notte – Luce notturna ON a partire dal valore crepuscolare impostato fino alla metà della notte Come funziona il programma comfort a risparmio energetico Nella lampada a sensore non è integrato un orologio, il momento in cui si raggiunge la metà della notte viene rilevato solo attraverso la lunghezza delle fasi di oscurità. Per questo motivo è importante ai fini di un perfetto funzionamento che la lampada a sensore durante questo periodo sia alimentata ininterrottamente con corrente elettrica. Durante la prima notte (fase di misurazione) la luce notturna è completamente attiva. I valori vengono memorizzati in modo da non essere persi in caso di mancanza di corrente. Consigliamo di non interrompere la tensione durante il programma. I valori vengono rilevati nel corso di più notti, per questo motivo, in caso di un eventuale guasto, si consiglia di osservare per più notti se l'ora di spegnimento della lampada a sensore si sposta sempre più verso mezzanotte. P4Programma Nightmatic – Accensione graduale della luce / no luce notturna, nessuna valutazione del movimento – Accensione al 100% se il valore di luminosità scende sotto la soglia Avvertenza: il pannello con numero civico eventual- mente presente si accende in tutti e quattro i pro- grammi quando la luminosità scende al di sotto del valore crepuscolare impostato. Regolazione crepuscolare (regolatore 6.2/H) La soglia d'intervento desiderata può essere regolata in continuo tra ca. 2 e 1000Lux. – Regolatore impostato su = funzionamento con luce diurna (indipendentemente dalla luminosità) – Regolatore impostato su = funzionamento con luce crepuscolare (ca. 2 Lux) Per l'impostazione del campo di rilevamento in caso di funzionamento con luce diurna si deve portare il regola- tore su (funzionamento con luce diurna). Regolazione del periodo di accensione (regolatore 6.2/F) Il periodo in cui si desidera che la lampada rimanga accesa può essere impostato con regolazione continua da ca.5secondi a max. 15minuti. Ogni volta che viene rilevato un movimento prima che decorra questo periodo di tempo, il contaminuti si azzera. Funzionamento con luce continua Se viene montato un interruttore di rete nella linea di allacciamento alla rete, oltre alle semplici operazioni di accensione e spegnimento sono possibili anche le seguenti funzioni: Funzionamento a sensore

1) Accensione della luce

(se la lampada è in posizione OFF): Interruttore 1×OFF e ON. La lampada rimane accesa per il periodo impostato.

2) Spegnimento della luce

(se la lampada è in posizione ON): Interruttore 1×OFF e ON. La lampada si spegne, ossia passa al funzionamento con sensore. Funzionamento a luce continua (Fig. 6.3)

1) Accensione della luce continua:

Interruttore 2×OFF e ON. La lampada viene impostata per 4ore su luce continua (il LED rosso si illumina die- tro la lente). Dopo questo periodo di tempo la lampada passa di nuovo automaticamente in esercizio sensore (il LED rosso si spegne).

2) Disattivazione della funzione luce continua:

Interruttore 1×OFF e ON. La lampada si spegne, ossia passa al funzionamento con sensore. Importante: I comandi devono essere eseguiti entro 0,2-1secondo. Regolazione del campo di rilevamento (Fig. 7.1-7.5) A seconda delle esigenze è possibile limitare il campo di rilevamento. Le calotte di copertura fornite in dotazione servono a coprire un qualsiasi numero di segmenti di lente. In tal modo è possibile escludere gli eventuali interventi a sproposito provocati ad esempio da automobili o passanti e sorvegliare in modo mirato punti particolarmente esposti al pericolo. Le calotte di copertura possono essere separate lungo le suddi- visioni in verticale già preparate. Poi esse vengono semplicemente infilate sulla lente.– 37 –

7. Manutenzione e cura

Il prodotto non necessita di manutenzione. In caso di imbrattamento si può pulire la lampada con un panno umido (senza impiegare detergenti). Importante: l'apparecchio non è sostituibile.

Apparecchi elettrici, accessori e materiali d'imballaggio devono essere consegnati ad un centro di riciclaggio riconosciuto.Non gettate gli apparecchi elettrici assieme ai rifiuti domestici! Solo per paesi UE:conformemente alla Direttiva Europea vigente in materia di rifiuti di apparecchi elettrici ed elettronici e alla sua attuazione nel diritto nazionale, gli apparecchi elettrici ed elettronici non più idonei all'uso devono essere separati dagli altri rifiuti e consegnati a un centro di riciclaggio riconosciuto.

9. Garanzia del produttore

Quale acquirente Lei può rivendicare nei confronti del venditore i diritti previsti dalla legge. Nella misura in cui tali diritti esistono nel Suo paese, la nostra dichiarazio-ne di garanzia né li riduce né li limita. Noi Le concedia-mo 5anni di garanzia dell’impeccabile costituzione e del regolare funzionamento del Suo prodotto a sensori STEINEL Professional. Noi garantiamo che questo prodotto è privo di difetti di produzione e costruzio-ne. Garantiamo la funzionalità di tutti i componenti elettronici e di tutti i cavi nonché l’assenza di vizi di tutti i materiali impiegati e delle loro superfici. RivendicazioneSe ha intenzione di esporre reclamo in merito al pro-dotto da Lei acquistato, La si prega di trasmettere tale reclamo completo e affrancato assieme allo scontrino d’acquisto o alla fattura indicante la data dell’acquisto e la denominazione del prodotto al Suo rivenditore o direttamente a noi: STEINEL Italia S.r.l., Largo Donegani 2, I-20121 Milano. Le consigliamo pertanto di conservare scrupolosamente lo scontrino d’acquisto o la fattura fino alla scadenza del periodo di garanzia. La STEINEL declina ogni responsabilità per costi e rischi legati al trasporto nell’ambito della restituzione del prodotto.(Per informazioni in merito alla rivendicazione di un diritto di garanzia si prega di consultare il nostro sito web www.steinel.it)Se dovesse esporre un caso di garanzia o una do-manda sul Suo prodotto, ci può contattare al numero +39/02/96457231 dal lunedì al venerdì dalle 9:00 alle 18:00. DI GARANZIA

= 82 Durata utile media misurata L70B50 a 25°C: 60.000 ore Consistenza del colore SDCM Valore iniziale 3 Distribuzione dell'intensità luminosa LumEdit 201811231151_L665_grau_HaubeChina.ldt Polar Diagram

10015020025090°90°180° 30°30° 150°150° 60°120°60°120°cd / 1000 lm C0 / C180 C90 / C270 L 665S L 666S Altezza massima di montaggio 2,50m Tecnica a sensori Infrarossi passivi Angolo di rilevamento 360° con angolo di apertura di 90° e protezione dall'elusione del sensore nella zona sottostante Raggio d'azione del rilevamento in tangenziale 7 m Regolazione del periodo di accensione 5s - 15min Regolazione crepuscolare 2-1.000Lux Funzione luce notturna 10% Impostazione programmi 4 programmi orientati all'uso pratico Luce continua attivabile per 4 ore Grado di protezione IP 44 Classe di protezione I Resistenza agli urti IK 07 Temperatura ambiente -20- +50°C Classe di efficienza energetica Questo prodotto contiene una sorgente luminosa che corrisponde alla classe di efficienza energetica "F“(L 665 S) / "E“(L 666 S).– 39 –

11. Disturbi di funzionamento
