MANUAL DE USUARIO L 666 S STEINEL

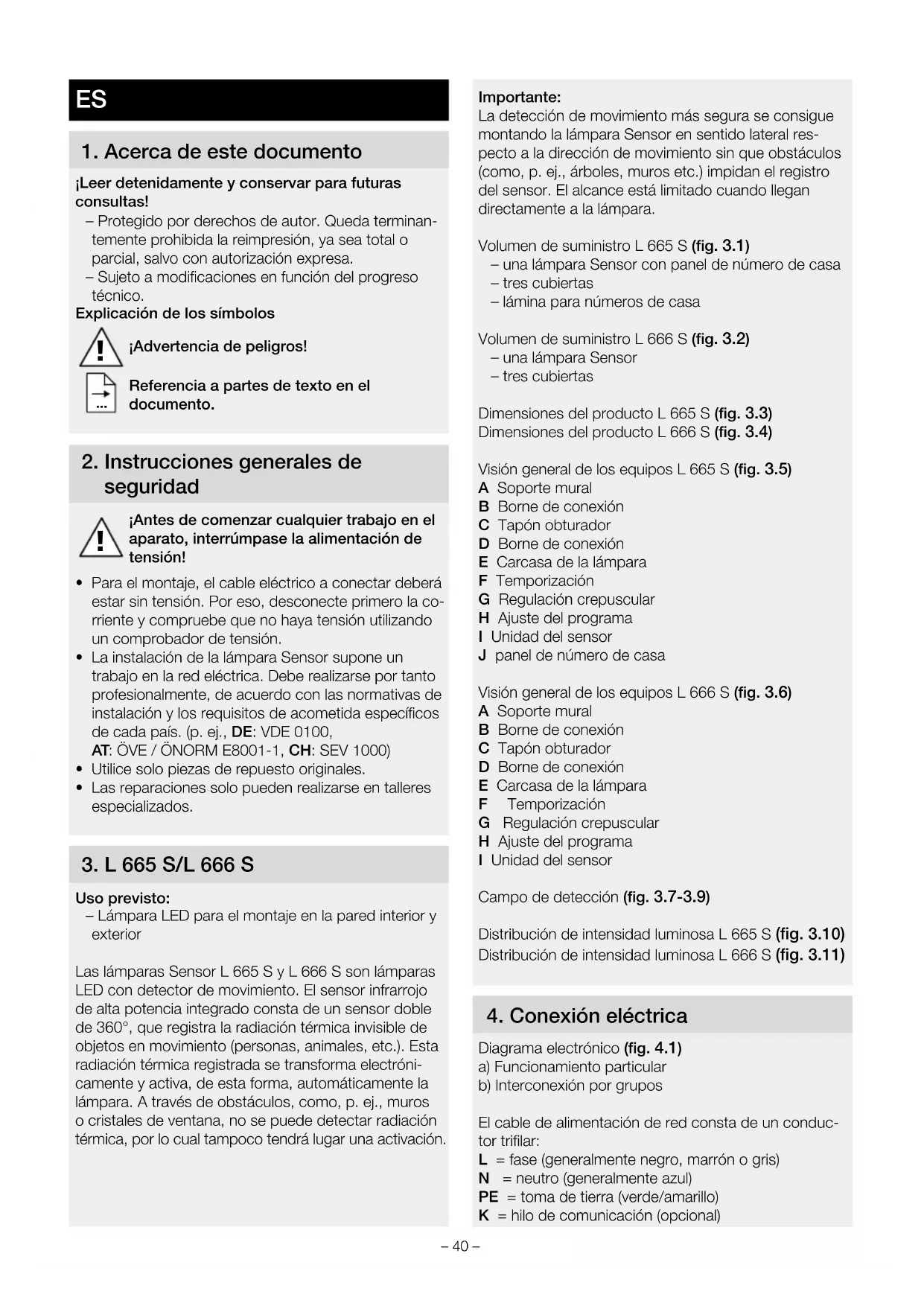

ES .... 40 ¡Obsérvese la información textual!

1. Acerca de este documento

¡Leer detenidamente y conservar para futuras consultas!

- Protegido por derechos de autor. Queda terminantemente prohibida la reimpresión, ya sea total o parcial, salvo con autorización expresa. - Sujeto a modificaciones en función del progreso técnico.

Explicación de los símbolos

¡Advertencia de peligros!

Referencia a partes de texto en el documento.

2. Instrucciones generales de seguridad

¡Antes de comenzar cualquier trabajo en el aparato, interrúmpase la alimentación de tensión!

• Para el montaje, el cable eléctrico a conectar deberá estar sin tensión. Por eso, desconecte primero la corriente y compruebe que no haya tensión utilizando un comprobador de tensión.
• La instalación de la lámpara Sensor supone un trabajo en la red eléctrica. Debe realizarse por tanto profesionalmente, de acuerdo con las normativas de instalación y los requisitos de acometida específicos de cada país. (p. ej., DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)
• Utilice solo piezas de repuesto originales.
• Las reparaciones solo pueden realizarse en talleres especializados.

3. L 665 S/L 666 S

Uso previsto:

- Lámpara LED para el montaje en la pared interior y exterior

Las lámparas Sensor L 665 S y L 666 S son lámparas LED con detector de movimiento. El sensor infrarrojo de alta potencia integrado consta de un sensor doble de 360°, que registra la radiación térmica invisible de objetos en movimiento (personas, animales, etc.). Esta radiación térmica registrada se transforma electrónicamente y activa, de esta forma, automáticamente la lámpara. A través de obstáculos, como, p. ej., muros o cristales de ventana, no se puede detectar radiación térmica, por lo cual tampoco tendrá lugar una activación.

Importante:

La detección de movimiento más segura se consigue montando la lámpara Sensor en sentido lateral respecto a la dirección de movimiento sin que obstáculos (como, p. ej., árboles, muros etc.) impidan el registro del sensor. El alcance está limitado cuando llegan directamente a la lámpara.

Volumen de suministro L 665 S (fig. 3.1)

• una lámpara Sensor con panel de número de casa
• tres cubiertas
  – lámina para números de casa

Volumen de suministro L 666 S (fig. 3.2)

- una lámpara Sensor

- tres cubiertas

Dimensiones del producto L 665 S (fig. 3.3)

Dimensiones del producto L 666 S (fig. 3.4)

Visión general de los equipos L 665 S (fig. 3.5)

A Soporte mural
B Borne de conexión
C Tapón obturador
D Borne de conexión
E Carcasa de la lámpara
F Temporización
G Regulación crepuscular
H Ajuste del programa
I Unidad del sensor
J panel de número de casa

Visión general de los equipos L 666 S (fig. 3.6)

A Soporte mural
B Borne de conexión
C Tapón obturador
D Borne de conexión
E Carcasa de la lámpara
F Temporización
G Regulación crepuscular
H Ajuste del programa
I Unidad del sensor

Campo de detección (fig. 3.7-3.9)

Distribución de intensidad luminosa L 665 S (fig. 3.10)

Distribución de intensidad luminosa L 666 S (fig. 3.11)

4. Conexión eléctrica

Diagrama electrónico (fig. 4.1)

a) Funcionamiento particular

b) Interconexión por grupos

El cable de alimentación de red consta de un conductor trifilar:

L = fase (generalmente negro, marrón o gris)

N = neutro (generalmente azul)

PE = toma de tierra (verde/amarillo)

K = hilo de comunicación (opcional)

K Longitud de cable ≤ 50 m

En caso de dudas, hay que identificar los conductores con un comprobador de tensión; a continuación, volver a desconectar la tensión. La fase (L), el neutro (N) y la toma de tierra (PE) se conectan al borne.

Importante:

La inversión de las conexiones podrá provocar más tarde un cortocircuito en el aparato o en su caja de fusibles. En tal caso, habrá que identificar una vez más cada uno de los conductores y conectarlos de nuevo. Naturalmente, el cable de alimentación de red puede integrar un interruptor para conectar y desconectar la tensión.

La bombilla de esta lámpara no se puede reemplazar, para reemplazar la bombilla (p. ej. al fin de su vida útil), hay que cambiar toda la lámpara.

LED LED

Comportamiento de grupo

A través del hilo de comunicación (K) es posible una interconexión por grupos interna de STEINEL de L 665 S y L 666 S.

Puede interconectarse un máx. de 10 lámparas. La longitud máxima del hilo de comunicación son 50 m. La primera lámpara de un grupo que detecta un movimiento enciende todo el grupo. Una vez transcurrido un tiempo predefinido sin detectarse movimiento, la última lámpara de un grupo apaga todo el grupo.

Observación:

• No se le deberá aplicar tensión de alimentación al hilo de comunicación. ¡No conectar dispositivos externos!
• Dentro de la interconexión por grupos, todas las lámparas obedecen a sus valores particulares ajustados vía regulador.
• En todas las lámparas se ha de configurar el mismo programa.

5. Montaje

• Comprobar que todos los componentes se encuentren en perfecto estado.
• No se pongan en servicio en caso de estar deteriorados.
• Al montar la lámpara Sensor, hay que fijarse en que la sujeción no esté expuesta a vibraciones.
• Elegir un lugar de montaje adecuado teniendo en cuenta el alcance y la detección de movimientos.

El montaje por pasos

• Desconectar la alimentación eléctrica (fig. 4.1)
• Destornillar la carcasa de la lámpara del soporte mural (fig. 5.1).
• Soltar el borne de conexión (fig. 5.2)
  • Marcar los taladros (fig. 5.3)
• Hacer los agujeros e introducir los tacos (fig. 5.4)
  • Montaje con cable empotrado (fig. 5.5)
  • Montaje con cable de superficie (fig. 5.6)
• Conectar los cables (fig. 5.7)

L 665 S

• Ajuste del panel de número de casa (fig. 5.8)
• Colocar el panel de número de casa y atornillarlo (fig. 5.8)
• Enchufar el borne de conexión para el número de panel de casa (fig. 5.9)
• Enchufar el borne de conexión (fig. 5.10)
• Atornillar la carcasa de la lámpara en el soporte mural (fig. 5.11)
• Conectar la alimentación eléctrica (ilustr. 5.11)
• Uso de la lámina con números de casa (fig. 5.12)

Nota: Más detalles sobre la aplicación de los números de casa en la lámina de números.

L 666 S

• Enchufar el borne de conexión (fig. 5.13)
• Atomillar la carcasa de la lámpara en el soporte mural (fig. 5.14).
• Conectar la alimentación eléctrica (fig. 5.14)
• Llevar a cabo los ajustes "6. Funciones"

6. Funciones

Configuración de fábrica

Ajuste del programa: P 1

Regulación crepuscular: 1000 lux

Temporización: 5 segundos

Una vez montada, la lámpara Sensor puede utilizarse. En la unidad del sensor extraíble se encuentran los selectores para la regulación crepuscular, temporización y ajuste del programa.

• Extraer el detector moviendo la lengüeta de encastre con un destornillador (fig. 6.1)
• La lámpara Sensor cambia a alumbrado permanente
  • Realizar los ajustes con un destornillador (fig. 6.2)

P1 Programa estándar (regulador 6.2/G)

- Encendido progresivo / sin luz de cortesía

¿Qué es el encendido progresivo de la luz?

La lámpara Sensor dispone de una función de encendido progresivo. Esto significa que la luz, al conectarla, no se enciende a su máxima potencia, sino que la luminosidad va aumentando en poco tiempo al 100%.

De este modo, también se atenúa suavemente la luz al apagarla.

P2 Programa de confort

• Encendido progresivo + luz de cortesía
• Luz de cortesía ON a partir del valor crepuscular ajustado.

¿Qué es la luz de cortesía?

La luz de cortesía permite una iluminación nocturna permanente con un 25% aprox. de potencia luminosa. La luz no se enciende a su máxima potencia luminosa (100%) por el tiempo ajustado hasta que no se ha detectado un movimiento dentro del campo de detección. Después la lámpara cambia de nuevo a la luz de cortesía (aprox. 25%).

P3 Programa de ahorro confortable:

• Encendido progresivo + luz de cortesía hasta medianoche
• Luz de cortesía ON a partir del valor crepuscular ajustado hasta medianoche

¿Cómo funciona el programa de ahorro confortable?

La lámpara Sensor no tiene ningún reloj integrado, la medianoche se calcula solo por medio de la duración de las fases de oscuridad. Por eso, para un buen funcionamiento es importante que la lámpara Sensor disponga de tensión continua durante este tiempo. Durante la primera noche (fase de medición) la luz de cortesía está completamente activa. Los valores son almacenados seguros contra un corte de tensión. Recomendamos no interrumpir la tensión en el programa. Los valores se calculan a partir de varias noches, por eso, en caso de algún fallo, habrá que observar durante varias noches si el tiempo de desconexión de la lámpara Sensor va cambiando hacia la media noche.

P4 Programa Nightmatic

• Encendido progresivo, sin luz de cortesía, sin registro de movimiento
• Conectar al 100% cuando la luminosidad desciende por debajo del valor predefinido

Nota: el panel de número de casa, si está disponible, se conecta en los cuatro programas cuando no se alcanza el valor crepuscular ajustado.

Regulación crepuscular (regulador 6.2/H)

El punto de activación deseado puede regularse sin etapas de 2 a 1000 lux aprox.

• Tornillo de regulación puesto en☀ = funcionamiento a la luz del día (independientemente de la luminosidad)
• Tornillo de regulación en = funcionamiento crepuscular (aprox. 2 lux)

Para el ajuste del campo de detección a la luz del día, hay que poner el tornillo de regulación en ✿ (funcionamiento a la luz del día).

Temporización (regulador 6.2/F)

El período de alumbrado deseado de la lámpara puede regularse sin etapas desde aprox. 5 s hasta un máximo de 15 min. Con cada movimiento detectado antes de transcurrir este período de tiempo, se inicia de nuevo la cuenta del reloj.

Función de alumbrado permanente

Montándose un interruptor en el cable de alimentación de red, además de la simple función de encendido y apagado puede disponerse de las siguientes funciones:

Funcionamiento de sensor

1) Encender la luz (si la lámpara está en OFF):

Pulsar OFF y ON 1 vez.

La lámpara permanecerá encendida durante el tiempo definido.

2) Desconectar la luz (si la lámpara está en ON):

Pulsar OFF y ON 1 vez.

La lámpara se apaga o pasa a funcionamiento de sensor.

Alumbrado permanente (fig. 6.3)

1) Conectar alumbrado permanente:

Pulsar OFF y ON 2 veces. La lámpara se enciende de modo permanente por un período de 4 horas (el LED rojo - detrás de la lente - se enciende). A continuación pasa de nuevo automáticamente a funcionamiento de sensor (el LED rojo se apaga).

2) Desconectar alumbrado permanente:

Pulsar OFF y ON 1 vez. La lámpara se apaga o pasa a funcionamiento de sensor.

Importante:

Las maniobras de conmutación han de ejecutarse en un lapso de 0,2 a 1 s.

Ajuste del campo de detección (fig. 7.1-7.5)

El campo de detección puede limitarse según necesidad. Las cubiertas adjuntas sirven para cubrir opcionalmente muchos segmentos individuales de la lente. De este modo se evitan las activaciones erróneas debido p. ej. al paso de vehículos, transeúntes, etc. o para controlar de forma directa los puntos de riesgo. Las cubiertas pueden separarse verticalmente a lo largo de las divisiones prerranuradas. A continuación se insertan sencillamente sobre la lente.

7. Mantenimiento y cuidado

El producto está exento de mantenimiento.

Si la lámpara se ensucia, puede limpiarse con un paño húmedo (sin detergente).

Importante: el controlador no puede sustituirse.

Aparatos eléctricos, accesorios y embalajes han de someterse a un reciclamiento respetuoso con el medio ambiente.

¡No eche los aparatos eléctricos a la basura doméstica!

Solo para países de la UE:

Según la Directiva europea vigente sobre residuos de aparatos eléctricos y electrónicos y su transposición al derecho nacional, aparatos eléctricos fuera de uso han de ser recogidos por separado y sometidos a un reciclamiento respetuoso con el medio ambiente.

9. Garantía de fabricante

A usted, el comprador, le asisten ciertos derechos legales frente al vendedor. En la medida en que estos derechos existan en su país, ellos no se verán acortados ni limitados por nuestro Certificado de garantía. Le ofrecemos 5 años de garantía sobre el estado y el funcionamiento impecables de su producto STEINEL Professional con técnica de sensores. Garantizamos que este producto carece de defectos derivados del material, la fabricación o construcción. Garantizamos la plena funcionalidad de todos los cables y piezas electrónicas, así como la ausencia de defectos en cualquier material empleado o en su superficie.

Reclamación

Si usted desea reclamar su producto, envíelo, por favor, todo completo y a porte pagado junto con el tíquet de compra original que deberá indicar la fecha de compra y la denominación del producto a su vendedor o directamente a nuestra dirección, SAET-94 S.L. - C/Trepadella, n° 10, Pol. Ind. Castellbisbal Sud, E-08755 Castellbisbal (Barcelona). Recomendamos, por eso, guardar bien el tíquet de compra hasta que haya expirado el período de garantía. STEINEL no responderá por gastos o riesgos de transporte con motivo del envío.

Información para hacer constar un caso de garantía la obtendrá a través de nuestra página web www.steinel-professional.de/garantie

Para cualquier caso de garantía o duda referente a su producto, nos puede llamar al número del Servicio Técnico [phone].

5AÑOS DE GARANTÍA DE FABRICANTE

10. Datos técnicos

Dimensiones (alt. x anch. x prof.) L 665 S: 269 × 326 × 122 mm L 666 S: 269 × 102 × 122 mm

Tensión de red 220-240 V, 50/60 Hz

Flujo luminoso L 665 S: 611 lm

L 666 S: 596 lm

Consumo de potencia (P _on ) L 665 S: 10,40 W

L 666 S: 8,50 W

Eficiencia L 665 S: 59 lm/W

L 666 S: 70 lm/W

Sensor Standby ( P_sb ) L 665 S: 0,46 W

L 666 S: 0,48 W

Temperatura cromática 3.000 K (blanco cálido)

Índice de reproducción cromática R

a = 82

Vida útil media asignada L70B50 a 25°C: 60.000 h

Consistencia cromática SDCM Valor inicial 3

Distribución de intensidad luminosa

L 665 S

L 666 S

Altura de montaje máxima	2,50 m
Técnica de sensores	Infrarrojo pasivo (PIR)
Ángulo de detección 360° con 90° ángulo de apertura y protección contra sumersión
Alcance de detección	tangencial 7 m
Temporización	5 s - 15 min
Regulación crepuscular	2-1.000 lux
Función de luz de cortesía	10%
Ajuste del programa	4 programas orientados a la práctica
Alumbrado permanente	conmutable 4 h
Índice de protección	IP 44
Clase de aislamiento	I
Resistencia a los golpes	IK07
Temperatura ambiente	-20 a +50 °C
Clase de eficiencia energética	Este producto incluye una fuente de luz de la clase de eficiencia energética "F" (L 665 S) / "E" (L 666 S).

11. Fallos de funcionamiento

Fallo Causa Remedio

Lámpara Sensor sin tensión ■ Fusible ha saltado, desconectado, línea interrumpida■ Cortocircuito	■ Conectar, cambiar el fusible;conectar el interruptor dealimentación, comprobar el cablecon un comprobador de tensión■ Comprobar conexiones
La lámpara Sensor no se conecta ■ En funcionamiento a la luz del día,regulación crepuscular ajustadapara funcionamiento nocturno■ Interruptor en OFF■ Fusible ha saltado■ Campo de detección sin ajusteselectivo	■ Volver a ajustar■ Conectar■ Conectar, cambiar el fusible;en caso dado, comprobar laconexión■ Volver a ajustar
La lámpara Sensor no se apaga ■ Movimiento permanente en elcampo de detección■ La unidad del sensor no está bienenclavada■ Lámpara Sensor se encuentra enfase de calibración (programa deahorro confort)■ Wifi posicionado muy cerca delsensor	■ Controlar campo de detección ydado el caso ajustar de nuevo■ Enclavar bien la unidad del sensorapretando ligeramente■ Véase observación sobre elprograma de ahorro confort■ Aumentar distancia entre el wifi yel sensor >3m
Los LED no se apagan haciamitad de la noche aprox. segúnlo deseado ■ Fuente de luz externa (por ejemplootro detector o lámpara demovimiento) desactiva la lámparaSensor	■ Proteger la lámpara Sensorcontra la luz ajena, después,observar la lámpara Sensor variosdías. Esta necesita algún tiempopara ajustarse de nuevo al valorcorrecto
LED no se apagan por completo ■ Seleccionado el programa confort	■ Selector de programa en 4
La lámpara Sensor se enciendecuando no se desea ■ El viento mueve árboles ymatorrales en el campo dedetección■ Detección de automóviles en lacalle■ Cambio de temperatura repentinodebido a las condicionesatmosféricas (viento, lluvia, nieve) oa ventiladores o ventanas abiertas.	■ Ajustar de nuevo el campo dedetección con precisión mediantecubiertas■ Ajustar de nuevo el campo dedetección con precisión mediantecubiertas■ Modificar el campo de detección,cambiar el lugar de montaje
Alcance de detección de lalámpara Sensor modificado ■ Otras temperaturas ambientales	■ Ajustar de nuevo el campo dedetección con precisión mediantecubiertas
