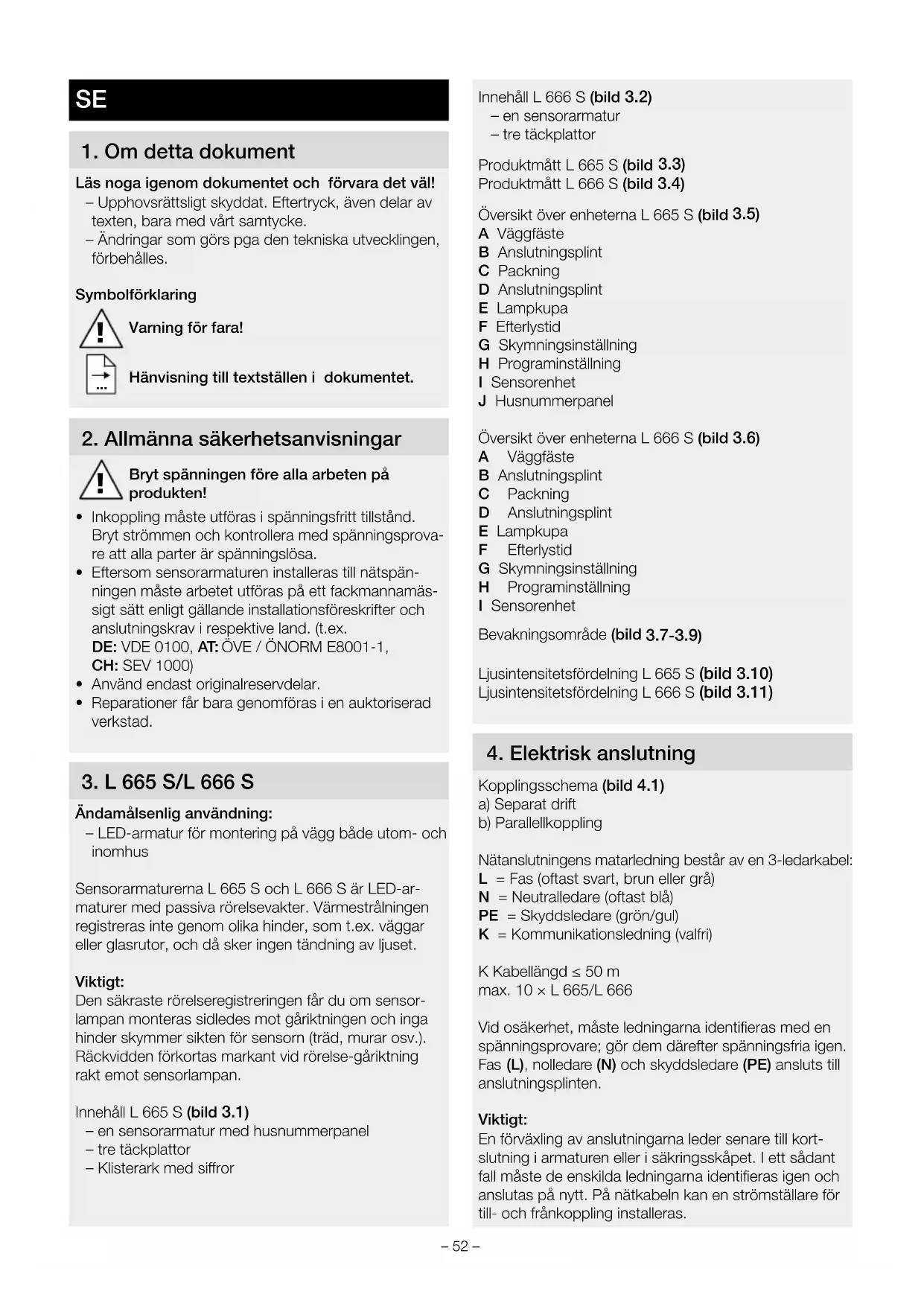

BRUKSANVISNING L 666 S STEINEL

Läs noga igenom dokumentet och förvara det väl! – Upphovsrättsligt skyddat. Eftertryck, även delar av texten, bara med vårt samtycke. – Ändringar som görs pga den tekniska utvecklingen, förbehålles. Symbolförklaring

2. Allmänna säkerhetsanvisningar

Bryt spänningen före alla arbeten på produkten!

• Inkoppling måste utföras i spänningsfritt tillstånd. Bryt strömmen och kontrollera med spänningsprova- re att alla parter är spänningslösa.

• Eftersom sensorarmaturen installeras till nätspän- ningen måste arbetet utföras på ett fackmannamäs- sigt sätt enligt gällande installationsföreskrifter och anslutningskrav i respektive land. (t.ex. DE: VDE0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV1000)

• Använd endast originalreservdelar.

• Reparationer får bara genomföras i en auktoriserad verkstad.

Ändamålsenlig användning: – LED-armatur för montering på vägg både utom- och inomhus Sensorarmaturerna L 665 S och L 666 S är LED-ar- maturer med passiva rörelsevakter. Värmestrålningen registreras inte genom olika hinder, som t.ex. väggar eller glasrutor, och då sker ingen tändning av ljuset. Viktigt: Den säkraste rörelseregistreringen får du om sensor- lampan monteras sidledes mot gåriktningen och inga hinder skymmer sikten för sensorn (träd, murar osv.). Räckvidden förkortas markant vid rörelse-gåriktning rakt emot sensorlampan. Innehåll L 665 S (bild 3.1) – en sensorarmatur med husnummerpanel – tre täckplattor – Klisterark med siror Innehåll L 666 S (bild 3.2) – en sensorarmatur – tre täckplattor Produktmått L 665 S (bild 3.3) Produktmått L 666 S (bild 3.4) Översikt över enheterna L 665 S (bild 3.5) A Väggfäste B Anslutningsplint C Packning D Anslutningsplint E Lampkupa F Efterlystid G Skymningsinställning H Programinställning I Sensorenhet J Husnummerpanel Översikt över enheterna L 666 S (bild 3.6) A Väggfäste B Anslutningsplint C Packning D Anslutningsplint E Lampkupa F Efterlystid G Skymningsinställning H Programinställning I Sensorenhet Bevakningsområde (bild 3.7-3.9) Ljusintensitetsfördelning L665S (bild3.10) Ljusintensitetsfördelning L666S (bild3.11)

4. Elektrisk anslutning

Kopplingsschema (bild 4.1) a) Separat drift b) Parallellkoppling Nätanslutningens matarledning består av en 3-ledarkabel: L = Fas (oftast svart, brun eller grå) N = Neutralledare (oftast blå) PE = Skyddsledare (grön/gul) K = Kommunikationsledning (valfri) K Kabellängd ≤ 50 m max. 10 × L 665/L 666 Vid osäkerhet, måste ledningarna identifieras med en spänningsprovare; gör dem därefter spänningsfria igen. Fas (L), nolledare (N) och skyddsledare (PE) ansluts till anslutningsplinten. Viktigt: En förväxling av anslutningarna leder senare till kort- slutning i armaturen eller i säkringsskåpet. I ett sådant fall måste de enskilda ledningarna identifieras igen och anslutas på nytt. På nätkabeln kan en strömställare för till- och frånkoppling installeras.– 53 – Armaturens ljuskälla kan inte bytas ut; om ljuskällan ändå måste bytas ut (t.ex. när den är uttjänt), så måste hela armaturen bytas ut. Gruppreaktion Via kommunikationsledningen (K) är en parallellkoppling med L 665 S och L 666 S möjlig. Max. 10armaturer kan parallellkopplas. Kommunika- tionsledningens maximala längd är 50m. Den första armaturen i en grupp som registrerar en rörelse tänder hela gruppen. Registreras ingen ytterligare rörelse efter den inställda tiden, släcker den sista armaturen i en grupp hela gruppen. Anmärkning: – Kommunikationsledningen får inte ha någon spän- ning. Inga externa laster får kopplas! – Inom gruppstyrningen följer alla armaturer sina indivi- duella värden som är inställda med en ställskruv. – Samma program måste ställas in på alla armaturerna.

• Kontrollera samtliga delar med avseende på skador.

• Är produkten skadad får den inte tas i bruk.

• Sensorarmaturen måste monteras vibrationsfritt underlag.

• Välj en lämplig montageplats med hänsyn till räckvidd och rörelsedetektering. Montageordning

• Bryt spänningen (bild 4.1)

• Skruva av lampkupan från väggfästet (bild 5.1)

• Lossa anslutningsplinten (bild5.2)

• Markera borrhålen (bild 5.3)

• Borra hål och sätt i pluggar (bild 5.4)

• Kabel infällt montage (bild 5.5)

• Montage med utanpåliggande kabel (bild 5.6)

• Anslut nätkabeln (bild 5.7) L 665 S

• Justering av husnummerpanelen (bild5.8)

• Montera husnummerpanelen och skruva fast den (bild 5.8)

• Sätt samman anslutningsplinten till husnummerpa- nelen (bild 5.9)

• Fäst anslutningsplinten (bild5.10)

• Skruva fast lampkupan på väggfästet (bild 5.11)

• Slå till spänningen (bild5.11)

• Användningen av klisterarket med siror (bild 5.12) Hänvisning: Närmare information om hur sirorna fästs finns på klisterarket. L 666 S

• Fäst anslutningsplinten (bild5.13)

• Skruva fast lampkupan på väggfästet (bild 5.14)

• Slå till spänningen (bild5.14)

• Gör inställningarna ➜ "6.Funktion"

Fabriksinställningar Programinställning: P 1 Skymningsinställning: 1000lux Efterlystid: 5sekunder Efter monteringen kan sensorlampan tas i bruk. På den avtagbara sensorenheten befinner sig ställskruven för tids-, skymnings- och programinställning.

• Ta ur sensorn genom att lossa med en spårskruv- mejsel (bild 6.1) – Sensorarmaturen går över i permanent ljus

• Ställ in sensorns funktioner med en skruvmejsel (bild6.2) P1standardprogram (reglage6.2/G) – Mjukstart / inget grundljus Vad är mjukstart? Sensorlampan har en mjukstartfunktion. Vilket betyder, att ljuset inte har maximal eekt när det tänds, utan under kort tid ökar ljuset långsamt upp till 100%. Omvänt gäller när ljuset släcks. P 2 komfortprogram – Mjukstart + grundljus – Grundljuset tänds vid inställd skymningsnivå Vad är grundljus? Grundljuset ger permanent belysning om nätterna med ca 25% ljuseekt. Vid rörelse i bevakningsområdet tänds ljuset (under inställd tid) med maximalt ljusflöde (100 %). Därefter går lampan tillbaka till grundljus (ca 25%). P 3 komfort-sparprogram – Mjukstart + grundljus tills mitt i natten – Grundljuset tänds vid inställd skymningsnivå tills mitt i natten Hur fungerar komfort-sparprogrammet? Det finns ingen klocka integrerad i sensorlampan, utan midnatt beräknas genom att mörkrets längd mäts un- der natten. Under första natten (mätfasen) är grundljuset hundraprocentigt aktivt. Uppmätta värden lagras vid spänningsbortfall. Vi rekommenderar att sensorlampan har konstant spänning och att man inte tänder och släcker sensorlampan med nätbrytaren. SE– 54 –P 4Nightmatic-program – Mjukstart, inget grundljus, ingen rörelseutvärdering – Tänds med 100% när skymningsnivån har under-skridits Information: Husnummerpanelen, såvida en sådan finns, tänds i alla fyra programmen när skymningsvärdet underskrids. Skymningsinställning (reglage6.2/H)Önskad aktiveringsnivå kan steglöst ställas in mellan ca 2 till 1000lux. – Ställskruven på = drift i dagsljus (oberoende av ljusstyrka) – Ställskruven på = aktivering vid skymning (ca 2 lux)För inställning av bevakningsområdet i dagsljus skall ställskruven ställas på (dagsljusdrift).Efterlystid (reglage6.2/F)Armaturens önskade efterlystid kan steglöst ställas in från ca 5sek. till max. 15min. Varje registrerad rörelse som sker innan denna tid löpt ut, startar tiduret på nytt.PermanentljusOm en brytare monteras på nätanslutningens matarled-ning, finns möjligheten till följande funktioner förutom att automatisk funktion:Sensordrift1) Tända ljuset (om lampan FRÅN):Brytare 1×FRÅN och TILL.Armaturen förblir tänd under inställd tid.2) Släcka ljuset (om lampan TILL):Brytare 1×FRÅN och TILL.Armaturen slocknar resp. går över i sensordrift.Permanent ljus (bild 6.3)1) Aktivera fast ljus:Brytare 2×FRÅN och TILL. Armaturen lyser perma-nent i 4 timmar (den röda LED-lampan lyser bakom linsen). Därefter återgår sensorn automatiskt till sensor-drift igen (röd LED från).2) Frånkoppla det fasta skenet:Brytare 1×FRÅN och TILL. Armaturen slocknar resp. går över i sensordrift.Viktigt:Kopplingarna måste genomföras inom 0,2 till 1sekund. Justering bevakningsområde (bild 7.1-7.5)Bevakningsområdet kan begränsas vid behov. De bifo-gade täckskydden är till för att täcka över önskat antal linssegment. På så vis undviks oönskade detekteringar pga. exempelvis bilar, förbipasserande osv. i områden där detektering ej önskas. Täckskydden kan delas av längs de lodräta markeringarna. Därefter placeras de helt enkelt på linsen.

7. Underhåll och skötsel

Produkten är underhållsfri. Armaturen kan rengöras med en fuktig trasa (utan rengöringsmedel) när den är smutsig. Viktigt: Driftsenheten kan inte bytas ut.

Elapparater, tillbehör och förpackning måste lämnas in till miljövänlig återvinning.Kasta inte elapparater i hushållssoporna!Gäller endast EU-länder:Enligt det gällande europeiska direktivet om uttjänta elektriska och elektroniska apparater och dess omsätt-ning i nationell lagstiftning, måste uttjänta elapparater lämnas in till miljövänlig återvinning.

9. Tillverkargaranti

Som köpare har du rätt till gällande garantirättigheter enligt konsumentlagen alt. ALEM 09. Dessa rättigheter varken förkortas eller begränsas genom vår garantiför-klaring. Utöver den rättsliga garanti-fristen, ger vi 5års garanti på att din STEINEL-Professional-Sensor-produkt är i oklanderligt skick och fungerar korrekt. Vi garanterar, att denna produkt är helt utan material-, produktions- eller konstruktionsfel. Vi garanterar, att alla elektroniska element och kablar är fullt funktionsdugliga samt att allt använt råmaterial jämte dess ytor, är helt utan brister. ReklamationOm du vill reklamera din produkt, så kontakter du inköpsstället dvs din återförsäljare. Om återförsäljaren av olika anledningar ej kan kontaktas kan du vända dig direkt till Steinels generalagent i Sverige; Karl H Ström AB, Verktygsvägen 4, 553 02 Jönköping, 036 - 550 33 00. Vi rekommenderar att du sparar kvittot väl tills garantitiden har gått ut. För transportkostnader och -ris-ker vid retursändningar lämnar STEINEL ingen garanti.Ytterligare uppgifter om produkter samt kontakt hittar du på vår hemsida. www.khs.se Om du har frågor beträffande produkten eller frågor om garantins omfattning, kan du alltid nå oss på 036-5503300. TILLVERKAR

) L 665 S: 0,46 W L 666 S: 0,48 W Färgtemperatur 3 000K (varmvit) Färgåtergivningsindex R

= 82 Medellång livslängd för beräkningen L70B50 vid 25°C: 60 000 tim. FärgkonsistensSDCM Startvärde: 3 Ljusintensitetsfördelning LumEdit 201811231151_L665_grau_HaubeChina.ldt Polar Diagram

10015020025090°90°180° 30°30° 150°150° 60°120°60°120°cd / 1000 lm C0 / C180 C90 / C270 L665S L666S Maximal montagehöjd 2,50m Sensorteknik passiv infraröd Bevakningsvinkel 360° med 90° öppningsvinkel och underkrypskydd Bevakningsräckvidd tangentiell 7 m Efterlystid 5 sek. - 15 min. Skymningsinställning 2 – 1 000 lux Grundljusfunktion 10% Programinställning 4 funktionsprogram Permanent ljus kopplingsbar 4 h Skyddsklass IP 44 Isolationsklass I Slagtålighet IK 07 Omgivningstemperatur -20till +50°C Energieffektklass: denna produkt har en ljuskälla i energieffektklass "F"(L 665 S) / "E"(L 666 S). SE– 56 –

Störning Orsak Åtgärd Sensorarmaturen utan spänning ■ säkring har utlöst, inte påkopplad, strömförsörjning avbruten ■ kortslutning ■ slå till säkringen, byt ut, slå till spänningen; testa med spänningsprovare ■ kontrollera anslutningarna Sensorarmaturen tänds inte ■ vid dagsljusdrift, skymningsinställningen står på nattdrift ■ nätströmbrytare FRÅN ■ säkring har utlöst ■ bevakningsområdet inte exakt inställt ■ ställ in på nytt ■ tillkoppla ■ slå till säkringen, byt ut, kontrollera evtl. anslutningen ■ justera inställningen Sensorarmaturen släcks inte ■ ständig rörelse i bevakningsområdet ■ sensorenheten har inte klickat fast ■ sensorarmaturen befinner sig i inmätningsfasen (komfort- sparprogram) ■ WLAN apparaten befinner sig mycket nära sensorn ■ kontrollera området och ställ in på nytt om nödvändigt ■ klicka fast sensorenheten med ett lätt tryck ■ se hänvisning till komfort- sparprogrammet ■ förstora avståndet mellan WLAN apparat och sensor >3m LED släcks inte som önskat vid omkring midnatt ■ extern ljuskälla (t.ex. annan rörelsevakt eller -armatur) inaktiverar sensorarmaturen ■ avskärma sensorarmaturen mot det främmande ljuset, observera sedan under flera dagar. Den behöver en tid för att ställa in sig på rätt värde igen. LED släcks inte helt ■ komfortprogram valt ■ programomkopplare på 4 Sensorlampan tänds spontant ■ vinden får träd och buskar att röra sig inom bevakningsområdet ■ rörelser från bilar ute på gatan ■ plötslig temperaturförändring genom vädrets inverkan (vind, regn, snö) eller fläktutlopp, öppna fönster ■ ställ in bevakningsområdet exakt med täckskydd ■ ställ in bevakningsområdet exakt med täckskydd ■ ändra bevakningsområdet eller flytta sensorn Sensorarmaturen har förändrad räckvidd ■ ändrade omgivningstemperaturer ■ ställ in bevakningsområdet exakt med täckskydd– 57 –
