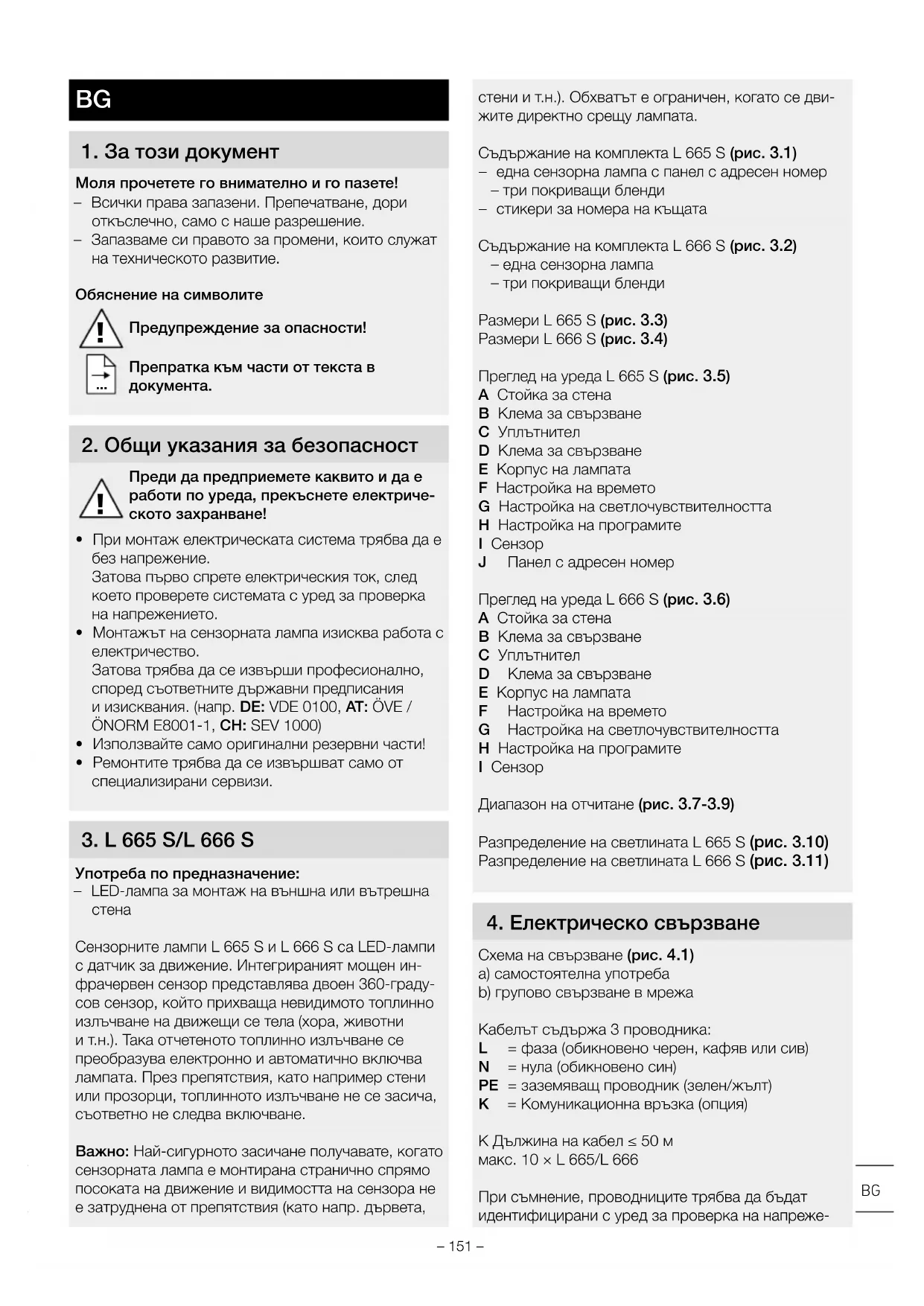

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ L 666 S STEINEL

Моля прочетете го внимателно и го пазете! – Всички права запазени. Препечатване, дори откъслечно, само с наше разрешение. – Запазваме си правото за промени, които служат на техническото развитие. Обяснение на символите

Препратка към части от текста в

2. Общи указания за безопасност

Преди да предприемете каквито и да е работи по уреда, прекъснете електриче- ското захранване!

• При монтаж електрическата система трябва да е без напрежение. Затова първо спрете електрическия ток, след което проверете системата с уред за проверка на напрежението.

• Монтажът на сензорната лампа изисква работа с електричество. Затова трябва да се извърши професионално, според съответните държавни предписания и изисквания. (напр. DE: VDE0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV1000)

• Използвайте само оригинални резервни части!

• Ремонтите трябва да се извършват само от специализирани сервизи.

Употреба по предназначение: – LED-лампа за монтаж на външна или вътрешна

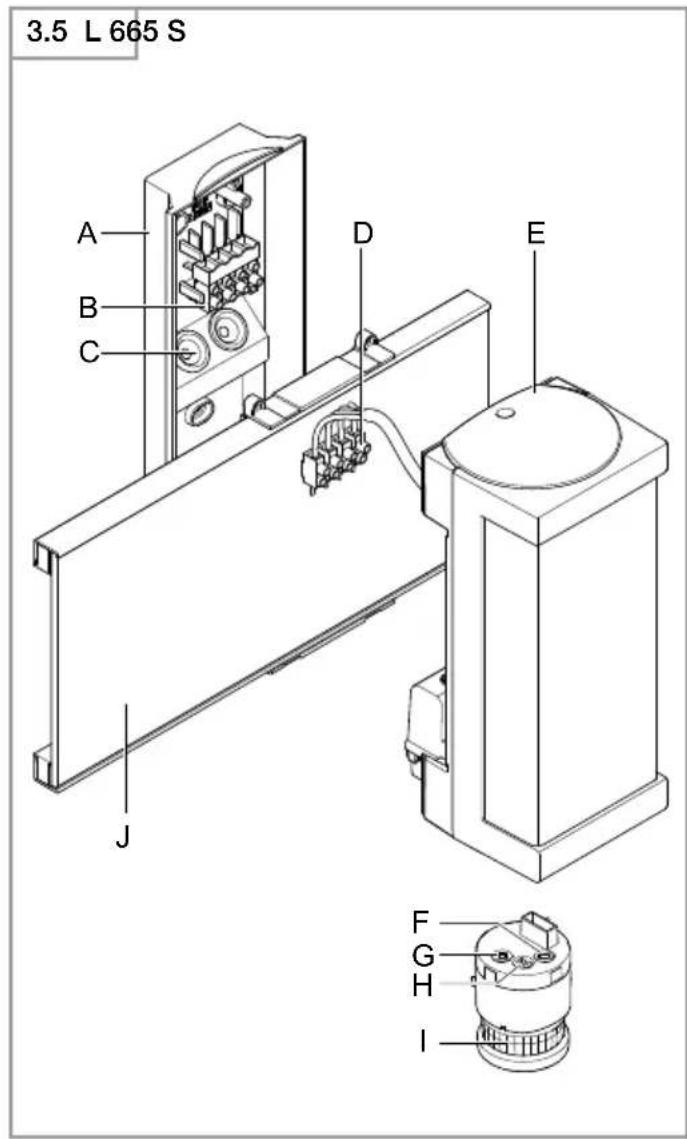

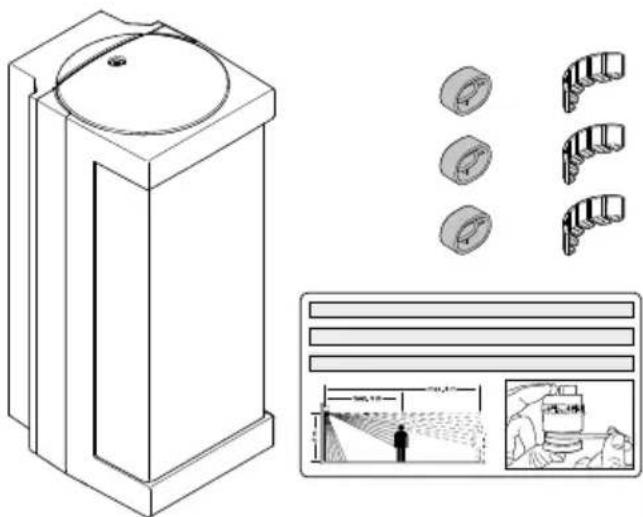

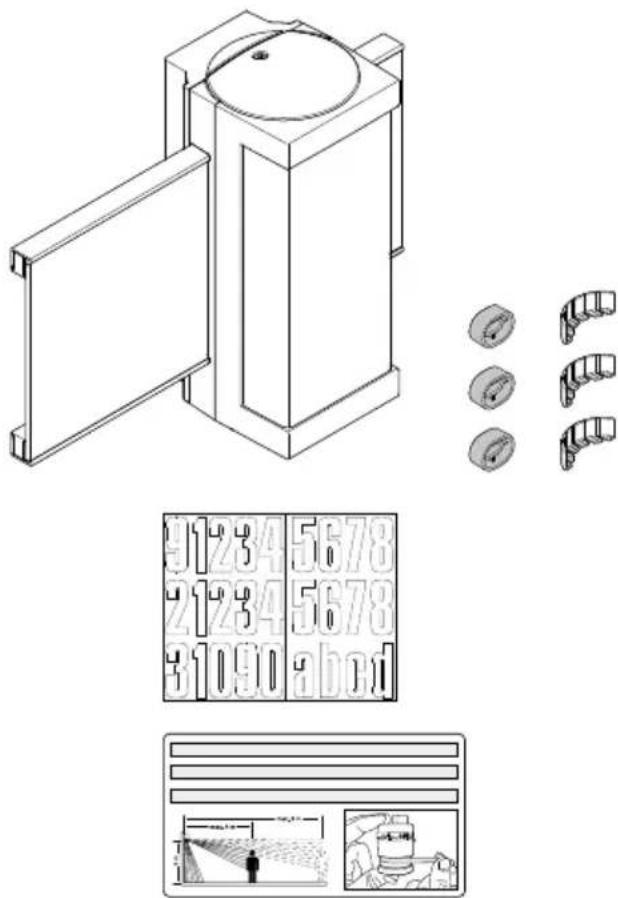

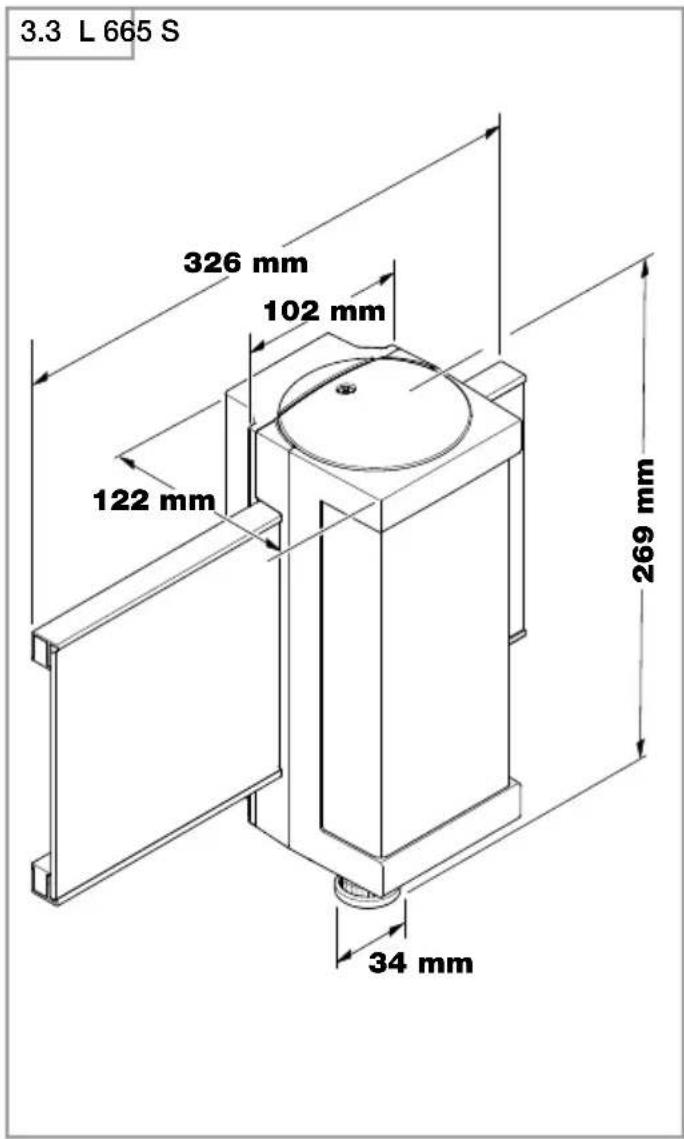

Сензорните лампи L 665 S и L 666 S са LED-лампи с датчик за движение. Интегрираният мощен ин- фрачервен сензор представлява двоен 360-граду- сов сензор, който прихваща невидимото топлинно излъчване на движещи се тела (хора, животни и т.н.). Така отчетеното топлинно излъчване се преобразува електронно и автоматично включва лампата. През препятствия, като например стени или прозорци, топлинното излъчване не се засича, съответно не следва включване. Важно: Най-сигурното засичане получавате, когато сензорната лампа е монтирана странично спрямо посоката на движение и видимостта на сензора не е затруднена от препятствия (като напр. дървета, стени и т.н.). Обхватът е ограничен, когато се дви- жите директно срещу лампата. Съдържание на комплекта L 665 S (рис. 3.1) – една сензорна лампа с панел с адресен номер – три покриващи бленди – стикери за номера на къщата Съдържание на комплекта L 666 S (рис. 3.2) – една сензорна лампа – три покриващи бленди Размери L 665 S (рис. 3.3) Размери L 666 S (рис. 3.4) Преглед на уреда L 665 S (рис. 3.5) A Стойка за стена B Клема за свързване C Уплътнител D Клема за свързване E Корпус на лампата F Настройка на времето G Настройка на светлочувствителността H Настройка на програмите I Сензор J Панел с адресен номер Преглед на уреда L 666 S (рис. 3.6) A Стойка за стена B Клема за свързване C Уплътнител D Клема за свързване E Корпус на лампата F Настройка на времето G Настройка на светлочувствителността H Настройка на програмите I Сензор Диапазон на отчитане (рис. 3.7-3.9) Разпределение на светлината L 665 S (рис. 3.10) Разпределение на светлината L 666 S (рис. 3.11)

4. Електрическо свързване

Схема на свързване (рис.4.1) a) cамостоятелна употреба b) групово свързване в мрежа Кабелът съдържа 3 проводника: L = фаза (обикновено черен, кафяв или сив) N = нула (обикновено син) PE = заземяващ проводник (зелен/жълт) K = Комуникационна връзка (опция) K Дължина на кабел ≤ 50 м макс. 10 × L 665/L 666 При съмнение, проводниците трябва да бъдат идентифицирани с уред за проверка на напреже- BG– 152 – нието, след което отново да бъдат свързани, без напрежение. Фазата (L), нулата (N) и заземяващият проводник (PE) се свързват към клемата. Важно: Размяна на проводниците води до късо съединение в уреда или таблото с предпазители. При такъв случай всеки проводник трябва още веднъж да бъде идентифициран и наново свързан. Към системата, разбира се, може да бъде добавен прекъсвач, за включване и изключване. Светлинният източник на тази лампа е незаменяем; ако се наложи замяната му (напр. след края на живота му), цялата лампа трябва да се замени. Поведение в група Комуникационната връзка (K) дава възможност за вътрешна свързаност в група на STEINEL L 665 S и L 666 S. Макс. 10лампи могат да бъдат свързани помежду си. Максималната дължина на комуникационния канал е 50м. Първата лампа от групата, която засече движение, включва цялата група. Ако след изтичане на настроеното време не бъде засечено движение, последната лампа от групата изключва цялата група.

– На комуникационния канал не може да бъде подавано напрежение. Не могат да бъдат включ- вани външни товари! – Вътре в групата всички лампи следват своите индивидуално настроени с регулатор стойности. – При всички лампи трябва да бъде избрана съща- та програма.

• Всички части да се проверят за щети.

• При повреди продуктът да не се пуска в експло-

• Сензорната лампа трябва да бъде монтирана

• Да се избере подходящо място за монтаж, съобразявайки се с обхвата и засичането на

Последователност за монтаж

• Да се изключи електрозахранването (рис. 4.1)

• Корпусът на лампата да се отвинти от стойката за стена (рис. 5.1)

• Клемата за свързване да се освободи (рис.5.2)

• Да се маркират местата за пробиване (рис. 5.3)

• Да се пробият дупките и да се поставят дюбелите (рис. 5.4)

• Монтаж със скрити кабели (рис. 5.5)

• Монтаж с открити кабели (рис. 5.6)

• Кабелите да се свържат (рис. 5.7) L 665 S

• Настройка на панела с адресен номер (рис.5.8)

• Панелът с адресния номер да се постави и завинти (рис.5.8)

• Клемата за свързване на панела с адресен номер да се сглоби (рис.5.9)

• Клемата за свързване да се постави (рис.5.10)

• Корпусът на лампата да се завинти на стойката за стена (рис. 5.11)

• Електрозахранването да се включи (рис. 5.11)

• Използване на стикерите за адресен номер (рис.5.12) Сведение: Подробни инструкции за поставяне на адресния номер могат да бъдат намерени при

• Клемата за свързване да се постави (рис.5.13)

• Корпусът на лампата да се завинти на стойката за стена (рис. 5.14)

• Електрозахранването да се включи (рис. 5.14)

• Да се направят настройки ➜ „6. Функция"

Заводски настройки Настройка на програмите: P 1 Настройка на светлочувствителността: 1000лукса Настройка на времето: 5секунди След монтажа сензорната лампа може да бъде пус- ната в експлоатация. Върху подвижния сензор са разположени механизмите за регулиране на време, светлочувствителност и избор на програма.

• Сензорът да се свали след натискане на засто- поряващия щифт с права отвертка (рис. 6.1) – Сензорната лампа преминава в режим посто- янно осветление

• Настройките да се направят с отвертка (рис.6.2) P1Програма Стандарт (регулатор6.2/G) – Плавно включване / без основно осветление Какво представлява плавното включване? Сензорната лампа разполага с функция за плавно включване (мек старт). Това означава, че при включване светлината не достига своя максимум веднага. За кратко време осветеността се пови-– 153 – шава до 100% постепенно. Също така светлината бавно угасва при изключване. P2 Програма Комфорт – Плавно включване + базово осветление – Базово осветление ВКЛ при достигане на избраната степен на осветеност Какво е базово осветление? Базовото осветление дава възможност за нощно осветяване с около 25 % от осветителната мощ. Едва при движение в обхвата светлината се включва (за избраното време) на максимална мощност (100 %). След ко ето лампата отново преминава на базово осветление (около 25 %). P3 Програма Комфорт икономична – Плавно включване + базово осветление до

– Базово осветление ВКЛ при достигане на избраната степен на осветеност до полунощ Как работи програма Комфорт икономична? В сензорната лампа не е интегриран часовник. Полунощ се определя посредством дължината на тъмните части от денонощието. По тази причина е важно сензорната лампа постоянно да е захране- на с напрежение. През първата нощ (калибриращ период) базовото осветление е постоянно активно. Стойностите остават в паметта, дори при срив в електрическата мрежа. Препоръчваме да не пре- късвате захранването при програма. Стойностите се определят в продължение на няколко нощи. За това, в случай на прекъсване на напрежението, трябва да се следи продължително дали изключването на сензорната лампа се измества към полунощ. P4Програма Nightmatic – Плавно включване, без базово осветление, без засичане на движение – 100-процентово включване при падане под стой- ността на осветеност Сведение: панелът с адресния номер, когато е наличен, се включва при всички четири програми при подминаване на избрания праг на осветеност. Настройка на светлочувствителността

6.2/H) Желаният праг на задействане може да бъде регу- лиран безстепенно от около 2 до 1000лукса. – Регулатор в позиция = дневен режим (независимо от осветеността) – Регулатор в позиция = слаба светлина (около 2 лукса) За настройка на обхвата при дневна светлина ре- гулаторът трябва да бъде поставен на

Настройка на времето (регулатор6.2/F) Желаната продължителност на светене на лампата може да се регулира безстепенно от около 5секун- ди до макс. 15минути. Всяко засечено движение преди изтичане на времето връща часовника в първоначална позиция. Функция постоянна светлина Ако към системата бъде включен прекъсвач, освен включване и изключване, са възможни и следните

Управление със сензори

1) Включване (когато лампата е изключена):

Ключът да се изключи и включи веднъж. Лампата остава включена за избраното време.

2) Изключване (когато лампата е включена):

Ключът да се изключи и включи веднъж. Лампата се изключва, съответно преминава в сензорен режим. Постоянна светлина (рис.6.3)

Ключът да се изключи и включи два пъти. Лампата остава с постоянна светлина за 4часа (червен LED свети зад обектива). След това автоматично преминава отново в сензорен режим (червеният LED угасва).

Ключът да се изключи и включи веднъж. Лампата се изключва, съответно преминава в сензорен

Важно: Включванията трябва да се извършват за 0,2 до 1секунда. Регулиране на обхвата (рис. 7.1-7.5) Според необходимостта, обхватът може да бъде ограничен. Приложените в комплекта бленди служат за покриване на произволен брой сегменти от обектива. Така се премахват погрешни включ- вания, например от автомобили, пешеходци и т.н. или целево се наблюдават източници на опасност. Покриващите бленди могат да бъдат отделени по дължината на предварително отбелязаните вертикални канали. След което се поставят върху

7. Грижа и поддръжка

Продуктът не се нуждае от поддръжка. При замърсяване, лампата може да бъде почисте- на с влажна кърпа (без почистващ препарат). Важно: уредът не може да бъде заменян.

Електроуреди, принадлежности и опаковки трябва да бъдат рециклирани, с цел опазване на околната Не изхвърляйте електроуреди с общите домашни отпадъци!Само за страни от ЕС: Според действащата Директива на ЕС за стари електронни и електроуреди и транспонирането й в национално право, електроуреди, които повече не могат да бъдат употребявани, трябва да бъдат разделно събирани и рециклирани, с цел опазване на околната среда.

9. Гаранция от производителя

В ролята ви на купувач разполагате със законови права спрямо продавача. Ако тези права съ- ществуват във вашата страна, тази гаранционна декларация не ги ограничава, нито ги съкращава. Ние ви даваме 5години гаранция за перфектна изработка и правилно функциониране на вашия продукт STEINEL-Professional - от серията Сен- зорна техника. Ние гарантираме, че този продукт няма материални, производствени и конструктивни недостатъци. Ние гарантираме функционалността на всички електронни елементи и кабели, както и липсата на дефекти в използваните материали и техните повърхности. Гаранционен иск Ако искате да направите рекламация на вашия продукт, моля да го изпратите напълно оком- плектован и за наша сметка, заедно с оригинална- та касова бележка или фактура, които трябва да съдържат датата на покупката и обозначението на продукта, на вашия търговец или директно на нас, ТАШЕВ-ГАЛВИНГ ООД, Бул. Климент Охридски № 68, 1756 София, България. Затова ви препо- ръчваме грижливо да пазите касовата бележка или фактурата до изтичане на гаранционния срок. За щети настъпили по време на транспорта на проду- кта STEINEL не поема отговорност. Информация за представяне на гаранционен иск ще получите на нашата интернет страница www.tashev-galving.com Ако имате гаранционен случай или въпрос по вашия продукт, можете да ни се обадите по всяко време на нашия сервизен телефон +359(2)70045454.

10. Технически данни

) L 665 S: 0,46W L 666 S: 0,48W Температура на цвета 3 000K (топло бяло) Индекс на предаване на цветовете R

= 82 Средна продължителност на живот L70B50 при 25°C: 60.000 часа Консистенция на цветаSDCM Начална стойност 3 Разпределение на светлината LumEdit 201811231151_L665_grau_HaubeChina.ldt Polar Diagram

10015020025090°90°180° 30°30° 150°150° 60°120°60°120°cd / 1000 lm C0 / C180 C90 / C270 L 665S L 666S Максимална височина на монтаж 2,50м Сензорна технология Пасивен инфрачервен сензор Ъгъл на отчитане 360° с 90° ъгъл на разтвор, както и защита за пролазване под

Обхват тангенциално 7 м Настройка на времето 5с - 15мин Настройка на светлочувствителността 2-1.000лукса Функция основно осветление 10% Настройка на програмите 4 практични програми Постоянна светлина може да се включва за 4 часа Вид защита IP 44 Клас защита I Удароустойчивост IK 07 Околна температура -20до +50°C Клас енергийна ефективност Този продукт притежава светлинен източник с клас на енергийна ефективност „F“(L 665 S) / „E“(L 666 S). BG– 156 –

■ Задействал се е предпазител, не е включен, прекъснат кабел ■ Kъсо съединение ■ Предпазителят да се включи или замени, шалтерът да се включи, проводниците да се проверят с уред за напрежение ■ Да се проверят връзките Сензор ната лампа не се

■ При дневен режим, настройката на светлочувствителността е на нощен режим ■ Прекъсвачът е изключен ■ Предпазителят се е задействал ■ Обхватът не е настроен целево ■ Настройката да се направи

■ Включване ■ Предпазителят да се включи, замени, евентуално да се провери връзката ■ Да се регулира отново Сензор ната лампа не се

■ Продължително движение в

■ Сензорът не е поставен напълно ■ Сензорната лампа се намира в калибриращ режим (програма комфорт икономична) ■ Wlan-уредът е поставен твърде близо до сензора ■ Да се провери обхвата и евентуално да се регулира

■ Сензорът да се натисне леко, до щракване ■ Виж сведение за програма комфорт икономична ■ Разстоянието между wlan-уреда и сензора да се увеличи >3м lED не се изключват, както е предвидено, около полунощ ■ Външен източник на светлина (напр. Друг датчик за движение или сензорна лампа) деактивира сензорната лампа ■ Сензорната лампа да се изолира от външната светлина, лампата да се наблюдава няколко дни. Tя има нужда от известно време, за да регулира стойностите LED не се изключват напълно ■ Избрана е програма комфорт ■ Програматор на 4 Сензор ната лампа се включва

■ Вятър движи дървета и храсти в

■ Засичане на автомобили на пътя ■ Внезапна промяна в температурата заради променени климатични условия (вятър, дъжд, сняг) или течение от вентилатори, отворени прозорци ■ Обхватът да се настрои точно с помощта на покриващите

■ Обхватът да се настрои точно с помощта на покриващите

■ Обхватът да се промени, мястото на монтаж да се

Изменен обхват на сензорната

■ Различна околна температура ■ Обхватът да се настрои точно с помощта на покриващите бленди– 157 –
