ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ L 666 S STEINEL

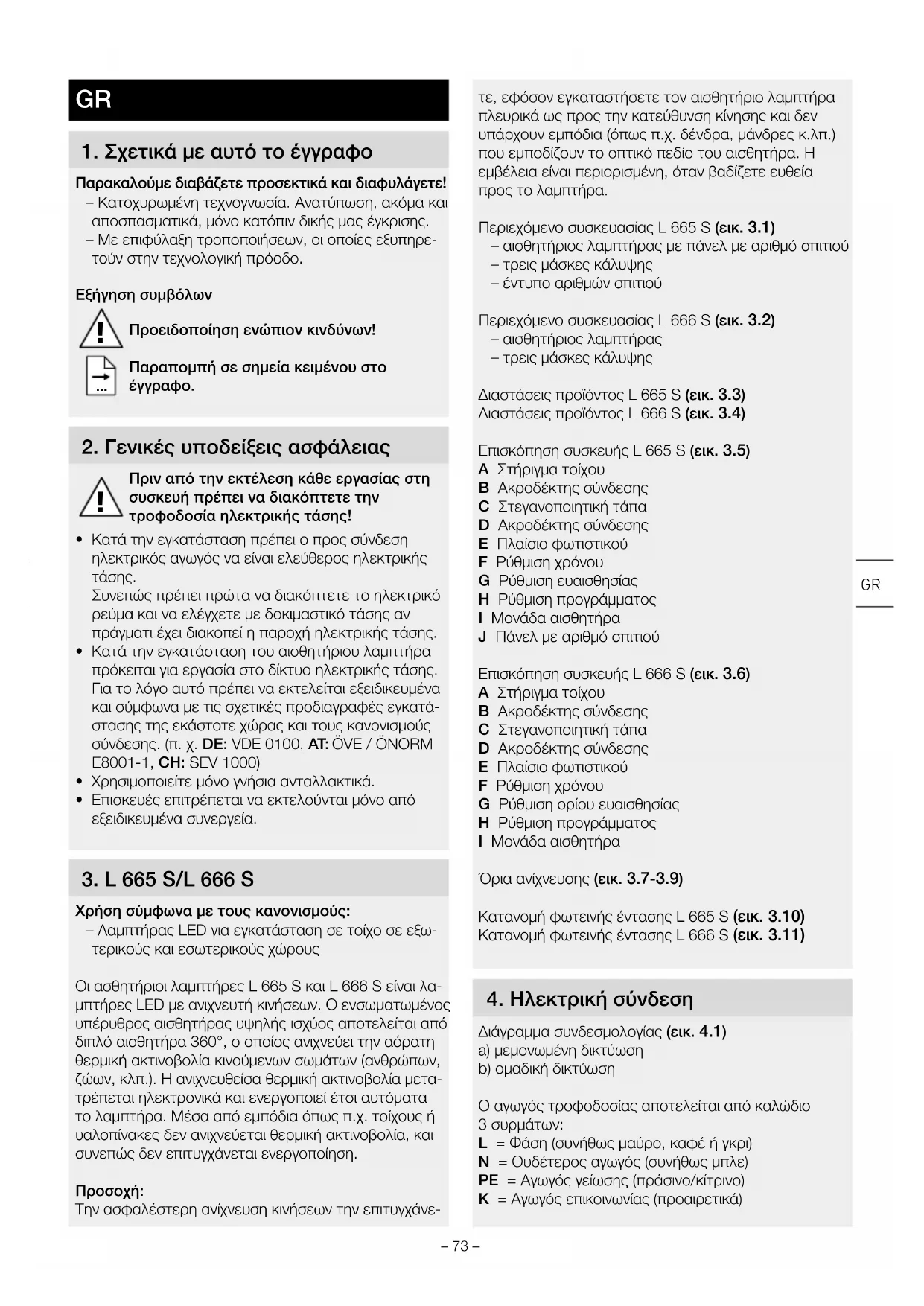

1. Σχετικά με αυτό το έγγραφο

Παρακαλούμε διαβάζετε προσεκτικά και διαφυλάγετε! – Κατοχυρωμένη τεχνογνωσία. Ανατύπωση, ακόμα και αποσπασματικά, μόνο κατόπιν δικής μας έγκρισης. – Με επιφύλαξη τροποποιήσεων, οι οποίες εξυπηρε- τούν στην τεχνολογική πρόοδο. Εξήγηση συμβόλων

Προειδοποίηση ενώπιον κινδύνων!

Παραπομπή σε σημεία κειμένου στο

2. Γενικές υποδείξεις ασφάλειας

Πριν από την εκτέλεση κάθε εργασίας στη συσκευή πρέπει να διακόπτετε την τροφοδοσία ηλεκτρικής τάσης!

• Κατά την εγκατάσταση πρέπει ο προς σύνδεση ηλεκτρικός αγωγός να είναι ελεύθερος ηλεκτρικής

Συνεπώς πρέπει πρώτα να διακόπτετε το ηλεκτρικό ρεύμα και να ελέγχετε με δοκιμαστικό τάσης αν πράγματι έχει διακοπεί η παροχή ηλεκτρικής τάσης.

• Κατά την εγκατάσταση του αισθητήριου λαμπτήρα πρόκειται για εργασία στο δίκτυο ηλεκτρικής τάσης. Για το λόγο αυτό πρέπει να εκτελείται εξειδικευμένα και σύμφωνα με τις σχετικές προδιαγραφές εγκατά- στασης της εκάστοτε χώρας και τους κανονισμούς σύνδεσης. (π. χ. DE: VDE0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV1000)

• Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

• Επισκευές επιτρέπεται να εκτελούνται μόνο από εξειδικευμένα συνεργεία.

Χρήση σύμφωνα με τους κανονισμούς: – Λαμπτήρας LED για εγκατάσταση σε τοίχο σε εξω- τερικούς και εσωτερικούς χώρους Οι ασθητήριοι λαμπτήρες L 665 S και L 666 S είναι λα- μπτήρες LED με ανιχνευτή κινήσεων. Ο ενσωματωμένος υπέρυθρος αισθητήρας υψηλής ισχύος αποτελείται από διπλό αισθητήρα 360°, ο οποίος ανιχνεύει την αόρατη θερμική ακτινοβολία κινούμενων σωμάτων (ανθρώπων, ζώων, κλπ.). Η ανιχνευθείσα θερμική ακτινοβολία μετα- τρέπεται ηλεκτρονικά και ενεργοποιεί έτσι αυτόματα το λαμπτήρα. Μέσα από εμπόδια όπως π.χ. τοίχους ή υαλοπίνακες δεν ανιχνεύεται θερμική ακτινοβολία, και συνεπώς δεν επιτυγχάνεται ενεργοποίηση.

Την ασφαλέστερη ανίχνευση κινήσεων την επιτυγχάνε- τε, εφόσον εγκαταστήσετε τον αισθητήριο λαμπτήρα πλευρικά ως προς την κατεύθυνση κίνησης και δεν υπάρχουν εμπόδια (όπως π.χ. δένδρα, μάνδρες κ.λπ.) που εμποδίζουν το οπτικό πεδίο του αισθητήρα. Η εμβέλεια είναι περιορισμένη, όταν βαδίζετε ευθεία προς το λαμπτήρα. Περιεχόμενο συσκευασίας L 665 S (εικ. 3.1) – αισθητήριος λαμπτήρας με πάνελ με αριθμό σπιτιού – τρεις μάσκες κάλυψης – έντυπο αριθμών σπιτιού Περιεχόμενο συσκευασίας L 666 S (εικ. 3.2) – αισθητήριος λαμπτήρας – τρεις μάσκες κάλυψης Διαστάσεις προϊόντος L 665 S (εικ. 3.3) Διαστάσεις προϊόντος L 666 S (εικ. 3.4) Επισκόπηση συσκευής L 665 S (εικ. 3.5) A Στήριγμα τοίχου B Ακροδέκτης σύνδεσης C Στεγανοποιητική τάπα D Ακροδέκτης σύνδεσης E Πλαίσιο φωτιστικού F Ρύθμιση χρόνου G Ρύθμιση ευαισθησίας H Ρύθμιση προγράμματος I Μονάδα αισθητήρα J Πάνελ με αριθμό σπιτιού Επισκόπηση συσκευής L 666 S (εικ. 3.6) A Στήριγμα τοίχου B Ακροδέκτης σύνδεσης C Στεγανοποιητική τάπα D Ακροδέκτης σύνδεσης E Πλαίσιο φωτιστικού F Ρύθμιση χρόνου G Ρύθμιση ορίου ευαισθησίας H Ρύθμιση προγράμματος I Μονάδα αισθητήρα Όρια ανίχνευσης (εικ. 3.7-3.9) Κατανομή φωτεινής έντασης L 665 S (εικ. 3.10) Κατανομή φωτεινής έντασης L 666 S (εικ. 3.11)

4. Ηλεκτρική σύνδεση

Διάγραμμα συνδεσμολογίας (εικ.4.1) a) μεμονωμένη δικτύωση b) ομαδική δικτύωση Ο αγωγός τροφοδοσίας αποτελείται από καλώδιο 3συρμάτων: L = Φάση (συνήθως μαύρο, καφέ ή γκρι) N = Ουδέτερος αγωγός (συνήθως μπλε) PE = Αγωγός γείωσης (πράσινο/κίτρινο) K = Αγωγός επικοινωνίας (προαιρετικά) GR– 74 – Μήκος καλωδίου≤ 50 m μέγ. 10 × L 665/L 666 Σε περίπτωση αμφιβολιών πρέπει να προβείτε σε ανα- γνώριση των αγωγών με δοκιμαστικό τάσης. Κατόπιν αποσυνδέετε πάλι από την ηλεκτρική τάση. Φάση (L), ουδέτερος αγωγός (N) και αγωγός γείωσης (PE) συνδέονται στον ακροδέκτη σύνδεσης.

Το μπέρδεμα των συνδέσεων θα προκαλέσει αργότερα στη συσκευή ή στον πίνακα ασφαλειών βραχυκύκλω- μα. Στην περίπτωση αυτή πρέπει να γίνει εκ νέου ανα- γνώριση των μεμονωμένων αγωγών και επανασύνδεση. Στον αγωγό τροφοδοσίας μπορεί φυσικά να υπάρχει διακόπτης δικτύου τροφοδοσίας για ενεργοποίηση ή απενεργοποίηση. Η πηγή φωτός αυτού του λαμπτήρα δεν είναι αντικαταστάσιμη, σε περίπτωση που πρέπει να αντικατασταθεί η πηγή φωτός (π.χ. με τη λήξη της διάρκειας ζωής της), πρέπει να αντικατασταθεί ολόκληρος ο λαμπτήρας. Συμπεριφορά ομάδας Μέσω του αγωγού επικοινωνίας (K) είναι εφικτή μία εσωτερική ομαδική δικτύωση STEINEL των L 665 S και L 666 S. Μπορούν να δικτυωθούν μεταξύ τους το ανώτερο 10λαμπτήρες. Το μέγιστο μήκος του αγωγού επι- κοινωνίας ανέρχεται σε 50m. Ο πρώτος λαμπτήρας ομάδας που ανιχνεύει κίνηση, ενεργοποιεί ολόκληρη την ομάδα. Εάν μετά την παρέλευση του ρυθμισμένου χρόνου δεν ανιχνευτεί πλέον κίνηση, τότε ο τελευταί- ος λαμπτήρας ομάδας απενεργοποιεί ολόκληρη την

– Στον αγωγό επικοινωνίας δεν επιτρέπεται να αποδίδεται καμία τάση. Δεν επιτρέπεται να γίνεται μεταγωγή εξωτερικών φορτίων! – Εντός της ομαδικής δικτύωσης όλοι οι λαμπτήρες ακολουθούν τις δικές τους ξεχωριστές τιμές που έχουν ρυθμιστεί μέσω ρυθμιστή. – Σε όλους τους λαμπτήρες πρέπει να ρυθμιστεί το ίδιο πρόγραμμα.

• Ελέγχετε όλα τα εξαρτήματα σχετικά με βλάβες.

• Σε περίπτωση βλαβών δεν επιτρέπεται η λειτουργία του προϊόντος.

• Κατά την εγκατάσταση του αιθητήριου λαμπτήρα πρέπει να δοθεί προσοχή ώστε να στηριχτεί με αποκλεισμό κραδασμών.

• Επιλέγετε κατάλληλο σημείο εγκατάστασης λαμβάνο- ντας υπόψη την εμβέλεια και την ανίχνευση κινήσεων. Βήματα εγκατάστασης

• Διακόπτετε τροφοδοσία ρεύματος (εικ. 4.1)

• Βιδώνετε πλαίσιο φωτιστικού από στήριγμα τοίχου (εικ. 5.1)

• Λύνετε ακροδέκτη σύνδεσης (εικ.5.2)

• Σημαδεύετε σημεία για τρύπες (εικ. 5.3)

• Ανοίγετε τρύπες και τοποθετείτε ούπατ (εικ. 5.4)

• Εγκατάσταση με ενδοτοίχιο αγωγό (εικ. 5.5)

• Εγκατάσταση με εξωτοίχιο αγωγό (εικ. 5.6)

• Συνδέετε καλώδιο σύνδεσης (εικ. 5.7) L 665 S

• Ευθυγράμμιση πάνελ με αριθμό σπιτιού (εικ.5.8)

• Προσαρμόζετε πάνελ με αριθμό σπιτιού και βιδώνετε σφιχτά (εικ.5.8)

• Εμβυσματώνετε ακροδέκτη σύνδεσης για πάνελ με αριθμό σπιτιού (εικ.5.9)

• Εμβυσματώνετε ακροδέκτη σύνδεσης (εικ.5.10)

• Βιδώνετε πλαίσιο φωτιστικού στο στήριγμα τοίχου (εικ. 5.11)

• Ενεργοποιείτε τροφοδοσία ρεύματος (εικ. 5.11)

• Χρήση έντυπου αριθμών σπιτιού (εικ.5.12) Υπόδειξη: Περαιτέρω δεδομένα για την προσαρμογή των αριθμών σπιτιού θα βρείτε στο έντυπο αριθμών

• Εμβυσματώνετε ακροδέκτη σύνδεσης (εικ.5.13)

• Βιδώνετε πλαίσιο φωτιστικού στο στήριγμα τοίχου (εικ. 5.14)

• Ενεργοποιείτε τροφοδοσία ρεύματος (εικ. 5.14)

• Κάνετε ρυθμίσεις ➜ „6. Λειτουργία"

Ρυθμίσεις εργοστασίου Ρύθμιση προγράμματος: P 1 Ρύθμιση ευαισθησίας: 1000Lux Ρύθμιση χρόνου: 5δευτερόλεπτα Μετά την εγκατάσταση ο αισθητήριος λαμπτήρας μπο- ρεί να τεθεί σε λειτουργία. Στην αφαιρέσιμη μονάδα αισθητήρα βρίσκονται οι ρυθμιστές χρόνου, λυκόφω- τος και προγράμματος.– 75 –

• Αφού πατήσετε τη μύτη ασφάλισης αφαιρείτε τον αισθητήρα με ανάλογο κατσαβίδι (εικ.6.1) – Ο αισθητήριος λαμπτήρας περνάει σε φως

• Κάνετε ρυθμίσεις με κατσαβίδι (εικ.6.2) P1πρότυπο πρόγραμμα (ρυθμιστής6.2/G) – Απαλό άναμμα φωτός / χωρίς βασικό φως Τι είναι απαλό άναμμα φωτός; Ο αισθητήριος λαμπτήρας διαθέτει λειτουργία απαλού ανάμματος φωτός. Αυτό σημαίνει ότι το φως κατά την έναρξη δεν ενεργοποιείται αμέσως με μέγιστη ισχύ, αλλά η φωτεινότητα ρυθμίζεται σταδιακά εντός σύ- ντομου χρόνου έως το όριο 100%. Με τον ίδιο τρόπο γίνεται κατά το σβήσιμο και η αντίθετη ρύθμιση μέχρι να σβήσει πλήρως το φως. P2 πρόγραμμα άνεσης – Απαλό άναμμα φωτός + βασικό φως – Βασικό φως ΕΝΤΟΣ από ρυθμισμένη τιμή ορίου ευαισθησίας Τι είναι βασικό φως ; Το βασικό φως καθιστά εφικτό το νυχτερινό φωτισμό διαρκείας με ισχύ φωτός περ. 25 %. Μόνο εφόσον γίνει κίνηση στην περιοχή ανίχνευσης το φως περνάει (για το ρυθμισμένο χρόνο) σε μέγιστη ισχύ φωτός (100 %). Κατόπιν ο λαμπτήρας επιστρέφει πάλι σε βασικό φως (περ. 25 %). P3 οικονομικό πρόγραμμα άνεσης – Απαλό άναμμα φωτός + βασικό φως έως μεσονύχτιο – Βασικό φως ΕΝΤΟΣ από ρυθμισμένη τιμή ορίου ευαισθησίας έως μεσονύκτιο Πως λειτουργεί το οικονομικό πρόγραμμα άνεσης; Στον αισθητήριο λαμπτήρα δεν υπάρχει ενσωματω- μένο ρολόι, το μεσονύχτιο υπολογίζεται μόνο μέσω της διάρκειας των φάσεων σκότους. Συνεπώς για την άψογη λειτουργία είναι σημαντικό να τροφοδοτείται συνεχώς ο αισθητήριος λαμπτήρας με ηλεκτρική τάση κατά τη διάρκεια αυτή. Κατά τη διάρκεια της πρώτης νύχτας (φάση μέτρησης) το βασικό φως είναι σε πλήρη ενέργεια. Οι τιμές αποθηκεύονται με ασφάλεια ανε- ξάρτητα από τη διακοπή ηλεκτρικής τάσης. Προτεί- νουμε να μην διακόπτεται η τάση στο πρόγραμμα. Οι τιμές υπολογίζονται μέσα σε περισσότερες νύχτες, και συνεπώς σε ενδεχόμενη περίπτωση σφάλματος, πρέπει να γίνει παρακολούθηση σε περισσότερες νύχτες, αν ο χρόνος απενεργοποίησης του αισθητήριου λαμπτήρα τροποποιείται προς την κατεύθυνση του μεσονυχτίου. P4πρόγραμμα Nightmatic – Απαλό άναμμα φωτός, χωρίς βασικό φως, χωρίς αξιολόγηση κινήσεων – 100% ενεργοποίηση αν υποτιμηθεί το όριο φωτει-

Σημείωση: Το πάνελ με αριθμό σπιτιού, εάν υπάρχει, ενεργοποιείται και στα τέσσερα προγράμματα όταν δεν έχει επιτευχθεί η ρυθμισμένη τιμή ορίου ευαισθησίας. Ρύθμιση ορίου ευαισθησίας (ρυθμιστής6.2/H) Το επιθυμητό όριο ευαισθησίας μπορεί να ρυθμιστεί αδιαβάθμητα από περ. 2 έως 1000Lux. – Ρυθμιστής σε θέση = Λειτουργία φωτός ημέρας (εξαρτάται από φωτεινότητα) – Ρυθμιστής σε θέση = Λειτουργία λυκόφω- τος (περ. 2 Lux) Για τη ρύθμιση των ορίων κάλυψης σε φως ημέρας ο ρυθμιστής πρέπει να ρυθμιστεί στη θέση (Λειτουργία φωτός ημέρας). Ρύθμιση χρόνου (ρυθμιστής6.2/F) Η επιθυμητή διάρκεια φωτισμού του λαμπτήρα μπορεί να ρυθμιστεί αδιαβάθμητα από περ.5δευτ. έως το ανώτερο 15λεπτά. Με κάθε ανίχνευση κίνησης πριν από την παρέλευση αυτού του χρόνου γίνεται εκ νέου εκκίνηση του χρονομέτρου. Λειτουργία συνεχούς φωτός Σε περίπτωση σύνδεσης διακόπτη δικτύου στον αγωγό τροφοδοσίας, είναι εφικτές εκτός από την απλή ενεργοποίηση και απενεργοποίηση οι ακόλουθες λειτουργίες: Λειτουργία αισθητήρα

1) Άναμμα φωτός (εάν λαμπτήρας ΕΚΤΟΣ):

Διακόπτης 1×ΕΚΤΟΣ και ΕΝΤΟΣ. Λαμπτήρας παραμένει αναμμένος για τη ρυθμισμένη

2) Σβήσιμο φωτός (εάν λαμπτήρας ΕΝΤΟΣ):

Διακόπτης 1×ΕΚΤΟΣ και ΕΝΤΟΣ. Ο λαμπτήρας σβήνει ή περνάει σε λειτουργία αισθητήρα. Λειτουργία συνεχούς φωτός (εικ.6.3)

1) Άναμμα συνεχούς φωτός:

Διακόπτης 2×ΕΚΤΟΣ και ΕΝΤΟΣ. Ο λαμπτήρας ρυθμίζεται για 4ώρες σε φωτισμό διαρκείας (κόκκινη φωτοδίοδος LED ανάβει πίσω από το φακό). Κατόπιν ο λαμπτήρας περνάει αυτόματα πάλι σε λειτουργία αισθητήρα (κόκκινη φωτοδίοδος LED σβήνει).

2) Σβήσιμο συνεχούς φωτός:

Διακόπτης 1×ΕΚΤΟΣ και ΕΝΤΟΣ. Ο λαμπτήρας σβήνει ή περνάει σε λειτουργία αισθητήρα.

Οι φάσεις μεταγωγής πρέπει να εκτελούνται σε όρια 0,2 έως 1δευτερολέπτου. Ευθυγράμμιση ορίων ανίχνευσης (εικ. 7.1-7. 5) Ανάλογα με τις ανάγκες είναι εφικτός ο περιορισμός των ορίων κάλυψης. Οι συνημμένες μάσκες κάλυ- ψης εξυπηρετούν στην κάλυψη επιθυμητού αριθμού στοιχείων φακού. Με τον τρόπο αυτό εμποδίζονται εσφαλμένες ενεργοποιήσεις π.χ. μέσω αυτοκινήτων ή πεζών κ.λπ. ή ελέγχονται με ακρίβεια επικίνδυνα GR– 76 –σημεία. Οι μάσκες κάλυψης μπορούν να κοπούν κατά μήκος των προαυλακωμένων χωρισμάτων σε κάθετη θέση. Κατόπιν εισάγονται εύκολα στο φακό.

7. Συντήρηση και Φροντίδα

Το προϊόν δεν χρειάζεται συντήρηση. Σε περίπτωση ακαθαρσιών ο λαμπτήρας μπορεί να καθαρίζεται με νωπό πανί (χωρίς απορρυπαντικό).Σημαντικό: Η συσκευή λειτουργίας δεν μπορεί να αντικατασταθεί.

Ηλεκτρικές συσκευές, εξαρτήματα και συσκευασίες θα πρέπει να αποσύρονται με τρόπο φιλικό προς το περιβάλλον και να ανακυκλώνονται.Δεν επιτρέπεται να πετάτε ηλεκτρικές συσκευές στα οικιακά απορρίμματα!Μόνο για χώρες ΕΕ:Σύμφωνα με την ισχύουσα Ευρωπαϊκή Οδηγία σχετικά με άχρηστες ηλεκτρικές και ηλεκτρονικές συσκευ-ές και την εφαρμογή της σε εθνικό δίκαιο πρέπει οι άχρηστες πλέον ηλεκτρικές συσκευές να αποσύρονται ξεχωριστά και να οδηγούνται σε ανακύκλωση φιλική προς το περιβάλλον.

9. Εγγύηση κατασκευαστή

Ως αγοραστής μπορείτε να κάνετε χρήση των νόμιμων εγγυητικών δικαιωμάτων έναντι του πωλητή. Εφόσον τα δικαιώματα αυτά ισχύουν στη χώρα σας, δεν συντέμνονται ούτε περιορίζονται από τη δική μας δήλωση εγγύησης. Σας παρέχουμε 5έτη εγγύηση για την άψογη κατασκευή και την κανονική λειτουργία του προϊόντος STEINEL Professional-Sensorik. Παρέχουμε την εγγύηση ότι αυτό το προϊόν δεν παρουσιάζει ελατ-τώματα υλικού, κατασκευής ή σχεδίασης. Παρέχουμε εγγύηση λειτουργικής ικανότητας όλων των ηλεκτρο-νικών δομοστοιχείων και καλωδίων, όπως επίσης έλλειψης σφαλμάτων όλων των χρησιμοποιηθέντων υλικών και των επιφανειών αυτών. Προβολή αξιώσεωνΕάν θέλετε να διατυπώσετε παράπονα σχετικά με το προϊόν που αγοράσατε, παρακαλούμε όπως το αποστείλετε σε πλήρη κατάσταση και ατελώς μαζί με την αυθεντική απόδειξη αγοράς, η οποία πρέπει να αναφέρει την ημερομηνία αγοράς και την ονομασία του προϊόντος, στον αντιπρόσωπό σας ή στην εταιρεία μας ΑΝΤΙΠΡΟΣΩΠΟΙ-ΕΙΣΑΓΩΓΕΙΣ ΓΙΑ ΤΗΝ ΕΛΛΑΔΑ Π.Λυγκωνης & Υιοι οε / Αριστοφανους 8 Αθηνα 10554. Σας συνιστούμε λοιπόν όπως διαφυλάξετε προσεκτικά την απόδειξη αγοράς έως την παρέλευ-ση της διάρκειας εγγύησης. Για τα έξοδα και τους κινδύνους μεταφοράς στα πλαίσια επιστροφής του προϊόντος η STEINEL δεν αναλαμβάνει καμία ευθύνη.Για πληροφορίες σχετικά με την προβολή αξίωσης σε περίπτωση εγγύησης απευθυνθείτε στη διαδικτυακή πύλη www.steinel-professional.de/garantieΕάν νομίζετε ότι πρόκειται για περίπτωση εγγύησης ή εάν έχετε οποιαδήποτε απορία σχετικά με το προϊόν σας, μπορείτε να μας τηλεφωνήσετε ανά πάσα στιγμή στη γραμμή ΤΗΛΕΦΩΝΑ ΥΠΟΣΤΗΡΙΞΗΣ & ΣΕΡΒΙΣ ΓΙΑ, ΤΗΝ ΕΛΛΑΔΑ / 2103212021 / 2103218558 / Φαξ: 2103218630. ΚΑΤΑΣΚΕΥΑΣ ΤΗ

10. Tεχνικά δεδομένα

Διαστάσεις (Υ×Π×Β) L665S: 269×326×122 mm L 666 S: 269×102×122 mm Τάση δικτύου 220-240V, 50/60Hz Φωτεινή ροή L 665 S: 611lm L 666 S: 596lm Ισχύς εισόδου (P

) L 665 S: 10,40W L 666 S: 8,50W Αποδοτικότητα L 665 S: 59lm/W L 666 S: 70lm/W Αναμονή (αισθητήρας P

) L 665 S: 0,46W L 666 S: 0,48W Θερμοκρασία χρώματος 3.000K (θερμό λευκό) Δείκτης χρωματικής απόδοσης R

= 82 Μέση διάρκεια ζωής μέτρησης L70B50 σε 25°C: 60.000 ώρες Χρωματική συνέπειαSDCM Εισαγόμενη τιμή 3 Κατανομή φωτεινής έντασης LumEdit 201811231151_L665_grau_HaubeChina.ldt Polar Diagram

10015020025090°90°180° 30°30° 150°150° 60°120°60°120°cd / 1000 lm C0 / C180 C90 / C270 L 665S L 666S Μέγιστο ύψος εγκατάστασης 2,50m Τεχνολογία αισθητήρων Παθητικό-υπέρυθρο Γωνία ανίχνευσης 360° με 90° γωνία ανοίγματος και προστασία έρπουσας προσέγγισης Eμβέλεια κάλυψης Εφαπτομενικά 7m Ρύθμιση χρόνου 5δευτ. - 15λεπτά Ρύθμιση ευαισθησίας 2-1.000Lux Λειτουργία βασικού φωτισμού 10% Ρύθμιση προγράμματος 4πρακτικά προγράμματα Συνεχές φως μεταγόμενο 4ώρες Είδος προστασίας IP 44 Κλάση προστασίας I Αντοχή σε κρούσεις IK 07 Θερμοκρασία περιβάλλοντος -20έως +50°C Τάξη ενεργειακής απόδοσης Το παρόν προϊόν περιέχει πηγή φωτός τάξης ενεργειακής απόδοσης „F“(L 665 S) / „E“(L 666 S). GR– 78 –

11. Διαταραχές λειτουργίας

Βλάβη Αιτία Βοήθεια Αισθητήριος λαμπτήρας χωρίς

■ Ασφάλεια αντέδρασε, μη ενεργοποιημένη, διακοπή

■ Βραχυκύκλωμα ■ Ενεργοποίηση ασφάλειας, αντικατάσταση, ενεργοποίηση διακόπτη δικτύου, έλεγχος κυκλώματος με δοκιμαστικό

■ Ελέγχετε συνδέσεις Αισθητήριος λαμπτήρας δεν ενεργοποιείται ■ Στη λειτουργία ημέρας, ρύθμιση λυκόφωτος βρίσκεται σε λειτουργία

■ Διακόπτης δικτύου εκτος ■ Ασφάλεια αντέδρασε ■ Ανακριβής ρύθμιση περιοχής

■ Νέα ρύθμιση ■ Ενεργοποίηση ■ Ενεργοποίηση ασφάλειας, αντικατάσταση, εν ανάγκη έλεγχος σύνδεσης ■ Νέα ρύθμιση Αισθητήριος λαμπτήρας δεν απενεργοποιείται ■ Διαρκούσα κίνηση εντός ορίων

■ Μονάδα αισθητήρα δεν έχει

■ Αισθητήριος λαμπτήρας βρίσκεται στη φάση μέτρησης (οικονομικό πρόγραμμα άνεσης) ■ Η ασύρματη συσκευή είναι τοποθετημένη πολύ κοντά στον

■ Ελέγχετε την περιοχή και ενδεχομ. Κάνετε νέα ρύθμιση ■ Ασφαλίζετε μονάδα αισθητήρα με ελαφρά πίεση ■ Βλέπε υπόδειξη για οικονομικό πρόγραμμα άνεσης ■ Αυξήστε την απόσταση μεταξύ της ασύρματης συσκευής και του αισθητήρα >3m Φωτοδίοδοι LED δεν σβήνουν όπως επιθυμείτε περ. κατά το

■ Εξωτερική πηγή φωτός (π.Χ. Άλλος ανιχνευτής κινήσεων ή λαμπτήρας) απενεργοποιεί τον αισθητήριο

■ Προστατεύετε αισθητήριο λαμπτήρα έναντι ξένου φωτός, κατόπιν παρακολουθείτε αισθητήριο λαμπτήρα πολλές ημέρες. Χρειάζεται μερικό χρόνο για να ρυθμιστεί πάλι στη σωστή

Φωτοδίοδοι LED δεν σβήνουν

■ Επιλέχτηκε πρόγραμμα άνεσης ■ Διακόπτης επιλογής προγράμματος στη θέση 4 Αισθητήριος λαμπτήρας ενεργοποιείται ανεπιθύμητα ■ Ο άνεμος φυσάει δένδρα και θάμνους στην περιοχή κάλυψης ■ Ανίχνευση αυτοκινήτων στο δρόμο ■ Ξαφνικές μεταβολές θερμοκρασίας λόγω καιρικών συνθηκών (αέρας, βροχή, χιόνι) ή αέρας από ανεμιστήρες ή ανοιχτά παράθυρα ■ Ρυθμίζετε με ακρίβεια την περιοχή ανίχνευσης με προσαρμοζόμενα καλύμματα ■ Ρυθμίζετε με ακρίβεια την περιοχή ανίχνευσης με προσαρμοζόμενα καλύμματα ■ Αλλάζετε περιοχή, μετατοπίζετε σημείο εγκατάστασης Τροποποιημένη εμβέλεια αισθητήριου λαμπτήρα ■ Άλλες θερμοκρασίες περιβάλλοντος ■ Ρυθμίζετε με ακρίβεια την περιοχή ανίχνευσης με προσαρμοζόμενα καλύμματα– 79 –
