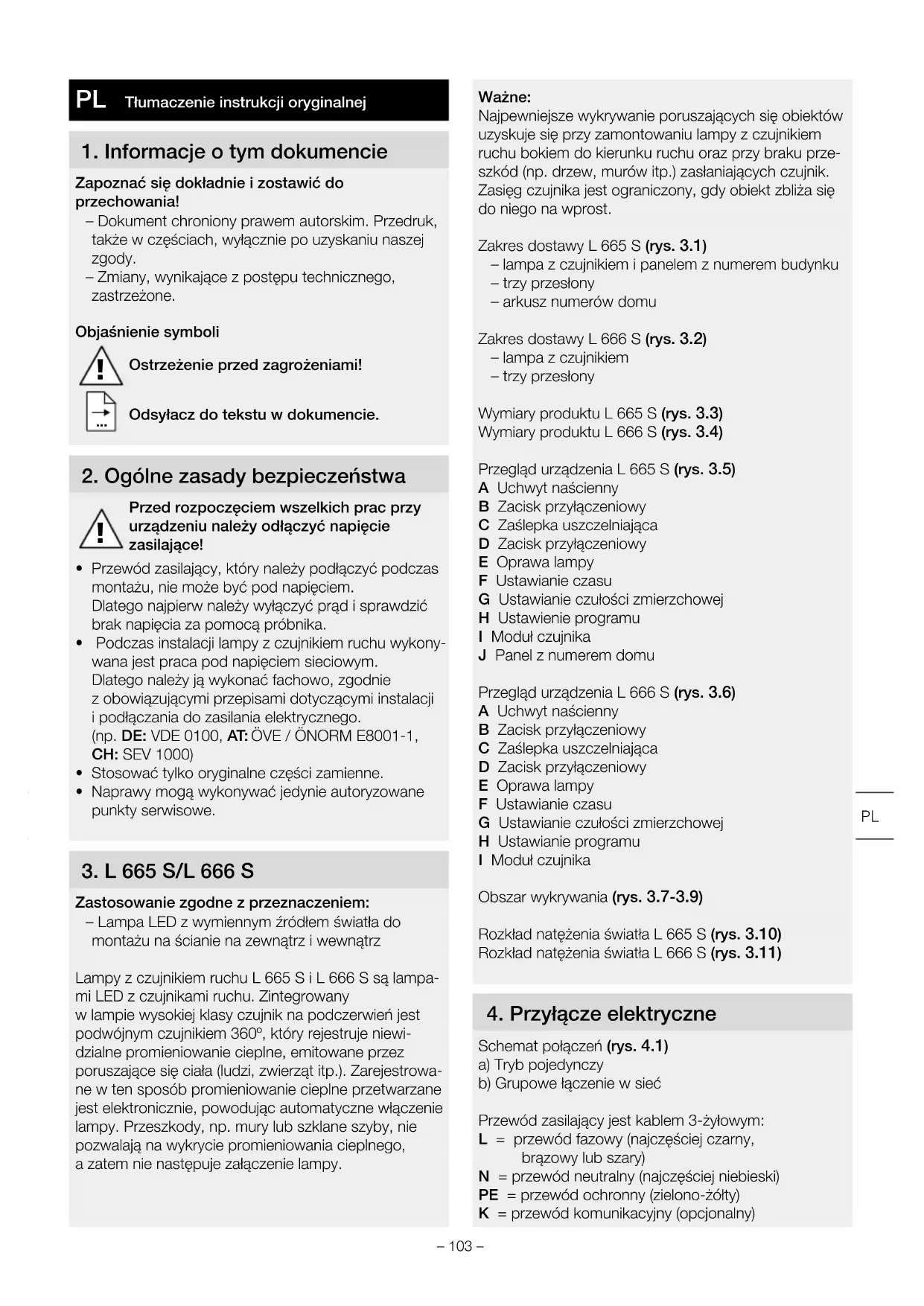

INSTRUKCJA OBSŁUGI L 666 S STEINEL

1. Informacje o tym dokumencie

Zapoznać się dokładnie izostawić do przechowania! – Dokument chroniony prawem autorskim. Przedruk, także wczęściach, wyłącznie po uzyskaniu naszej zgody. – Zmiany, wynikające zpostępu technicznego, zastrzeżone. Objaśnienie symboli

Ostrzeżenie przed zagrożeniami!

Odsyłacz do tekstu wdokumencie.

2. Ogólne zasady bezpieczeństwa

Przed rozpoczęciem wszelkich prac przy urządzeniu należy odłączyć napięcie zasilające!

• Przewód zasilający, który należy podłączyć podczas montażu, nie może być pod napięciem. Dlatego najpierw należy wyłączyć prąd i sprawdzić brak napięcia za pomocą próbnika.

• Podczas instalacji lampy zczujnikiem ruchu wykony- wana jest praca pod napięciem sieciowym. Dlatego należy ją wykonać fachowo, zgodnie zobowiązującymi przepisami dotyczącymi instalacji ipodłączania do zasilania elektrycznego. (np. DE: VDE0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV1000)

• Stosować tylko oryginalne części zamienne.

• Naprawy mogą wykonywać jedynie autoryzowane punkty serwisowe.

Zastosowanie zgodne zprzeznaczeniem: – Lampa LED zwymiennym źródłem światła do montażu na ścianie na zewnątrz iwewnątrz Lampy z czujnikiem ruchu L 665 S i L 666 S są lampa- mi LED z czujnikami ruchu. Zintegrowany w lampie wysokiej klasy czujnik na podczerwień jest podwójnym czujnikiem 360º, który rejestruje niewi- dzialne promieniowanie cieplne, emitowane przez poruszające się ciała (ludzi, zwierząt itp.). Zarejestrowa- ne wten sposób promieniowanie cieplne przetwarzane jest elektronicznie, powodując automatyczne włączenie lampy. Przeszkody, np. mury lub szklane szyby, nie pozwalają na wykrycie promieniowania cieplnego, azatem nie następuje załączenie lampy. Ważne: Najpewniejsze wykrywanie poruszających się obiektów uzyskuje się przy zamontowaniu lampy z czujnikiem ruchu bokiem do kierunku ruchu oraz przy braku prze- szkód (np. drzew, murów itp.) zasłaniających czujnik. Zasięg czujnika jest ograniczony, gdy obiekt zbliża się do niego na wprost. Zakres dostawy L 665 S (rys. 3.1) – lampa z czujnikiem i panelem z numerem budynku – trzy przesłony – arkusz numerów domu Zakres dostawy L 666 S (rys. 3.2) – lampa z czujnikiem – trzy przesłony Wymiary produktu L 665 S (rys. 3.3) Wymiary produktu L 666 S (rys. 3.4) Przegląd urządzenia L 665 S (rys. 3.5) A Uchwyt naścienny B Zacisk przyłączeniowy C Zaślepka uszczelniająca D Zacisk przyłączeniowy E Oprawa lampy F Ustawianie czasu G Ustawianie czułości zmierzchowej H Ustawienie programu I Moduł czujnika J Panel z numerem domu Przegląd urządzenia L 666 S (rys. 3.6) A Uchwyt naścienny B Zacisk przyłączeniowy C Zaślepka uszczelniająca D Zacisk przyłączeniowy E Oprawa lampy F Ustawianie czasu G Ustawianie czułości zmierzchowej H Ustawianie programu I Moduł czujnika Obszar wykrywania (rys. 3.7-3.9) Rozkład natężenia światła L665S (rys. 3.10) Rozkład natężenia światła L666S (rys. 3.11)

4. Przyłącze elektryczne

Schemat połączeń (rys.4.1) a) Tryb pojedynczy b) Grupowe łączenie w sieć Przewód zasilający jest kablem 3-żyłowym: L = przewód fazowy (najczęściej czarny, brązowy lub szary) N = przewód neutralny (najczęściej niebieski) PE = przewód ochronny (zielono-żółty) K = przewód komunikacyjny (opcjonalny) Tłumaczenie instrukcji oryginalnej PL– 104 – K Długość kabla ≤ 50 m maks.10 × L 665/L 666 Wrazie wątpliwości należy zidentyfikować przewody próbnikiem napięcia, anastępnie ponownie wyłączyć napięcie. Fazę (L), przewód neutralny (N) i przewód ochronny (PE) podłącza się do zacisku przyłączeniowego. Ważne: Pomylenie przewodów jest przyczyną późniejszego zwarcia wurządzeniu lub wskrzynce bezpieczników. W takim przypadku należy jeszcze raz zidentyfikować poszczególne przewody iponownie je podłączyć. Wprzewodzie zasilającym można oczywiście zain- stalować wyłącznik sieciowy do ręcznego włączania iwyłączania oświetlenia. Źródło światła tej lampy nie jest wymienne; jeżeli zajdzie konieczność wymiany źródła światła (np. po upłynięciu jego żywotności), należy wymienić całą lampę. Zachowanie grupowe Za pomocą przewodu komunikacyjnego (K) możliwe jest stworzenie wewnętrznej dla produktów STEINEL sieci grup modeli L 665 S i L 666 S. W sieci można połączyć maks. 10lamp. Maksymalna długość przewodu komunikacyjnego wynosi 50m. Pierwsza lampa grupy, która wykrywa ruch, włącza całą grupę. Jeżeli po upłynięciu ustawionego czasu nie zostanie wykryty żaden dalszy ruch, ostatnia lampa danej grupy wyłączy całą grupę. Wskazówka: – Przez przewód komunikacyjny nie może przechodzić napięcie zasilające. Nie wolno podłączać obciążeń zewnętrznych! – W obrębie sieci grup wszystkie lampy działają zgodnie z indywidualnie ustawionymi, za pomocą pokrętła regulacyjnego. – Dla wszystkich lamp należy ustawić ten sam program.

• Sprawdzić wszystkie elementy pod kątem uszkodzeń.

• Wprzypadku uszkodzeń nie uruchamiać produktu.

• Przy montażu lampy z czujnikiem należy zwrócić na to uwagę, aby zamontować ją w miejscu nie podle- gającym wstrząsom i drganiom.

• Wybrać odpowiednie miejsce montażu zuwzględ- nieniem zasięgu iwykrywania ruchu. Czynności montażowe

• Wyłączyć zasilanie (rys.4.1)

• Odkręcić oprawę lampy od uchwytu naściennego (rys.5.1)

• Odłączyć zacisk przyłączeniowy (rys.5.2)

• Zaznaczyć otwory do wywiercenia (rys.5.3)

• Wywiercić otwory iwłożyć kołki (rys.5.4)

• Montaż w przypadku przewodu podtynkowego (rys. 5.5)

• Montaż w przypadku przewodu natynkowego (rys. 5.6)

• Podłączyć kabel przyłączeniowy (rys.5.7) L 665 S

• Justowanie panelu z numerem domu (rys.5.8)

• Założyć panel z numerem domu i go dokręcić (rys. 5.8)

• Podłączyć zacisk przyłączeniowy panelu (rys.5.9)

• Podłączyć zacisk przyłączeniowy (rys.5.10)

• Przykręcić oprawę lampy do uchwytu naściennego (rys.5.11)

• Włączyć zasilanie (rys.5.11).

• Stosowanie arkusza numerów domu (rys.5.12) Wskazówka: Bliższe informacje na temat montażu numerów podano na arkuszu numerów domu. L 666 S

• Podłączyć zacisk przyłączeniowy (rys.5.13)

• Przykręcić oprawę lampy do uchwytu naściennego (rys.5.14)

• Włączyć zasilanie (rys.5.14)

• Skonfigurować ustawienia ➜ "6.Działanie"

Ustawienia fabryczne Ustawianie programu: P 1 Ustawianie progu czułości zmierzchowej: 1000luksów Ustawianie czasu załączenia: 5sekund Po zakończeniu montażu można uruchomić lampę zczujnikiem ruchu. Na wyjmowanym module czujnika umieszczone są pokrętła do regulacji czasu, progu czułości zmierzchowej i ustawiania programu.

• Wyjąć czujnik za pomocą płaskiego wkrętaka po wcześniejszym zwolnieniu zatrzasków (rys. 6.1). – Lampa z czujnikiem ruchu przełącza się na tryb stałego świecenia.

• Dokonać ustawień za pomocą wkrętaka (rys.6.2). P1Program standardowy (regulator6.2/G) – Łagodne włączanie światła/bez światła podstawo- wego– 105 – Co to jest łagodne zapalanie światła? Lampa z czujnikiem obsługuje funkcję łagodnego zapalania światła. Oznacza to, że po załączeniu lampa nie świeci od razu z maksymalną mocą, lecz w ciągu krótkiego czasu powoli zwiększa jasność aż do uzyska- nia 100% mocy. Wten sam sposób zmniejszana jest stopniowo jasność lampy po zgaszeniu. P2 Program komfortowy – Łagodne włączanie światła + światło podstawowe – Światło podstawowe WŁ. od ustawionej wartości progu czułości zmierzchowej Co to jest światło podstawowe? Światło podstawowe umożliwia stałe oświetlenie nocne przy użyciu ok 25% mocy świetlnej. Dopiero na skutek ruchu w obszarze wykrywania czujnika światło zostaje przełączone (na wcześniej ustawiony czas) na maksymalną moc świetlną (100%). Następnie lampa przełącza się ponownie na światło podstawowe (ok. 25%). P3 Program komfortowo-ekonomiczny – Łagodne włączanie światła + światło podstawowe do połowy nocy – Światło podstawowe WŁ. od ustawionej wartości progu czułości zmierzchowej do połowy nocy Jak działa program komfortowo-ekonomiczny? W lampie z czujnikiem ruchu nie jest zainstalowany zegar. Połowa nocy ustalana jest jedynie na podstawie długości faz nocy. W związku z tym, aby zapewnić prawidłowe działanie, lampa z czujnikiem ruchu musi być w tym czasie stale zasilana napięciem. Podczas pierwszej nocy (faza pomiarowa) przez cały czas jest aktywne światło podstawowe. Ustalone wartości są zapisywane wpamięci inie ulegają skasowaniu wprzy- padku przerwy wzasilaniu. Zalecamy nie przerywać zasilania napięciem podczas realizacji programu. Wartości są wyznaczane w czasie kilku kolejnych nocy, w związku z tym w przypadku ewent. błędu należy ob- serwować przez kilka nocy, czy czas wyłączania lampy z czujnikiem ruchu przesuwa się w kierunku północy. P4Program Nightmatic – Łagodne włączanie światła, bez światła podstawowe- go, bez analizy ruchu – 100% mocy świetlnej przy różnych stopniach jasności Wskazówka: panel na numer budynku, o ile jest, włącza się we wszystkich czterech programach przy osiągnięciu ustawionej wartości zmierzchowej. Ustawianie progu czułości zmierzchowej (regulator6.2/H) Żądany próg załączania można płynnie regulować w zakresie od ok. 2 do 1000luksów. – Pokrętło regulacyjne ustawione wpozycji

praca przy świetle dziennym (niezależnie od stopnia jasności) – Pokrętło regulacyjne ustawione na = praca ozmierzchu (ok. 2 luksy) Podczas ustawiania obszaru wykrywania przy świetle dziennym należy ustawić pokrętło regulacyjne na (tryb pracy przy świetle dziennym). Ustawianie czasu (regulator6.2/F) Wymagany czas świecenia lampy można ustawić płynnie wzakresie od ok.5sekund do maks. 15minut. Każdy ruch wykryty przed upływem tego czasu powo- duje ponowne uruchomienie zegara. Funkcja stałego świecenia Jeżeli wprzewodzie zasilającym zostanie zamontowany wyłącznik sieciowy, to oprócz zwykłego włączania iwyłą- czania możliwe jest wykonywanie następujących funkcji: Tryb pracy czujnika

1) Włączanie światła (gdy lampa jest wyłączona):

1×wyłączyć i włączyć wyłącznik. Lampa będzie świecić w zaprogramowanym czasie.

2) Wyłączanie światła (gdy lampa jest włączona):

1×wyłączyć i włączyć wyłącznik. Lampa gaśnie lub przechodzi na tryb pracy czujnika. Tryb stałego świecenia (rys.6.3)

1) Włączanie stałego świecenia:

2×wyłączyć i włączyć wyłącznik. Lampa jest ustawio- na na stałe świecenie przez 4godziny (świeci czerwona dioda świecąca za soczewką). Następnie przechodzi automatycznie wtryb pracy czujnika (czerwona dioda gaśnie).

2) Wyłączanie stałego świecenia:

1×wyłączyć i włączyć wyłącznik. Lampa gaśnie lub przechodzi na tryb pracy czujnika. Ważne: Częstotliwość przełączania musi mieścić się w zakresie od 0,2 do 1sekundy. Ustawianie obszaru wykrywania (rys. 7.1-7. 5) W zależności od potrzeb można ograniczyć obszar wykrywania czujnika. Przesłony należące do wyposa- żenia służą do zasłonięcia dowolnej ilości segmentów soczewki. W ten sposób eliminuje się czynniki mogące zakłócić prawidłowe działanie czujnika, np.: samocho- dy lub przechodniów itp., bądź też można wybiórczo kontrolować wybrane strefy. Przesłony można rozdzielić wzdłuż przygotowanych w tym celu pionowych row- ków. Potem należy je po prostu założyć na soczewkę. PL– 106 –

7. Konserwacja i pielęgnacja

Produkt nie wymaga konserwacji. Zabrudzoną powierzchnię lampy można oczyścić wil- gotną szmatką (bez użycia środków czyszczących). Ważne: Układ sterowania nie jest wymienny.

Urządzenia elektryczne, akcesoria i opakowania należy oddać do recyklingu przyjaznego środowisku. Nie wyrzucać urządzeń elektrycznych wraz zodpadami zgospodarstw domowych! Tylko dla krajów UE: Zgodnie z obowiązującymi dyrektywami europejskimi wsprawie zużytych urządzeń elektrycznych i elek- tronicznych oraz ich wdrażaniu do prawa krajowego nienadające się do użytkowania urządzenia elektryczne należy odbierać osobno i poddawać recyklingowi wsposób przyjazny środowisku.

9. Gwarancja producenta

Jako kupującemu wrazie potrzeby przysługują Państwu w stosunku do sprzedającego prawa ztytułu rękojmi. Oile prawa te obowiązują wPaństwa kraju, to nie ulegają one na podstawie naszej deklaracji gwarancji ani skróceniu ani ograniczeniu. Udzielamy Państwu 5-letniej gwarancji na nienaganną jakość iprawidłowe funkcjonowanie zakupionego przez Pań- stwa profesjonalnego produktu techniki czujników firmy STEINEL. Gwarantujemy, że produkt ten jest wolny od wad materiałowych, produkcyjnych ikonstrukcyjnych. Gwarantujemy prawidłowe funkcjonowanie wszystkich podzespołów elektronicznych, atakże, że wszystkie zastosowane materiały iich powierzchnie są wolne od wad. Dochodzenie roszczeń Gwarancja jest ważna jedynie kompletnie wypełniona zpodpisem Sprzedawcy potwierdzającym warunki gwarancji. Gwarancja na sprzedany towar konsumpcyj- ny nie wyłącza, nie ogranicza ani nie zawiesza upraw- nień kupującego wynikających zrękojmi/niezgodności towaru zumową na podstawie dowodu zakupu. Ztego powodu zalecamy staranne przechowywanie dowodu zakupu. Reklamowany towar wstanie kompletnym prosimy przesłać do Gwaranta wraz z krótkim opisem usterki, oryginalną kartą gwarancyjną, paragonem lub rachunkiem zakupu (opatrzonym datą zakupu ipieczę- cią sklepu). GWARANCJI

Wymiary (wys.×szer.×gł.) L665S: 269×326×122 mm L 666 S: 269×102×122 mm Napięcie zasilające 220-240V, 50/60Hz Strumień świetlny L 665 S: 611lm L 666 S: 596lm Pobór mocy (Pon) L 665 S: 10,40W L 666 S: 8,50W Wydajność L 665 S: 59lm/W L 666 S: 70lm/W Tryb czuwania (czujnik Psb) L 665 S: 0,46W L 666 S: 0,48W Temperatura barwowa 3 000 K (ciepłe białe światło) Wskaźnik oddawania barw Ra = 82 Średnia znamionowa żywotność L70B50 przy 25°C: 60 000 h Jednolitość barwy SDCM Wartość początkowa 3 Rozkład natężenia światła LumEdit 201811231151_L665_grau_HaubeChina.ldt Polar Diagram

10015020025090°90°180° 30°30°150°150°60°120°60°120°cd / 1000 lm C0 / C180 C90 / C270 L 665S L 666S Maksymalna wysokość montażu 2,50m Technika czujników Pasywna podczerwień Kąt wykrywania 360º z 90º kątem rozwarcia oraz zabezpieczeniem przed podpełzaniem Zasięg wykrywania czujnika stycznie 7 m Ustawianie czasu 5 s - 15 min Ustawianie czułości zmierzchowej 2–1000 luksów Funkcja podstawowego oświetlenia 10% Ustawienie programu 4 praktyczne programy Stałe światło przełączalne 4h Stopień ochrony IP 44 Klasa ochronności I Wytrzymałość udarowa IK 07 Temperatura otoczenia -20do +50°C Klasa wydajności energetycznej: Ten produkt zawiera źródło światła o klasie wydajności energetycznej „F“(L 665 S) / „E“(L 666 S). PL– 108 –

Usterka Przyczyna Usuwanie brak napięcia zasilającego lampę zczujnikiem ruchu ■ zadziałał bezpiecznik, niewłączony wyłącznik sieciowy, przerwany przewód ■ zwarcie ■ włączyć, wymienić bezpiecznik; włączyć wyłącznik sieciowy; sprawdzić przewód próbnikiem napięcia ■ sprawdzić podłączenia elektryczne lampa z czujnikiem ruchu nie włącza się ■ przy dziennym trybie pracy ustawiono próg czułości zmierzchowej dla nocnego trybu pracy ■ wyłączony wyłącznik sieciowy ■ zadziałał bezpiecznik ■ niedokładnie ustawiony obszar wykrywania czujnika ■ ustawić na nowo
