NAVODILA ZA UPORABO GL 60 S STEINEL

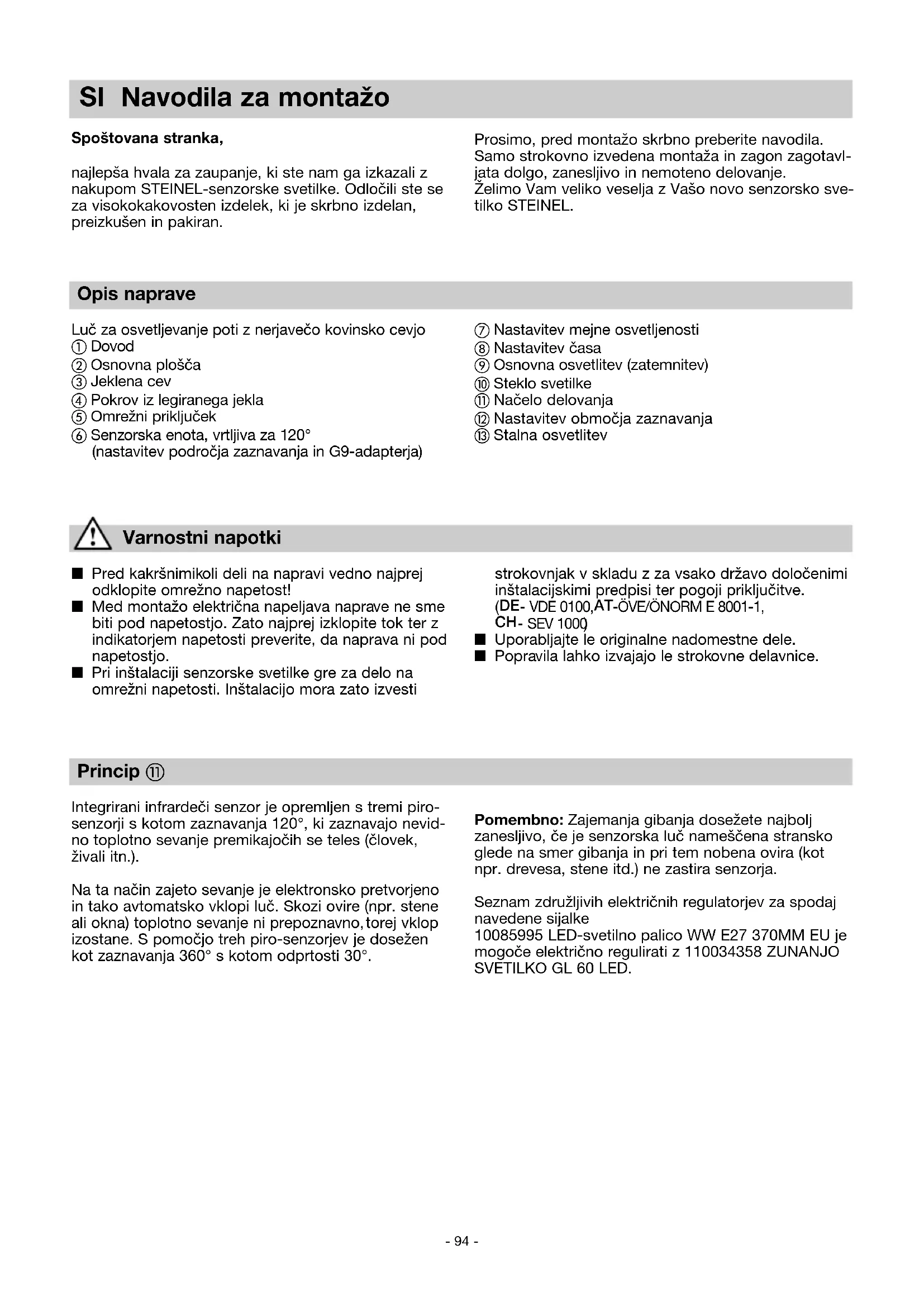

n Uporabljajte le originalne nadomestne dele. n Popravila lahko izvajajo le strokovne delavnice. 햸 Nastavitev mejne osvetljenosti 햹 Nastavitev časa 햺 Osnovna osvetlitev (zatemnitev) 햻 Steklo svetilke 햽 Načelo delovanja 햾 Nastavitev območja zaznavanja 햿 Stalna osvetlitev Pomembno: Zajemanja gibanja dosežete najbolj zanesljivo, če je senzorska luč nameščena stransko glede na smer gibanja in pri tem nobena ovira (kot npr. drevesa, stene itd.) ne zastira senzorja. Seznam združljivih električnih regulatorjev za spodaj navedene sijalke 10085995 LED-svetilno palico WW E27 370MM EU je mogoče električno regulirati z 110034358 ZUNANJO

SVETILKO GL 60 LED.- 95 -

Montaža 햲 Montažno mesto mora od luči biti oddaljeno najmanj 50 cm, ker lahko toplotno sevanje privede do aktiva- cije sistema. Priklop napetostnega kabla (glej sliko) Električna napeljava je sestavljena iz 2-žilnega kabla: L = Faza (praviloma črn ali rjav) N = Nični vod (praviloma moder) Zaradi varnosti morate kable preizkusiti z merilcem napetosti; in nato spet odklopiti z napetosti. Faza (L) in nični vod (N) sta priklopljena na sponke. Če je možno, lahko varnostni vod (PE, zeleno-rumen) zavarujete z izolirnim trakom. Pomembno: Dovodni kabel mora biti najmanj 20 cm daljši od nosilne cevi luči. Opozorilo: V napetostno povezavo se lahko seveda namesti omrežno stikalo za VKLOP/IZKLOP. Za kon- stantno osvetlitev je to pogoj (glej poglavje Konstant- na osvetlitev) 햿. Opozorilo: Tehnično pogojeno se lahko v določenih stopnjah zatemnitve pojavi rahlo do srednje migljanje LED-žarnice. V tem primeru je potrebno spremeniti zatemnitveni nivo.

Tehnični podatki Mere (V x Ø): 1038 x Ø 120 (steklo) / Ø 220 (podnožje) mm Omrežni priključek: 220-240 V / 50/60 Hz Poraba energije (Pon)*: 9,2 W / E 27 Svetlobni tok/učinkovitost sijalke*: 954 lm, 104 lm/W Stanje pripr. svetilke: 0,8 W Svetlobni tok/učinkovitost: 781 lm, 79,9 lm/W Temperatura barve*: 3000 K (topla bela) Indeks barvne reprodukcije*: Ra = 82 Srednja izmerjena življenjska doba*: L70B50 pri 25° C: > 20.000 ur Barvna konsistenca SDCM*: začetna vrednost: 3 Razdelitev jakosti svetlobe*:

Kot zaznavanja: 360° z 30° odpiralnim kotom Doseg zaznavanja: maks. 12 m Nastavitev zatemnitve: 2-2000 luksov Nastavitev časa: 5 s - 15 min Stalna luč: možnost vključitve (4 ure) Pogoj: priklopljeno stikalo na omrežni dovodnici Osnovna osvetlitev: 10-50 % Vrsta zaščite: IP 44 Razred zaščite: II Temperatura okolice: - 20° C do + 40° C Ta izdelek vsebuje svetlobni vir razreda energijske učinkovitosti "F"

30°30° 150°150° 60° 120° 60° 120° cd / 1000 lm 072C / 09C081C / 0C- 96 - Ko je senzorska enota nameščena in priklopljena, se lahko senzorska svetilka prične uporabljati. Ob držalu Funkcije 햸, 햹, 햺 Nastavitev razdalje/Justiranje 햾 Maksimalni doseg senzorja znaša 12 m. Po potrebi ga je možno optimizirati. Priložena zastirala za lečo služijo za prekrivanje poljubnega števila segmentov leče, ozi- roma individualno zmanjševanje razdalje zajemanja. Tako so zmotna vključevanja zaradi avtomobilov, mimoidočih itn. izključena oz. so nevarna področja za žarnico se nahajajo nastavitveni regulatorji za nastavitev zatemnitve, časa in nočne luči. Nastavitev zatemnitve (Odzivni prag) 햸 (Tovarniška nastavitev delovanje pri dnevni svetlobi 2000 Luxov) načrtovano nadzorovana. Zastirala je možno v utorje- nih razdelkih ločevati ali s škarjami rezati v horizontal- ni ali vertikalni smeri. Z vrtenjem ohišja senzorja je možna fina nastavitev. Možnost brezstopenjskega nastavljanja odzivnega praga senzorja od 2 do 2000 Luxov. Nastavitev na vrednost pomeni dnevno delovanje ca. 2000 Luxov. Nastavitev na vrednost pomeni delovanje v temi ca. 2 Luxa. Pri nastavljanju področja zaznavanja pri dnevni svetlobi mora biti nastavitev na vrednosti (delovanje ob dnevni svetlobi). Zakasnitev izklopa (Nastavitev časa) 햹 (Tovarniška nastavitev: 5 sek.) Brezstopenjsko nastavljiv čas svetilnosti od 5 sek. do 15 min. Nastavitev na vrednost – je najkrajši čas. Nastavitev na vrednost + je najdaljši čas (15 min) Pri nastavljanju področja zaznavanja je priporočeno izbrati najkrajši čas –. Osnovna osvetlitev 햺 (Tovarniška nastavitev Svetilnost izklopljena: 0%) Svetilnost luči lahko do maks. 50 % brezstopenjsko nastavljate kot konstantno osvetlitev. To pomeni, da se luč šele pri premikanju v območju zaznavanja senzorja iz. npr. 1-4 vatov osnovne osvetlitve preklopi na maksimalno moč svetenja. Napotek: Funkcija osnovne osvetlitve samo s svetili z možnostjo zatemnitve. 2-2000 Luxov 5 sek. - 15 min 0-50%- 97 - Motnje delovanja Senzorska svetilka brez napetosti Senzorska svetilka se ne vklopi Senzorska svetilka se ne izklopi Senzorska svetilka se samodejno vklaplja Sprememba področja zaznavanja Rdeča LED za lečo stalno sveti/utri- pa, čeprav stalna luč ni nastavljena Motnja n okvarjena varovalka, ni vključe- na, prekinjena povezava n kratek stik n namestiti novo varovalko, vključi- ti stikalo; preveriti napetostno povezavo z merilcem napetosti n preveriti priključke n pri dnevni nastavitvi, nastavitev zatemnitve se nahaja na nočnem delovanju n okvarjena LED-žarnica n izklopljeno stikalo n okvarjena varovalka n področje zaznavanja ni optimal- no določeno n notranja električna varovalka je bila aktivirana (rdeča LED za lečo stalno sveti/utripa) n ponovno nastaviti (regulator 햸)

n zamenjajte LED-žarnico n vključiti n nova varovalka, po potrebi pre- veriti priklop n ponovna nastavitev n Izklopite senzorsko svetilko ali preverite/zamenjajte žarnico. Po 5 sekundah jo ponovno vklopite. n nenehno gibanje na področju zaznavanja n osnovna osvetlitev na 50 % n preveriti področje in po potrebi ponovno nastaviti n nastavite osnovno osvetlitev na „0 min“. (regulator 햺) n veter premika drevesa in grmov- je na področju zaznavanja n zaznavanje avtomobilov na cesti n nenadna temperaturna spre- memba zaradi vremena (veter, dež, sneg) ali izhodni zrak venti- latorjev in prepih zaradi odprtih oken n spremeniti področje n spremeniti področje n spremeniti področje, prestaviti mesto namestitve n drugačne temperature okolice n področje zaznavanja s prekritve- nimi zastirali natančno nastaviti n notranja varovalka aktivirana n Izklopite senzorsko svetilko ali preverite/zamenjajte žarnico. Po 5 sekundah jo ponovno vklopite. Vzrok Ukrepi Funkcija konstantne osvetlitve 햿 V primeru namestitve stikala, so ob funkcijah VKLOPA in IZKLOPA možne sledeče funkcije: Senzorsko delovanje

1) VKLOP luči (v primeru, da je IZKLOPLJENA):

Stikalo 1x IZKLOP in VKLOP. Luč sveti tako dolgo, kot je nastavljen čas svetilnosti.

2) IZKLOP luči (v primeru, da je VKLOPLJENA):

Stikalo 1x IZKLOP in VKLOP. Luč ugasne oziroma preklopi v senzorsko delovanje. Funkcija – mehkega vklopa Senzorska svetilka vsebuje t. i. funkcija mehkega vklopa. To pomeni, da luč ob vklopu ne sveti takoj z maksimalno močjo, temveč svetilnost naraste v času 1 sekunde do 100%. Prav tako luč ob izklopu počasi izgublja na moči. Konstantna osvetlitev

1) Vklop konstantne osvetlitve (če je luč VKLOPL-

JENA): Stikalo 2x IZKLOP in VKLOP. Luč bo 4 ure konstantno svetila (rdeča LED dioda sveti za lečo). Nato avto- matsko preide v senzorsko delovanje (rdeča LED za lečo je izklopljena).

2) Izklop konstantne osvetlitve:

Stikalo 1x IZKLOP in VKLOP. Luč ugasne oziroma preklopi v senzorsko delovanje. Pomembno: Večkratna uporaba stikala naj si sledi v kratkem času (0,5-1 sek). LED-žarnica miglja n tehnično pogojeno v različnih stopnjah zatemnitve n spremenite zatemnitveni nivo SI- 98 - Garancija proizvajalca Ta STEINELOV izdelek je izdelan z veliko mero skrbno- sti, funkcijsko in varnostno preizkušen po obstoječih predpisih ter nato podvržen vzorčnemu testu. STEINEL prevzema jamstvo za maksimalno kakovost in funkcio- nalnost. Garancijska doba traja 36 mesecev in prične teči z dnevom prodaje potrošniku. Odpravljamo po- manjkljivosti, ki so posledica napak v materialu ali proizvodnji, garancijska storitev se izvrši skozi popra- vilo ali menjavo pomanjlkjivih delov po naši izbiri. Garancijska storitev odpade za poškodbe na potroš- nih delih, kot tudi za poškodbe in pomanjkljivosti, ki nastanejo zaradi malomarnega ravnanja ali nevz- drževanja. Nadaljnje poškodbe na drugih predmetih so izključene. Garancija se odobri samo v primeru, da nerazstavljeno napravo skupaj s kratkim opisom napake, blagajniškim listkom ali računom (datum nakupa in žig prodajalca) ter dobro zapakirano pošljete na ustrezen servis. Servis: Po poteku garancijske dobe ali pomanjkljivosti, za katere ni mogoče uveljavljati garancijskega zahtevka, se pozanimajte o možnem popravilu pri svojem serviserju.

PROIZVAJALCA GARANCIJA LETNA Uporaba-nega Senzorska svetilka je primerna za avtomatsko osvetl- jevanje. Vremenske razmere lahko vplivajo na delo- vanje senzorske svetilke, pri močnih sunkih vetra, sne- ženju, dežju ali toči lahko pride do zmotnih vklopov, ker senzor ne more razlikovati nenadnih temperatur- nih sprememb od izvorov toplote. Lečo je dovoljeno čistiti z vlažno krpo (brez uporabe čistil). Odstranjevanje Električne aparate, opremo in embalažo oddajte v okolju prijazno ponovno obdelavo.

Električnih aparatov ne odstranjujte s hišnimi odpadki!
