NÁVOD K OBSLUZE GL 60 S STEINEL

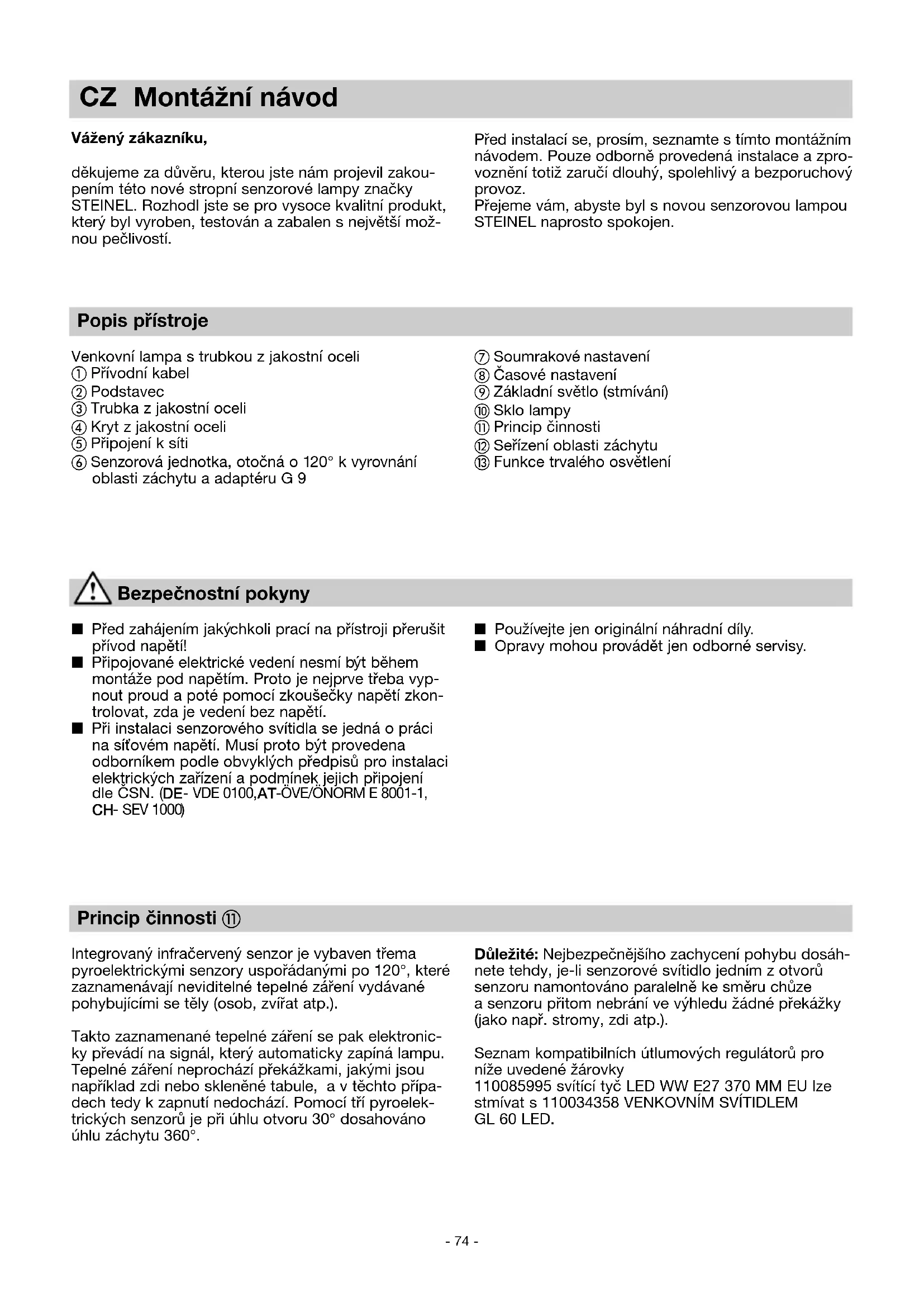

Csak az EU-országok esetében: A használt elektromos és elektronikus berendezésekre vonatkozó hatályos európai irányelvek értelmében és azok nemzeti jogrendszerbe történő átültetése szerint a már nem működőképes elektromos berendezéseket külön kell gyűjteni és környezetbarát újrahasznosításu-król kell gondoskodni. A fényforrást a végfelhasználó kicserélheti. HU- 74 - Princip činnosti 햽 Integrovaný infračervený senzor je vybaven třema pyroelektrickými senzory uspořádanými po 120°, které zaznamenávají neviditelné tepelné záření vydávané pohybujícími se těly (osob, zvířat atp.). Takto zaznamenané tepelné záření se pak elektronic- ky převádí na signál, který automaticky zapíná lampu. Tepelné záření neprochází překážkami, jakými jsou například zdi nebo skleněné tabule, a v těchto přípa- dech tedy k zapnutí nedochází. Pomocí tří pyroelek- trických senzorů je při úhlu otvoru 30° dosahováno úhlu záchytu 360°. Popis přístroje Venkovní lampa s trubkou z jakostní oceli 햲 Přívodní kabel 햳 Podstavec 햴 Trubka z jakostní oceli 햵 Kryt z jakostní oceli 햶 Připojení k síti 햷 Senzorová jednotka, otočná o 120° k vyrovnání oblasti záchytu a adaptéru G 9 CZ Montážní návod Vážený zákazníku, děkujeme za důvěru, kterou jste nám projevil zakou- pením této nové stropní senzorové lampy značky STEINEL. Rozhodl jste se pro vysoce kvalitní produkt, který byl vyroben, testován a zabalen s největší mož- nou pečlivostí. Bezpečnostní pokyny n Před zahájením jakýchkoli prací na přístroji přerušit přívod napětí! n Připojované elektrické vedení nesmí být během montáže pod napětím. Proto je nejprve třeba vyp- nout proud a poté pomocí zkoušečky napětí zkon- trolovat, zda je vedení bez napětí. n Při instalaci senzorového svítidla se jedná o práci na síťovém napětí. Musí proto být provedena odborníkem podle obvyklých předpisů pro instalaci elektrických zařízení a podmínek jejich připojení dle ČSN. (

Před instalací se, prosím, seznamte s tímto montážním návodem. Pouze odborně provedená instalace a zpro- voznění totiž zaručí dlouhý, spolehlivý a bezporuchový provoz. Přejeme vám, abyste byl s novou senzorovou lampou STEINEL naprosto spokojen. n Používejte jen originální náhradní díly. n Opravy mohou provádět jen odborné servisy. 햸 Soumrakové nastavení 햹 Časové nastavení 햺 Základní světlo (stmívání) 햻 Sklo lampy 햽 Princip činnosti 햾 Seřízení oblasti záchytu 햿 Funkce trvalého osvětlení Důležité: Nejbezpečnějšího zachycení pohybu dosáh- nete tehdy, je-li senzorové svítidlo jedním z otvorů senzoru namontováno paralelně ke směru chůze a senzoru přitom nebrání ve výhledu žádné překážky (jako např. stromy, zdi atp.). Seznam kompatibilních útlumových regulátorů pro níže uvedené žárovky 110085995 svítící tyč LED WW E27 370 MM EU lze stmívat s 110034358 VENKOVNÍM SVÍTIDLEM

Instalace 햲 Místo montáže by mělo být vzdáleno nejméně 50 cm od jiného svítidla, poněvadž tepelné záření může mít za následek spuštění systému. Připojení k elektrické síti (viz obrázek) K připojení k elektrické síti použijte alespoň dvouvodičový kabel. L = fázový vodič (většinou černý nebo hnědý) N = nulový vodič (většinou modrý) V případě pochybností je nutno identifikovat jednotlivé vodiče kabelu pomocí zkoušečky napětí. Fázový (L) a nulový (N) vodič se připojí k zasouvacím svorkám. Jeli k dispozici, může být ochranný vodič (PE, zelenožlutý) zabezpečen izolační páskou. Důležité: Přívodní kabel musí být alespoň o 20 cm delší než stojanová trubka. Upozornění: V přívodním síťovém vedení může být samozřejmě zařazen běžný síťový vypínač. Což je předpokladem funkce trvalého osvětlení (viz kapitolu Funkce trvalého osvětlení) 햿. Upozornění: Z technických důvodů může v rámci některých útlumových stupňů dojít k lehkému až středně silnému kolísání LED žárovky. V tomto případě musí být mírně změněna úroveň útlumu.

Technická data Rozměry (v x Ø): 1038 x Ø 120 (sklo) / Ø 220 (patice) mm Síťové přívodní vedení: 220–240 V/50/60 Hz Příkon (P

)*: 9,2W/E27 Světelný tok/účinnost žárovky*: 954 lm, 104 lm/W Standby svítidlo: 0,8W Světelný tok/účinnost: 781 lm, 79,9 lm/W Teplota barvy*: 3000 K (teplá bílá) Index reprodukce barev*: R

=82 Průměrná jmenovitá životnost*: L70B50 při 25°C: >20000hod. Konzistence barev SDCM*: počáteční hodnota: 3 Rozložení svítivosti*:

Úhel záchytu: 360° s úhlem otevření 30° Dosah záchytu: max. 12 m Soumrakové nastavení: 2–2000lx Časové nastavení: 5 s – 15 min Trvalé osvětlení: spínatelné (4 hod.) předpoklad: vypínač zapojený v síťovém přívodním vedení Základní světlo: 10–50% Krytí: IP 44 Třída ochrany: II Teplota prostředí: -20°C až +40°C Tento výrobek obsahuje světelný zdroj třídy energetické účinnosti „F“.

• pro dodanou žárovku LED

30°30°150°150° 60° 120° 60° 120° cd / 1000 lm072C / 09C081C / 0C- 76 - Po provedení montáže senzorové jednotky a připojení k síti lze senzorové svítidlo uvést do provozu. Vedle objímky žárovky se nachází otočné regulátory Funkce 햸, 햹, 햺 Nastavení / seřízení dosahu 햾 Maximální dosah senzoru činí 12 m. Podle potřeby může být optimalizována oblast záchytu. Přiložené kry- cí clony slouží k zakrytí libovolného počtu segmentů čočky a případně i k individuálnímu zkrácení dosahu. Tím se zajistí vyloučení chybných zapnutí, např. v důsledku průjezdu automobilů, pohybu kolemjdou- k nastavování soumraku, času a základního světla. Soumrakové nastavení (práh citlivosti) 햸 (nastavení z výroby: provoz za denního světla 2000 lx) cích atd., případně cílené sledování nebezpečných míst. Jednotlivé krycí clony lze oddělit nebo odstřih- nout nůžkami - ve vodorovném i svislém směru - podél předem vyražených dělicích drážek. Otáčivost senzorové jednotky umožňuje poslední jemné seřízení. Prahovou reakční hodnotu senzoru je možno nastavo- vat plynule v rozmezí od 2 do 2000 lx. Otočný regulátor nastavený na = provoz za denní- ho světla, tedy asi 2000 lx. Otočný regulátor nastavený na = soumrakový pro- voz přibližně 2 lx. K nastavení oblasti záchytu za denní- ho světla je třeba otočný regulátor nastavit na (provoz za denního světla). Zpoždění vypnutí (časové nastavení) 햹 (nastavení z výroby: 5 s) Doba, po kterou má lampa svítit, je plynule nastavitel- ná v rozmezí 5 s až 15 min. Otočný regulátor nastavený na – = nejkratší čas Otočný regulátor nastavený na + = nejdelší čas (15 min.) Při nastavování oblasti záchytu se doporučuje zvolit nejkratší dobu –. Základní světlo 햺 (nastavení z výroby: tlumení vypnuto: 0%) Světelný výkon lampy přepnuté do režimu trvalého osvětlení lze plynule nastavovat max. do 50 %. To znamená: Až při pohybu v oblasti záchytu senzoru se světlo, např. základní osvětlení 1-4 W, zapne na maximální světelný výkon. Upozornění: Funkce základního světla jen se stmívatelnými žárovkami. 2-2000 lx 5 s - 15 min. 0-50%- 77 - Provozní poruchy Senzorová lampa je bez napětí Senzorová lampa nezapíná Senzorová lampa nevypíná Senzorová lampa zapíná v nevhod- nou dobu Změna dosahu senzorové lampy Červená LED za čočkou svítí/stále bliká, ačkoli není nastaveno trvalé osvětlení Porucha n Vadná pojistka, lampa není zapnuta, přerušené vedení n Zkrat n Nová pojistka, zapnout síťový vypínač; zkontrolovat vedení pomocí zkoušečky napětí n Zkontrolovat připojení n Při denním provozu, soumrakové nastavení je nastaveno na noční provoz n Vadná žárovka LED n Síťový vypínač v poloze VYPNUTO n Vadná pojistka n Oblast záchytu není přesně nastavena n Došlo k aktivaci vnitřní elektrické pojistky (červená LED za čočkou svítí/stále bliká) n Znovu nastavit (regulátor 햸)

n Vyměnit n Zapnout n Nová pojistka, popř. zkontrolovat připojení n Znovu seřídit n Vypnout senzorovou lampu nebo zkontrolovat/vyměnit žárovku a po 5 s ji zase zapnout n Trvalý pohyb v oblasti záchytu n Základní světlo na 50 % n Zkontrolovat oblast a případně znovu seřídit n Základní světlo nastavit na 0 % (regulátor 햺) n Vítr pohybuje stromy a keři v oblasti záchytu n Zaznamenávání pohybu aut na ulici n Náhlá změna teploty způsobená povětrnostními vlivy (vítr, déšť, sníh) nebo odvětrávaným vzdu- chem proudícím od ventilátorů či z otevřených oken n Přestavit oblast záchytu n Přestavit oblast záchytu n Změnit oblast záchytu, změnit místo montáže n Změny okolní teploty n Provést přesné nastavení oblasti záchytu pomocí krycích seg- mentů n Aktivována interní pojistka n Vypnout senzorovou lampu nebo zkontrolovat/vyměnit žárovku a po 5 s ji zase zapnout Příčina Náprava Funkce trvalého osvětlení 햿 Je-li v přívodním síťovém vedení zařazen síťový vypí- nač, jsou vedle jednoduchého zapínání a vypínání možné i následující funkce: Senzorový provoz

1) Zapnutí světla (je-li svítidlo vypnuté):

Vypínač 1 x VYPNOUT a ZAPNOUT. Svítidlo zůstane po nastavenou dobu zapnuto.

2) Vypnutí světla (je-li svítidlo zapnuté):

Vypínač 1 x VYPNOUT a ZAPNOUT. Lampa zhasne popř. přejde do senzorového provozu. Pozvolné rozjasňování světla Senzorová lampa má funkci pozvolného rozjasňování světla. To znamená, že se světlo po zapnutí nesepne přímo na maximální výkon, ale během jedné sekundy se pomalu zvýší jas až na 100%. Stejným způsobem probíhá snižování výkonu světla při jeho vypnutí. Provoz trvalého osvětlení

1) Zapnutí trvalého osvětlení:

Vypínač 2 x VYPNOUT a ZAPNOUT. Lampa se na 4 hodiny přepne na trvalý provoz (červená světelná dioda za čočkou svítí). Poté opět automaticky přejde do senzorového provozu (červená LED za čočkou nesvítí)

2) Vypnutí trvalého osvětlení:

Vypínač 1 x VYPNOUT a ZAPNOUT. Lampa zhasne popř. přejde do senzorového provozu. Důležité: Několikeré stisknutí vypínače by se mělo dít rychle za sebou (v rozmezí 0,5-1 s). Žárovka LED kolísá n Z technických důvodů v různých útlumových stupních n Změnit úroveň útlumu CZ- 78 - Záruka výrobce Tento výrobek firmy STEINEL je vyráběn s maximální pozorností věnovanou jeho funkčnosti a bezpečnosti, které byly vyzkoušeny podle platných předpisů, přičemž se výrobek rovněž podrobil namátkové výstupní kontrole. Firma STEINEL přebírá záruku za bezvadné provedení a funkčnost. Záruka se poskytuje v délce 36 měsíců a začíná dnem prodeje výrobku spotřebi- teli. Odstraněny budou nedostatky zapříčiněné vadným materiálem nebo výrobními vadami, přičemž záruka spočívá v opravě nebo výměně vadných částí podle našeho rozhodnutí. Záruka se nevztahuje na škody na dílech podléhajících opotřebení rovněž i na škody a vady zapříčiněné nesprávným zacházením nebo údržbou. Uplatňování dalších nároků následných škod na cizích věcech je vyloučeno. Záruka bude uznána jen tehdy, bude-li nedemonto- vaný přístroj s krátkým popisem závady, pokladní stvrzenkou nebo fakturou (datum prodeje a razítko prodejny), dobře zabalen a poslán na adresu příslušného servisu. Servisní opravny: Po uplynutí záruční doby nebo v případě závad, na které se záruka nevztahuje, se u nejbližší servisní stanice informujte o možnosti opravy.

ZÁRUKA LETÁ VÝROBCE Provoz/ošetřování Senzorová lampa je vhodná k použití tam, kde je potřebné automatické zapínání světla. Funkci senzo- rové lampy mohou ovlivnit povětrnostní vlivy; při sil- ných poryvech větru, sněžení, dešti nebo krupobití může dojít k chybnému zapnutí, poněvadž náhlé výkyvy teploty nemohou být odlišeny od skutečných zdrojů tepla. Snímací čočku je v případě znečištění možno očistit vlhkým hadříkem (bez použití čisticích prostředků). Likvidace Elektrická zařízení, příslušenstvía obaly by měly být odvezeny kekologickému opětovnému zhodnocení.

Nevyhazujte elektrická zařízení do domovního odpadu!
