Type de produit	Sèche-mains à air chaud
Marque	Starmix
Modèle	TT 1800 E
Puissance nominale	1800 W
Puissance de chauffe	1700 W
Puissance du moteur	100 W
Débit d'air	38 l/s
Dimensions (L x P x H)	270 x 161 x 330 mm
Poids (avec support mural)	3,2 kg
Alimentation	Prise encastrée ou raccordement fixe
Protection	Fusible 16 A max.
Minuterie électronique	Durée : 32 secondes (modèle TT 1800 E : 4 minutes)
Détecteur de proximité	Infrarouge, sans contact
Distance de commutation	Environ 15 cm (mains)
Arrêt de sécurité	Automatique après 4 minutes si capteur obstrué
Thermostat de sécurité	Oui
Fusible thermique	Oui
Dispositif antivol	Intégré à la plaque de recouvrement
Grille d'aspiration d'air	Nettoyage par aspirateur ou brosse
Installation	Plaque de montage murale (chevilles et vis fournies)
Contenu de l'emballage	Appareil, chevilles, vis, pince de réseau, colliers, clef de sécurité, tournevis, diffuseur de parfum
Normes	CCA, IP 23, CE

FOIRE AUX QUESTIONS - TT 1800 E Starmix

Comment installer le sèche-mains TT 1800 E ?

L'installation doit être réalisée par un technicien spécialisé. La plaque de montage se fixe au mur avec les chevilles et vis fournies. L'appareil se glisse ensuite sur la plaque et se connecte à une prise encastrée ou par raccordement fixe. Un dispositif antivol sécurise l'ensemble.

Quelle est la hauteur de montage recommandée ?

La hauteur de pose doit respecter les distances de sécurité : au moins 0,6 m du rebord d'une baignoire ou douche et 1,2 m des pommeaux de douche. Les figures A, B ou C du manuel indiquent les hauteurs standards.

Comment nettoyer et entretenir l'appareil ?

Nettoyez régulièrement la grille d'aspiration d'air sous l'appareil avec un aspirateur (suceur plat) ou une brosse pour enlever les peluches et poussières. Débranchez toujours l'alimentation avant le nettoyage.

Quelle est la durée de fonctionnement automatique ?

Pour le modèle TT 1800 E, la minuterie électronique est réglée sur 4 minutes. L'appareil s'éteint automatiquement à la fin du cycle. En cas d'obstruction du capteur, un arrêt de sécurité intervient également après 4 minutes.

Le sèche-mains fonctionne-t-il sans contact ?

Oui, la mise en marche se fait sans contact via un détecteur électronique de proximité à infrarouge. Il suffit de placer les mains sous la grille à environ 15 cm pour déclencher le séchage.

Quelles sont les précautions de sécurité importantes ?

Vérifiez que la tension correspond à celle de votre domicile (voir plaque signalétique). Utilisez un fusible de 16 A max. Débranchez toujours l'appareil avant toute intervention. Respectez les distances de sécurité par rapport à l'eau.

Puis-je utiliser le diffuseur de parfum ?

Oui, le modèle TT 1800 E est compatible avec un diffuseur de parfum fourni. Celui-ci permet de diffuser un parfum agréable. La cartouche de parfum se place dans le diffuseur.

Que faire en cas de dysfonctionnement ou d'arrêt intempestif ?

Si l'appareil s'arrête après 4 minutes (ou 10 min pour TTH), vérifiez que le capteur n'est pas obstrué (ex. gomme à mâcher). Nettoyez la grille d'aspiration. Si le problème persiste, contactez un technicien spécialisé.

L'appareil est-il adapté aux enfants ?

Oui, le détecteur de proximité facilite l'utilisation sans contact. Pour les sèche-cheveux, un réglage en hauteur optionnel (Starmix THH500) permet d'adapter l'appareil à la taille des enfants ou personnes en fauteuil roulant.

Où puis-je trouver des pièces de rechange ?

La notice mentionne une liste de pièces de rechange. Consultez le manuel ou contactez le service après-vente Starmix pour commander des pièces comme le moteur, le chauffage, ou la plaque de recouvrement.

MODE D'EMPLOI TT 1800 E Starmix

Intervalles de sécurité

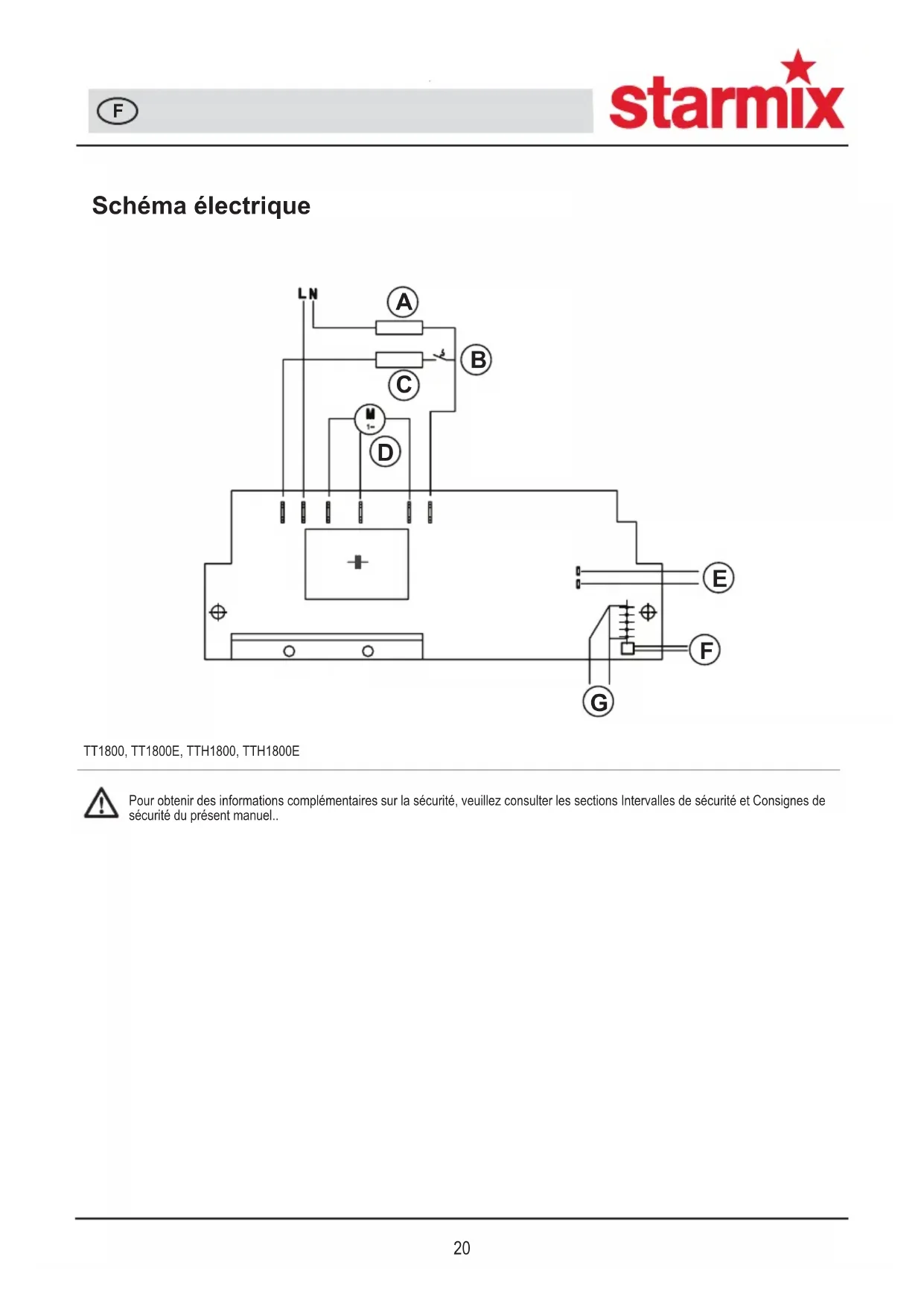

A	Fusible thermique	H	Désactivation de la fonction supplémentaire du diffuseur d'oxygène actif / parfum	3	Prise encastrée	10	Câble de raccordement/instaliation
B	Commutateur thermique	I	Générateur d'oxygène actif / Aimant de levage TT1800EO, TT1800ED/-ED	4	Point de rupture	11	Pince de réseau
C	Chauffage	X	Baignoire	5	Câble d'alimentation de l'appareil	12	Trous de fixation
D	Moteur	Y	Receveur de douche	6	Grille d'aspiration d'air	13	Diffuseur de parfum
E	Microrupteur TT1800, TTH1800	Z	Pommeau de douche	7	Raccordement de la conduite sous crépi	14	Grille d'évacuation d'air
F	Voyant DEL TT1800E	1	Surface de montage/Dispositif antivol	8	Collier de fixation de tuyau
G	Délecteur électronique de proximité TT(H)1800EO, EF, E	2	Plaque de montage/support mural	9	Passe-câble

E

Pour obtenir des informations complémentaires sur la sécurité, veuillez consulter les sections Intervalles de sécurité et Consignes de sécurité du présent manuel..

Nous avons conçu le présent manuel d'utilisation afin que vous puissiez apprendre à connaître votre nouvel appareil de manière rapide et détaillée.

• Veuillez lire attentivement le présent manuel d'utilisation avant la mise en service de l'appareil. Il vous donnera des conseils importants relatifs à la sécurité, à l'utilisation, à l'entretien et à la mise au rebut de l'appareil.I.
• Familiarisez-vous, par la lecture du présent manuel d'utilisation, avec votre nouvel appareil et les différentes fonctions qu'il propose
• Respectez toutes les remarques et explications qui concernent la manipulation et l'utilisation adaptées de l'appareil. Afin, vous vous préparerez de manière optimale à utiliser l'appareil et garantirez à ce dernier une durée de vie prolongée.
• Nous vous recommandons de respecter tout particulièrement les consignes relatives à la sécurité. Elles vous aideront à prévenir tout accident possible et à protéger votre appareil de tout endommagement.
• Conservez le manuel d'utilisation dans un endroit sûr où vous pourrez vous y référer facilement à une date ultérieure..

Cet appareil est conforme aux règles techniques reconnues et aux dispositions relatives à la sécurité des appareils électriques. Le fabricant ne peut être tenu pour responsables d'éventuels dommages survenus par une utilisation non conforme ou à une manipulation incorrecte de l'appareil.

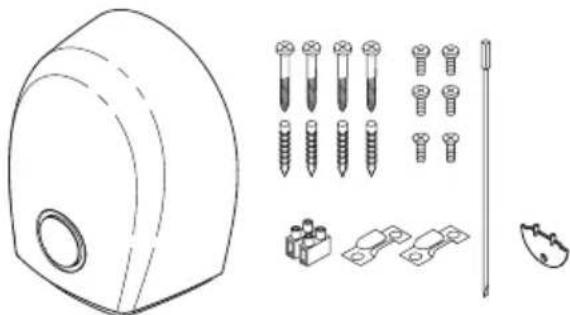

Contenu de l'emballage

1 sèche-mains ou séchoir à cheveux
4 chevilles
4 vis à bois à tête bombée
1 pince de réseau
2 vis à tôle pour plaque de recouvrement
2 colliers de fixation de tuyau
4 vis à tôle à tête cylindrique bombée pour colliers de fixation de tuyau
1 clef de sécurité
1 tournevis (pour le modèle TT 1800 E)
1 diffuseur de parfum

Caractéristiques techniques CCA IP 23 CE		Sèche-mains à air chaud Sèche-cheveux à air chaud
		TT 1800 TT	1800E TT 1800E	Oxygène actif	TT 1800E Diffuseur	TTH1800 TTH	1800E
Puissance nominale de 1800 Watts X X X X		X X
Capacité de chauffe de 1700 Watts X X X X		X X
Puissance du moteur de 100 Watts X X X X		X X
Courant d'air 38 l/s X X X		X X X
Dimensions de l'appareil L		270, P 161, H 330 mm
Poids avec support mural	[en kg]	3,2	3,2	3,5	3,5	3,2	3,2

Remarques relatives à l'installation	Sèche-mains à air chaud				Sèche-cheveux à air chaud
	TT 1800	TT 1800E	TT 1800 E Oxygène actif	TT 1800 E Diffuseur	TTH1800	TTH1800E
Minuterie électronique à course rapide : durée de la minuterie de 32 sec.	X
Minuterie électronique à course rapide : durée de la minuterie de 4 min.					X
Détecteur électronique de proximité		X	X	X		X
Raccordement pour prise de sécurité	X	X	X	X	X	X
Thermostat de sécurité	X	X	X	X	X	X
Fusible thermique	X	X	X	X	X	X
Arrêt de sécurité à capteur		X	X (4min)	X (4min)		X (10min)
Arrêt de sécurité à capteur	X	X	X	X	X	X
Dispositif antivol intégré à la plaque de recouvrement	X	X	X	X	X	X
Grille d'entrée d'air aspirable	X	X	X	X	X	X
Oxygène actif
Cartouches pour diffuseur de parfum				X
Voyant DEL		X	X	X

f

Instructions de montage

Le montage de l'appareil doit être effectué par un technicien spécialisé afin de garantir qu'il est conforme aux normes de sécurité en vigueur. Dans les salles de bain avec douche et baignoire, l'appareil ne doit pas être installé dans les périmètres de sécurité déterminés par les dispositions VDE (0,6 m par rapport au rebord de la douche ou de la baignoire et 1,2 m par rapport aux pommeaux de douche).

Ordre de montage

Le concept de montage facile d'entretien

Le système de montage TT1800 permet une pose murale facile, sans entretien et sans nécessité d'ouvrir l'appareil. Du point de vue pratique, nous avons divisé l'appareil en deux composants : L'installateur installe une prise (ou un raccordement fixe), visse la plaque de montage, fait glisser l'appareil prêt à fonctionner, insère la fiche secteur (ou la rac-corde) et visse enfin le dispositif antivol. Un jeu d'enfant !

1. Retirez la plaque de recouvrement (non vissée à fond) [1] de l'appareil par sa partie inférieure. Retirez également la plaque de montage insérée au dos de l'appareil [2] par le bas.
2. Après avoir choisi le lieu de montage, marquez sous forme de gabarit les 4 trous de fixation [12] avec la plaque de montage [2], percez des trous (de 8 mm de diamètre), insérez des chevilles puis fixez la plaque de montage à l'aide des vis à bois à tête bombée A fournies. Nous vous recommandons de respecter la hauteur de pose indiquée sur les figures A, B ou C. Une fixation solide sur un mur massif doit être garantie.
3. Les 5 types de raccordement décrits ci-après sont possibles.

a) Pose sur une prise encastrée déjà installée. La partie supérieure de la plaque de recouvrement [1] ne s'avère pas requise. Démontez-la au point de rupture [4]. Après avoir fixé la plaque de montage [2] conformément à la figure B, faites glisser l'appareil depuis le haut sur la plaque de montage, insérez la fiche dans la prise secteur [3] puis faites glisser l'appareil complètement vers le bas. Fixez la plaque de recouvrement à l'aide des 2 vis à tôle.

b) Raccordement de la conduite sous crépi. Raccordement de la conduite sous crépi depuis le mur (au lieu de la prise) [7]. Fixez la plaque de montage [2] au mur conformément à la figure C. Poussez la plaque de recouvrement depuis le bas sur la plaque de montage puis faites passer le câble sorti du mur dans l'orifice de la plaque de recouvrement. Posez la pince de réseau fournie [11]. Cisaillez la fiche sur le câble de raccordement [5] de l'appareil, dénudez le câble puis aplatissez les douilles d'extrémité. Raccordez ainsi les deux câbles conformément à la figure C. Respectez le sens de raccordement du L (marron) et du N (bleu). Fixez le câble de raccordement de l'appareil avec le collier de fixation de tuyau fourni [8]. Faites glisser l'appareil complètement vers le bas sur la plaque de recouvrement et serrez les 2 vis à tôle fournies.

c) Raccordement de la conduite en saillie depuis le haut. Pour ce faire, détachez le passe-câble prévu en haut au centre se trouvant au dos de l'appareil. Après avoir fixé la plaque de montage [2] conformément à la figure C, procédez au raccordement de la conduite en saillie sur la plaque de montage par le bas sous la plaque de recouvrement [1] et à travers l'orifice. L'autre raccordement s'effectue tel que décrit au 2nd paragraphe de la section B.

d) Raccordement de la conduite en saillie depuis le bas. Pour ce faire, détachez le passe-câble [9] prévu se trouvant en haut au centre de la plaque de recouvrement [1] se trouvant au dos de l'appareil. Après avoir fixé la plaque de montage [2] conformément à la figure C, procédez au raccordement de la conduite en saillie à travers l'orifice de la plaque de recouvrement. L'autre raccordement s'effectue tel que décrit au 2nd paragraphe de la section B.

e) Conduite de raccordement avec prise. Raccordement à une prise existante située à proximité à l'aide d'un câble de raccordement flexible avec prise. Pour ce faire, détachez le passe-câble [9] existant se trouvant en bas au centre de la plaque de recouvrement [1]. Faites glisser la plaque de recouvrement par le bas sur la plaque de montage. Posez la pince de réseau fournie [11]. Cisaillez la fiche sur le câble de raccordement [5] de l'appareil, dénudez le câble puis aplatissez les douilles d'extrémité. Confectionnez le câble de raccordement avec prise de manière similaire et faites-le passer dans l'orifice de la plaque de recouvrement. Raccordez les deux conduites conformément à la figure C puis fixez les colliers de fixation de tuyau [8] fournis. Faites glisser l'appareil complètement vers le bas sur la plaque de recouvrement et serrez les 2 vis à tôle fournies..

Les appareils sont désormais prêts à fonctionner.

Possibilités de commutation

Pour les modèles TT 1800 et TTH 1800, activez la minuterie électronique à course rapide. La durée de la minuterie du modèle TT 1800 est de 32 sec. et celle du modèle TT 1800 E, de 4 min.

Les appareils s'éteignent automatiquement.

TT 1800 E, TTH 1800 E Oxygène actif / Diffuseur de parfum, TTH1800 E

La mise en marche des appareils s'effectue sans aucun contact via un détecteur électronique de proximité à infrarouge.

La distance de commutation (distance entre le bord inférieur des appareils et les mains ou la tête) est, pour le modèle TT 1800 d'env. 15 cm et pour le modèle TTH 1800 E, d'environ 40 cm. La sensibilité de commutation peut être modifiée par des techniciens spécialisés.

Arrêt de sécurité avec capteur

TT 1800 E, TTH 1800 E

Le système électronique intégré empêche les durées de fonctionnement prolongées grâce à un détecteur de proximité à infrarouge recouvert, par ex. une gomme à mâcher à l'épreuve du vandalisme.

Les modèles TT 1800 E s'éteignent alors au bout de 4 min. et les modèles TTH 1800 E au bout de 10 min. Une fois la cause de perturbation résolue, les séchoirs sont à nouveaux opérationnels.

Réglage en hauteur des sèche-cheveux Starmix

La fonction esthétique et résistante de réglage en hauteur Starmix THH500 / TTHH1800 réf. 19 07 09 permet d'adapter progressivement et individuellement le sèche-cheveux à la stature de l'utilisateur.

Cela facilite ainsi principalement son utilisation par les enfants et les personnes en fauteuil roulant.

Il est également possible, pour le réglage en hauteur, d'installer deux sèche-cheveux à une différence de hauteur de 40 cm (la portée du détecteur électronique de proximité à infrarouge est de 40 cm max.).

Nettoyage et entretien

Nettoyez si nécessaire la grille d'aspiration d'air [6] située sous l'appareil afin d'éliminer les peluches adhérentes et les traces de poussière en utilisant le suceur plat d'un aspirateur. Eliminez les traces de poussière adhérentes de la grille à l'aide d'une brosse.

Consignes de sécurité

• Vérifiez, avant de raccorder l'appareil, que la tension indiquée sur la plaque signalétique correspond bien à celle du raccordement de votre domicile. Cette plaque signalétique se trouve sous l'appareil.
• Protégez l'appareil avec un fusible de 16 Ampères maximums.
• Notez qu'une utilisation non conforme des appareils électriques entraîne des risques dont les enfants peuvent ne pas avoir conscience.
• Remettez également le présent manuel d'utilisation aux autres utilisateurs éventuels de l'appareil, afin qu'ils puissent également être informés de toutes ses fonctions et conseils.
• Pour toute intervention sur l'appareil ou pour toute opération de nettoyage, veillez à bien débrancher l'alimentation secteur!

Les appareils s'éteignent automatiquement.

TT 1800 E, TTH 1800 E oxígeno activo/perfume, TTH1800 E

Liste des pièces de rechange
