TT 1800 E - Handtrockner Starmix - Kostenlose Bedienungsanleitung

Produkttyp	Heißluft-Händetrockner
Marke	Starmix
Modell	TT 1800 E
Nennleistung	1800 W
Heizleistung	1700 W
Motorleistung	100 W
Luftdurchsatz	38 l/s
Abmessungen (B x T x H)	270 x 161 x 330 mm
Gewicht (mit Wandhalterung)	3,2 kg
Stromversorgung	Unterputzsteckdose oder Festanschluss
Absicherung	Sicherung max. 16 A
Elektronische Zeitschaltuhr	Dauer: 32 Sekunden (Modell TT 1800 E: 4 Minuten)
Näherungssensor	Infrarot, kontaktlos
Schaltabstand	Ca. 15 cm (Hände)
Sicherheitsabschaltung	Automatisch nach 4 Minuten bei blockiertem Sensor
Sicherheitsthermostat	Ja
Thermosicherung	Ja
Diebstahlsicherung	Integriert in die Abdeckplatte
Luftansauggitter	Reinigung mit Staubsauger oder Bürste
Montage	Wandmontageplatte (Dübel und Schrauben im Lieferumfang)
Lieferumfang	Gerät, Dübel, Schrauben, Netzstecker, Kabelbinder, Sicherheitsschlüssel, Schraubendreher, Duftdiffusor
Normen	CCA, IP 23, CE

Häufig gestellte Fragen - TT 1800 E Starmix

Wie installiere ich den Händetrockner TT 1800 E?

Die Installation sollte von einem Fachmann durchgeführt werden. Die Montageplatte wird mit den mitgelieferten Dübeln und Schrauben an der Wand befestigt. Das Gerät wird dann auf die Platte geschoben und an eine Unterputzsteckdose oder einen Festanschluss angeschlossen. Eine Diebstahlsicherung sichert das gesamte Gerät.

Welche Montagehöhe wird empfohlen?

Die Montagehöhe muss die Sicherheitsabstände einhalten: mindestens 0,6 m vom Rand einer Badewanne oder Dusche und 1,2 m von Duschköpfen. Die Abbildungen A, B oder C in der Anleitung zeigen die Standardhöhen.

Wie reinige und warte ich das Gerät?

Reinigen Sie regelmäßig das Luftansauggitter unter dem Gerät mit einem Staubsauger (Flachdüse) oder einer Bürste, um Flusen und Staub zu entfernen. Trennen Sie das Gerät vor der Reinigung immer vom Stromnetz.

Wie lange ist die automatische Betriebsdauer?

Beim Modell TT 1800 E ist die elektronische Zeitschaltuhr auf 4 Minuten eingestellt. Das Gerät schaltet sich am Ende des Zyklus automatisch aus. Bei Blockierung des Sensors erfolgt ebenfalls nach 4 Minuten eine Sicherheitsabschaltung.

Funktioniert der Händetrockner kontaktlos?

Ja, die Inbetriebnahme erfolgt kontaktlos über einen elektronischen Infrarot-Näherungssensor. Es genügt, die Hände etwa 15 cm unter das Gitter zu halten, um die Trocknung zu starten.

Welche wichtigen Sicherheitsvorkehrungen gibt es?

Überprüfen Sie, ob die Spannung der Ihres Haushalts entspricht (siehe Typenschild). Verwenden Sie eine Sicherung von max. 16 A. Trennen Sie das Gerät vor jedem Eingriff immer vom Netz. Halten Sie die Sicherheitsabstände zu Wasser ein.

Kann ich den Duftdiffusor verwenden?

Ja, das Modell TT 1800 E ist mit dem mitgelieferten Duftdiffusor kompatibel. Dieser verbreitet einen angenehmen Duft. Die Duftpatrone wird in den Diffusor eingelegt.

Was tun bei Funktionsstörungen oder unerwartetem Stillstand?

Wenn das Gerät nach 4 Minuten (oder 10 Minuten bei TTH) stoppt, überprüfen Sie, ob der Sensor blockiert ist (z. B. durch Kaugummi). Reinigen Sie das Ansauggitter. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachmann.

Ist das Gerät für Kinder geeignet?

Ja, der Näherungssensor erleichtert die kontaktlose Bedienung. Bei Haartrocknern ermöglicht eine optionale Höhenverstellung (Starmix THH500) die Anpassung an die Größe von Kindern oder Personen im Rollstuhl.

Wo finde ich Ersatzteile?

Die Anleitung enthält eine Liste der Ersatzteile. Konsultieren Sie das Handbuch oder wenden Sie sich an den Starmix-Kundendienst, um Teile wie Motor, Heizung oder Abdeckplatte zu bestellen.

BEDIENUNGSANLEITUNG TT 1800 E Starmix

A	Thermosicherung	H	Abschaltung Zusatzfunktion Active Oxygen / Duft	3	Unterputz-Sleckdose	10	Anschlußleitung/Installation
B	Thermoschalter	I	Active Sauerstoff -Generator/Hubmagneet TT1800-EO/-ED	4	Sollbruchstelle	11	Netzklemme
C	Heizung X Badewanne 5 Anschlußleitung Gerät 12 Befestigungsbohrungen
D	Motor Y Duschwanne 6 Luft-Ansauggitter 13 Dufteinschub
E	Microschalter TT1800, TTH1800	Z	Brausekopf	7	Unterputzleitung	14	Luftaustrittsgitter
F	LED TT1800E	1	Gehäusefläche/Diebstahlsicherung	8	Zugentlastungschelle
G	Näherungselektronik TT(H)1800EO, EF, E	2	Montageplatte/Wandhalter	9	Leitungsdurchführung

GB

Für weitere Informationen über die Sicherheit wenden Sie sich zu Sicherheitsabstände und Sicherheitshinweise in dieser Anleitung

Wir haben diese Gebrauchsanleitung erstellt, damit Sie Ihr neues Gerät schnell und umfassend kennenlernen.

• Bitte lesen Sie vor Inbetriebnahme des Gerätes diese Anleitung aufmerksam durch. Sie gibt wichtige Hinweise für die Sicherheit, den Gebrauch, die Wartung und Entsorgung.
• Machen Sie sich in der Reihenfolge dieser Gebrauchsanleitung mit Ihrem neuen Gerät und seinen verschiedenen Funktionen vertraut.
• Beachten Sie alle Hinweise und Erklärungen, die sich auf die richtige Bedienung und Behandlung beziehen. Damit erreichen Sie ständige Einsatzbereitschaft und eine lange Lebensdauer Ihres Gerätes.
• Besonders sind die Hinweise zu berücksichtigen, die die Sicherheit betreffen. Sie helfen, Unfälle zu verhüten und Ihr Gerät vor Schaden zu schützen.
• Bewahren Sie die Gebrauchsanleitung auf, sie kann Ihnen auch später noch ein nützlicher Helfer sein.

Dieses Gerät entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsbestimmungen für Elektrogeräte. Der Hersteller haftet nicht für evtl. Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht werden.

Lieferumfang

1 Haar- bzw. Händetrockner
4 Dübel
4 Halbrundholzschrauben
1 Netzklemme
2 Senkblechschrauben für Abdeckplatte
2 Zugentlastungsschellen
4 Linsenblechschrauben für Zugentlastungsschellen
1Sicherheitsschlüssel
1 Schraubendreher (bei TT 1800 E)
1 Dufteinschub

Technische DatenCCA IP 23 CE		Warmluft-Händetrockner Warmluft-Haartrockner
		TT 1800 TT	1800E TT 1800E	Ozon	TT 1800EDuft	TTH1800 TTH	1800E
Nennleistung 1800 Watt X	X X X X X
Heizleistung 1700 Watt X	X X X X X
Motorleistung 100 Watt X	X X X X X
Luftstrom 38 l/s X X X X X	X
Abmessungen Gerät: B 270, T 161, H 330 mm
Gewicht mit Wand halter:	[kg]	3,2	3,2	3,5	3,5	3,2	3,2

Ausstattungsmerkmale	Warmluft-Händetrockner				Warmluft-Haartrockner
	TT 1800	TT 1800E	TT 1800 E Ozon	TT 1800 E Duft	TTH1800	TTH1800E
Elektronischer Kurzweg-Zeitschalter:Schalterlaufzeit 32sec.	X
Elektronischer Kurzweg-Zeitschalter:Schalterlaufzeit 4 min.					X
Elektronischer Näherungsschalter		X	X	X		X
Sicherheits – Netzstecker - Anschluß	X	X	X	X	X	X
Sicherheits - Temperaturbegrenzer	X	X	X	X	X	X
Thermo-Schmelzsicherung	X	X	X	X	X	X
Sensor-Sicherheitsabschaltung		X	X (4min)	X (4min)		X (10min)
Integrierte Montageplatte	X	X	X	X	X	X
Diebstahlsicherung durch Abdeckplatte	X	X	X	X	X	X
Absaugbares Lufteintrittgitter	X	X	X	X	X	X
Aktiv-Sauerstoff
Duftspenderpatronen				X
LED-Beleuchtung		X	X	X

Montageanleitung

Mit der Montage ist ein Fachmann zu beauftragen, damit gewährleistet ist, daß das Gerät unter Beachtung der Sicherheitsvorschriften angeschlossen wird. In Räumen mit Duschen und Badewannen darf das Gerät nicht innerhalb der in den VDE-Vorschriften festgelegten Sicherheitsbereiche (0,6 m zum Dusch- bzw. Badewannenrand und 1,2 m zu Brauseköpfen) angebracht werden.

Montagereihenfolge

Das servicefreundliche Montagekonzept

Das TT1800-Montage-System ermöglicht eine einfache, servicefreundliche Wandanbringung, ohne das Gerät zu öffnen. Praktisch haben wir das Gerät in zwei Komponenten aufgeteilt: Der Installateur setzt eine Steckdose (oder einen Festanschluß), schraubt die Montageplatte an, schiebt das betriebsfertige Gerät auf, steckt den Netzstecker ein (oder schließt an), schraubt die Diebstahlsicherung auf – fertig. Einfacher geht's nicht!

1. Die (nicht festgeschraubte) Abdeckplatte [1] nach unten aus dem Gerät ziehen. Die auf der Geräterückseite eingeschobene Montageplatte [2] ebenfalls nach unten herausziehen.

2. Nach Festlegung des Anbringungsortes die 4 Befestigungsbohrungen [12] mit der Montageplatte [2] als Schabloneanzeichnen, bohren (8 mm ∅), Dübel einsetzen und die Montageplatte mit den A beiliegenden Halbrundholzschrauben befestigen. Wir empfehlen die Anbringung in einer Höhe entsprechend Abb. A, B oder C. Eine solide Befestigung an einer massiven Wand muß gewährleistet sein.

3. Die 5 nachstehend beschriebenen Anschlußarten sind möglich.

a) Anbringung über installierte Unterputz-Steckdose. Der obere Teil der Abdeckplatte [1] wird nicht benötigt. Brechen Sie ihn an der Sollbruchstelle [4] ab. Nach Befestigung der Montageplatte [2] entspr. Abb. B das Gerät von oben auf die Montageplatte schieben, den Stecker in die Steckdose [3] stecken und das Gerät ganz nach unten schieben. Abdeckplatte mit den 2 beiliegenden Senkblechschrauben befestigen.

b) Unterputzleitung. Anschluß über eine (anstatt der Steckdose) aus der Wand kommende Unterputzleitung [7]. Montageplatte [2] entspr. Abb. C an der Wand befestigen. Die Abdeckplatte von unten in die Montageplatte schieben und dabei die aus der Wand kommende Leitung durch die Öffnung in der Abdeckplatte führen. Beiliegende Netzklemme [11] einsetzen. An der Anschlußleitung [5] des Gerätes den Stecker abschneiden, die Leitung abmanteln, abisolieren und Aderendhülsen anquetschen. Beide Leitungen entsprechend Abb. C anschließen. Auf richtigen Anschluß von L (braun) und N (blau) achten. Die Anschlußleitung des Gerätes mit beiliegender Zugentlastungsschelle [8] sichern. Gerät ganz nach unten auf die Abdeckplatte schieben und die 2 beiliegenden Senkblechschrauben eindrehen.

c) Aufputzleitung von oben. Hierzu die auf der Geräterückseite, oben Mitte, vorgesehene Leitungsdurchführung ausbrechen. Nach Befestigung der Montageplatte [2] entspr. Abb. C die Aufputzleitung auf der Montageplatte nach unten unter die Abdeckplatte [1] und durch

die Öffnung führen. Der weitere Anschluß erfolgt wie unter B, 2. Absatz beschrieben.

d) Aufputzleitung von unten. Hierzu die in der Abdeckplatte [1] unten Mitte, vorgesehene Leitungsdurchführung [9] ausbrechen. Nach Befestigung der Montageplatte [2] entspr. Abb. C die Aufputzleitung durch die Öffnung in der Abdeckplatte führen. Der weitere Anschluß erfolgt wie unter B, im 2.Absatz beschrieben.

e) Anschlußleitung mit Stecker. Anschluß an eine in der Nähe vorhandenen Steckdose mit einer flexiblen Anschlußleitung mit Stecker. Hierzu die in der Abdeckplatte [1], unten Mitte, vorhandene Leitungsdurchführung [9] ausbrechen. Die Abdeckplatte von unten in die Montageplatte schieben. Beiliegende Netzklemme [11] einsetzen. An der Anschlußleitung [5] des Gerätes den Stecker abschneiden, die Leitung abmanteln, abisolieren und Aderendhülsen anquetschen. Anschlußleitung mit Stecker in gleicher Weise konfektionieren, und durch die Offnung in der Abdeckplatte führen. Beide Leitungen entspr. Abb. C anschließen und mit beiliegenden Zugentlastungsschellen [8] sichern. Gerät ganz nach unten auf die Abdeckplatte schieben und die 2 beiliegenden Senkblechschrauben eindrehen.

Die Geräte sind jetzt betriebsbereit.

Schaltmöglichkeiten

Bei TT 1800 und TTH 1800 elektronischen Kurzweg-Zeitschalter betätigen. Schalterlaufzeit bei TT 1800 32 sec. bei TT 1800 E 4 min.

Die Geräte schalten automatisch ab.

TT 1800 E, TTH 1800 E Aktiv Sauerstoff / Duft, TTH1800 E

Die Geräte werden durch eine Infrarot-Näherungselectronic berührungslos geschaltet.

Der Schaltabstand (Abstand zwischen Geräteunterkante und Händen bzw. Kopf) beträgt bei TT 1800 ca. 15 cm und bei TTH 1800 E ca. 40 cm. Die Schaltempfindlichkeit kann vom Fachmann verändert werden.

Sensor-Sicherheitsabschaltung

TT 1800 E, TTH 1800 E

Die eingebaute Electronic verhindert Dauerlauf bei abgedecktem Infrarot-Näherungsschalter z. B. Kaugummi-Vandalismus.

TT 1800 E-Modelle schalten dann nach 4 min. und TTH 1800 E Modelle nach 10 min. ab. Nach Beseitigung der Störquelle sind die Trockner wieder betriebsbereit.

Höheneinstellung für Starmix Haartrockner

Die formschöne robuste Starmix Höheneinstellung THH500 / TTHH1800 Bestell Nr. 19 07 09 ermöglicht es, den Haartrockner stufenlos und individuell der Körpergröße anzupassen. Dadurch wird besonders Kindern und Rollstuhlfahrern das Haaretrocknen wesentlich erleichtert. Alternativ zur Höheneinstellung können Sie auch zwei Haartrockner in einem Höhenunterschied von 40 cm montieren (Reichweite des electronischen Infrarot-Näherungsschalters max. 40 cm).

Reinigung und Pflege

Das Luft-Ansauggitter [6] an der Geräteunterseite zur Reinigung von anhaftenden Flusen und Staub bei Bedarf mit Staubsauger-Fugendüse absaugen. Festhaftende Verschmutzung im Gitter mit Bürste entfernen.

Sicherheitshinweise

• Prüfen Sie vor Anschluß des Gerätes, ob die auf dem Typenschild angegebene Spannung mit derjenigen Ihres Hausanschlusses übereinstimmt. Das Typenschild finden Sie auf der Gehäuseunterseite
• Gerät mit maximal 16 A-Sicherung absichern.
• Bitte beachten Sie, daß beim unsachgemäßen Umgang mit Elektrogeräten Gefahren entstehen können, die möglicherweise von Kindern nicht erkannt werden.
  Übergeben Sie diese Gebrauchsanweisung auch anderen Benutzern des Gerätes, damit auch diese sich über alle Funktionen und Hinweise informieren können.
• Schalten Sie grundsätzlich vor allen Eingriffen und Reinigung die Netzzuleitung spannungsfrei!

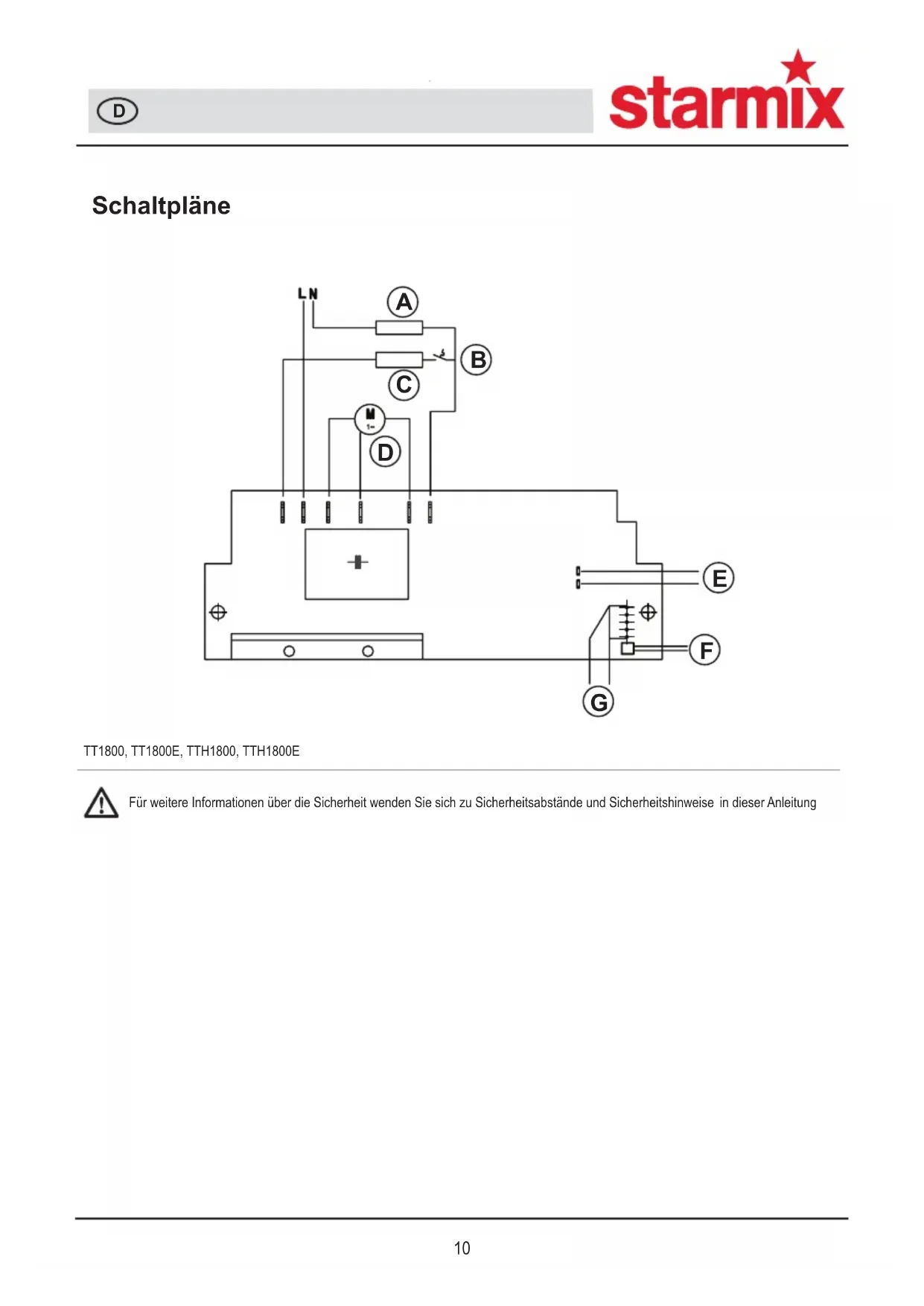

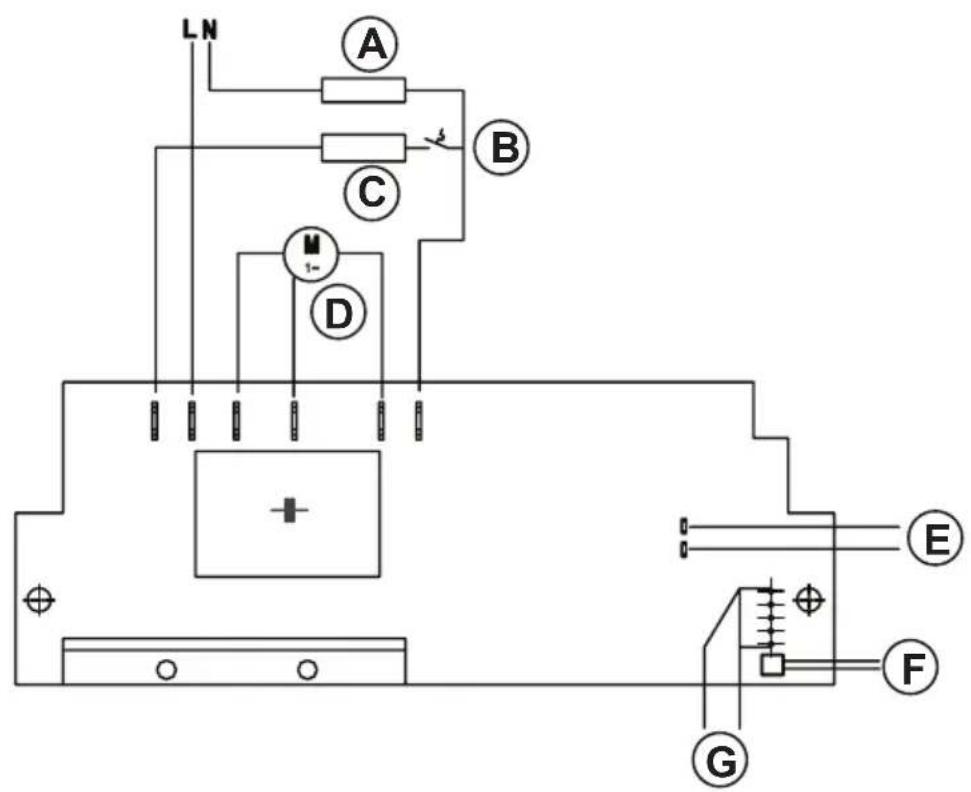

Wiring diagrams
