Tip de produs	Uscător de mâini cu aer cald
Marcă	Starmix
Model	TT 1800 E
Putere nominală	1800 W
Putere de încălzire	1700 W
Putere motor	100 W
Debit de aer	38 l/s
Dimensiuni (L x l x H)	270 x 161 x 330 mm
Greutate (cu suport de perete)	3,2 kg
Alimentare	Priză încastrată sau racordare fixă
Protecție	Siguranță 16 A max.
Temporizator electronic	Durată: 32 de secunde (model TT 1800 E: 4 minute)
Detector de proximitate	Infraroșu, fără contact
Distanța de comutare	Aproximativ 15 cm (mâini)
Oprire de siguranță	Automată după 4 minute dacă senzorul este obstrucționat
Termostat de siguranță	Da
Siguranță termică	Da
Dispozitiv antifurt	Integrat în placa de acoperire
Grilă de aspirare a aerului	Curățare cu aspirator sau perie
Instalare	Placă de montare pe perete (dibluri și șuruburi furnizate)
Conținutul ambalajului	Aparat, dibluri, șuruburi, clemă de rețea, cleme, cheie de siguranță, șurubelniță, difuzor de parfum
Norme	CCA, IP 23, CE

Întrebări frecvente - TT 1800 E Starmix

Cum se instalează uscătorul de mâini TT 1800 E ?

Instalarea trebuie efectuată de un tehnician specializat. Placa de montare se fixează pe perete cu diblurile și șuruburile furnizate. Aparatul se glisează apoi pe placă și se conectează la o priză încastrată sau prin racordare fixă. Un dispozitiv antifurt securizează ansamblul.

Care este înălțimea de montare recomandată ?

Înălțimea de montare trebuie să respecte distanțele de siguranță: cel puțin 0,6 m de marginea unei căzi sau duș și 1,2 m de dușuri. Figurile A, B sau C din manual indică înălțimile standard.

Cum se curăță și se întreține aparatul ?

Curățați regulat grila de aspirare a aerului de sub aparat cu un aspirator (tub plat) sau o perie pentru a îndepărta scamele și praful. Deconectați întotdeauna alimentarea înainte de curățare.

Care este durata de funcționare automată ?

Pentru modelul TT 1800 E, temporizatorul electronic este setat la 4 minute. Aparatul se oprește automat la sfârșitul ciclului. În caz de obstrucționare a senzorului, o oprire de siguranță intervine, de asemenea, după 4 minute.

Uscătorul de mâini funcționează fără contact ?

Da, pornirea se face fără contact printr-un detector electronic de proximitate cu infraroșu. Este suficient să plasați mâinile sub grilă la aproximativ 15 cm pentru a declanșa uscarea.

Care sunt măsurile de siguranță importante ?

Verificați că tensiunea corespunde celei din locuința dumneavoastră (vezi plăcuța indicatoare). Utilizați o siguranță de 16 A max. Deconectați întotdeauna aparatul înainte de orice intervenție. Respectați distanțele de siguranță față de apă.

Pot folosi difuzorul de parfum ?

Da, modelul TT 1800 E este compatibil cu un difuzor de parfum furnizat. Acesta permite difuzarea unui parfum plăcut. Cartușul de parfum se plasează în difuzor.

Ce trebuie făcut în caz de funcționare defectuoasă sau oprire intempestivă ?

Dacă aparatul se oprește după 4 minute (sau 10 min pentru TTH), verificați dacă senzorul nu este obstrucționat (ex. gumă de mestecat). Curățați grila de aspirare. Dacă problema persistă, contactați un tehnician specializat.

Aparatul este potrivit pentru copii ?

Da, detectorul de proximitate facilitează utilizarea fără contact. Pentru uscătoarele de păr, o reglare opțională a înălțimii (Starmix THH500) permite adaptarea aparatului la înălțimea copiilor sau a persoanelor în scaun cu rotile.

Unde pot găsi piese de schimb ?

Manualul menționează o listă de piese de schimb. Consultați manualul sau contactați serviciul post-vânzare Starmix pentru a comanda piese precum motorul, încălzitorul sau placa de acoperire.

MANUAL DE UTILIZARE TT 1800 E Starmix

Distante de siguranță

Varnostne razdalje

A	Siguranță termică	H	Deconectarea funcției suplimentare oxigen activ/parfum	3	Prize sub tencuială	10	Cablu de alimentare/instalație
B	Comutator termic	I	pentru oxigen activ/ electromagnet de ridicareTT1800-EO/-ED	4	Punct de ruperepredeterminat	11	Bornă de rețea
C	Încălzire	X	cadă de baie	5	Cablu de alimentareaparat	12	Găuri pentru fixare
D	Motor Y cadă de duș		6 Grătar de aspirare			13	Cartuș pentru unitate deintroducere a parfumului
E	Microcomutator TT1800, TTH1800	Z	cap de duș	7	a aeruluiCablu sub tencuială	14	Grătar de evacuare aer
F	LED TT1800E	1	Suprafața carcasei/siguranță antifurt	8	Brățară de fixare cabluri
G	Dispozitiv electronic cu declanșare laapropiere TT(H)1800EO, EF, E	2	Placa de montaj/suport pentru perete	9	Trecere pentru cablu

SLO

Pentru informații suplimentare privind siguranța citiți capitolele distanțe de siguranță și instrucțiuni privind siguranța din aceste instrucțiuni.

Am realizat aceste instrucțiuni de folosire pentru ca dvs. să cunoașteți rapid și integral noul aparat.

• Vă rugăm să citiți cu atentie aceste instrucțiuni înainte de punerea în funcțiune a aparatului. Ele vă oferă indicații importante despre siguranța, utilizarea, întreținerea și îndepărtarea aparatului.
• Familiarizați-vă cu noul dvs. aparat și diferitele sale funcții în succesiunea indicată de aceste instrucțiuni de folosire.
• Respectați toate indicatiile și explicațiile care fac referire la manipularea și tratarea corectă a aparatului. Astfel asigurați disponibilitatea de funcționare continuă și o durată lungă de viață a aparatului dvs.
• Se vor respecta în special indicațiile privind siguranța. Așa ajutați la prevenirea accidentelor și protejarea împotriva deteriorării aparatului.
• Păstrați instrucțiunile de folosire deoarece vă poate fi de ajutor și mai târziu.

Acest aparat corespunde normelor tehnice recunoscute și principalelor dispoziții privind aparatele electrice. Producătorul își declină orice răspundere pentru eventuale pagube produse datorită utilizării necorespunzătoare sau greșite.

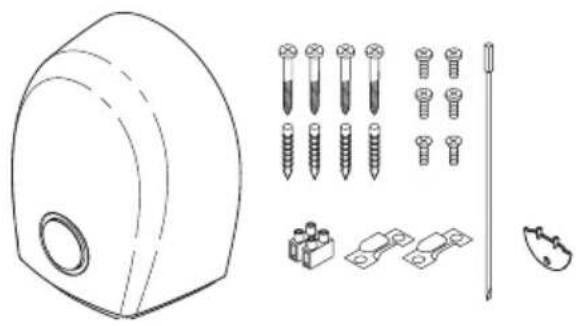

Conținutul livrării

1 uscător de păr respectiv de mâini
4 dibluri
4 şuruburi de lemn cu capete semirotunde
1 clemă de rețea
2 suruburi pentru tablă cu cap încat
2 brățări de detensionare a cablulu
4 șuruburi pentru tablă cu cap semirotund pentru brățările dispozitivului de detensionare mecanică a cablului
1 cheie de sigurantă
1 şurubelniţă (la TT 1800 E)
1 dispozitiv mobil pentru introducerea parfumului

Date tehniceCCA IP 23		Uscător cu aer cald pentru mâini Uscător cu				aer cald pentru păr
		TT 1800 TT	1800E TT 1800E	Oxigen activ	TT 1800E parfum	TTH1800 TTH	1800E
Putere nominală 1800 Watt X X X X X X
Putere de încălzire 1700 Watt X X X X X X
Puterea motorului 100 Watt X X X X X X
Curent de aer 38 l/s X X X
Dimensiuni aparat : L 270, A 161, Î 330 mm
Greutate împreună cu suportul de perete :	[kg]	3,2	3,2	3,5	3,5	3,2	3,2

Caracteristici de dotare	Uscător cu aer cald pentru mâini				Uscător cu aer cald pentru păr
	TT 1800	TT 1800E	TT 1800EOxigenactiv	TT 1800Eparfum	TTH1800	TTH1800E
Comutator electronic temporizat – mișcarescurtă: durata de funcționare comutator 32sec.	X
Comutator electronic temporizat – mișcarescurtă: durata de funcționare comutator 4 min.					X
Dispozitiv electronic de declanșare la apropiere		X	X	X		X
Racord ștecher de siguranță	X	X	X	X	X	X
Siguranță de limitare a temperaturii	X	X	X	X	X	X
Siguranță termică contra topirii	X	X	X	X	X	X
Deconectare de siguranță cu senzor		X	X (4min)	X (4min)		X (10min)
Placă de montaj integrată	X	X	X	X	X	X
Siguranță antifurt printr-o placă de acoperire	X	X	X	X	X	X
Grătar de intrare a aerului – poate fi aspirat	X	X	X	X	X	X
Oxigen activ
Cartuș pentru aparatul de dozare parfum				X
Luminare cu LED		X	X	X

Instrucțiuni de montaj

Pentru a garanta racordarea aparatului conform prescripțiilor de siguranță, montajul va fi realizat de către un specialist. În spațiile cu cabine de duș și căzi de baie este interzisă montarea aparatului în zonele de siguranță determinate de VDE (Asociația pentru electrotehnică, electronică și tehnica informației) (0,6 m față de marginea căzii de duș sau baie și 1,2 m față de capetele de duș).

Succesiune la montaj

Conceptul de montaj pentru un service uşor

Sistemul de montaj TT1800 permite o montare simplă pe perete, cu un service ușor, fără a deschide aparatul. Practic am împărțit aparatul în două componente: instalatorul pune o priză ( sau un racord fix) înșurubează placa de montaj, împinge aparatul pregătit pentru funcționare peste, introduce ștecherul (sau face racordul), înșurubează siguranța antifurt – gata. Mai simplu nu se poate! !

1. Trageți în jos din aparat placa de acoperire (nu este fixată în şuruburi) [1]. Trageți de asemenea în jos placa de montaj [2] introdusă în partea din spate a aparatului.
2. După stabilirea locului de montaj însemnați, folosind placa de montaj [2] drept şablon, cele 4 locuri pentru găurile de fixare [12], găuriti (8 mm ∅), introduceti diblurile și fixați placa de montaj cu şuruburile pentru lemn cu capete semirotunde cuprinse în livrare A. Noi recomandăm montarea la o înălțime corespunzătoare imag. A, B sau C. Trebuie să fie asigurată o fixare solidă pe un perete masiv
3. Sunt posibile următoarele moduri de racordare descrise în continuare.
   a) Montarea prin intermediul unei prize instalate sub tencuială. Nu este necesară partea superioară a plăcii de acoperire [1]. Rupetii în punctul de rupere predeterminat [4]. După fixarea plăcii de montaj [2] conform imag. B împingeți aparatul de sus pe placa de montaj, introduceti ștecherul în priză [3] și împingeți aparatul până jos. Fixați placa de acoperire cu cele 2 șuruburi atașate pentru tablă cu cap scufundat.
   b) Cablu sub tencuială. Racord prin intermediul unui cablu (în locul unei prize) care vine sub tencuială [7]. Fixați placa de montaj [2] pe perete conform imag. C. Introduceți de jos placa de acoperire în placa de montaj și prin deschidere conduceți cablul care iese din perete în placa de acoperire. Utilizați borna de rețea [11] atașată. Tăiați ștecherul de la cablul de rețea [5] al aparatului, îndepăratați izolația firelor și introduceți-le în manșoane. Racordați ambele cabluri conform imag. C. Da-ți atenție la racordarea corectă a L (maro) și N (albastru). Asigurați cablul de alimentare al aparatului cu brățara de fixare [8]. Împingeți aparatul până jos în placa de acoperire și strângeți cele 2 şuruburi atașate pentru tablă cu cap îngropat.
   c) Cablu peste tencuială tras pe sus. Pentru aceasta spargeți trecerea prevăzută pentru cablu pe partea din spate a aparatului în mijloc dreapta. După fixarea plăcii de montaj [2] conform imag. C conduceți cablul peste placa de montaj în jos sub placa de acoperire [1] și prin deschidere. Racordarea se face în continuare așa cum a fost descris la B, aliniat 2.

d) Cablu peste tencuială tras pe jos. Pentru aceasta spargeti trecerea prevăzută pentru cablu [9] în placa de acoperire [1] jos în mijloc. După fixarea plăcii de montaj [2] conform imag. C conduceți cablul prin deschiderea din placa de acoperire. Racordarea se face în continuare așa cum a fost descris la B, aliniat 2.
e) Cablu de alimentare cu ștecher. Racordare la o priză aflată în apropiere cu ajutorul unui cablu de alimentare flexibil cu ștecher. Pentru aceasta spargeți trecerea prevăzută pentru cablu [9] în placa de acoperire [1] jos în mijloc. Împingeți placa de acoperire de jos în placa de montaj. Folosiți borna de rețea [11] atașată. Tăiați ștecherul de la cablul de rețea [5] al aparatului, îndepărtați izolația firelor și introduceti-le în manșoane. Pregătiți în același mod cablul de rețea cu ștecher și treceți-l prin deschiderea din placa de acoperire. Racordati ambele cabluri conform imag. C și asigurați-le cu brățările de fixare a cablurilor [8]. Impingeți aparatul până jos în placa de acoperire și strângeți cele 2 șuruburi atașate pentru tablă cu cap îngropat.

Aparatele sunt acum gata de functionare.

Posibilități de conectare

La TT 1800 și TTH 1800 acționați comutatorul electronic temporizat – mișcare scurtă. Durata de funcționare a comutatorului la TT 1800 32 sec. la TT 1800 E 4 min.

Aparatele se decuplează automat.

TT 1800 E, TTH 1800 E Oxigen activ / parfum, TTH1800 E

Aparatele sunt conectate fără atingere printr-un dispozitiv electronic de declanșare la apropiere cu infraroșu.

Distanța de comutare (distanța dintre marginea de jos a aparatului și măini, respectiv cap) este la TT 1800 de cca. 15 cm și la TTH 1800 E cca. 40 cm. Sensibilitatea la comutare poate fi modificată de către un specialist.

Deconectare de siguranță cu senzor

TT 1800 E, TTH 1800 E

Dispozitivul electronic montat împiedică funcționarea continuă atunci când comutatorul cu declanșare la apropiere cu infraroșu este acoperit, de exemplu prin acte de vandalism cu gumă de mestecat.

Modelele TT 1800 E se deconectează după 4 min. și modelele TTH 1800 E după 10 min. După îndepărtarea sursei de perturbație uscătoarele sunt din nou pregătite de funcționare.

Reglarea înălțimii pentru uscătorul de păr Starmix

Dispozitivul de reglare a înățimii Starmix, robust și cu o formă frumoasă, THH500 / TTHH1800 Nr. comandă 19 07 09 permite, adaptarea fără trepte și individuală a uscătorului de păr în funcție de înălțimea persoanei. Prin aceasta se ușurează considerabil uscarea părului în special pentru copii și utilizatorii de scaun cu rotile. Alternativ dispozitivului de reglare a înățimii puteți monta și două uscătoare de păr la o diferență de înălțime de 40 cm (raza de acțiune a dispozitivului electronic cu infraroșu cu declanșare la apropiere max. 40 cm).

Curățarea și îngrijirea

La nevoie, pentru a curăța praful și scamele care se prind pe grătarul de aspirare a aerului [6] din partea inferioară a aparatului, aspirați cu duza pentru rosturi. Îndepărtați cu o perie murdăria aderentă de pe grătar.

Instructiuni privind siguranta

• Înainte de racordarea aparatului verificați dacă tensiunea indicată pe plăcuța cu marca aparatului corespunde cu cea a racordului dvs. casnic. Plăcuța cu marca o găsiti pe partea inferioară a carcasei.
• Asigurati aparatul cu o siguranță de maxim 16 A.
• Vă rugăm să aveți grijă deoarece la folosirea necorespunzătoare a aparatelor electrice pot apărea pericole pe care copiii nu le pot recunoaște.
• Înmânați aceste instrucțiuni de folosire și altor utilizatori ai aparatului pentru ca și aceștia să se poată informa în privința tuturor funcțiilor și indicățiilor.
• Scoateți întotdeauna de sub sarcină cablul de alimentare înaintea tuturor interventiilor și operațiilor de curățare.

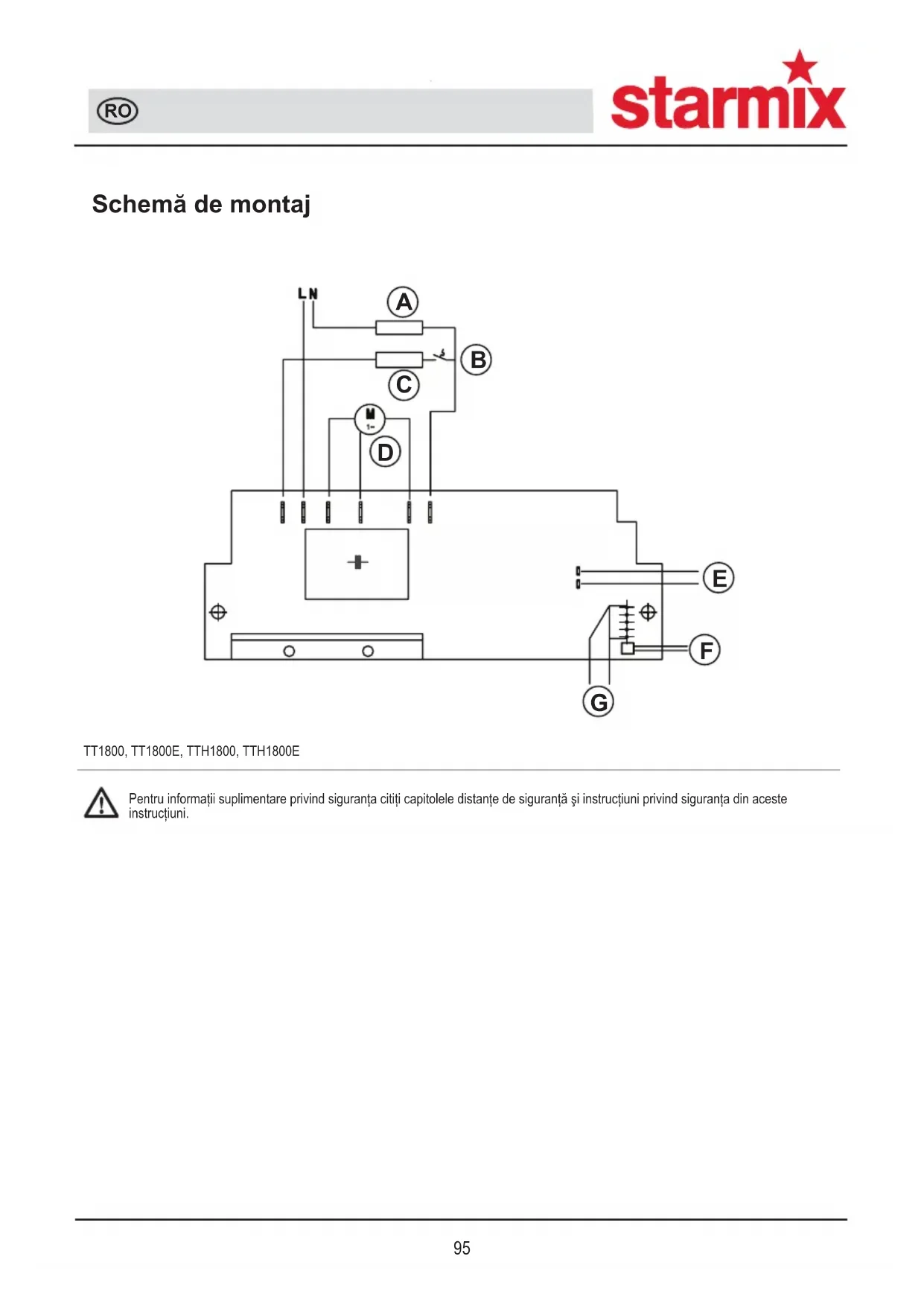

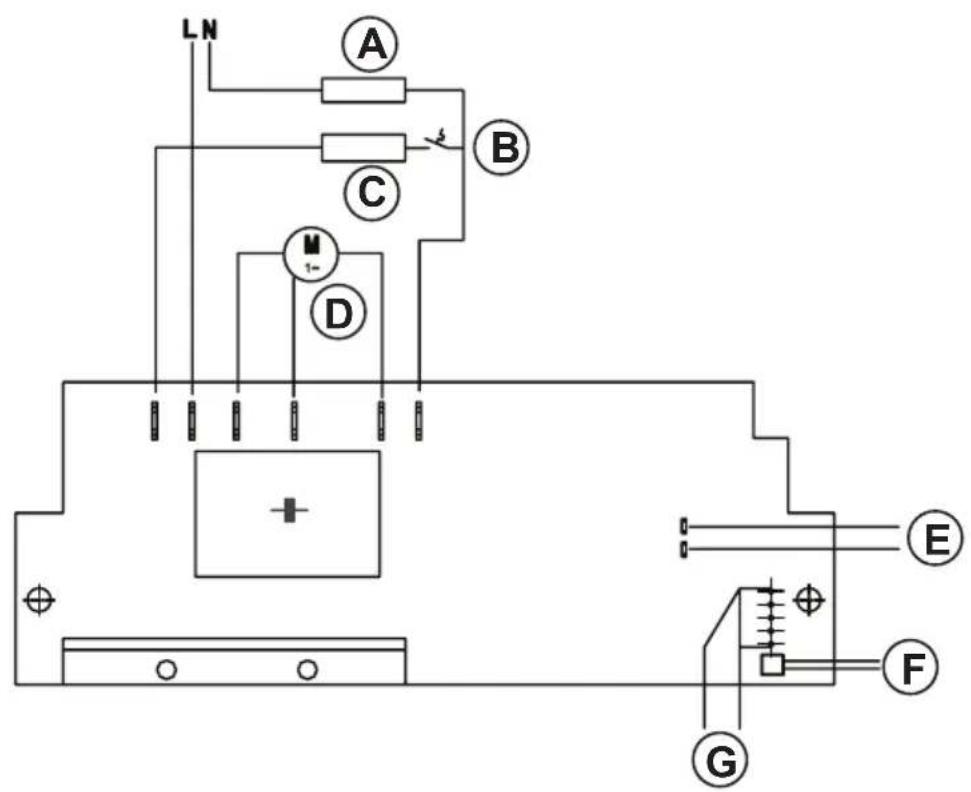

Stikalni načrti

RO Reprezentare detaliată a componentelor
