TT 1800 E - сушилка для рук Starmix - Бесплатное руководство пользователя

Тип продукта	Сушилка для рук с горячим воздухом
Бренд	Starmix
Модель	TT 1800 E
Номинальная мощность	1800 Вт
Мощность нагрева	1700 Вт
Мощность двигателя	100 Вт
Расход воздуха	38 л/с
Размеры (Д x Ш x В)	270 x 161 x 330 мм
Вес (с настенным креплением)	3,2 кг
Питание	Встраиваемая розетка или стационарное подключение
Защита	Предохранитель 16 А макс.
Электронный таймер	Продолжительность: 32 секунды (модель TT 1800 E: 4 минуты)
Датчик приближения	Инфракрасный, бесконтактный
Расстояние срабатывания	Около 15 см (руки)
Аварийное отключение	Автоматическое через 4 минуты при засорении датчика
Термостат безопасности	Да
Термопредохранитель	Да
Противоугонное устройство	Встроено в накладную пластину
Решетка всасывания воздуха	Очистка пылесосом или щеткой
Установка	Настенная монтажная пластина (дюбели и винты в комплекте)
Комплектация	Прибор, дюбели, винты, сетевой зажим, хомуты, ключ безопасности, отвертка, аромадиффузор
Стандарты	CCA, IP 23, CE

Часто задаваемые вопросы - TT 1800 E Starmix

Как установить сушилку для рук TT 1800 E?

Установка должна выполняться квалифицированным специалистом. Монтажная пластина крепится к стене с помощью поставляемых дюбелей и винтов. Затем прибор надевается на пластину и подключается к встраиваемой розетке или через стационарное соединение. Противоугонное устройство защищает конструкцию.

Какая рекомендуемая высота установки?

Высота установки должна соблюдать безопасные расстояния: не менее 0,6 м от края ванны или душа и 1,2 м от душевых лейок. Рисунки A, B или C в руководстве указывают стандартные высоты.

Как очищать и обслуживать прибор?

Регулярно очищайте решетку всасывания воздуха под прибором с помощью пылесоса (плоской насадки) или щетки для удаления ворса и пыли. Перед очисткой всегда отключайте питание.

Какова продолжительность автоматической работы?

Для модели TT 1800 E электронный таймер установлен на 4 минуты. Прибор автоматически выключается по окончании цикла. В случае засорения датчика также происходит аварийное отключение через 4 минуты.

Работает ли сушилка без контакта?

Да, включение происходит бесконтактно с помощью инфракрасного электронного датчика приближения. Достаточно поместить руки под решетку на расстоянии около 15 см, чтобы началась сушка.

Какие важные меры безопасности?

Проверьте соответствие напряжения вашей сети (см. паспортную табличку). Используйте предохранитель не более 16 А. Перед любыми работами отключайте прибор от сети. Соблюдайте безопасные расстояния до воды.

Можно ли использовать аромадиффузор?

Да, модель TT 1800 E совместима с поставляемым аромадиффузором. Он позволяет распылять приятный аромат. Картридж с ароматом помещается в диффузор.

Что делать при неисправности или неожиданном отключении?

Если прибор отключается через 4 минуты (или 10 минут для TTH), проверьте, не засорен ли датчик (например, жевательной резинкой). Очистите решетку всасывания. Если проблема сохраняется, обратитесь к специалисту.

Подходит ли прибор для детей?

Да, датчик приближения облегчает бесконтактное использование. Для фенов возможна дополнительная регулировка высоты (Starmix THH500) для адаптации к росту детей или людей в инвалидных колясках.

Где можно найти запасные части?

В инструкции приведен список запасных частей. Обратитесь к руководству или свяжитесь с сервисной службой Starmix для заказа деталей, таких как двигатель, нагреватель или накладная пластина.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TT 1800 E Starmix

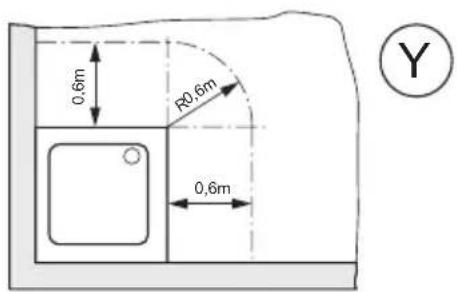

Параметры расстояния безопасности

安全距离

0,6m 30,6m 0,6m

0,6m R0,6m 0,6m Y

R12m Z

A	Температурный предохранитель	H	Выключение дополнительной функции озонатора / ароматизатора	3 Скрытая розетка 10 Соединительный кабель / Инстапляция
B	Защитный температурный выключатель	I	Генератор активного кислорода / Электромагнит у TT1800-EO/-ED	4 Заданное место отрыва	11 Сетевая клемма
C	Нагревательный элемент	X	Ванна	5 Соединительный кабель прибора	12 Крепежные отверстия
D	Мотор	Y	Душевая	6 Решетка на входе воздушного потока	13 Вставной модуль для ароматизатора
E	Микровыключатель только у моделей TT1800, TTH1800	Z	Лейка душа	7 Скрытая электропроводка	14 Решетка на выходе воздушного потока
F	Светодиодный индикатор у модели TT 1800E	1	Поверхность корпуса / Защита от краж	8 Фиксирующая скоба
G	Инфракрасный датчик Вкл./Выкл. у моделей TT(H)1800EO, EF, E	2	Монтажная панель / Настенный держатель	9 Проводка

CN

! Дополнительная информация по безопасности указана в главе «Параметры расстояния безопасности» и «Положения по безопасности».

Мы подготовили данную инструкцию по эксплуатации, чтобы Вы смогли быстро и в полном объеме познакомиться с Вашим новым прибором.

• Внимательно прочитайте данную инструкцию перед вводом в эксплуатацию данного прибора. В ней даны важные указания по безопасности, использованию, обслуживанию и утилизации.
• Ознакомьтесь в данной инструкции с Вашим новым прибором и его различными функциями.
• Соблюдайте все указания и объяснения, касающиеся правильного использования и обслуживания. Ваш прибор будет тогда всегда готов к эксплуатации и прослужит Вам долгий срок.
• Обратите особое внимание на указания, касающиеся безопасности. Они помогут Вам избежать несчастных случаев и защитить Ваш прибор от повреждений.
• Сохраните инструкцию по эксплуатации, она может стать в дальнейшем Вашим незаменимым помощником.

Данный прибор соответствует признанным техническим правилам и специальным положениям по безопасности электроприборов.

Производитель не несет ответственность за возможные повреждения, возникшие вследствие неправильной эксплуатации.

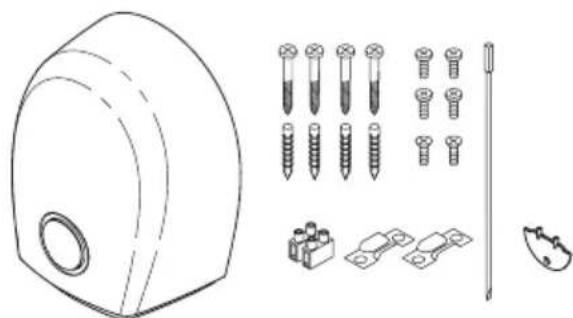

Комплект поставки

1 сушилка для рук или волос
4 дюбеля
4 винта с полукруглой головкой
1 сетевая клемма
2 винта с плоской головкой для защитной крышки
2 скобы
4 винта со сфероцилиндрической головкой для скоб
1 ключ для замка с секретом
1 отвертка (у модели TT 1800 E)
1 вставной модуль для ароматизатора

ТехническиеданныеCCAIP 23		Электрические сушилки для рук Электрические сушилки для волос
		TT 1800 TT	1800E TT 1800E	Озонатор	TT 1800EAроматизатор	TTH1800 TTH	1800E
Максимальнаямощность	1800 Вт X X X X X
Мощность накала 1700 Вт X X X X X
Мощность мотора 100 Вт X X X X X
Объем потока воздуха 38 л/с X X X X X
Габариты Ш 270 x Г 161 x В 330 мм
Вес (с настеннымдержателем)	(кг) 3,2 3,2 3,5 3,5 3,2			3,2

Оснащение	Электрические сушилки для рук				Электрические сушилки для волос
	TT 1800	TT 1800E	TT 1800E Озонатор	TT 1800E Ароматизатор	TTH1800	TTH1800E
Электронный таймер Время работы датчика 32 сек.	X
Электронный таймер Время работы датчика ок. 4 мин.					X
Электронный инфракрасный датчик, реагирующий на приближение		X	X	X		X
Безопасное подключение к розетке	X	X	X	X	X	X
Безопасный температурный ограничитель	X	X	X	X	X	X
Плавкий температурный предохранитель	X	X	X	X	X	X
Сенсорное выключение		X	X (4мин.)	X (4мин.)		X (10мин.)
Встроенная монтажная панель	X	X	X	X	X	X
Корпус с защитной системой от краж	X	X	X	X	X	X
Решетка на входе воздушного потока	X	X	X	X	X	X
Активный кислород
Патроны с ароматизатором				X
Светодиодный индикатор		X	X	X

Руководство по монтажу

Монтаж должен производиться специалистом. Это гарантирует инсталляцию прибора в соответствии со всеми требованиями по безопасности. В помещениях с душем или ванной прибор должен быть смонтирован в соответствии с параметрами расстояний, указанных в VDE-предписаниях (0,6 м от края душа или ванной и 1,2 м от лейки душа).

Последовательность монтажа

Удобный для пользователя монтаж

Монтажная система ТТ 1800 обеспечивает простое, удобное для пользователя настенное крепление. Монтаж состоит из 2-х частей: специалист устанавливает розетку (или штатное подключение), прикручивает монтажную панель, надевает на панель готовый к эксплуатации прибор, вставляет сетевой штекер (или подключает штекер непосредственно к кабелю), прикручивает крышку с защитной системой от краж – готово. Проще не бывает!

1. Снять с прибора вниз (не прикрученную) защитную крышку (1). Далее снять находящуюся на задней стенке прибора монтажную панель (2).

2. После определения места крепления сушилки при помощи монтажной панели (2) обозначить 4 места для сверления отверстий (12), просверлить отверстия (сверла, диаметром 8 мм), вставить дюбеля и закрепить монтажную панель прилагающимися винтами с полукруглой головкой А. Мы рекомендуем инсталлировать прибор на высоте, как указано на рис. А, В, С. Прочное крепление может быть обеспечено на капитальной стене.

3. Возможны 5 видов подключения (см. ниже).

a) Размещение над скрытой розеткой. Верхняя часть защитной крышки (1) не понадобится. Сломайте ее по заданному месту отрыва (4). После закрепления монтажной панели (2) в соответствии с рис. В надеть сверху прибор на монтажную панель, вставить штекер в розетку (3) и потянуть прибор полностью вниз. Закрепить корпус 2 прилагающимися винтами с плоской головкой.

b) Скрытая проводка Соединение через выходящую из стены скрытую проводку (7) (вместо розетки). Закрепить на стене монтажную панель в соответствии с рис. С, вставить в монтажную панель защитную крышку, при этом протащить сквозь отверстия корпуса выходящий из стены провод. Установить прилагающуюся сетевую клемму (11). Отрезать от сетевого кабеля (3) прибора штекер, изолировать кабель. Подключить оба кабеля в соответствии с рис. С. Обратить внимание на правильное соединение L (коричневый) и N (голубой). Закрепить кабель прибора прилагающимися скобами (8). Потянуть прибор полностью вниз и закрепить корпус 2 прилагающимися винтами с плоской головкой.

с) Внешняя проводка сверху Для этого спомать имеющееся на обратной стороне защитной крышки (1), снизу в середине, отверстие для кабеля (9). После закрепления монтажной панели (2) в соответствии с рис. С провести внешнюю проводку через отверстие в корпусе. Дальнейшее подключение осуществляется, как описано в пункте b), абзац 2.

d) Внешняя проводка снизу Для это сломать имеющееся на обратной стороне корпуса (1), снизу в середине, отверстие для кабеля (9). После закрепления монтажной панели (2) в соответствии с рис. С провести внешнюю проводку через отверстие в защитной крышке. Дальнейшее подключение осуществляется, как описано в пункте b), абзац 2.

e) Подключение со штекером Подключение к имеющейся рядом розетке через гибкий кабель со штекером. Для этого сломать имеющееся защитной крышке (1), снизу в середине, отверстие для кабеля (9). Надеть корпус снизу на монтажную панель. Закрепить сетевую клемму (11). У кабеля (5) прибора отрезать штекер, изолировать кабель. Кабель со штекер обработать соответствующим образом и провести через отверстие в корпусе. Подключить оба кабеля в соответствии с рис. С и закрепить скобами (8). Потянуть прибор полностью вниз и закрепить корпус 2 прилагающимися винтами с плоской головкой.

Прибор готов к работе.

Возможности включения

У моделей TT 1800 и TTH 1800 имеется электронный таймер. Время работы: у TT 1800 – 32 сек., у TT 1800 E – 4 мин.

Приборы отключаются автоматически.

TT 1800 E, TTH 1800 E Активный кислород / Ароматизатор, TTH 1800 E

Приборы включаются/выключаются через электронный инфракрасный бесконтактный датчик, реагирующий на приближение.

Расстояние, при котором происходит автоматическое включение, то есть расстояние между нижней границей прибора и руками или головой составляет у модели TT 1800 прим. 15 см, а у TTH 1800 E – прим. 40 см. Чувствительность автоматической системы может быть изменена специалистом.

Безопасное сенсорное выключение

TT 1800 E, TTH 1800 E

Встроенная электроника препятствует длительной работе при закрытом инфракрасном датчике, например, если он залеплен жвачкой.

Модель ТТ 1800 Е выключаются через 4 мин., а модель ТТН 1800 Е— через 10 мин. После устранения помех прибор снова готов к работе.

Вертикальная установка для фенов Starmix

Надежная вертикальная установка Starmix THH500/TTHH1800 (Номер арт.: 19 07 09) позволяет установить сушилку на нужную высоту. Этим облегчается использование прибора детьми и инвалидами. Альтернативно вертикальной установке Вы можете установить две сушилки на расстоянии 40 см друг от друга (дальность действия инфракрасного датчика макс. 40 см).

Чистка и уход

Необходимо чистить решетку (6), расположенную на нижней части прибора, от ворсинок и пыли при помощи пылесоса по мере его загрязнения. Сильные загрязнения следует удалять щеткой.

Указания по безопасности

• Перед включением прибора проверьте, чтобы указанное на маркировке напряжение совпадало с электроподключением Вашего дома. Маркировку Вы найдете на нижней наклонной части корпуса (1).
• Электрический предохранитель должен быть рассчитан на макс. 16 А.
• Пожалуйста, обратите внимание, что при неправильном обращении с электроприборами могут возникнуть опасности, которые не смогут распознать дети.
• Передайте данную инструкцию другим пользователям данного прибора, чтобы проинформировать их обо всех функциях и указаниях.
• Отключайте электросеть перед всеми возможными вмешательствами и чистками.

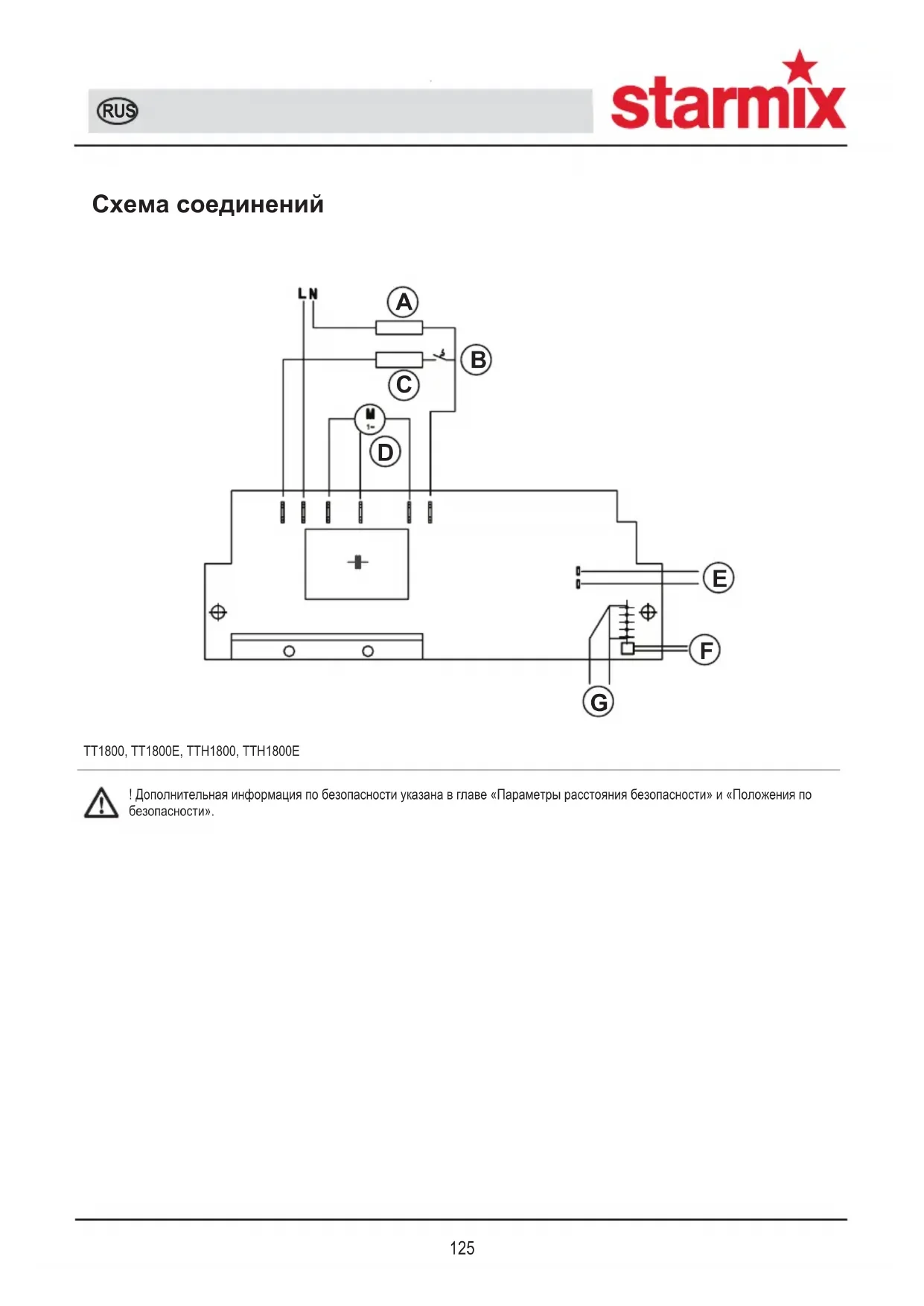

线路图

RUS Покомпонентное изображение

CN 爆炸图

Ersatzteilliste

Spare parts list

Каталог запасных комплектующих

零部件表

ELECTROSTAR Schöttle GmbH & Co.KG
