Typ produktu	Suszarka do rąk na ciepłe powietrze
Marka	Starmix
Model	TT 1800 E
Moc nominalna	1800 W
Moc grzewcza	1700 W
Moc silnika	100 W
Przepływ powietrza	38 l/s
Wymiary (dł. x szer. x wys.)	270 x 161 x 330 mm
Waga (z uchwytem ściennym)	3,2 kg
Zasilanie	Gniazdo podtynkowe lub podłączenie stałe
Zabezpieczenie	Bezpiecznik max. 16 A
Wyłącznik czasowy elektroniczny	Czas: 32 sekundy (model TT 1800 E: 4 minuty)
Czujnik zbliżeniowy	Podczerwień, bezdotykowy
Odległość przełączania	Ok. 15 cm (dłonie)
Wyłączenie bezpieczeństwa	Automatyczne po 4 minutach, jeśli czujnik jest zasłonięty
Termostat bezpieczeństwa	Tak
Bezpiecznik termiczny	Tak
Zabezpieczenie antykradzieżowe	Zintegrowany z płytą osłonową
Kratka wlotu powietrza	Czyszczenie odkurzaczem lub szczotką
Montaż	Płyta montażowa ścienna (kołki i śruby w zestawie)
Zawartość opakowania	Urządzenie, kołki, śruby, zacisk sieciowy, opaski, klucz bezpieczeństwa, śrubokręt, dyfuzor zapachu
Normy	CCA, IP 23, CE

Często zadawane pytania - TT 1800 E Starmix

Jak zainstalować suszarkę do rąk TT 1800 E?

Instalacja musi być wykonana przez wykwalifikowanego technika. Płyta montażowa mocowana jest do ściany za pomocą dostarczonych kołków i śrub. Urządzenie następnie wsuwa się na płytę i podłącza do gniazda podtynkowego lub stałego podłączenia. Zintegrowane zabezpieczenie antykradzieżowe zabezpiecza całość.

Jaka jest zalecana wysokość montażu?

Wysokość montażu musi spełniać odległości bezpieczeństwa: co najmniej 0,6 m od krawędzi wanny lub prysznica i 1,2 m od słuchawek prysznicowych. Rysunki A, B lub C w instrukcji wskazują standardowe wysokości.

Jak czyścić i konserwować urządzenie?

Regularnie czyść kratkę wlotu powietrza pod urządzeniem odkurzaczem (z płaską końcówką) lub szczotką, aby usunąć kłaczki i kurz. Zawsze odłączaj zasilanie przed czyszczeniem.

Jaki jest czas automatycznej pracy?

Dla modelu TT 1800 E elektroniczny wyłącznik czasowy ustawiony jest na 4 minuty. Urządzenie wyłącza się automatycznie po zakończeniu cyklu. W przypadku zasłonięcia czujnika, wyłączenie bezpieczeństwa następuje również po 4 minutach.

Czy suszarka do rąk działa bezdotykowo?

Tak, włączanie odbywa się bezdotykowo za pomocą elektronicznego czujnika zbliżeniowego na podczerwień. Wystarczy umieścić dłonie pod kratką w odległości ok. 15 cm, aby uruchomić suszenie.

Jakie są ważne środki ostrożności?

Sprawdź, czy napięcie odpowiada napięciu w domu (patrz tabliczka znamionowa). Użyj bezpiecznika max. 16 A. Zawsze odłączaj urządzenie przed jakąkolwiek interwencją. Zachowaj odległości bezpieczeństwa od wody.

Czy mogę używać dyfuzora zapachu?

Tak, model TT 1800 E jest kompatybilny z dołączonym dyfuzorem zapachu. Pozwala on na rozpylanie przyjemnego zapachu. Kasetę z zapachem umieszcza się w dyfuzorze.

Co zrobić w przypadku awarii lub nieoczekiwanego zatrzymania?

Jeśli urządzenie zatrzymuje się po 4 minutach (lub 10 min dla TTH), sprawdź, czy czujnik nie jest zasłonięty (np. gumą do żucia). Wyczyść kratkę wlotu powietrza. Jeśli problem będzie się powtarzał, skontaktuj się z wykwalifikowanym technikiem.

Czy urządzenie jest odpowiednie dla dzieci?

Tak, czujnik zbliżeniowy ułatwia bezdotykowe użytkowanie. W przypadku suszarek do włosów, opcjonalna regulacja wysokości (Starmix THH500) pozwala dostosować urządzenie do wzrostu dzieci lub osób na wózkach inwalidzkich.

Gdzie mogę znaleźć części zamienne?

Instrukcja zawiera listę części zamiennych. Sprawdź instrukcję lub skontaktuj się z serwisem Starmix, aby zamówić części takie jak silnik, grzałka lub płyta osłonowa.

INSTRUKCJA OBSŁUGI TT 1800 E Starmix

Odstępy bezpieczeństwa

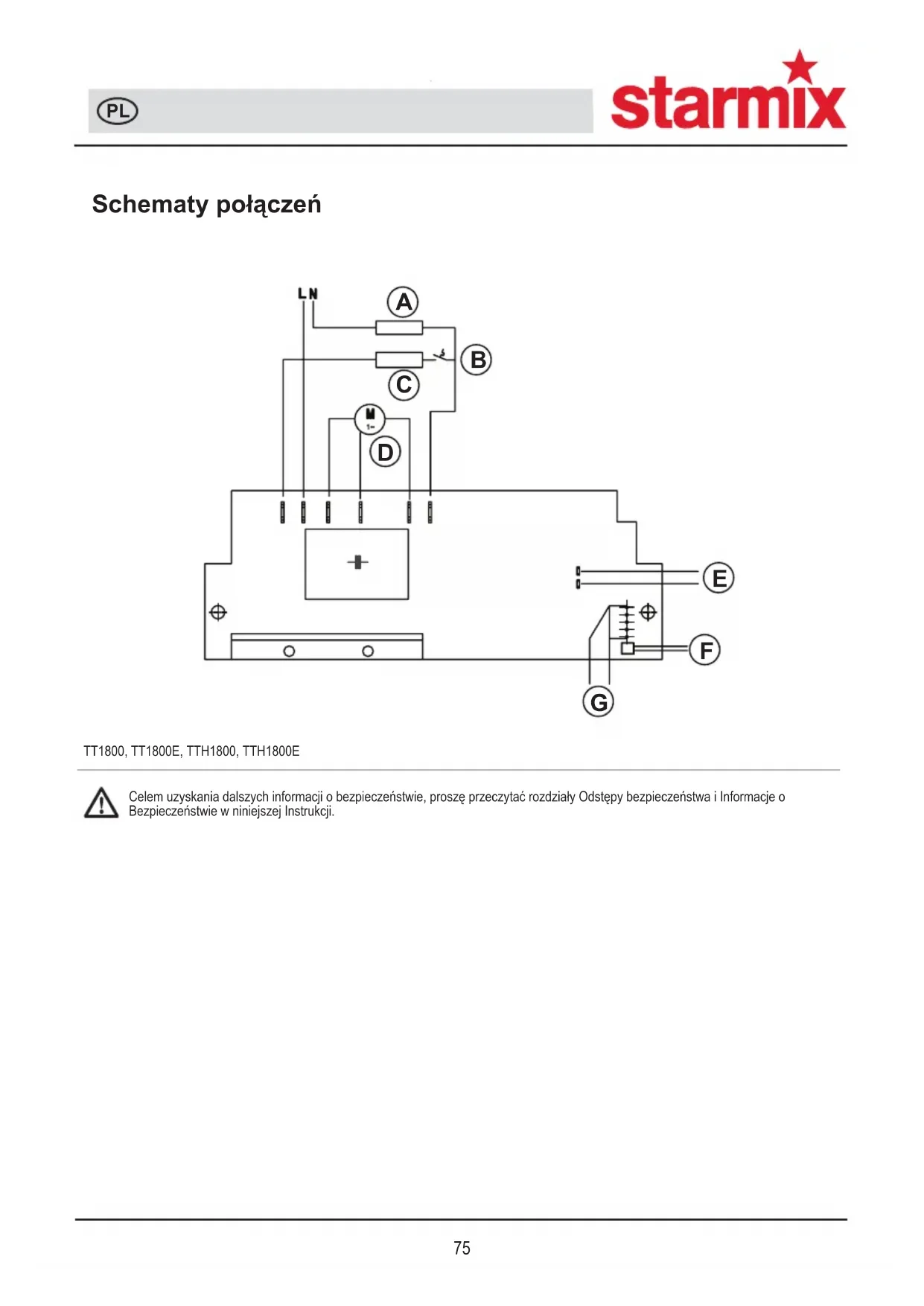

A	Bezpiecznik termiczny	H	Wyłącznik funkcji dodatkowej Aktywny tlen / zapach	3	Gniazdko elektryczne podtynkowe	10	Przewód łączący / instalacyjny
B	Automatyczny wyłącznik cieplny I Generator aktywnego tlenu / Uchwyt elektromagnetyczny			4	Miejsce złamania	11	Zacisk zasilający
			TT1800-EO/-ED
C	Ogrzewanie	X	Wanna kapielowa	5	Przewód łączący	12	Otwory do mocowania
D	Silnik	Y	Kabina prysznicowa	6	Krata zasysanego powietrza	13	Zespół zapachowy
E	Mikrowyłącznik TT1800, TTH1800	Z	Głowica prysznica	7	Przewód podtynkowy	14	Kratka wylotu powietrza
F	LED TT1800E	1	Powierzchnia obudowy / Zabezpieczenie przed kradzieżą	8	Zacisk przewodu spustowego
G	Elektronika zbliżeniowa TT1800EO, EF,	2	Płyta montażowa / Uchwyt do ściany	9	Przepust przewodu

H

Celem uzyskania dalszych informacji o bezpieczeństwie, proszę przeczytać rozdziały Odstępy bezpieczeństwa i Informacje o Bezpieczeństwie w niniejszej Instrukcji.

Opracowaliśmy tę Instrukcję Użytkowania, by Państwo mogli szybko i dokładnie poznać nowe urządzenie..

• Przed uruchomieniem urządzenia proszę dokładnie przeczytać tę Instrukcję. Znajdują się w niej ważne informacje na temat bezpieczeństwa, użytkowania, konserwacji i usuwania odpadów.
• Proszę zapoznać się w kolejności podanej w Instrukcji Obsługi z nowym urządzeniem i jego różnymi funkcjami.
• Przestrzegać wszystkich wskazówek i wyjaśnień, dotyczących poprawnej obsługi i obchodzenia się. Dzięki temu uzyskają Państwo stałą gotowość do pracy i długą trwałość urządzenia.
• Szczególnie przestrzegać należy wskazówek dotyczących bezpieczeństwa. Pomogą one ustrzec się przed wypadkami zranienia, a urządzenie przed uszkodzeniem.
• Instrukcję obsługi proszę przechowywać tak, by można było ją później wykorzystać do pomocy.

Urządzenie odpowiada aktualnym zasadom techniki i właściwym wymaganiom bezpieczeństwa dla urządzeń elektrycznych. Producent nie odpowiada za ewentualne szkody, jakie mogą wyniknąć z powodu używania niezgodnego z przeznaczeniem, lub niewłaściwej obsługi.

Zakres dostawy

1 suszarka do włosów lub do rąk
4 dyble
4 śruby do drewna z łbem półokragłym
1 zacisk sieciowy
2 wpuszczane blachowkręty do pokrywy
2 obejmy odciążające przy próbie wyciągania
4 blachowkręty z łbem soczewkowym do obejm odciążających przy próbie wyciągania
1 klucz zabezpieczający
1 śrubokręt (przy TT 1800 E)
1 wkład zapachowy

Dane TechniczneCCA IP 23 CE		Suszarka do rąk na gorące powietrze Suszarka do włosów na gorące powietrze
		TT 1800 TT 1800E TT 1800Eaktywnytlen			TT 1800Ezapach	TTH1800 TTH1800E
Moc znamionowa 1800 Watt X X X X X
Moc grzania 1700 Watt X X X X X
Moc silnika 100 Watt X X X X X
Strumień powietrza 38 l/s X X X X
Wymiary urządzenia szerokość 270, głębokość 161, wysokość 330 mm
Ciężar z uchwytem ściennym :	[kg]	3,2	3,2	3,5	3,5	3,2	3,2

Własności wyposażenia	Suszarka do rąk na gorące powietrze				Suszarka do włosów na gorące powietrze
	TT 1800	TT 1800E	TT 1800 E aktywny tlen	TT 1800 E zapach	TTH1800	TTH1800E
Elektroniczny wyłącznik czasowy ; czas wyłączenia 32 sek.	X
Elektroniczny wyłącznik czasowy ; czas wyłączenia 4 min.					X
Elektroniczny wyłącznik zbliżeniowy		X	X	X		X
Przyłącze bezpieczną wtyczką sieciową	X	X	X	X	X	X
Zabezpieczenie elektroniczne - ogranicznik temperaturyr	XX	XX	X	X
Bezpiecznik topikowy	X	X	X	X	X	X
Czujnik – wyłącznik bezpieczeństwa		X	X (4min)	X (4min)		X (10min)
Zintegrowana płyta montażowa	X	X	X	X	X	X
Zabezpieczenie przed kradzieżą za pomocą pokrywy	XX	XX	X	X
Krata wlotu powietrza	X	X	X	X	X	X
Aktywny tlen
Wkłady dozujące zapach				X
Oświetlenie LED		X	XX

Instrukcja montażu

Montaż należy zlecić fachowcowi, który zapewni, że urządzenie będzie podłączone przy przestrzeganiu przepisów bezpieczeństwa. W pomieszczeniach wyposażonych w prysznic i wannę, urządzenie musi zachować odstęp 0,6 m od prysznica lub wanny, zgodnie z przepisami VDE.

Kolejność montażu

Koncepcja montażu łatwego w obsłudze

System montażu TT1800 umożliwia proste, łatwe w obsłudze przymocowanie do ściany, bez otwierania urządzenia. Praktycznie podzieliliśmy urządzenie na dwa składniki. Instalator wstawia gniazdo (lub stałe złącze), przykręca płytę montażową, przesuwa gotowe do pracy urządzenie, wkłada wtyczkę (lub włącza) – i gotowe. Prościej już się nie da!

1. Pokrywę [1] (nie przyśrubowaną) wysunąć z urządzenia w dół. Płyte montażową [2], zawieszoną z tyłu urządzenia również wyciągnąć w dół.
2. Po przyłożeniu na miejsce zaznaczyć 4 otwory mocujące [12] przy pomocy płyty montażowej [2] jako szablonu, wywiercić ( =8 mm), wstawić dyble i płytę montażową przykręcić załączonymi śrubami półokrągłymi A. Zalecamy umieszczenie na wysokości podanej na rys. A, B lub C. Należy zapewnić solidne mocowanie do masywnej ściany.
3. Możliwe jest 5 niżej opisanych sposobów mocowania.
   a) Przymocowanie nad zainstalowanym gniazdkiem podtynkowym. Górna część płyty pokrywy [1] nie jest konieczna. Proszę złamać ją w zaznaczonym miejscu złamania [4]. Po przymocowaniu płyty montażowej [2] zgodnie z rys. B urządzenie wsunąć od góry na płytę montażową, włożyć wtyczkę gniazdka [3] i urządzenie przesunąć całkowicie do dołu. Pokrywę przymocować 2 załączonymi blachowkrętami.
   b) Przewód podtynkowy Przyłącze (zamiast gniazdka elektrycznego) za pomocą wychodzącego ze ściany przewodu podtynkowego [7]. Płytę montażową [2] przymocować do ściany zgodnie z rys. C. Pokrywę wsunąć od dołu na płytę montażową i przewód wychodzący ze ściany przeprowadzić przy tym przez otwór w pokrywie. Wstawić załączone zaciski [11]. Na przewodzie przyłączeniowym [5] urządzenia uciąć wtyczkę, usunąć koszulkę izolacyjną, odizolować przewód i zacisnąć tuleje na żyły kabla. Oba przewody połączyć zgodnie z rys. C. Zwrócić uwagę na prawidłowe przyłączenie L (brążowego) i N (niebieskiego). Przewód przyłączeniowy urządzenia zabezpieczyć załączonymi opaskami [8] odciążającymi przy naciągu Wciągnąć urządzenie w dół do oporu na pokrywę i wkręcić 2 załączone blachowkręty.
   c) Przewód natynkowy z góry. W tym wypadku, na tylnej stronie urządzenia nad środkiem wyłamać przewidziany przepust przewodu. Po przymocowaniu płyty montażowej [2] zgodnie z rys. C przewód nadtynkowy przeprowadzić na płycie montażowej w dół pod pokrywą [1] i przez otwór. Dalsze łączenie wykonać tak, jak opisano w punkcie B ustęp 2.

d) Przewód natynkowy z dołu. Tutaj wyłamać prowadzenie przewodu [9] przewidziane poniżej środka pokrywy [1]. Po umocowaniu płyty montażowej [2] zgodnie z rys. C, przeprowadzić przewód natynkowy przez otwór w pokrywie. Dalsze połączenie odbywa się podobnie, jak opisano w punkcie B, w ustępie 2.

e) Przewód łączący z wtyczką Przyłączenie do znajdującego się w pobliżu gniazda elektrycznego za pomocą elastycznego kabla łączącego z wtyczką. W tym przypadku należy wyłamać w pokrywie [1] przepust kabla, znajdujący się poniżej środka. Pokrywę wsunąć od dołu w płytę montażową; Wstawić załączone zaciski [11]. Na przewodzie łączącym [5] urządzenia uciąć wtyczkę, usunąć koszulkę, odizolować przewód i zacisnąć tuleje na żyły kabla. Przewód łączący z wtyczką przygotować w ten sam sposób i przeprowadzić przez otwór w pokrywie. Oba przewody połączyć zgodnie z rys. C i zabezpieczyć załączonymi zaciskami odciążającymi [8]. Wciągnąć urządzenie w dół do oporu na pokrywę i wkręcić 2 załączone blachowkręty.

Urządzenie jest teraz gotowe do pracy.

Możliwości włączania

W przypadku TT 1800 i TTH 1800 uruchomić elektroniczny wyłącznik .czasowy. Czas pracy wyłącznika w przypadku TT 1800 wynosi 32 sek, a w. TT 1800 E 4 min.

Urządzenie wyłącza się automatycznie.

TT 1800 E, TTH 1800 E aktywny tlen / zapach, TTH1800 E

Urządzenia są włączane za pomocą bezdotykowego elektronicznego wyłącznika zbliżeniowego na podczerwień.

Odstęp przy włączaniu (odstęp między dolną krawędzią urządzenia a rękami lub głową) wynosi w przypadku TT 1800 ok. 15 cm a TTH 1800 E ok. 40 cm Skuteczność włączania może być zmieniona przez fachowca.

Czujnik – wyłącznik bezpieczeństwa

TT 1800 E, TTH 1800 E

Wbudowana elektronika zabezpiecza przez długą pracą w razie zakrycia wyłącznika zbliżeniowego na podczerwień, np. gumą do żucia przez wandali.

Model TT 1800 E wyłącza się po 4 min. a model TTH 1800 E po 10 min. Po usunięciu przyczyny zakłóceń suszarka jest znowu gotowa do pracy.

Największe ustawienie suszarki do włosów Starmix

Możliwe jest zamówienie mocnego, o pięknym kształcie statywu THH500 / TTHH1800 zamówienie nr 19 07 09, którym można dopasować bezstopniowo suszarke zależnie od wielkości ciała.

Ułatwia to znacznie suszenie włosów, szczególnie dzieciom i osobom na wózkach inwalidzkich.

Alternatywnie do ustawienia wysokości można zamontować dwie suszarki w jednym statywie z różnicą wysokości 40 cm (zasięg elektronicznego wyłącznika zbliżeniowego wynosi maksimum 40 cm).

Czyszczenie i konserwacja

Kratę zasysania powietrza [6] w dolnej części urządzenia wyczyścić z przylepionego brudu i kurzu za pomocą dyszy szczelinowej odkurzacza. Zabrudzenie przyczepione do kraty usunąć szczotką.

Informacje o bezpieczeństwie

• Przed podłączeniem urządzenia proszę sprawdzić, czy napięcie podane na tabliczce znamionowej odpowiada napięciu w Państwa mieszkaniu. Tabliczka znamionowa znajduje się na.
• dolnej ścianie obudowy urządzenia z maksimum 16 A bezpiecznikiem.
• Proszę przestrzegać, by wskutek nieprawidłowego obchodzenia się z urządzeniem elektrycznym nie powstało zagrożenie, które może być niezauważone przez dzieci.
• Proszę przekazać tę instrukcję obsługi innym użytkownikom urządzenia, aby mogli również poznać wszystkie funkcje i informacje.
• Przed każdą czynnością i czyszczeniem należy przewód łączący dokładnie odłączyć od napięcia sieci.

Kapcsolási rajzok

Rysunek w rozłożeniu na części

H Robbantott ábra

Lista części zamiennych

Pótalkatrészjegyzék
