TT 1800 E - Secador de mãos Starmix - Manual de utilização gratuito

Tipo de produto	Secador de mãos a ar quente
Marca	Starmix
Modelo	TT 1800 E
Potência nominal	1800 W
Potência de aquecimento	1700 W
Potência do motor	100 W
Fluxo de ar	38 l/s
Dimensões (L x P x A)	270 x 161 x 330 mm
Peso (com suporte de parede)	3,2 kg
Alimentação	Tomada embutida ou conexão fixa
Proteção	Fusível 16 A máx.
Temporizador eletrónico	Duração: 32 segundos (modelo TT 1800 E: 4 minutos)
Detetor de proximidade	Infravermelho, sem contacto
Distância de comutação	Cerca de 15 cm (mãos)
Paragem de segurança	Automático após 4 minutos se sensor obstruído
Termóstato de segurança	Sim
Fusível térmico	Sim
Dispositivo antirroubo	Integrado na placa de cobertura
Grelha de aspiração de ar	Limpeza com aspirador ou escova
Instalação	Placa de montagem na parede (buchas e parafusos fornecidos)
Conteúdo da embalagem	Aparelho, buchas, parafusos, braçadeira de rede, abraçadeiras, chave de segurança, chave de fendas, difusor de perfume
Normas	CCA, IP 23, CE

Perguntas frequentes - TT 1800 E Starmix

Como instalar o secador de mãos TT 1800 E?

A instalação deve ser realizada por um técnico especializado. A placa de montagem fixa-se na parede com as buchas e parafusos fornecidos. O aparelho desliza sobre a placa e conecta-se a uma tomada embutida ou por conexão fixa. Um dispositivo antirroubo segura o conjunto.

Qual é a altura de montagem recomendada?

A altura de instalação deve respeitar as distâncias de segurança: pelo menos 0,6 m da borda de uma banheira ou chuveiro e 1,2 m dos chuveiros. As figuras A, B ou C do manual indicam as alturas padrão.

Como limpar e manter o aparelho?

Limpe regularmente a grelha de aspiração de ar sob o aparelho com um aspirador (bocal plano) ou uma escova para remover fiapos e poeiras. Desligue sempre a alimentação antes da limpeza.

Qual é a duração do funcionamento automático?

Para o modelo TT 1800 E, o temporizador eletrónico está ajustado para 4 minutos. O aparelho desliga-se automaticamente no final do ciclo. Em caso de obstrução do sensor, uma paragem de segurança intervém também após 4 minutos.

O secador de mãos funciona sem contacto?

Sim, a ativação é feita sem contacto através de um detetor eletrónico de proximidade por infravermelhos. Basta colocar as mãos sob a grelha a cerca de 15 cm para iniciar a secagem.

Quais são as precauções de segurança importantes?

Verifique se a tensão corresponde à da sua casa (ver placa de características). Use um fusível de 16 A máx. Desligue sempre o aparelho antes de qualquer intervenção. Respeite as distâncias de segurança em relação à água.

Posso usar o difusor de perfume?

Sim, o modelo TT 1800 E é compatível com um difusor de perfume fornecido. Este permite difundir um perfume agradável. O cartucho de perfume coloca-se no difusor.

O que fazer em caso de mau funcionamento ou paragem inesperada?

Se o aparelho parar após 4 minutos (ou 10 min para TTH), verifique se o sensor não está obstruído (ex. pastilha elástica). Limpe a grelha de aspiração. Se o problema persistir, contacte um técnico especializado.

O aparelho é adequado para crianças?

Sim, o detetor de proximidade facilita a utilização sem contacto. Para os secadores de cabelo, um ajuste de altura opcional (Starmix THH500) permite adaptar o aparelho à altura das crianças ou pessoas em cadeira de rodas.

Onde posso encontrar peças sobresselentes?

O manual menciona uma lista de peças sobresselentes. Consulte o manual ou contacte o serviço pós-venda Starmix para encomendar peças como o motor, o aquecimento ou a placa de cobertura.

MANUAL DE UTILIZADOR TT 1800 E Starmix

Distâncias de segurança

A	Fusível térmico	H	Corte da função adicional Oxigênio Activo / Fragrância	3	Tomada embutida	10	Cabo de ligação/Instalação
B	Interruptor térmico	I	Gerador de oxigênio activo / Electroíman de elevaçãoTT1800-EO/-ED	4	Ponto de ruptura	11	Terminal de alimentação
C	Aquecimento	X	Banheira	5	Cabo de ligação doaparelho	12	Orifícios de fixação
D	Motor	Y	Base de duche	6	Grelha de aspiração de ar	13	Módulo para fragrância
E	Microinterruptor TT1800, TTH1800	Z	Chuveiro	7	Condutor embutido	14	Grelha de saída de ar
F	LED TT1800E	1	Caixa envolvente/Dispositivo anti-roubo	8	Braçadeira de fixação
G	Sistema electrónico de aproximaçãottT(H)1800EO. EF. E	2	Placa de montagem/Suporte de parede	9	Guia de cabos

I

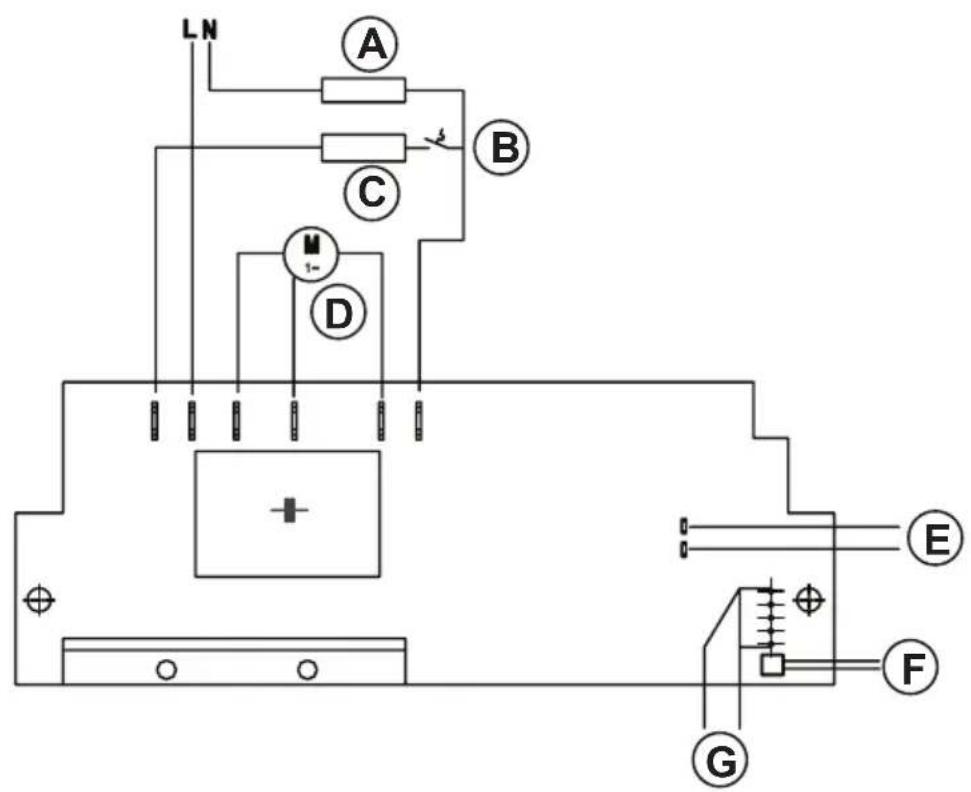

Esquemas de ligações

Para mais informações sobre segurança, leia as secções "Distâncias de segurança" e "Normas de segurança" no presente manual.

Elaborámos este manual de utilização para que possa familiarizar-se de forma rápida e abrangente com o seu novo aparelho..

• Leia atentamente o presente manual antes de colocar o aparelho em funcionamento. Nele encontrará informações importantes sobre segurança, utilização, manutenção e eliminação.
• Leia todo o conteúdo deste manual de utilização para se familiarizar com o seu novo aparelho e as suas várias funções.
• Preste atenção a todas as recomendações e explicações, pois estas referem-se à utilização e manuseamento correctos. Deste modo, garantirá um funcionamento permanente e uma vida útil longa do seu aparelho.
• Deverá prestar especial atenção às recomendações relativas à segurança. Estas ajudá-lo-ão a evitar acidentes e a proteger o seu aparelho de danos.
• Conserve este manual de utilização, uma vez que poderá revelar-se um auxiliar útil no futuro.

Este aparelho cumpre as regras técnicas reconhecidas e as normas de segurança aplicáveis a aparelhos eléctricos. O fabricante não assume qualquer responsabilidade por eventuais danos decorrentes de uma utilização inadequada ou incorrecta..

Acessórios incluídos

1 Secador de mãos e/ou de cabelo
4 Buchas
4 Parafusos de madeira de cabeça semi-redonda
1 Terminal de alimentação
2 Parafusos de chapa de cabeça escareada para o painel de cobertura
2 Braçadeiras de fixação
4 Parafusos de chapa de cabeça lenticular para as braçadeiras de fixação
1 Chave de segurança
1 Chave de fendas (no modelo TT 1800 E)
1 Módulo para fragrância

Dados técnicosCCA IP 23		Secador de mãos Secador de cabelo
		TT 1800 TT	1800E TT 1800EOxigénio Activo	TT 1800E Fragrância	TTH1800 TTH1800E
Potência nominal: 1800 Watt XX XXXX
Potência calorífica: 1700 Watt XX XXXX
Potência do motor: 100 Watt XX XXXX
Débito de ar: 38 l/s XXXXXX
Dimensões do aparelho: 270 mm (L), 161 mm (P), 330 mm (A)
Peso com o suporte de parede:	[kg]	3,2	3,2	3,5	3,5	3,2	3,2

Características do equipamento	Secador de mãos				Secador de cabelo
	TT 1800	TT 1800E	TT 1800 E Oxigénio Activo	TT 1800 E Fragrância	TTH1800	TTH1800E
Temporizador electrónico de curta duração: tempo de funcionamento de 32 seg.	X
Temporizador electrónico de curta duração: tempo de funcionamento de 4 min.					X
Interruptor de aproximação electrónico		X	X	X		X
Ligação para ficha de segurança	X	X	X	X	X	X
Limitador de temperatura de segurança	X	X	X	X	X	X
Fusível térmico	X	X	X	X	X	X
Sensor de corte de segurança		X	X (4 min.)	X(4 min.)		X (10 min.)
Placa de montagem integrada	X	X	X	X	X	X
Dispositivo anti-roubo através do painel de cobertura	XX	X	X	X	X
Grelha de entrada de ar com aspiração	X	X	X	X	X	X
Oxigénio activo
Cartuchos para o dispensador de fragrância				X
Iluminação por LED		X	X	X

Instruções de montagem

A montagem deve ser solicitada a um técnico especializado, de forma a garantir que a instalação do aparelho é efectuada de acordo com as normas de segurança. Em espaços com duches e banheiras, o aparelho não pode ser colocado nas zonas de segurança estabelecidas nos regulamentos VDE (0,6 m em relação ao rebordo do duche e/ou da banheira e 1,2 m em relação a chuveiros)..

Sequência de montagem

O conceito de montagem com facilidade de manutenção

O sistema de montagem do modelo TT1800 permite uma montagem simples na parede, com facilidade de manutenção, sem abrir o aparelho. De forma prática, dividimos o aparelho em dois componentes: o instalador coloca uma tomada (ou uma ligação fixa), aparafusa a placa de montagem, insere o aparelho pronto a funcionar, encaixa (ou liga) a ficha de alimentação, aparafusa o dispositivo anti-roubo – e já está. Não podia ser mais simples!

1. Retire o painel de cobertura (não aparafusado) [1] do aparelho, puxando-o para baixo. Proceda do mesmo modo para retirar a placa de montagem [2] inserida na parte de trás do aparelho.

2. Após determinar o tipo de montagem, marque os 4 orifícios de fixação [12] utilizando a placa de montagem [2] como modelo, faça os furos (8 mm ∅), coloque as buchas e fixe a placa de montagem com os parafusos de madeira de cabeça semi-redonda A fornecidos com o aparelho. Recomendamos que a montagem seja efectuada a uma altura correspondente à da Fig. A, B ou C. Deverá ser garantida uma fixação resistente numa parede maciça.

3. São possíveis os 5 tipos de ligação seguidamente descritos.

a) Montagem através de uma tomada embutida já instalada. A parte superior da placa de cobertura [1] não é necessária. Parta-a no ponto de ruptura [4]. Após a fixação da placa de montagem [2] conforme indicado na Fig. B, insira o aparelho, de cima para baixo sobre a placa de montagem, ligue a ficha à tomada [3] e empurre o aparelho totalmente para baixo. Fixe o painel de cobertura com os 2 parafusos de chapa de cabeça escareada fornecidos.

b) Condutor embutido.. Ligação através de um condutor embutido [7] na parede (em vez da tomada). Fixe a placa de montagem [2] na parede, conforme indicado na Fig. C. Insira o painel de cobertura na placa de montagem, de baixo para cima, guiando simultaneamente o condutor que se encontra na parede através da abertura no painel de cobertura. Instale o terminal de alimentação fornecido [11]. No cabo de ligação do aparelho [5], corte a ficha, descarne o isolamento do cabo e crave os terminais de protecção. Ligue ambos os condutores conforme indicado na Fig. C. Certifique-se de que liga correctamente os condutores L (castanho) e N (azul). Fixe o cabo de ligação do aparelho com a braçadeira de fixação fornecida [8]. Empurre o aparelho totalmente para baixo sobre o painel de cobertura e aperte os 2 parafusos de chapa de cabeça escareada fornecidos.

c) Cabo exterior por cima. Para o efeito, desprenda a guia de cabos existente na parte de trás do aparelho, em cima, ao centro. Após fixar a placa de montagem [2] conforme indicado na Fig. C, insira o cabo

exterior na placa de montagem, de cima para baixo, sob o painel de cobertura [1] e através da abertura. O restante processo de ligação é idêntico ao descrito no ponto B, 2º parágrafo.

d) Cabo exterior por baixo.
Para o efeito, desprenda a guia de cabos [9] existente no painel de cobertura [1], em baixo, ao centro. Após fixar a placa de montagem [2] conforme indicado na Fig. C, guie o cabo exterior através da abertura no painel de cobertura. O restante processo de ligação é idêntico ao descrito no ponto B, 2º parágrafo.

e) Cabo de ligação com ficha.

Ligação a uma tomada existente na proximidade, utilizando um cabo de ligação flexível com ficha. Para o efeito, desprenda a guia de cabos [9] existente no painel de cobertura [1], em baixo, ao centro. Insira o painel de cobertura, de baixo para cima, na placa de montagem. Instale o terminal de alimentação fornecido [11]. No cabo de ligação do aparelho [5], corte a ficha, descarne o isolamento do cabo e crave os terminais de protecção. Proceda do mesmo modo em relação ao cabo de ligação com ficha e introduza-o através da abertura no painel de cobertura. Ligue ambos os cabos conforme indicado na Fig. C e fixe-os com as braçadeiras de fixação [8] fornecidas. Empurre o aparelho totalmente para baixo sobre o painel de cobertura e aperte os 2 parafusos de chapa de cabeça escareada fornecidos.

Os aparelhos estão agora prontos a funcionar.

Possibilidades de ligação

Nos modelos TT 1800 e TTH 1800, accione o temporizador electrónico de curta duração. O tempo de funcionamento é de 32 segundos no modelo TT 1800 e de 4 minutos no modelo TT 1800 E.

Os aparelhos desligam-se automaticamente.

TT 1800 E, TTH 1800 E com Oxigénio Activo/Fragrância, TTH1800 E

Os aparelhos ligam-se automaticamente graças a um sistema electrónico de aproximação por infravermelhos.

A distância de ligação (distância entre a parte inferior do aparelho e as mãos e/ou a cabeça) é de cerca de 15 cm no modelo TT 1800 e de cerca de 40 cm no modelo TTH 1800 E. A sensibilidade de ligação pode ser alterada pelo técnico.

Sensor de corte de segurança

TT 1800 E, TTH 1800 E

O sistema electrónico instalado evita o funcionamento permanente em caso de cobertura do interruptor de aproximação, por exemplo por vandalismo com pastilhas elásticas.

Os modelos TT 1800 E desligam-se ao fim de 4 minutos e os modelos TTH 1800 E ao fim de 10 minutos. Após a eliminação da fonte de avaria, os secadores ficam novamente operacionais.

Regulação em altura dos secadores de cabelo Starmix

O elegante dispositivo de regulação em altura Starmix THH500/TTHH1800, com a referência 19 07 09, permite

adaptar o secador de cabelo à altura do utilizador de uma forma gradual e individual.

Desta forma, secar o cabelo é consideravelmente mais fácil para crianças e pessoas em cadeiras de rodas.

Em alternativa ao dispositivo de regulação em altura, também é possível montar dois secadores de cabelo com uma diferença de alturas

de 40 cm (o alcance máximo do interruptor de aproximação por infravermelhos é de 40 cm).

Limpeza e manutenção

Aspire a grelha de admissão de ar [6] na parte inferior do aparelho para limpar o cotão e o pó, utilizando se necessário o bico para fendas do aspirador. Remova a sujidade entranhada na grelha com uma escova.

Recomendações de segurança

• Antes de ligar o aparelho, verifique se a tensão indicada na placa de dados corresponde à da instalação da sua casa. A placa de dados encontra-se na parte inferior do aparelho.
• Proteger o aparelho no máximo com um fusível de 16 A.
• Tenha em atenção que a utilização inadequada de aparelhos eléctricos pode dar origem a perigos que poderão passar despercebidos às crianças.
• Disponibilize o presente manual de utilização aos restantes utilizadores do aparelho, para que também tomem conhecimento de todas as funções e recomendações relativas ao mesmo.
• Desligue sempre a alimentação eléctrica do aparelho antes de quaisquer intervenções e trabalhos de limpeza.

Scheme

Lista de peças sobressalentes
