MANUAL DE UTILIZADOR AirStar T-C1 M/Mw Starmix

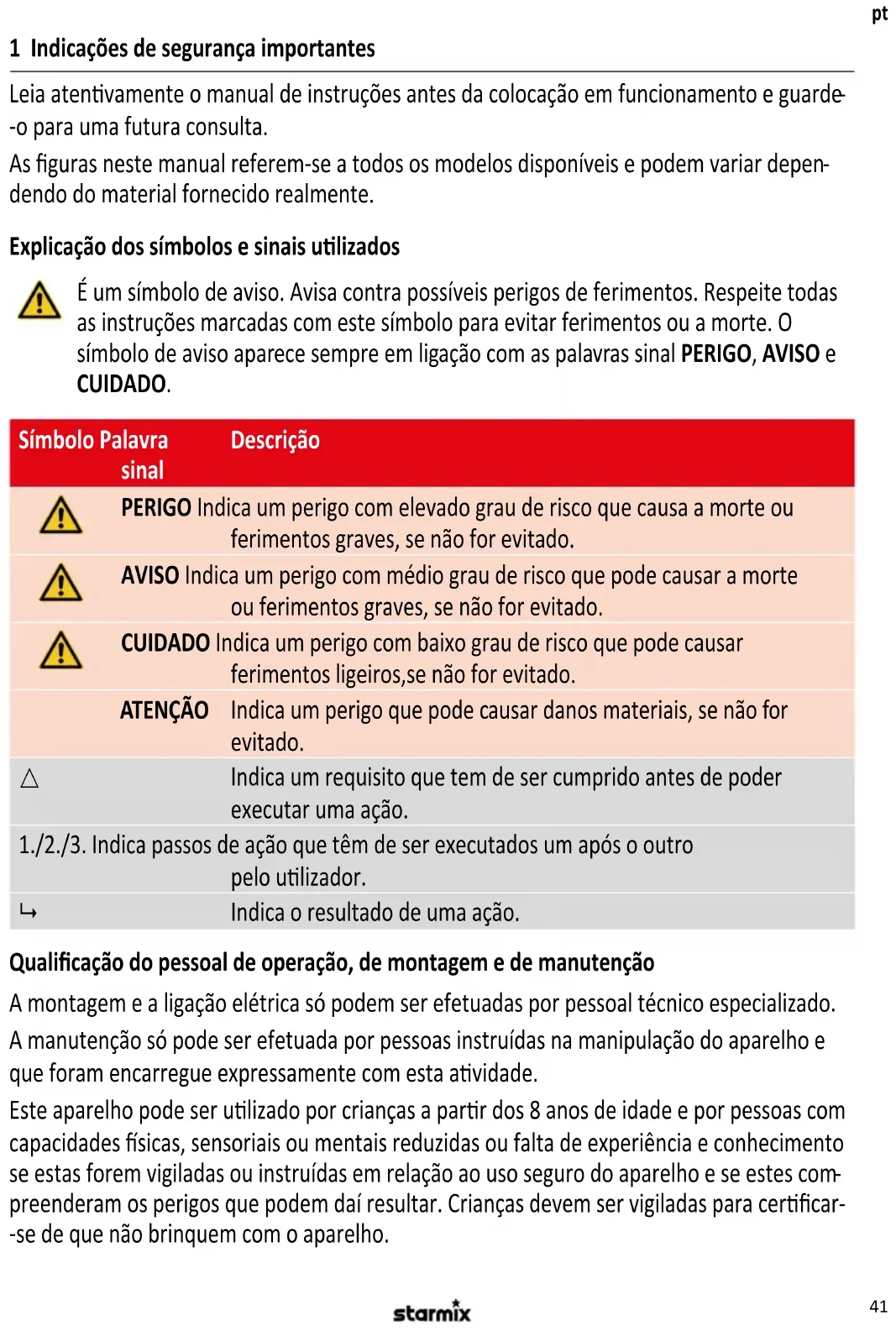

1 Indicações de segurança importantes Leia atenvamente o manual de instruções antes da colocação em funcionamento e guarde

-o para uma futura consulta. As guras neste manual referem-se a todos os modelos disponíveis e podem variar depen

dendo do material fornecido realmente. Explicação dos símbolos e sinais ulizados É um símbolo de aviso. Avisa contra possíveis perigos de ferimentos. Respeite todas as instruções marcadas com este símbolo para evitar ferimentos ou a morte. O símbolo de aviso aparece sempre em ligação com as palavras sinal PERIGO, AVISO e CUIDADO. Símbolo Palavra sinal Descrição PERIGO Indica um perigo com elevado grau de risco que causa a morte ou ferimentos graves, se não for evitado. AVISO Indica um perigo com médio grau de risco que pode causar a morte ou ferimentos graves, se não for evitado. CUIDADO Indica um perigo com baixo grau de risco que pode causar ferimentos ligeiros,se não for evitado. ATENÇÃO Indica um perigo que pode causar danos materiais, se não for evitado.

Indica um requisito que tem de ser cumprido antes de poder executar uma ação. 1./2./3. Indica passos de ação que têm de ser executados um após o outro pelo ulizador.

Indica o resultado de uma ação. Qualicação do pessoal de operação, de montagem e de manutenção A montagem e a ligação elétrica só podem ser efetuadas por pessoal técnico especializado. A manutenção só pode ser efetuada por pessoas instruídas na manipulação do aparelho e que foram encarregue expressamente com esta avidade. Este aparelho pode ser ulizado por crianças a parr dos 8 anos de idade e por pessoas com capacidades sicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento se estas forem vigiladas ou instruídas em relação ao uso seguro do aparelho e se estes com

preenderam os perigos que podem daí resultar. Crianças devem ser vigiladas para cercar- -se de que não brinquem com o aparelho.42

Ulização correta O aparelho serve para secar rapidamente as mãos (modelo T-C1 M / T-C1 Mw) e os cabelos (modelo TH-C1 M / TH-C1 Mw). O aparelho desna-se para o uso comercial, por exemplo, para a ulização em hotéis, pisci

nas, ginásios, spas, saunas, instuições públicas, na indústria e no comércio. O fabricante não se responsabiliza por danos que resultam de ulização ou reparação incor

reta. Evitar perigos devido a choque elétrico A tensão indicada na placa de idencação tem de corresponder coma tensão nominal. Ligue o aspirador apenas a uma tomada sucientemente protegida. O cabo de alimentação não pode ser puxado por cima de arrestas vivas, dobrado ou enta

lado. Substua o cabo de alimentação danicado apenas pelo modelo indicado no capítulo Dados técnicos. Não coloque o aparelho e os acessórios em funcionamento nos seguintes casos: – Cabo de alimentação com defeito ou ssurado – O aparelho está visivelmente danicado, p. ex., devido a ssuras na caixa – Em caso de suspeita de um defeito invisível, p. ex. depois de uma queda ou de um choque Nos seguintes casos, rere a cha da tomada, desligue o disjuntor ou rere o fusível: – Quando o aparelho produzir ruídos estranhos – Antes de cada manutenção ou limpeza Ao rerar a cha da tomada, puxe apenas na cha e não no cabo de alimentação. Nunca pegue a cha com as mão molhadas. Evitar perigos durante a instalação Para a instalação e o funcionamento do aparelho respeite: – Regulamentos nacionais e regionais – Regras e direvas técnicas – Disposições das autoridades locais Evitar perigos durante o funcionamento Não opere o aparelho em espaços com vapores e gases tóxicos, explosivos ou inamáveis ou com ar poluído de forma microbiológica. Não insera objetos para dentro de aberturas do aparelho. Não cubra o aparelho ou coloque objetos em cima dele. Evitar perigos na manutenção e reparação Mande efetuar as reparações apenas por um técnico. Ulize apenas acessórios e peças sobresselentes originais.43

2 Estrutura do aparelho Ver g. A 1 Aparelho 5 Grelha de aspiração de ar 2 Placa de montagem 6 Parafuso de xação 3 Sensor 7 Filtro de proteção do motor 4 Aberturas de descarga 3 Montagem Desembalar

1. Rere todas as peças da embalagem.

Material fornecido: 1 aparelho 1 chave Allen TX25 4 parafusos 1 matriz de perfuração 4 buchas 1 manual de instruções Montar o aparelho Ver g. B, C, D, E. CUIDADO Material de montagem e ferramenta inadequada! Perigo de ferimentos devido à queda do aparelho. Antes da montagem:

1. Verique se os parafusos e as buchas fornecidas com o aparelho são adequados para a base.

2. Fornece ferramenta adequada para a montagem.

Preparação (ver g. B, C,):

1. Selecione uma parede com base estável e resistente.

2. Observe a altura de montagem e as distâncias mínimas.

3. Fornece material de xação adequado para a montagem na parede.

Rerar a tampa do aparelho (ver g. D):

1. Solte os dois parafusos de xação superiores da tampa.

2. Solte os dois parafusos de xação inferiores da tampa.

3. Rere a tampa da placa de montagem.

4. Solte o o do condutor de proteção (PE) da tampa no terminal. ATENÇÃO! Não abra o parafuso na caixa

metálica. Fixar a placa de montagem na parede. (Ver g. E, F):

1. Segure a matriz de perfuração ou a placa de montagem na parede e marque os furos.

3. Coloque o cabo de ligação elétrica na calha da placa de montagem (ver g. F), e xe a placa de montagem

Ligar o aparelho na alimentação elétrica Ver g. G, H Observe as seguintes condições para a ligação elétrica: – Ligue o aparelho só a uma tomada de corrente com terra corretamente instalada. – Em caso de ligação xa: A linha de alimentação tem de possuir de um disposivo de corte, por exemplo, um disjuntor que pode ser desligado ou um fusível enroscável. – Ligue o aparelho a uma linha de alimentação elétrica com condutor e disjuntor diferencial. – Não ligue outros consumidores à linha de alimentação elétrica do aparelho. PERIGO Linha de alimentação elétrica e componentes do aparelho sob tensão! Em caso de contacto existe o perigo de um choque elétrico fatal. Antes de efetuar qualquer trabalho no aparelho:

1. Rere a cha da tomada. Em caso de ligação xa: Desligue o disjuntor ou rere o fusível.

2. Protege contra uma religação involuntária.

Ligar os cabos elétricos (ver g. G):

1. Aparafuse o o do condutor de proteção da tampa na terminal de ligação na placa de montagem.

2. Ligue a linha de alimentação elétrica no borne de ligação.

3. Coloque e xe a linha de alimentação elétrica no alívio de tensão.

Colocar a tampa no aparelho (ver g. H):

1. Coloque a tampa no aparelho. ATENÇÃO! Não danique o o do condutor de proteção. Preste atenção para

que o ltro de proteção do motor esteja bem xado (ver g. A, Pos. 7).

2. Aparafuse os dois parafusos de xação inferiores da tampa.

3. Aparafuse os dois parafusos de xação superiores da tampa.

4. Coloque a cha na tomada, ligue o disjuntor ou coloque o fusível.

4 Colocação em funcionamento Observar antes da primeira colocação em funcionamento Cerque-se de que os seguintes requisitos estão cumpridos: r As distâncias de segurança foram cumpridas de acordo com a norma DIN. r A alimentação elétrica está corretamente ligada. r Todos os ltros estão colocados e não danicados. Ligar e desligar A ligação e desligação do aparelho são efetuadas sem contacto através do sensor:

1. Coloque as mãos ou a cabeça por baixo da abertura de descara do aparelho.

9 O sensor liga automacamente o aparelho. 9 O aparelho desliga-se assim que as mão ou a cabeça são reradas da zona de captação do sensor. 9 O aparelho desliga-se automacamente caso as mão ou a cabeça permanecem tempo a mais na zona de captação do sensor: Secador de mãos: 35 segundos Secador de cabelos: 4 minutos45

Disposivos de segurança O secador de mão possui dos seguintes disposivos de segurança: – Desligação de segurança do sensor depois de 35 segundos – Limitador de temperatura de segurança em caso de sobreaquecimento, por exemplo, em caso de abertura de descarga entupida – Fusível térmico que funde em caso de sobreaquecimento O secador de cabelos possui dos seguintes disposivos de segurança: – Desligação de segurança dos sensor depois de cerca de 4 minutos, por exemplo, em caso de vandalismo com paslha – Limitador de temperatura de segurança em caso de sobreaquecimento, por exemplo, em caso de abertura de descarga entupida – Fusível térmico que funde em caso de sobreaquecimento 5 Comportamento em caso de emergência Em caso de perigo de fogo, choque elétrico, danicação mecânica, estados de funcionamento inabituais ou ulização indevida, proceda da seguinte maneira:

1. Rere a cha da tomada. Em caso de ligação xa: Desligue o disjuntor ou rere o fusível.

2. Protege contra uma religação involuntária.

6 Procura do erro e reparação Falha Causa Reparação O aparelho não arranca Sensor sujo Liberte o sensor de sujidades e limpe-o com um pano húmido Fusível disparou Ligue o disjuntor ou substua o fusível de rosca Sobreaquecimento devido à abertura de descarga entupida Limpar a abertura de descarga, deixe arrefecer o aparelho O fusível térmico que funde disparou Mande substuir o fusível térmico que funde pela assistência técnica Potência de ar insuciente Grelha de aspiração de ar suja Limpar a grelha de aspiração de ar Não efetuar outras intervenções, contacte a assistência técnica. 7 Manutenção Limpar a grelha de aspiração de ar Ver g. I Limpe a grelha de aspiração de ar regularmente, no mínimo a cada 6 meses. A limpeza da grelha de aspiração de ar só pode ser efetuada por técnicos formados.46

PERIGO Linha de alimentação elétrica e componentes do aparelho sob tensão! Em caso de contacto existe o perigo de um choque elétrico fatal. Antes de efetuar qualquer trabalho no aparelho:

1. Rere a cha da tomada. Em caso de ligação xa: Desligue o disjuntor ou rere o fusível.

2. Protege contra uma religação involuntária.

Rerar a tampa do aparelho:

1. Rere a cha da tomada. Em caso de ligação xa: Desligue o disjuntor ou rere o fusível.

2. Solte os dois parafusos de xação superiores da tampa.

3. Solte os dois parafusos de xação inferiores da tampa.

4. Rere a tampa da placa de montagem.

5. Solte o o do condutor de proteção (PE) da tampa no terminal. ATENÇÃO! Não abra o parafuso na caixa

metálica. Limpar a grelha de aspiração de ar:

1. Desaparafuse o parafuso de segurança da grelha de aspiração de ar na parte inferior do aparelho.

2. Rere a grelha de aspiração de ar pela parte inferior do aparelho.

3. Limpe a grelha de aspiração de ar de pelos e outras sujidades que colam.

4. Coloque pela parte inferior a grelha de aspiração de ar para dentro do aparelho.

5. Fixe a grelha de aspiração de ar com o parafuso de segurança.

Coloque a tampa no aparelho:

1. Coloque a tampa no aparelho. ATENÇÃO! Não danique o o do condutor de proteção. Preste atenção para

que o ltro de proteção do motor esteja bem xado (ver g. A, Pos. 7).

2. Aparafuse os dois parafusos de xação inferiores da tampa.

3. Aparafuse os dois parafusos de xação superiores da tampa.

4. Coloque a cha na tomada, ligue o disjuntor ou coloque o fusível.

Limpar o aparelho Não limpe o aparelho com equipamento de limpeza a alta pressão. Ulize para a limpeza só um pano húmido e detergente suave. Ácido, acetona ou solventes podem danicar a caixa ou componentes do aparelho. 8 Eliminação Os aparelhos em nal de vida contém materiais valiosos, adequados à reciclagem. Não colocar o aspirador no lixo domésco normal. Eliminá-lo em locais de recolha adequados, por exemplo, nos ecocentros municipais.47

9 Dados técnicos T-C1 (M / Mw) TH-C1 (M / Mw) Tensão V 220-240 220-240 Frequência Hz 50/60 50/60 Consumo de corrente (máx.) W 1550

Potência de aquecimento W 550

Potência do motor W 1000

Velocidade do ar m/s 87

Classe de proteção I

Tipo de proteção IP 23

Tempo de secagem relavo s 17 Largura mm 280

10 Declaração de conformidade CE Declaração de conformidade CE Declaramos que a máquina a seguir designada corresponde às exigências de segurança e de saúde básicas estabelecidas nas Direcvas CE por quanto concerne à sua concepção e ao po de construção assim como na versão lançada no mercado. Se houver qualquer modicação na máquina sem o nosso consenmento prévio, a presente declaração perderá a validade. Produto: Secadores para mãos e cabelo Tipo: AirStar O po de construção do aparelho cumpre as seguintes disposições aplicáveis: Direcva CE CEM 2014/30/UE 2014/35/UE RoHS 2011/65/UE Normas harmonizadas aplicadas: EN 60335-1:2012 EN 60335-1:2012/AC:2014 EN 60335-1:2012/A11:2014 EN 60335-2-23:2003+A1+A11+A11/AC+A2:2015 EN 62233:2008 EN 62233 Ber.1:2008 EN 61000-3-2:2014 EN 61000-3-3:2013 Normas e especicações técnicas nacionais aplicadas: DIN EN 55014-1 (VDE 0875-14-1):2018-08 EN 55014-1:2017 DIN EN 55014-2 (VDE 0875-14-2):2016-01 EN 55014-2:2015

DIN EN 62233 Ber.1 (VDE 0700-366 Ber.1):2009-04 Responsável pela documentação: ELECTROSTAR GmbH, Hans-Zinser-Str. 1-3, 73061 Ebersbach/Fils, Germany
