Zīmols	Starmix
Modelis	AirStar T-C1 M/Mw
Produkta veids	Roku žāvētājs
Izmantošana	Komerciāla lietošana (viesnīcas, sporta zāles u.c.)
Izmēri (G x P x A)	280 x 182 x 293 mm
Svars	4,0 kg
Spriegums	220-240 V ~ 50/60 Hz
Maksimālā patērētā jauda	1550 W
Sildīšanas jauda	550 W
Motora jauda	1000 W
Gaisa plūsma	38 l/s
Gaisa ātrums	87 m/s
Žāvēšanas laiks	17 sekundes (relatīvs)
Troksnis	76 dB(A)
Aizsardzības klase	I
Aizsardzības pakāpe (IP)	23
Iedarbināšana	Bezkontakta infrasarkanais sensors
Automātiska izslēgšana	Pēc 35 sekundēm (roku žāvētājs)
Drošības ierīces	Temperatūras ierobežotājs, termiskais drošinātājs, sensora izslēgšana
Apkope	Iesūkšanas režģa tīrīšana ik pēc 6 mēnešiem profesionālim
Barošanas kabelis	H05VV-F 3G1
Pieslēgums	Kontaktdakša ar zemējumu vai fiksēts pieslēgums ar automātisko slēdzi

Bieži uzdotie jautājumi - AirStar T-C1 M/Mw Starmix

Kā uzstādīt AirStar T-C1 roku žāvētāju?

Uzstādīšana jāveic kvalificētam profesionālim. Izmantojiet piegādāto urbšanas šablonu, lai atzīmētu caurumus, piestipriniet montāžas plāksni pie sienas, pēc tam pievienojiet barošanas kabeli spailēm, ievērojot aizsargvadu. Visbeidzot, uzlieciet vāku un pievelciet skrūves.

Kā tīrīt gaisa iesūkšanas režģi?

Atvienojiet ierīci vai izslēdziet automātisko slēdzi. Noņemiet vāku, atvienojiet zemējuma vadu (PE), pēc tam atskrūvējiet iesūkšanas režģi ierīces apakšā. Notīriet to ar mitru drānu un ievietojiet atpakaļ. Tīrīšana jāveic ik pēc 6 mēnešiem profesionālim.

Ko darīt, ja roku žāvētājs neieslēdzas?

Vispirms pārbaudiet, vai sensors nav netīrs (notīriet to ar mitru drānu). Pārbaudiet arī, vai automātiskais slēdzis vai drošinātājs nav izsitis. Ja gaisa izvads ir aizsērējis, notīriet to un ļaujiet atdzist. Ja problēma turpinās, termiskais drošinātājs var būt bojāts: sazinieties ar pēcpārdošanas servisu.

Kādi drošības noteikumi jāievēro?

Nekad neizmantojiet ierīci vidē, kurā ir sprādzienbīstamas gāzes. Neievietojiet priekšmetus atverēs. Atvienojiet pirms jebkādas tīrīšanas vai apkopes veikšanas. Elektroinstalācija jāveic profesionālim ar diferenciālo automātisko slēdzi.

Cik ilgi nepieciešams, lai izžāvētu rokas?

Relatīvais žāvēšanas laiks ir aptuveni 17 sekundes, pateicoties gaisa plūsmai 38 l/s un ātrumam 87 m/s.

Vai es varu izmantot ierīci matu žāvēšanai?

Šis modelis (AirStar T-C1 M/Mw) ir paredzēts tikai rokām. Versija TH-C1 ir paredzēta matiem. Skatiet instrukciju par saderīgiem modeļiem.

Kāds ir ierīces trokšņa līmenis?

Trokšņa līmenis ir 76 dB(A), kas atbilst diezgan klusai darbībai komerciālai lietošanai.

Kā darbojas sensors?

Infrasarkanais sensors nosaka roku klātbūtni zem gaisa izvada un automātiski iedarbina motoru. Izslēgšana notiek automātiski, kad rokas tiek noņemtas vai pēc 35 sekunžu nepārtrauktas darbības.

Kādas ir drošības ierīces pārkaršanas gadījumā?

Ierīce ir aprīkota ar drošības temperatūras ierobežotāju un termisko drošinātāju. Ja gaisa izvads ir bloķēts, ierobežotājs izslēdz sildīšanu, lai novērstu ugunsgrēka risku.

Kur es varu atrast rezerves daļas?

Izmantojiet tikai oriģinālos Starmix piederumus un rezerves daļas. Remontam sazinieties ar pilnvarotu pēcpārdošanas servisu. Varat arī skatīt instrukcijā atsauces.

LIETOŠANAS INSTRUKCIJA AirStar T-C1 M/Mw Starmix

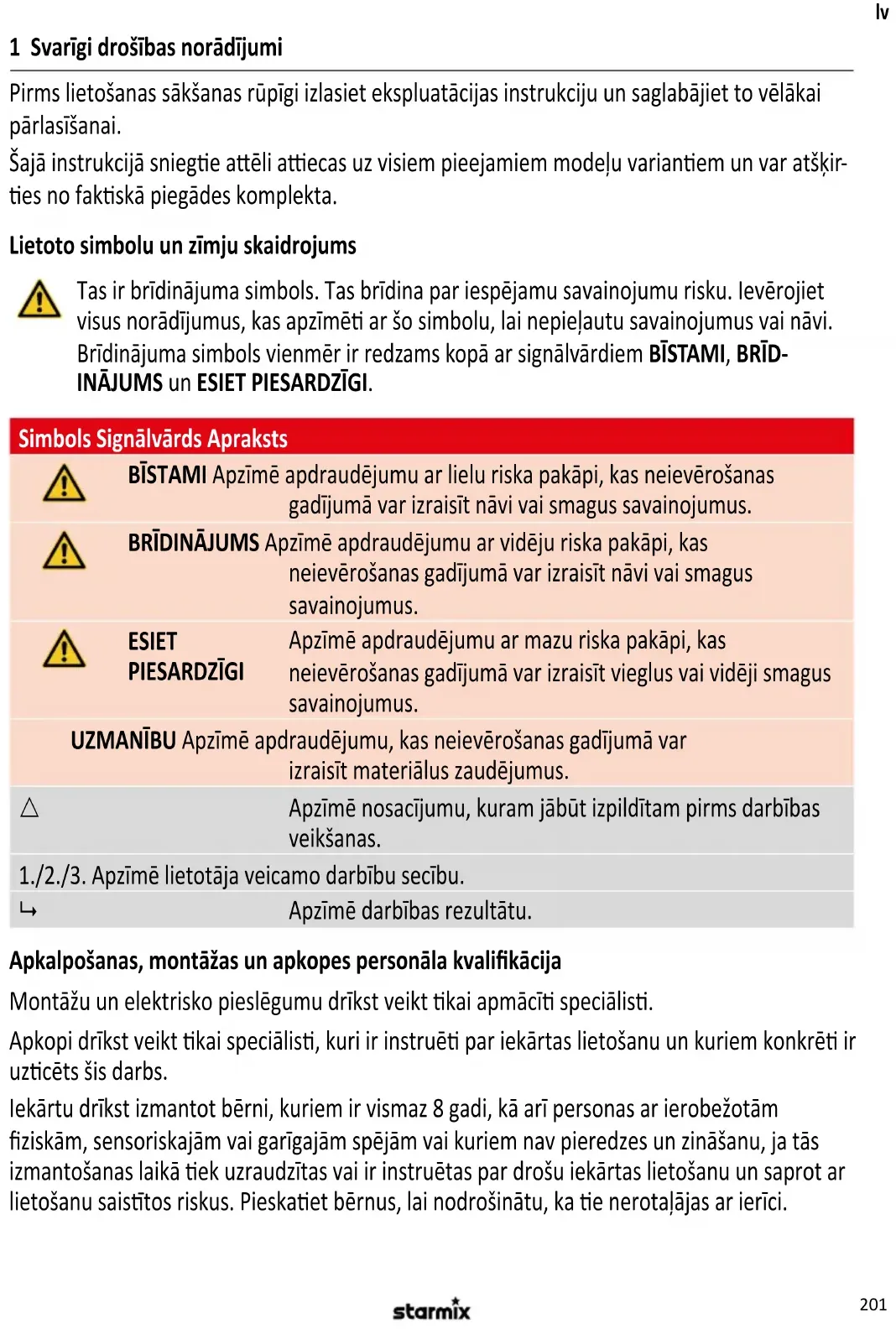

LV Lietošanas instrukcija (origināls) 201

1 Svarīgi drošības norādījumi

Pirms lietošanas sākšanas rūpīgi izlasiet ekspluatācijas instrukciju un saglabājiet to vēlākai pārlasīšanai.

Šajā instrukcijā sniegtie attēli attiecas uz visiem pieejamiem modelu variantiem un var atškirties no faktiskā piegādes komplekta.

Lietoto simbolu un zīmju skaidrojums

Tas ir brīdinājuma simbols. Tas brīdina par iespējamu savainojumu risku. levērojiet visus norādījumus, kas apzīmēti ar šo simbolu, lai nepieļautu savainojumus vai nāvi. Brīdinājuma simbols vienmēr ir redzams kopā ar signālvārdiem BĪSTAMI, BRĪDINĀJUMS un ESIET PIESARDZĪGI.

Simbols Signālvārds Apraksts
	BĪSTAMI Apzīmē apdraudējumu ar lielu riska pakāpi, kas neievērošanas gadījumā var izraisīt nāvi vai smagus savainojumus.
	BRĪDINĀJUMS Apzīmē apdraudējumu ar vidēju riska pakāpi, kas neievērošanas gadījumā var izraisīt nāvi vai smagus savainojumus.
	ESIET Apzīmē apdraudējumu ar mazu riska pakāpi, kas neievērošanas gadījumā var izraisīt vieglus vai vidēji smagus savainojumus.
UZMANĪBU Apzīmē apdraudējumu, kas neievērošanas gadījumā var izraisīt materiālus zaudējumus.
△	Apzīmē nosacījumu, kuram jābūt izpildītam pirms darbības veikšanas.
1./2./3. Apzīmē lietotāja veicamo darbību secību.
↳	Apzīmē darbības rezultātu.

Apkalpošanas, montāžas un apkopes personāla kvalifikācija

Montāžu un elektrisko pieslēgumu drīkst veikt tikai apmācīti speciālisti.

Apkopi drīkst veikt tikai speciālisti, kuri ir instruēti par iekārtas lietošanu un kuriem konkrēti ir uzticēts šis darbs.

Iekārtu drīkst izmantot bērni, kuriem ir vismaz 8 gadi, kā arī personas ar ierobežotām fiziskām, sensoriskajām vai garīgajām spējām vai kuriem nav pieredzes un zināšanu, ja tās izmantošanas laikā tiek uzraudzītas vai ir instruētas par drošu iekārtas lietošanu un saprot ar lietošanu saistītos riskus. Pieskatiet bērnus, lai nodrošinātu, ka tie nerotalājas ar ierīci.

lv

Noteikumiem atbilstoša lietošana

lekārta ir paredzēta ātrai roku žāvēšanai (modelis T-C1 M / T-C1 Mw) un matu žāvēšanai (mə delis TH-C1 M / TH-C1 Mw).

lekārta ir paredzēta komerciālai izmantošanai, piemēram, lietošanai viesnīcās, baseinos, fitnesa studijās, spa centros, saunās, publiskās iestādēs, rūpniecībā un amatniecībā.

Ražotājs nav atbildīgs par zaudējumiem, kas radušies, ierīci izmantojot citiem mērķiem, nepareizas lietošanas rezultātā vai nepareizi veicot remontu.

Strāvas trieciena riska novēršana

Datu plāksnītē norādītajam spriegumam jābūt vienādam ar elektrotīkla spriegumu. Pieslē-dziet putekļsūcēju tikai kontaktligzdai ar pietiekamu drošinātāju.

Elektrotikla pieslēguma vads nedrīkst stiepties pāri asām škautnēm, tikt salocīts vai iespiests. Bojātu elektrotikla pieslēguma vadu drīkst nomainīt tikai ar nodalā “Tehniskie dati” norādītā tipa vadu.

Nesāciet lietot iekārtu, ieskaitot piederumus, šādos gadījumos:

– Tīkla pieslēguma vads ir bojāts vai ir ieplīsis
– lekārta ir redzami bojāta, piemēram, ar plīsumiem korpusā
- Ja ir aizdomas par neredzamu bojājumu, piemēram, pēc kritiena vai sitiena

Šādos gadījumos izvelciet kontaktdakšu, izslēdziet automātisko drošinātāju vai izgrieziet drošinātāju:

– Ja iekārta rada neierastus trokšņus
– Pirms katras apkopes vai tīrīšanas

Atvienojot no elektrotikla, velciet tikai aiz kontaktdakšas un nekad aiz elektrotikla pieslēguma vada. Nekad nesatveriet kontaktdakšu ar slapjām rokām.

Izvairīšanās no apdraudējuma instalācijas laikā

lekārtas instalācijas un lietošanas laikā ievērojiet:

– Valsts un regionālos noteikumus
– Tehniskos noteikumus un direktīvas
– Vietējo iestāžu noteikumus

Izvairīšanās no apdraudējuma lietošanas laikā

lekārtu nelietojiet telpās ar indīgiem, sprādzienbīstamiem vai degošiem tvaikiem un gāzēm, vai mikrobiologiski piesārņotā gaisā. lekārtas atverēs neievietojiet nekādus priekšmetus. lekārtu neapklājiet vai nenovietojiet uz tās priekšmetus.

Risku novēršana apkopes un remonta laikā

Remontu drīkst veikt tikai speciālisti. Izmantojiet tikai oriģinālos piederumus un rezerves daļas.

2 lekārtas uzbūve

Skatīt A att.

1 lekārta 5 Gaisa iesūkšanas režgis
2 Montāžas plāksne 6 Drošības skrūve
3 Sensors 7 Motora aizsargfiltrs
4 Izpūšanas atveres

3 Montāža

Izpakošana

1. No iepakojuma iznemiet visas detalas.

Piegãdes apjoms:

1 iekārta 1 L veida skrūvgriezis TX25
4 skrūves 1 urbumu šablons
4 dībeli 1 lietošanas instrukcija

lekārtas montāža

Skatīt B, C, D, E att.

ESIET PIESARDZİGI

Nepiemēroti montāžas materiāli un instrumenti!

Savainošanās risks, nokrītot iekārtai.

Pirms montāžas:

1. Pārbaudiet, vai ar iekārtu piegādātās skrūves un dībeli ir piemēroti pamatnei.
2. Sagatavojiet montāžai piemērotus instrumentus.

Sagatavošana (skatīt B, C att.):

1. Izvēlieties sienu ar stabilu, izturīgu pamatni.
2. Nemiet vērā montāžas augstumu un minimālos attālumus.
3. Sagatavojiet montāžai pie sienas piemērotus stiprināšanas materiālus.

Pārsega noņemšana no iekārtas (skatīt D att.):

1. No pārsega atskrūvējiet abas augšējās stiprinājuma skrūves.
2. No pārsega atskrūvējiet abas apakšējās stiprinājuma skrūves.
3. No montāžas plāksnes noņemiet pārsegu.
4. Pârsega aizsargvada dzîslu (PE) atbrîvojiet no pieslēguma spailes. UZMANĪBU! Neatveriet skrūvi pie metāla korpusa.

Montāžas plāksnes piestiprināšana pie sienas (skatīt E, F att.):

1. Urbšanas šablonu vai montāžas plāksni turiet pie sienas un atzīmējiet urbuma vietas.
2. Izveidojiet urbumus.
3. Elektriskā pieslēguma vadu ievietojiet montāžas plāksnes kabeļu vadotnē (skatīt F att.) un montāžas plāksni piestipriniet pie sienas.

Iekārtas pieslēgšana pie sprieguma padeves

Skatīt G, H att.

Elektrības pieslēgumam ievērojiet šādus nosacījumus:

• Pieslēdziet iekārtu tikai pie noteikumiem atbilstoši instalētas kontaktligzdas ar aizsargkontaktu.
• Fiksētam pieslēgumam: Vadiem ir jābūt atslēgšanas drošinātājam, piemēram, izslēdzamam automātiskajam drošinātājam vai skrūvējamam drošinātājam.
• Pieslēdziet iekārtu pie elektriskā vada ar aizsargvadu un noplūdes strāvas aizsargslēdzi.
  – Pie iekārtas elektrības vada nepieslēdziet citus patērētājus.

BĪSTAMI

Zem sprieguma esoši elektriskie vadi un iekārtas mezgli!

Pieskaroties nāvējoša strāvas trieciena apdraudējums.

Pirms visiem darbiem pie iekārtas:

1. Izvelciet kontaktdakšu. Fiksētam pieslēgumam: Izslēdziet automātisko drošinātāju vai izgrieziet drošinātāju.
2. Nodrošiniet pret neapzinātu atkārtotu ieslēgšanu.

Elektrības vadu piestiprināšana (skatīt G att.):

1. Pârsega aizsargvada dzīslu pieskrūvējiet pie pieslēguma spailes uz montāžas plāksnes.
2. Pie pieslēguma spailes pieslēdziet elektrības vadu.
3. Elektrības vadu ievietojiet un nofiksējiet kabela ievadā.

Pārsega uzlikšana uz iekārtas (skatīt H att.):

1. Uz iekārtas uzlieciet pārsegu. UZMANĪBU! Nesabojājiet aizsargvada dzīslu. Pievērsiet uzmanību pareizai motora aizsargfiltra pozīcijai (A att., 7. poz.).
2. Pārsegam pieskrūvējiet abas apakšējās stiprinājuma skrūves.
3. Pārsegam pieskrūvējiet abas augšējās stiprinājuma skrūves.
4. Kontaktdakšu ievietojiet kontaktligzdā, ieslēdziet automātisko drošinātāju vai ieskrūvējiet drošinātāju.

4 Lietošanas sākšana

Pirms pirmreizējās lietošanas sākšanas ievērojiet

Pārliecinieties, ka ir izpildīti šādi priekšnosacījumi:

△ Ir ievēroti drošības attālumi atbilstoši DIN.
△ Ir pareizi pieslēgta elektroapgāde.
△ Ir ievietoti visi filtri, un tie nav bojāti.

leslēgšana un izslēgšana

lekārtas ieslēgšana un izslēgšana notiek bez pieskāriena ar sensoru:

1. Turiet rokas vai galvu zem iekārtas izpūšanas atveres.

→ Sensors automātiski ieslēdz iekārtu.

→ lekārta izslēdzas, tiklīdz no sensora zonas tiek izņemtas rokas vai galva.
→ lekārta automātiski izslēdzas, ja rokas vai galva ilgāku laiku atrodas sensora zonā:
Roku žāvētājs: 35 sekundes
Fēns: 4 minūtes

Drošības ierīces

Roku žāvētājam ir šādas drošības ierīces:

– Sensorsa drošības izslēgšana pēc 35 sekundēm

- Drošības temperatūras ierobežotājs pārkaršanas gadījumā, piemēram, ja ir nosprostota izpūšanas atvere

– Siltuma kūstošais drošinātājs pārkaršanas gadījumā

Fēnam ir šādas drošības ierīces:

• Sensora drošības izslēgšana pēc apm. 4 minūtēm, piemēram, pēc vandālisma ar košļājamo gumiju
• Drošības temperatūras ierobežotājs pārkaršanas gadījumā, piemēram, ja ir nosprostota izpūšanas atvere
  – Siltuma küstošais drošinātājs pārkaršanas gadījumā

5 Rīcība ārkārtas gadījumā

Ugunsgrēka, elektriskā trieciena, mehānisku bojājumu, neparastu darbības stāvokļu un nepareizas izmantošanas gadījumā rīkojieties šādi:

1. Izvelciet kontaktdakšu. Fiksētam pieslēgumam: Izslēdziet automatisko drošinātāju vai izgrieziet drošinātāju.
2. Nodrošiniet pret neapzinātu atkārtotu ieslēgšanu.

6 Klūdu meklēšana un remonts

Traucējums lemesls Novēršana
lekārta nesāk darboties	Netīrs sensors	Atbrīvojiet sensoru no netīrumiem un notīriet ar mitru salveti
	Ir nostrādājis drošinātājs leslēdziet automātisko drošinātāju vai nomainiet skrūvējamo drošinātāju
	Pārkaršana aizsērējušas izpūšanas atveres dēļ	Iztīriet izpūšanas atveri, ľaujiet iekārtai atdzist
	Ir iedarbojies siltuma kūstošais drošinātājs	Siltuma kūstošais drošinātājs jānomaina klientu apkalpošanas dienestam
Gaisa jauda nav pietiekama	Gaisa iesūkšanas režgis netīrs	Iztīriet gaisa iesūkšanas režgi

Neveiciet citas darbības, bet gan sazinieties ar klientu apkalpošanas dienestu.

7 Apkope

Gaisa iesūkšanas režga tīrīšana

Skatīt l att.

Regulāri, vismaz reizi 6 mēnešos, tīriet gaisa iesūkšanas režgi. Gaisa iesūkšanas režga tīrīšanu drīkst veikt tikai apmācīti speciālisti.

BİSTAMI

Zem sprieguma esoši elektriskie vadi un iekārtas mezgli!

Pieskaroties nāvējoša strāvas trieciena apdraudējums.

Pirms visiem darbiem pie iekārtas:

1. Izvelciet kontaktdakšu. Fiksētam pieslēgumam: Izslēdziet automātisko drošinātāju vai izgrieziet drošinātāju.
2. Nodrošiniet pret neapzinātu atkārtotu ieslēgšanu.

Pārsega noņemšana no iekārtas:

1. Izvelciet kontaktdakšu. Fiksētam pieslēgumam: Izslēdziet automātisko drošinātāju vai izgrieziet drošinātāju.
2. No pārsega atskrūvējiet abas augšējās stiprinājuma skrūves.
3. No pārsega atskrūvējiet abas apakšējās stiprinājuma skrūves.
4. No montāžas plāksnes noņemiet pārsegu.
5. Pärsega aizsargvada dzīslu (PE) atbrīvojiet no pieslēguma spailes. UZMANĪBU! Neatveriet skrūvi pie metāla korpusa.

Gaisa iesūkšanas režga tīrīšana:

1. No gaisa iesūkšanas režga iekārtas apakšmalā izskrūvējiet drošības skrūvi.
2. No iekārtas uz leju izvelciet gaisa iesūkšanas režgi.
3. Gaisa iesūkšanas režgi iztīriet no plūksnām un piekaltušiem netīrumiem.
4. Gaisa iesūkšanas režgi no apakšas iebīdiet iekārtā.
5. Gaisa iesūkšanas režgi nofiksējiet ar drošības skrūvi.

Pārsega uzlikšana uz iekārtas:

1. Uz iekārtas uzlieciet pārsegu. UZMANĪBU! Nesabojājiet aizsargvada dzīslu. Pievērsiet uzmanību pareizai motora aizsargfiltra pozīcijai (A att., 7. poz.).
2. Pārsegam pieskrūvējiet abas apakšējās stiprinājuma skrūves.
3. Pārsegam pieskrūvējiet abas augšējās stiprinājuma skrūves.
4. Kontaktdakšu ievietojiet kontaktligzdā, ieslēdziet automatisko drošinātāju vai ieskrūvējiet drošinātāju.

lekārtas tīrīšana

Iekārtu netīriet ar augstspiediena tīrītāju. Tīrīšanai izmantojiet tikai mitru salveti un maigu tīrīšanas līdzekli. Skābe, acetons vai škīdinātājs var bojāt korpusu vai iekārtas detaļas.

8 Atbrīvošanās no nolietotajiem izstrādājumiem

Novecojušas ierīces satur vērtīgus materiālus, kas ir piemēroti otrreizējai pārstrādei. Neizmetiet putekļu sūcēju kopā ar parastiem sadzīves atkritumiem, bet gan atbilstoši likvidējiet to, izmantojot savākšanas sistēmu, piem., vietējās pašvaldības savākšanas punktu.

9 Tehniskie dati

		T-C1 (M / Mw) TH-C1 (M / Mw)
Spriegums V 220-240			220-240
Frekvence Hz 50/60			50/60
Jaudas patēriņš (maks.) W 1550			900
Drošinātājs A 16			16
Sildīšanas jauda W 550			400
Motora jauda W 1000			500
Gaisa plūsma l/s 38			22
Gaisa ātrums m/s 87			50
Skalums	dB(A)	76	76
Aizsardzības klase		I	I
Aizsardzības veids	IP	23	23
Relatīvais žāvēšanas laiks	s	17
Platums	mm	280	280
Dziļums	mm	182	182
Augustums	mm	293	293
Svars	kg	4,0	4,0

Barošanas kabelis: H05VV-F3G1

10 EK atbilstības deklarācija

EK atbilstības deklarācija
Ar šo mēs paziņojam, ka turpmāk minētā iekārta, pamatojoties uz tās konstrukciju un izgatavošanas eidu,kā arī mūsu apgrozībā laistajā izpildījumā atbilst ES direktīvu attiecīgajām galvenajām drošības un veselības aizsardzības prasībām. lekārtā izdarot ar mums nesaskaņotas izmaiņas, šis paziņojums zaudē savu spēku.
Izstrādājums: Karstā gaisa roku un matu žāvētājs
Tips: AirStar
Ierīču konstrukcija atbilst šādiemattiecīgajiem noteikumiem:	EK EMS direktīvai 2014/30/ES2014/35/ESRoHS 2011/65/ES
Piemērotās harmonizētās normas: EN 60335-1:2012EN 60335-1:2012/AC:2014 EN 60335-1:2012/A11:2014EN 60335-2-23:2003+A1+A11+A11/AC+A2:2015EN 62233:2008 EN 62233 Ber.1:2008EN 61000-3-2:2014EN 61000-3-3:2013
Pielietotie starptautiskie standartiuntehniskā specifikācija:	DIN EN 55014-1 (VDE 0875-14-1):2018-08 EN 55014-1:2017DIN EN 55014-2 (VDE 0875-14-2):2016-01 EN 55014-2:2015DIN EN 60335-1 (VDE 0700-1):2012-10DIN EN 60335-1 Ber.1 (VDE 0700-1 Ber.1):2014-04DIN EN 60335-1/A13 (VDE 0700-1/A13):2018-07EN 60335-1:2012/A13:2017DIN EN 61000-3-2 (VDE 0838-2):2015-03DIN EN 61000-3-3 (VDE 0838-3):2014-03DIN EN 60335-2-23 (VDE 0700-23):2015-06DIN EN 62233 (VDE 0700-366):2008-11DIN EN 62233 Ber.1 (VDE 0700-366 Ber.1):2009-04
Par dokumentāciju sastādīšanu atbildīgāpersona	ELECTROSTAR GmbH, Hans-Zinser-Str. 1-3,73061 Ebersbach/Fils, Germany
25.07.2019	Carsten GresserHead of Quality Assurance
