KÄYTTÖOHJE AirStar T-C1 M/Mw Starmix

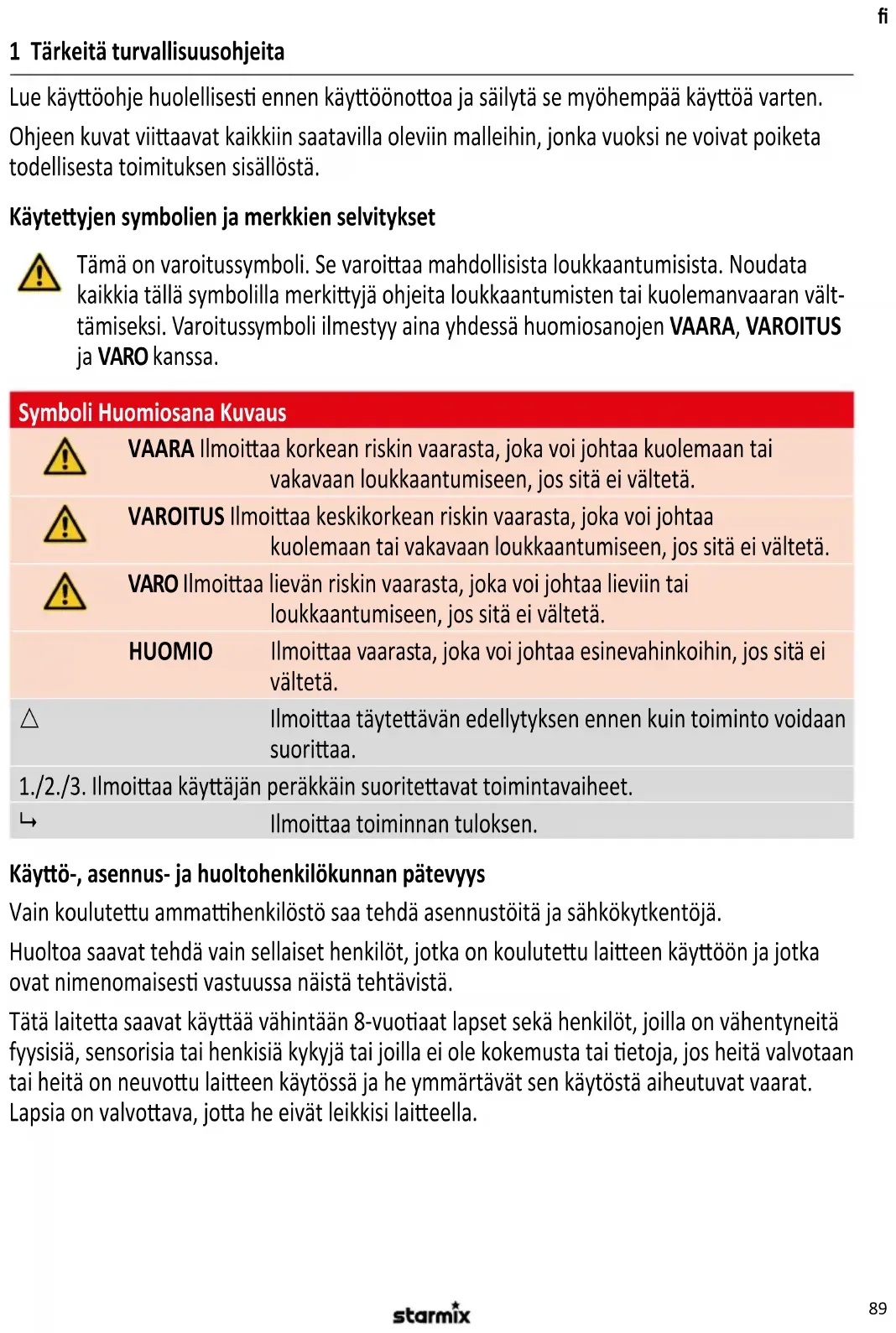

1 Tärkeitä turvallisuusohjeita Lue käyöohje huolellises ennen käyöönooa ja säilytä se myöhempää käyöä varten. Ohjeen kuvat viiaavat kaikkiin saatavilla oleviin malleihin, jonka vuoksi ne voivat poiketa todellisesta toimituksen sisällöstä. Käyteyjen symbolien ja merkkien selvitykset Tämä on varoitussymboli. Se varoiaa mahdollisista loukkaantumisista. Noudata kaikkia tällä symbolilla merkiyjä ohjeita loukkaantumisten tai kuolemanvaaran vält- tämiseksi. Varoitussymboli ilmestyy aina yhdessä huomiosanojen VAARA, VAROITUS ja VARO kanssa. Symboli Huomiosana Kuvaus VAARA Ilmoiaa korkean riskin vaarasta, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen, jos sitä ei vältetä. VAROITUS Ilmoiaa keskikorkean riskin vaarasta, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen, jos sitä ei vältetä. VARO Ilmoiaa lievän riskin vaarasta, joka voi johtaa lieviin tai loukkaantumiseen, jos sitä ei vältetä. HUOMIO Ilmoiaa vaarasta, joka voi johtaa esinevahinkoihin, jos sitä ei vältetä.

Ilmoiaa täyteävän edellytyksen ennen kuin toiminto voidaan suoriaa. 1./2./3. Ilmoiaa käyäjän peräkkäin suoriteavat toimintavaiheet.

Ilmoiaa toiminnan tuloksen. Käyö-, asennus- ja huoltohenkilökunnan pätevyys Vain kouluteu ammahenkilöstö saa tehdä asennustöitä ja sähkökytkentöjä. Huoltoa saavat tehdä vain sellaiset henkilöt, jotka on kouluteu laieen käyöön ja jotka ovat nimenomaises vastuussa näistä tehtävistä. Tätä laitea saavat käyää vähintään 8-vuoaat lapset sekä henkilöt, joilla on vähentyneitä fyysisiä, sensorisia tai henkisiä kykyjä tai joilla ei ole kokemusta tai etoja, jos heitä valvotaan tai heitä on neuvou laieen käytössä ja he ymmärtävät sen käytöstä aiheutuvat vaarat. Lapsia on valvoava, joa he eivät leikkisi laieella.90

Asianmukainen käyö Laitea käytetään nopeaan käsien (tyyppi T-C1 M / T-C1 Mw) ja hiusten (tyyppi TH-C1 M / TH-C1 Mw) kuivaukseen. Laite on tarkoiteu kaupalliseen käyöön, esimerkiksi hotelleihin, kylpylöihin, kuntosaleille, harjoituskeskuksiin, julkisiin saunoihin, yleisiin laitoksiin, teollisuuteen ja kaupan alalle. Valmistaja ei vastaa ei-tarkoituksenmukaisesta käytöstä, asiaomasta ohjauksesta tai ei-am

mamaisesta korjauksesta johtuvista vaurioista. Sähköiskun aiheuamien vaarojen väläminen Tyyppikilvessä ilmoitetun jännieen on vastaava verkkojänniteä. Kytke imuri ainoastaan riiäväs suojauun pistorasiaan. Älä vedä verkkoliitännän johtoa terävien reunojen yli, taita sitä tai jätä sitä puristuksiin. Vaih

da vaurioitunut verkkoliitännän johto luvussa Tekniset edot ilmoiteuun malliin. Älä ota laitea tai sen lisävarusteita käyöön seuraavissa tapauksissa: – Verkkojohto on viallinen tai rispaantunut – Laite on näkyväs vaurioitunut, esim. kotelossa on halkeamia – Jos laieessa epäillään näkymätöntä vikaa, esimerkiksi putoamisen tai iskun seuraukse

Seuraavissa tapauksissa verkkopistoke on irroteava, automaasulake kytkeävä pois päältä tai sulake irroteava: – Kun laieesta tulee epätavallista ääntä – Ennen jokaista huoltoa tai puhdistusta Verkkopistokea irroteaessa vedä aina pistokkeesta, älä koskaan verkkoliitännän johdosta. Älä koskaan kosketa verkkopistokea märkänä. Vältä vaaroja asennuksen aikana Noudata seuraavia laieen asennuksessa ja käytössä: – Kansalliset ja alueelliset määräykset – Tekniset säännöt ja direkivit – Paikallisten viranomaisten määräykset Vältä vaaroja käytön aikana Älä käytä laitea loissa, joissa on räjähdysvaarallisia tai syyviä höyryjä ja kaasuja tai mikro

biologises saastunua ilmaa. Älä aseta mitään esineitä laieen aukkoihin. Älä peitä laitea tai aseta esineitä sen päälle. Vältä vaaroja huollon ja korjauksen yhteydessä Anna laite ainoastaan ammahenkilön korjaavaksi. Käytä ainoastaan alkuperäisiä lisä- ja varaosia.91

2 Laieen rakenne Katso kuva A 1 Laite 5 Ilman imuriskko 2 Kiinnityslevy 6 Kiinnitysruuvi 3 Tunnisn 7 Mooorinsuojasuodan 4 Puhallusaukot 3 Asennus Pakkauksesta purkaminen

1. Ota kaikki osat ulos pakkauksesta.

Toimituksen sisältö: 1 laite 1 kulmaruuvitala TX25 4 ruuvia 1 porausmalli 4 seinätulppaa 1 käyöohje Laieen asennus Katso kuvat B, C, D, E. VARO Soveltumaomat asennusmateriaalit ja työkalut! Loukkaantumisvaara putoavan laieen vuoksi. Ennen asennusta:

1. Tarkasta, soveltuvatko laieen toimitukseen kuuluvat ruuvit ja seinätulpat pohjamateriaaliin.

2. Aseta sopivat työkalut esille asennusta varten.

Esivalmistelut (katso kuvat B, C):

1. Valitse asennukseen tukeva ja kestävä pohjamateriaali.

2. Ota huomioon asennuskorkeus ja vähimmäisetäisyydet.

3. Valmistele seinäasennukseen sopivat kiinnitysmateriaalit.

Poista kupu laieesta (katso kuva D):

1. Irrota kuvun molemmat ylemmät kiinnitysruuvit.

2. Irrota kuvun molemmat alemmat kiinnitysruuvit.

3. Poista kupu asennuslevystä.

4. Irrota kuvun suojajohdin (PE) kytkentäliimestä. HUOMIO! Älä avaa metallikotelon ruuvia.

Asennuslevyn kiinnitys seinään (katso kuvat E, F):

1. Pidä porausmallia tai asennuslevyä seinää vasten ja merkkaa porausreiät.

3. Aseta sähköinen liitäntäjohto asennuslevyn johtokanavaan (katso kuva F) ja kiinnitä asennuslevy seinään.

Laieen kytkentä virransyööön Katso kuvat G, H Ota huomioon seuraavat sähkökytkennän ehdot: – Kytke laite vain asianmukaises asenneuun suojamaadoiteuun pistorasiaan.92

– Kiinteässä kytkennässä: Syööjohdossa on oltava katkaisulaite, esim. sammuteava automaasulake tai ruuvaava sulake. – Kytke laite maadoiteuun ja vikavirtasuojakytkimellä varusteuun virtaverkkoon. – Älä liitä muita käyölaieita laieen sähkön syööön. VAARA Jännieellinen syööjohto ja laieen osia! Niitä kosketeaessa syntyy hengenvaarallisen sähköiskun vaara. Ennen kaikkia laieella tehtäviä töitä:

1. Irrota virtapistoke pistorasiasta. Kiinteässä kytkennässä: Kytke automaasulake pois päältä tai

2. Varmista, eei laitea voi kytkeä päälle tahaomas uudelleen.

Sähköjohtojen liitäntä (katso kuva G):

1. Ruuvaa kuvun suojajohdin kiinni asennuslevyn kytkentäliimeen.

2. Liitä sähköjohto kytkentäliimeen.

3. Aseta sähköjohdot kaapelinpurismeen ja kiinnitä ne.

Kuvun aseaminen laieelle (katso kuva H):

1. Aseta kupu laieelle. HUOMIO! Älä vaurioita suojajohdinta. Varmista mooorinsuojasuodamen oikea

asento (kuva A, kohta 7).

2. Ruuvaa kiinni kuvun molemmat alemmat kiinnitysruuvit.

3. Ruuvaa kiinni kuvun molemmat ylemmät kiinnitysruuvit.

4. Aseta pistoke pistorasiaan, kytke automaasulake päälle tai kierrä sulake kiinni.

4 Käyöönoo Huomioi ennen alustavaa käyöönooa Varmista, eä seuraavat ennakkoehdot täyyvät: r DIN-standardin mukaisia turvavälejä on noudateu. r Virransyöö on kytkey oikein. r Kaikki suodamet on asenneu ja ne ovat kunnossa. Kytkeminen päälle ja pois Laieen kytkeminen päälle ja pois tapahtuu koskeamaa tunnismella:

1. Pidä käsiä tai hiuksia laieen puhallusaukkojen alapuolella.

9 Tunnisn kytkee laieen päälle automaases. 9 Laite sammuu he, kun kädet tai hiukset siirtyvät pois tunnisnalueelta. 9 Laite sammuu automaases, jos kädet tai hiukset jäävät pitkäksi ajaksi tunnisnalueelle: Käsienkuivain: 35 sekuna Hiustenkuivain: 4 minuua Varolaieet Käsienkuivaimessa on seuraavat varolaieet: – Tunnismen turvasammutus 35 sekunnin kuluua – Lämpölan turvasäädin ylikuumenemisessa, esimerkiksi puhallusaukon ollessa tukossa – Lämpösulake ylikuumenemisen varalta93

Hiustenkuivaimessa on seuraavat varolaieet: – Tunnismen turvasammutus noin 4 minuun kuluua, esimerkiksi purukumilla tehtyjen hutöiden varalta – Lämpölan turvasäädin ylikuumenemisessa, esimerkiksi puhallusaukon ollessa tukossa – Lämpösulake ylikuumenemisen varalta 5 Toiminta hätätapauksessa Toimi seuraavas tulipalovaarassa, sähköiskun tai mekaanisen vaurion tapahtuessa, epätavallisissa käyöolo- suhteissa tai väärinkäyölanteessa:

1. Irrota virtapistoke pistorasiasta. Kiinteässä kytkennässä: Kytke automaasulake pois päältä tai irrota sulake.

2. Varmista, eei laitea voi kytkeä päälle tahaomas uudelleen.

6 Vianetsintä ja korjaus Häiriö Syy Ratkaisu Laite ei toimi Tunnisn likainen Puhdista tunnisn liasta ja pyyhi kostealla liinalla Sulake on lauennut Kytke automaasulake päälle tai vaihda ruuvisulake Ylikuumeneminen tukkeutuneen puhallusaukon vuoksi Puhdista puhallusaukko, anna laieen viilentyä Lämpösulake on irronnut Pyydä asiakaspalvelua vaihtamaan lämpösulake Ilman puhallusteho riiämätön Ilman imuriskko on likainen Puhdista ilman imuriskko Älä tee muita toimenpiteitä, vaan ota yhteys asiakaspalveluun. 7 Huolto Puhdista ilman imuriskko Katso kuva I Puhdista ilman imuriskko säännöllises, vähintään kuitenkin 6 kuukauden välein. Ilman imuriskon puhdistuk- sen saa suoriaa ainoastaan kouluteu ammahenkilöstö. VAARA Jännieellinen syööjohto ja laieen osia! Niitä kosketeaessa syntyy hengenvaarallisen sähköiskun vaara. Ennen kaikkia laieella tehtäviä töitä:

1. Irrota virtapistoke pistorasiasta. Kiinteässä kytkennässä: Kytke automaasulake pois päältä tai

2. Varmista, eei laitea voi kytkeä päälle tahaomas uudelleen.94

Kuvun poistaminen laieesta:

1. Irrota virtapistoke pistorasiasta. Kiinteässä kytkennässä: Kytke automaasulake pois päältä tai irrota sulake.

2. Irrota kuvun molemmat ylemmät kiinnitysruuvit.

3. Irrota kuvun molemmat alemmat kiinnitysruuvit.

4. Poista kupu asennuslevystä.

5. Irrota kuvun suojajohdin (PE) kytkentäliimestä. HUOMIO! Älä avaa metallikotelon ruuvia.

Ilman imuriskon puhdistus:

1. Ruuvaa imuriskon kiinnitysruuvi laieen alapuolella ir.

2. Irrota imuriskko laieen alapuolelta.

3. Puhdista ilman imuriskko nukasta ja kiinniyneestä liasta.

4. Työnnä ilman imuriskko alakaua laieeseen.

5. Kiinnitä ilman imuriskko varmistusruuvilla.

Kuvun aseaminen laieelle:

1. Aseta kupu laieelle. HUOMIO! Älä vaurioita suojajohdinta. Varmista mooorinsuojasuodamen oikea

asento (kuva A, kohta 7).

2. Ruuvaa kiinni kuvun molemmat alemmat kiinnitysruuvit.

3. Ruuvaa kiinni kuvun molemmat ylemmät kiinnitysruuvit.

4. Aseta pistoke pistorasiaan, kytke automaasulake päälle tai kierrä sulake kiinni.

Laieen puhdistus Älä puhdista laitea painepesurilla. Käytä puhdistukseen kosteaa liinaa ja mietoa puhdistusainea. Hapot, asetoni tai liuomet voivat vaurioiaa koteloa tai laieen osia. 8 Hävitys Käytetyt laieet sisältävät arvokkaita materiaaleja, joita voidaan käyää uudelleen. Imureita ei saa häviää tavallisen kotalousjäeen mukana, vaan ne on vietävä asianmukaiseen keräyspisteeseen, joka voi olla esim. kunnallinen jäeenkeräyspiste.95

Ilmavirtauksen nopeus m/s 87

Äänenvoimakkuus dB(A) 76

Suhteellinen kuivumisaika s 17 Leveys mm 280

Paino kg 4,0 4,0 Verkkoliitäntäkaapeli: H05VV-F3G196

10 EY-vaamustenmukaisuusvakuutus EY-vaamustenmukaisuusvakuutus Vakuutamme, eä alla mainitut tuoeet vastaavat suunnielultaan ja rakenteeltaan sekä valmistustavaltaan EU-direkivien asianomaisia turvallisuus- ja terveysvaamuksia. Jos tuoeeseen/tuoeisiin tehdään muutoksia, joista ei ole soviu kanssamme, tämä vakuutus ei ole enää voimassa. Tuote: Kuumailma käsien- ja hiustenkuivain Tyyppi: AirStar Tämän laieen rakenne vastaa seuraavia määräyksiä: EY:n EMC-direkivi 2014/30/EU 2014/35/EU RoHS 2011/65/EU Sovelletut harmonisoidut standardit: EN 60335-1:2012 EN 60335-1:2012/AC:2014 EN 60335-1:2012/A11:2014 EN 60335-2-23:2003+A1+A11+A11/AC+A2:2015 EN 62233:2008 EN 62233 Ber.1:2008 EN 61000-3-2:2014 EN 61000-3-3:2013 Käytetyt kansalliset normit ja tekniset spesikaaot: DIN EN 55014-1 (VDE 0875-14-1):2018-08 EN 55014-1:2017 DIN EN 55014-2 (VDE 0875-14-2):2016-01 EN 55014-2:2015
