T 80 E - Käsikuivain Starmix - Ilmainen käyttöohje ja opas

Tuotetyyppi	Automaattinen käsienkuivain
Merkki	Starmix
Malli	T 80 E
Mitat (P x S x K)	203 x 164 x 282 mm
Paino	2,3 kg
Nimellisteho	1400 W
Lämmitysteho	1200 W
Moottorin teho	200 W
Ilmavirta	31 l/s
Kuivausaika	Noin 26 sekuntia
Elektroninen ajastin	30-60 sekuntia
Automaattinen sammutus	Kyllä
Automaattinen käynnistys/sammutus	Lähestymiskytkimellä
Lämpötilan rajoitin (turva)	Kyllä
Lämpösuojakytkin	Kyllä
Ilmanottoritilä	Kyllä
Imusuodatin	Irrotettava puhdistusta varten
Suositeltu asennuskorkeus	1,15 m lattiasta suuttimeen
Virtalähde	230 V ~ 50 Hz (arvio)
Sähköasennus	Vaatii kaksinapaisen katkaisijan, jonka kosketusväli ≥3 mm
Puhdistus	Imuroi suodatin säännöllisesti
Vaatimustenmukaisuus	VDE-standardit (Saksa)
Takuu	Jälleenmyyjän ehtojen mukaan

Usein kysytyt kysymykset - T 80 E Starmix

Kuinka asentaa Starmix T 80 E -käsienkuivain?

Asennus on annettava ammattilaisen tehtäväksi. Kiinnitä jalusta seinään 1,15 m korkeudelle lattiasta, kytke virtajohto verkkojänniteliittimeen ja sulje kansi. Noudata turvaetäisyyksiä ja käytä kaksinapaista katkaisijaa.

Kuinka puhdistaa imusuodatin?

Imuroi säännöllisesti alaosassa olevaa imusuodatinta imurin suulakkeella nukan ja pölyn poistamiseksi. Jos lika tarttuu, käytä harjaa.

Mitä tehdä, jos laite ei käynnisty?

Tarkista ensin verkkojännite ja katkaisija. Varmista, että kansi on kunnolla kiinni (muuten jäähdytys on riittämätön). Jos ongelma jatkuu, ota yhteyttä ammattilaiseen.

Voinko käyttää T 80 E -laitetta hiustenkuivaajana?

Ei, malli T 80 E on suunniteltu erityisesti käsienkuivaimeksi. Hiustenkuivaajalle katso malli TH 80 Z.

Mikä on kuivausaika?

Suhteellinen kuivausaika on noin 26 sekuntia. Elektroninen ajastin on säädetty 30–60 sekuntiin.

Kuinka säätää toiminta-aika?

Avaa kansi ja kierrä potentiometrin säätöruuvia (saatavilla lämmittimen yläpuolella) myötäpäivään lisätäksesi ajan 0,5–8 minuuttiin.

Onko käynnistys automaattinen?

Kyllä, T 80 E on varustettu lähestymiskytkimellä, joka käynnistää kuivauksen automaattisesti, kun kädet asetetaan suuttimen alle.

Mitä turvalaitteita on sisäänrakennettu?

Laite on varustettu lämpötilan rajoittimella ja lämpösuojakytkimellä (lyijysulake) ylikuumenemisen estämiseksi.

Mitä ovat mitat ja paino?

Mitat: 203 x 164 x 282 mm (P x S x K). Paino: 2,3 kg.

Kuinka vaihtaa suodatin?

Imusuodatinta ei tarvitse vaihtaa, se riittää puhdistaa säännöllisesti imuroimalla. Päästäksesi käsiksi, avaa kansi.

KÄYTTÖOHJE T 80 E Starmix

① Ylaosa
(2) Imusuodatin
(3) Alaosa
4 Painokytkin (ei mallissa T 80 E)
(5) Puhallusaukko

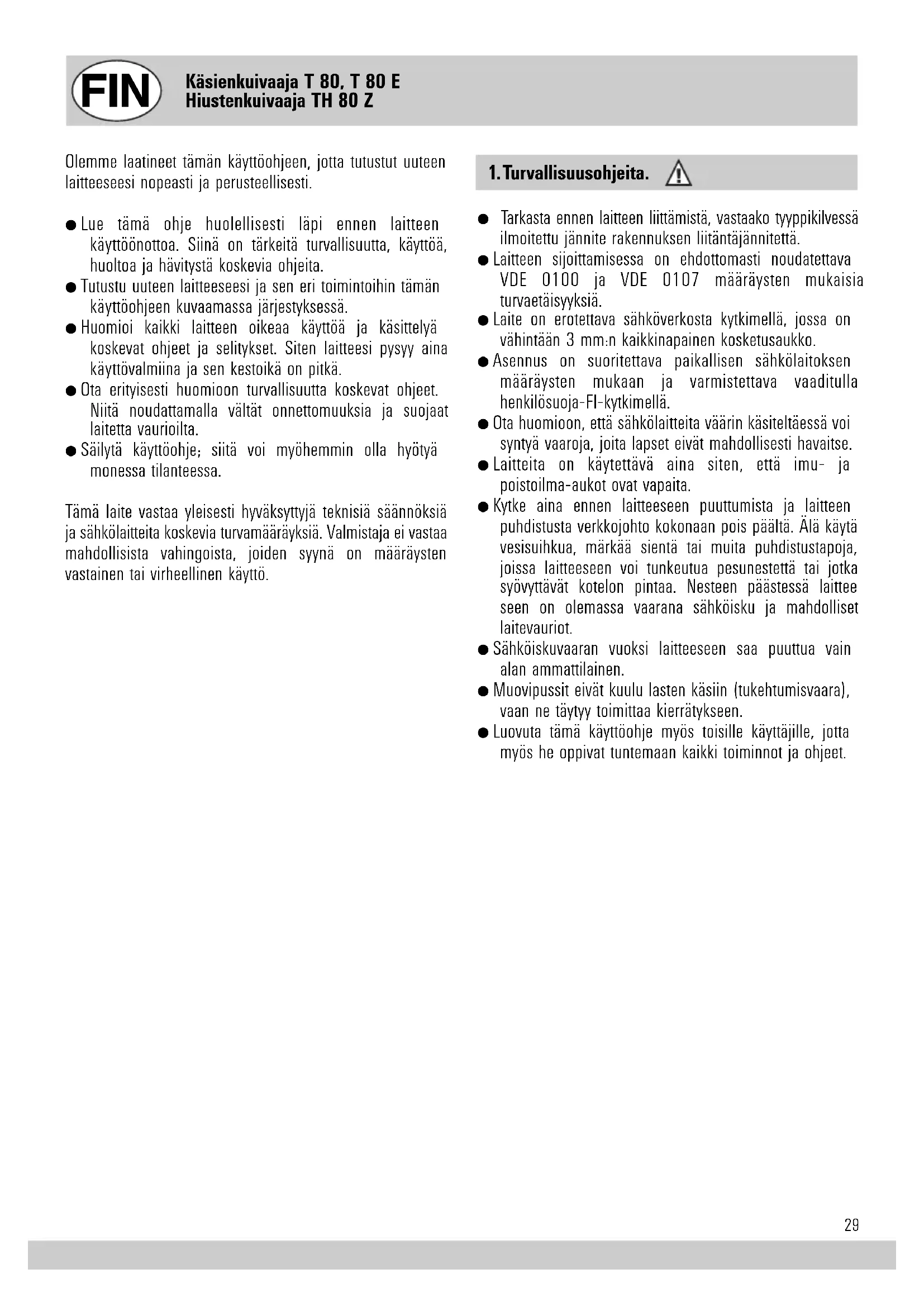

Olemme laatineet tän käyttoohjeen, jotta tutustut uuteen laitteeseisi nopeasti ja perusteellisesti.

Lue tāmā ohje huolellisesti lápi ennen laitteen kāyttoönottoa. Siina on tärkeita turvallisuutta, kāyttoa, huoltoa ja havitystā koskevia ohteita.
- Tutustu uuteen laiteeseesi ja sen eri toimintoihin taman kayttöohjeen kuvaamassa järestykssssa.
- Huomioi kaikki laitteen oikeaa kayttoa ja kasittelya koskevat ojeet ja selitykset. Siten laitteesi pysy yina kayttovalmiina ja sen kestoika on pitka.
- Ota erityisesti huomioon turvallisuutta koskevat ohjeet. Niita noudattamalla valtat onnettomuuksa ja suojaat laitetta vauricilta.
Sailyta kaytiohje; siita voi myohemmin olla hyotyamonessa tilanteessa.

Tämlaite vastaa yleisesti hyväksyttyä teknisä saannöksiä ja sahkölaitteita koskevia turvamaarayksiä. Valmistaja ei vastaa mahdollisista vahingoista, joiden syynä on märäysten vastainen tai virheellinen käytto.

1. Turvallisuusohjeita.

• Tarkasta ennen laitteen liittamista, vastaako typpikilvessä ilmoitettu jannite rakennuksen liitantajannitetta.
  Laitteen sijoittamisessa on ehdottomasti noudatettava VDE 0100 ja VDE 0107 maaraysten mukaisia turvaetaisyyksiä.
• Laite on erotettava sahköverkosta kytkimellä, jossa on vahintäan 3 mm:n kaikkinapainen kosketusaukko.
• Asennus on suoritettava paikallisen sahkolaitoksen maaraysten mukaan ja varmistettava vaaditulla henkilosuoja-FI-kytkimellä.
• Ota huomion, etta sahkolaitteita vaarin kaseteltaaessa voi syntya vaaroja, joita lapset eivat mahdollisesti havaitse.
• Laitteita on käytettäva aina siten, etta imu- ja poistoilma-aukot ovat vapaita.
• Kytke aina ennen laitteeseen puuttumista ja laitteen puhdistusta verkkojhohto kokonaan pois paalta. Alä kaytā vesisuihkua, markaa sienta tai muita puhdistustapoja, joissa laitteeseen voi tunkeutua pesunestettai tai jotka syövytävat kotelon pintaa. Nesteen paastessa laittee seen on olemassa vaarana sahköisku ja mahdolliset laitevauriot.
  Sahköiskuvaaran vuoksi laitteeseen saa puuttua vain alan ammattilainen.
• Muovipussit eivat kuulu lasten kasiin (tukehtumisvaara), vaan ne taytyy toimittaa kierratykseen.
• Luovuta tämä kayttöohje myos toisille kayttajille, jotta myos he oppivat suntemaan kaikki toiminnot ja ohjeet.

2. Tekniset tiedot.

	Lämminilmakëytöinen käsienkuivaaja		Lämminilmakëytöinen hiustenkuivaaja
	T 80 T 80 E TH	80 Z
Nimellisteho wattia	1400	1400	1800
Kuumennusteho wattia	1200	1200	1600
Moottorin teho wattia	200	200	200
Ilmavirta l/s	31	31	31
Suhteillinen kuivaaika s	26	26	-
Mitat
L x S x K mm	203 x 164 x 282	203 x 164 x 282	203 x 164 x 282
Paino kg	2,2	2,3	2,2
Tarkastusmerkinnät:
DE CCA IP 23 CE	X	X	X

3. Varusteet.

	T 80 T 80 E	TH 80 Z
Elektroninen aikakytkin	30-60 sec.		0,5-8 min.
Käntyiaika säädettävissä
Poiskytkentäautomatikka	X		X
Täysautomaattinen pääle- ja poiskytkentä
ilman kosketusta		X
Lämpötilan turvarajoitin	X	X	X
Lankavaroke	X	X	X
Imuroitava ilmaristikko	X	X	X

4. Asennusohje.

Lamminilmakuivainen asennus on suoritettava ammattinenkilon toimesta, jotta voidaan olla varmoja siita, etta asennus suoritetaan turvamaarayksien edellyttamalla tavalla. Malleja T 80 ja TH 80 Z varten on sahkokytkentoihin lisattava suojakytkin tai varoke. Asennuksen yhteydessa on kytkettavakaksinapainen virrankatkaisulaite, jossa kummakin navan kontaktiaukko on vah. 3 mm.

5. Asennusjärnestys.

1. Irrota ruuvitalan avulla puhallusaukon ⑤ alla (typpikilven paällä) oleva suojus. Kierra irti molemmat imusuodattimen ② ruuvit ja työnnä puhallusaukkoa hieman taaksepän.
2. Kaannä ylaosa ① ylos ja irrota.
3. Kun olet paattanyt sjoituskohdan, merkitse ③ ruuvitulpan reikien paikat mallineen avulla, poraa reliat (Ø 8 mm) ja aseta tulpat reikiin. Tulpat ja ruuvit toimitetaan laitteen mukana. Paras asennuskorkeus on 1,15 m (lattiasta puhallusaukkoon) malleissa T 80 ja T 80 E sekä 2,0 m mallissa TH 80 Z. Huomioi verkkojohdon aukko asennusmallineen mukaisesti.
4. Ohjaa verkkojoho sisään, ruuvaa laitteen alaosa 3 kiinni seinaan. Aseta paikoilleen verkkojoho ja tee sihen tippasilmukka, kytke vasemmalla ylhaällä olevaan kiinnittmeen. Sahkoliitannat kytkentäkaavion mukaisesti.
5. Elektronisen aikakytkimen esiasetus on mallissa T 80 n. 0,5 min., mallissa TH 80 Z n. 4 min. Sitā voidaan pidentāa kāantāmälla potentiometrin saātōruuvia (ulottuvilla kuumentimen yläpuolella olevan aukon kautta, kun laitteen ylāosa on auki) myotāpāivaan. Sātūalue n. 0,5-8 min. Kytkentāvāli T 80 E mallissa - Ammatthenkilö voi muuttaa kotelon alareunan ja kāsient tai paān valista etāisyyttä kiertāmälla potentiometriasetusruuvia vasemmalle (lyhennys) tai oikealle (pidennys). (Ruuvi sijaitsee lammittimen alapuolella ja siihen paëstaan kāsiki, kun ylaosa avataan).
6. Ennen laitteen sulkemista aseta imusuodatin ② ja puhallusaukkko ⑤ niille varattuihin ohjaimiin. Aseta ylaoisa ① alaosan ③ paalle ja paina lujasti. Siirra puhallusaukkko taysin eteen ja kierrmolemmat ruuvit kiinni (aluslaattoineen).
   7.Paina typpikilven paallä oleva suojus takaisin paikoilleen.

Turvallisuussyista kytke kaikkien toimenpiteiden ajaksi sulake irti.

Suorita koekaytovain suojuksen ollessa suljet-tuna, muussa tapauksessa kuumentimen jaahdy-tys ei toimi riittavalla teholla.

6. Starmix hiustenkuivaajan TH 80 Z korkeudensaatolaite.

Kauniisti muotoillun mutta tukevan Starmix korkeudensaatolaitteen THH 800, tilausnro. 111001, avulla on mahdollista saataa hiustenuvaajan korkeus portaattomasti ja yksilollisesti kayttajan koon mukaan. Tamahelpottaa erityisesti lasten ja rullatuolissa istuvien henkiloiden hiustenukvausta. Korkeudensaatolaitteen sijasta voit asentaa myos kaksi hiustenukvaajaa, joden korkeusero on 40~cm

7.Puhdistus ja hoito.

Poista laitteen alapuolella olevaan imusuodattimeen ② tarttunut nukka ja poly silloin talloin polynimurin rako-suuttimen avulla. Poista suDatinaukkoihin kiinnitarttuneet epapuhtaudet harjalla.

Talle laitteelle patevat myntioductajammo takuuhdot Suomossa. Kanny tarvittaessa tam myntiedustajan puoleen.

Garantie
