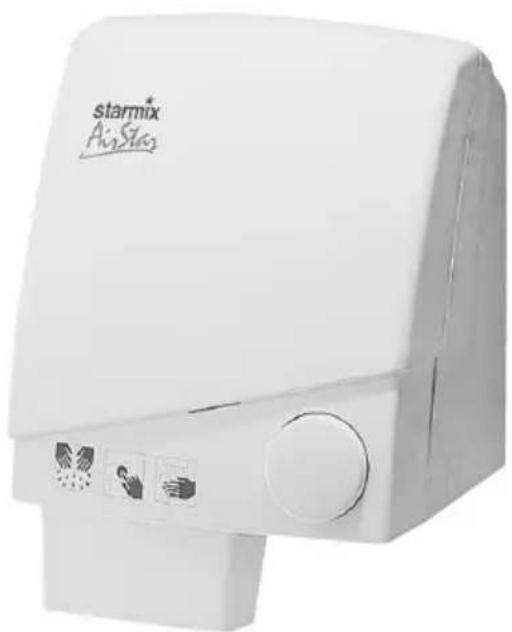

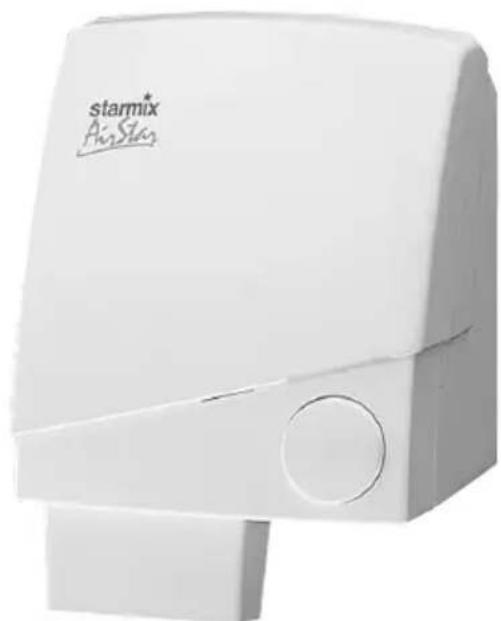

T 80 E - Sèche-main Starmix - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sèche-main automatique
Marque	Starmix
Modèle	T 80 E
Dimensions (L x P x H)	203 x 164 x 282 mm
Poids	2,3 kg
Puissance nominale	1400 W
Puissance de chauffe	1200 W
Puissance du moteur	200 W
Débit d'air	31 l/s
Temps de séchage	Environ 26 secondes
Minuterie électronique	30-60 secondes
Arrêt automatique	Oui
Allumage/extinction automatique	Par interrupteur de proximité
Limiteur de température de sécurité	Oui
Coupe-circuit thermique	Oui
Grille d'aspiration d'air	Oui
Filtre d'aspiration	Amovible pour nettoyage
Hauteur de montage recommandée	1,15 m du sol à la buse
Alimentation	230 V ~ 50 Hz (estimation)
Installation électrique	Nécessite un interrupteur bipolaire avec ouverture de contact ≥3 mm
Nettoyage	Aspirer le filtre régulièrement
Conformité	Normes VDE (Allemagne)
Garantie	Selon conditions du revendeur

FOIRE AUX QUESTIONS - T 80 E Starmix

Comment installer le sèche-main Starmix T 80 E ?

Le montage doit être confié à un spécialiste. Fixer le socle au mur à 1,15 m du sol, raccorder le câble d'alimentation à la borne secteur, puis refermer le capot. Respecter les distances de sécurité et utiliser un interrupteur bipolaire.

Comment nettoyer le filtre d'aspiration ?

Aspirer régulièrement le filtre d'aspiration situé sur la partie inférieure avec une buse d'aspirateur pour enlever les peluches et la poussière. Si la crasse adhère, utiliser une brosse.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord l'alimentation secteur et le disjoncteur. Assurez-vous que le capot est bien fermé (sinon le refroidissement est insuffisant). Si le problème persiste, contactez un professionnel.

Puis-je utiliser le T 80 E comme sèche-cheveux ?

Non, le modèle T 80 E est spécifiquement conçu comme sèche-main. Pour un sèche-cheveux, voir le modèle TH 80 Z.

Quel est le temps de séchage ?

Le temps de séchage relatif est d'environ 26 secondes. La minuterie électronique est réglée de 30 à 60 secondes.

Comment régler la durée de fonctionnement ?

Ouvrez le capot et tournez la vis de réglage du potentiomètre (accessible au-dessus du chauffage) dans le sens horaire pour augmenter la durée de 0,5 à 8 minutes.

L'allumage est-il automatique ?

Oui, le T 80 E est équipé d'un interrupteur de proximité qui déclenche le séchage automatiquement lorsque les mains sont placées sous la buse.

Quelles sont les sécurités intégrées ?

L'appareil dispose d'un limiteur de température et d'un coupe-circuit thermique à lame de plomb pour éviter la surchauffe.

Quelles sont les dimensions et le poids ?

Dimensions : 203 x 164 x 282 mm (L x P x H). Poids : 2,3 kg.

Comment remplacer le filtre ?

Le filtre d'aspiration n'a pas besoin d'être remplacé, il suffit de le nettoyer régulièrement par aspiration. Pour y accéder, ouvrez le capot.

MODE D'EMPLOI T 80 E Starmix

Instructions de montage

et de service

Page 11

Ounnyia ouvapmooynonc

kai xphongc

2ελδa 35

① Capot ② Filtre d'aspiration (3) Socle ④ Bouton pouvoir (n'existe pas sur le T 80 E) 5 Buse de soufflerie

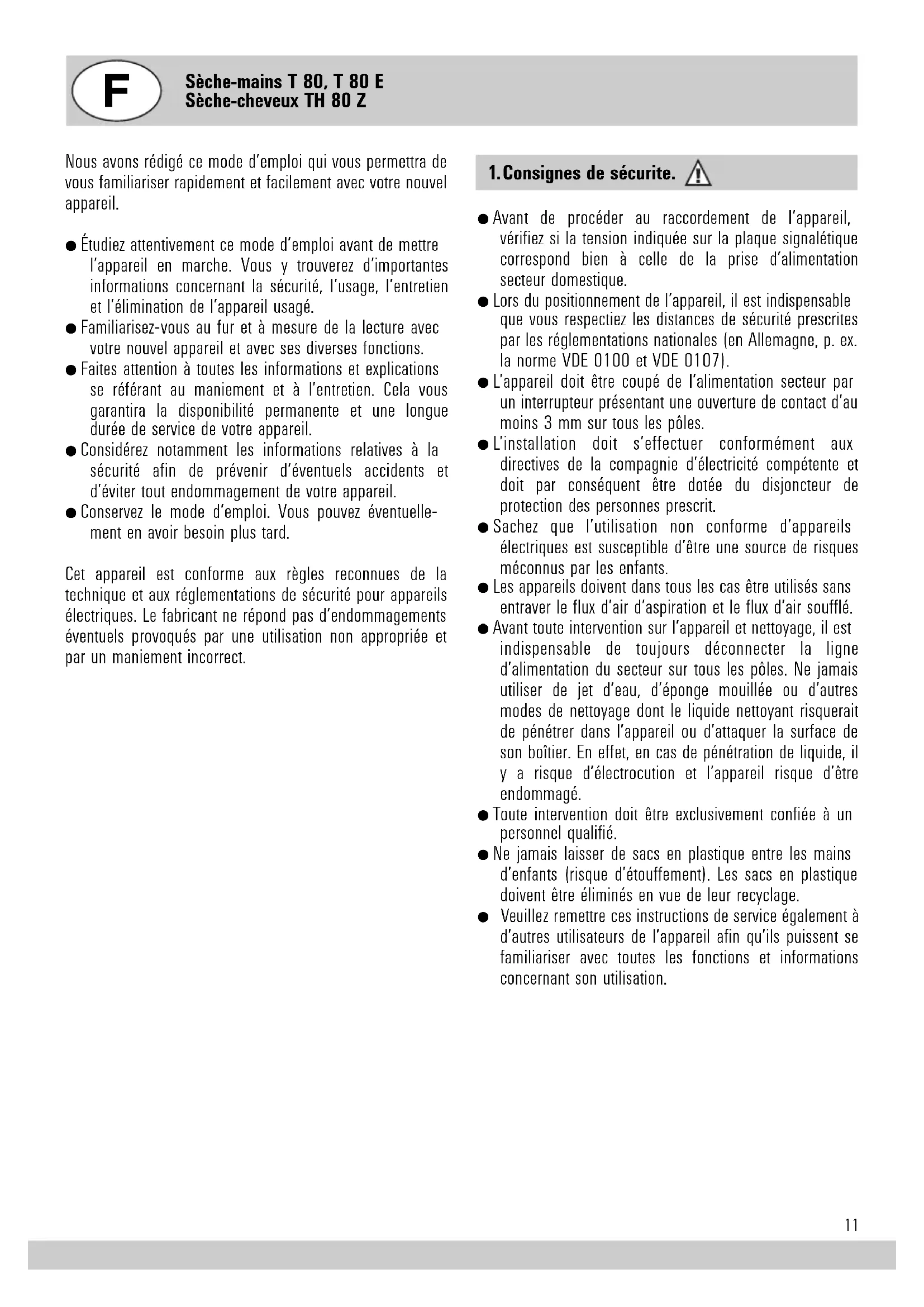

Nous avons rédigé ce mode d'emploi qui vous permettra de vous familiariser rapidement et facilement avec votre nouvel appareil.

• Etudiez attentivement ce mode d'emploi avant de mettre l'appareil en marche. Vous y trouvez d'importantes informations concernant la sécurité, l'usage, l'entretien et l'élimination de l'appareil usage. Familiarisez-vous au fur et à mesure de la lecture avec votre nouvel appareil et avec ses diverses fonctions.
• Faites attention à toutes les informations et explications se référant au maniement et à l'entretien. Cela vous garantira la disponibilité permanente et une longue durée de service de votre appareil.
• Considérez notamment les informations relatives à la sécurité afin de prévenir d'éventuels accidents et d'éviter tout endommagement de votre appareil.
• Conservez le mode d'emploi. Vous pouvez éventuellement en avoir besoin plus tard.

Cet appareil est conforme aux règles reconnues de la technique et aux réglementations de sécurité pour appareils électriques. Le fabricant ne répond pas d'endommagements eventuels provoqués par une utilisation non appropriée et par un maniement incorrect.

1. Consignes de sécurité

• Avant de procéder au raccordement de l'appareil, vérifie si la tension indiquée sur la plaque signalétique correspond bien à celle de la prise d'alimentation secteur domestique. Lors du positionnement de l'appareil, il est indispensable que vous respectiez les distances de sécurité prescrites par les réglementations nationales (en Allemagne, p. ex. la norme VDE 0100 et VDE 0107). L'appareil doit être coupé de l'alimentation secteur par un interrupteur représentant une ouverture de contact d'au moins 3 mm sur tous les pôles.
• L'installation doit s'effectuer conformément aux directives de la Compagnie d'électricité compétente et doit par conséquent être dotée du disjoncteur de protection des personnes prescrit.
• Sachez que l'utilisation non conforme d'appareils électriques est susceptible d'être une source de risques méconnus par les enfants.
• Les appareils doivent dans tous les cas être utilisés sans entraver le flux d'air d'aspiration et le flux d'air soufflé.
• Avant toute intervention sur l'appareil et nettoyage, il est indispensable de tous les jours déconnecter la ligne d'alimentation du secteur sur tous les pôles. Ne jamais utiliser de jet d'eau, déponge mouillée ou d'autres modes de nettoyage dont le liquide nettoyant risquerait de pénétrer dans l'appareil ou d'attaquer la surface de son boîtier. En effet, en cas de pénétration de liquide, il y a risque d'électrocution et l'appareil risque d'être endommagé.
• Toute intervention doit être exclusivement confiée à un personnel qualifié.
• Ne jamais laisser de sacs en plastique entre les mains d'enfants (risque d'étouffement). Les sacs en plastique doivent être éliminés en vue de leur recyclage.
• Veuillez remettre ces instructions de service également à d'autres utilisateurs de l'appareil afin qu'ils puissent se familiariser avec toutes les fonctions et informations concernant son utilisation.

2. Caractéristiques techniques.

	Sèche-mains à air chaud		Sèche-cheveus à air chaud
	T 80 T 80 E TH	80 Z
Puisance nominale Watt	1400	1400	1800
Puisance de chauffe Watt	1200	1200	1600
Puisance du moteur Watt	200	200	200
Débit d'air l/s	31	31	31
Temps de séchage relatifs	26	26	-
Dimensions
L x P x H mm	203 x 164 x 282	203 x 164 x 282	203 x 164 x 282
Poids kg	2,2	2,3	2,2
Labels de conformité:	X	X	X

3. Équipement

	T 80 T 80 E	TH 80 Z
Minuterie électronique courte durée	30-60 sec.		0,5-8 min.
Durée de fonctionnement régliable
Coupure automatique	X		X
Mise en marche et arrêt entièrement automatiques
par interrupteur de proximité		X
Limueur de température de sécurité	X	X	X
Coupe-circuit thermique à lame de plomb	X	X	X
Grille d'aspiration d'air	X	X	X

4. Instructions de montage

Le montage du séche-mains et du séche-cheveux à air chaud doit être confié à un spécialiste pour garantir que le raccordement de l'appareil est conforme aux prescriptions de sécurité. Pour le T 80 et le TH 80 Z, prévoir dans l'installation électrique un commutateur LS ou un fusible de sécurité. Prévoir également un dispositif bipolaire de séparation du secteur avec un intervalle de coupure d'au moins 3 mm à chaque pole.

5. Ordre à respecter pour le montage.

1. Défaire la cache sous la buse de soufflerie (au-dessus de la plaque signalétique) avec un tournevis. Dévisser les 2 vis dans le contrôle d'aspiration et pousser la buse de soufflerie légèrement vers le bas.
2. Relever le capot ① et le décrocher.
3. Déterminer l'emplacement et marquer les trous pour les 3 chevilles avec un gabarit de perçage, percer (Ø 8 mm) et insérer les chevilles. Les 3 chevilles et les vis correspondantes sont fournies avec l'appareil. La meilleure hauteur de montage pour T 80, T 80 E est de 1,15 m (hauteur du sol jusqu'à la buse de soufflerie) ; pour TH 80 Z, elle est de 2,0 m. Tenir compte de l'orifice pour le câble d'alimentation conformément au gabarit de montage.
4. Introduire le câble d'alimentation, visser le socle ⑥ au mur. Raccorder le câble d'alimentation à la borne du secteur, à gauche en haut. Fixer l'arrêté-goutte au câble d'alimentation. Effectuer le raccordement électrique selon le schéma de connexions.
5. La durée de la minuterie électronique est réglée à env. 0,5 min. pour T 80 et à 4 min. pour TH 80 Z. On peut la prolonger en tournant la vis de réglage du potentiamètre (on y accède, capot ouvert, à travers le trou au-dessus du chauffage) dans le sens des aiguilles d'une montre. Gamme de réglage: env. 0,5-8 min. La distance de commutation dans le cas de T 80 E (la distance entre le bord inférieur de l'appareil et les mains resp. la tête) peut être modifiée par l'expert en tournant la vis de réglage du potentiamètre de gauche (plus courte) et de droite (plus grande) (accessible à partie supérieure ouverte, en dessous du chauffage).
6. Avant de fermer l'appareil, REPLACER le filtre d'aspiration ② et la buse de soufflerie dans les glissières correspondantes. Poser la partie supérieure ① sur la partie inférieure ③ et enfoncer en poussant fermement. Pousser la buse de soufflerie tout à fait vers l'avant et visser les deux vis (+ rondelles). 7. Remettre la cache au-dessus de la plaque signalétique en appuyant dessus.

Pour des raisons de sécurité, mettre le coupe-circuit de secteur hors circuit pour toute intervention.

N'effectuer un essai de fonctionnement qu'avec le capot fermé, sinon le refroidissement du chiffage n'est pas suffisant.

6. Réglage en hauteur pour le sèche-cheveux Starmix TH 80 Z.

Le dispositif de réglage en hauteur Starmix THH 800, reférence 11 10 01 est robuste; il permet d'adapter le sèche-cheveux en continu et individuellement selon la taille de l'utilisateur. Cela permet aux enfants et aux handicapés de se sécher les cheveux plus facilement. L'alternative à ce dispositif de réglage en hauteur serait de monter deux sèche-cheveux avec une différence de hauteur de 40 cm.

7. Nettoyage et entretien.

Aspirer de temps en temps le filtre d'aspiration ② sur la partie inférieure de l'appareil pour enlever les peluches et la poussière qui y adhèrent en utilisant la buse d'aspirateur destinée à aspirer dans les interstices. Si la crasse adhère fortement dans l'orifice du filtre, l'enlever avec une brosse.

Me autn tvn oynia xponc theoupe va aac bonthetaoupe va yywpioe tna tvn oukeun oac.

Piiv tn aeitoupyia TnG oukeunG aac npapaKaaoue va diaaote npoeekia tv odnyia xponc me unodieic yia tnc aoaaleia oac, tov xepiooTNC, tnv ouvtnpan kai tv diaeon TnC. VwpiTe Tn oukeun oac kalTic diapoeC aeitoupyie ts ottn eipa nou tha pceite stnyxpnong. - PpOeETE TIC unOeEic KAI EEnyoeic nou apOpouv Tov oTo xepiouo. Me Tov tpOno auto Ta eNituxTe Tnv apIOTn LEIToupyia ava naa otiyuH KAI Tnv paKpOxpoVIA aVToXn Tc ouKeUns Oac. Iiaepa va a e unoyn oac tic unobieic nou apopov tvn aoaia. Oa aoc ponnoouv va anofoye atuxmuata kai va npootatee Tn ouokun aac ano c - Φιλαξτε την σθηγία χρόng γιαι μιπορεινα σας χρελαστει καὶ στο μέλλου.

Autres non ouakeun avtanokpivetai ouc avayvwpiEvouc kavovcs texviknc kal otouc oxetikooc kavovioouc aoaaleia yia nektpikec oukeuec. O kataokeuaotnc δν eutuveta ivy evdoxevec bae c nou ofeilovta o σε_I owotn xponn n elambdaoc xieipioo.

les conditions de garantie pour cet appareil sont celles mises en vigueur par notre marchand dans le pays de vente. Nous vous prions de le contacter si c'est nécessaire
