Type de produit	Seche-main automatique
Marque	Starmix
Modele	XT 1001 M
Tension d'alimentation	220-240 V~, 50/60 Hz
Puissance totale	800-880 W
Puissance du moteur	200-450 W (brushless)
Puissance de l'element chauffant	450 W (commutable)
Vitesse de l'air	56,5-81,8 m/s
Debit d'air	64-92 m³/h (38-54 CFM)
Temps de sechage	Moins de 10-15 secondes
Consommation en veille	Moins de 1,5 W
Portee du capteur	200 mm ± 20 mm (reglable)
Arret automatique	Apres 60 secondes
Classe de protection IP	IPX1
Isolation	Classe I (mise a la terre obligatoire)
Poids net	3,8 kg

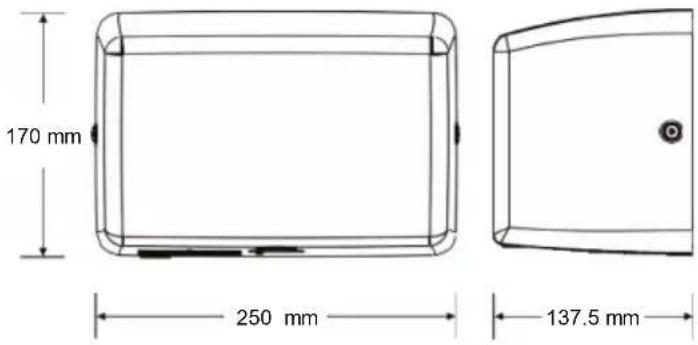

Dimensions (L x H x P)	170 x 250 x 137,5 mm
Hauteur de montage recommandee	Hommes: 1270 mm, Femmes: 1194 mm, Enfants (4-7 ans): 889 mm
Capteur	Infrarouge automatique, auto-reglable
Type de moteur	Brushless, 20 000-28 000 tr/min
Filtre HEPA	Remplacement recommande tous les 6 mois
Nettoyage	Essuyer avec un chiffon humide et solution douce; ne pas rincer a l'eau
Securite	Thermostat a 85 °C, fusible thermique a 142 °C; ne convient pas a un usage domestique

FOIRE AUX QUESTIONS - XT 1001 M Starmix

Quelle est la hauteur de montage recommandee pour le seche-main Starmix XT 1001 M ?

La hauteur recommandee depend de l'utilisateur : 1270 mm pour les hommes, 1194 mm pour les femmes, 889 mm pour les enfants de 4 a 7 ans. Pour les personnes en fauteuil roulant, compter 1016 mm (mesure du bord inferieur du seche-mains au sol fini).

Comment nettoyer le seche-main ?

Debranchez l'alimentation. Retirez le couvercle et nettoyez l'interieur pour enlever la poussiere et les peluches. Ne rincez pas a l'eau. Essuyez le couvercle avec un chiffon humide et une solution douce. Ne pas utiliser de produits abrasifs.

Quand et comment remplacer le filtre HEPA ?

Il est recommande de remplacer le filtre HEPA tous les six mois. Pour ce faire, debranchez l'appareil, retirez les deux vis du couvercle, enlevez l'ancien filtre et inserez un nouveau filtre. Remettez le couvercle et vissez-le.

Que faire si le seche-main ne s'allume pas ?

Verifiez d'abord que le disjoncteur est en etat de marche et que l'alimentation est coupee. Si le probleme persiste, coupez l'alimentation, retirez le couvercle et verifiez les connexions electriques sur le bornier. Assurez-vous que la tension correspond a celle indiquee sur la plaque signaletique.

Le seche-main peut-il etre utilise a des fins domestiques ?

Non, ce modele est destine a un usage professionnel (sanitaires publics, commerces) et ne convient pas a un usage domestique. Il peut provoquer des brulures s'il est utilise incorrectement.

Comment regler la vitesse de l'air ?

Debranchez l'appareil, retirez le couvercle et utilisez un petit tournevis cruciforme pour tourner l'arbre VR. Tournez dans le sens des aiguilles d'une montre pour augmenter la puissance, dans le sens inverse pour reduire. Ne pas trop serrer.

Comment activer ou desactiver le chauffage ?

Debranchez l'appareil, retirez le couvercle. Sur le circuit imprime, faites glisser l'interrupteur 'SW. POUR CHAUFFAGE' sur ON pour activer le chauffage, sur OFF pour le desactiver. Utilisez un petit outil plat en plastique ou en bois.

Que signifient les lumieres clignotantes ?

Un voyant violet clignotant indique une erreur de fonctionnement. Essayez d'eteindre et de rallumer l'appareil apres 1 minute. Si le probleme persiste, contactez le service apres-vente. Une lumiere jaune indique un probleme de chauffage ; verifiez l'interrupteur de chauffage. Une lumiere rose signale un defaut capteur, et une bleue un debit d'air faible (verifiez le filtre et la tension).

Quelle est la consommation electrique en veille ?

La consommation en veille est inferieure a 1,5 W, ce qui permet des economies d'energie lorsque l'appareil n'est pas utilise.

Quelles precautions de securite prendre lors de l'installation ?

L'installation doit etre effectuee par un electricien qualifie. Coupez l'alimentation avant toute intervention. Utilisez des conducteurs de 1,5 mm² et respectez le cablage : phase (L), neutre (N) et terre (verte/jaune). Une mise a la terre incorrecte peut provoquer un choc electrique grave. Ne pas installer au-dessus d'un lavabo.

MODE D'EMPLOI XT 1001 M Starmix

Manuel d'utilisation 15

Tension de service	220-240 Vac, 50/60 Hz, 3.7 A, 800-880 W
Température de sortie de l'air	55 °C – Ambient Temp.
Vitesse de l'air chaud	25 °C 56.5-81.8 m/s
Puissance	64-92 m^3/h (38-54 CFM)
Type de moteur	200-450 W, 20,000-28,000 R.P.M., Brushless Type
Élément chauffant	450 W, On: 450 W, off: 0 W
Protection thermique de l'élément chauffant	le thermostat à réarmement automatique éteintl'appareil à 85 °C, la sécurité thermique éteintl'appareil à 142 °C
Temps de séchage	Moins de 10-15 secondes
Puissance en veille	Moins de 1,5 W
Commutation Fonctionnement	Infrarouge Automatique, auto-réglable Standard
Portée du capteur	200 mm ± 20 mm, réglable
Protection de la durée	après 60 sec. arrêt automatique
Classe de protection	IPX1
Isolation	Class 1
Poids net	3.8 kg
Poids à l'expédition	4.2 kg

Informations générales sur la sécurité

Ce produit est

destiné à être installé par un technicien qualifié. Utilisez des conducteurs de 1,5 mm² pour le câblage.

DANGER

Si l'appareil n'est

Pas correctement mis à la terre, cela peut entraîner un choc électrique grave et/ou la mort.

Débranchez

Débranchez l'alimentation électrique à l'aide de l'interrupteur avant l'installation ou l'entretien. NE CONVIENT PAS À UN USAGE DOMESTIQUE - PEUT CAUSER DES BRÛLURES.

Tous les appareils

doivent être équipés d'un raccordement à 3 fils. Le câble de mise à la terre doit être raccordé à la paroi arrière du sèche-linge.

REMARQUE: Ne pas installer ce sèche-linge au-dessus d'un lavabo.

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne qualifiée afin d'éviter tout danger. Ne déconnectez le câblage fixe qu'en respectant les règles de câblage.

Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont réduites ou qui manquent d'expérience et de connaissances, à moins qu'elles ne soient surveillées par une personne responsable de leur sécurité ou qu'elles n'aient reçu de celle-ci des instructions sur la manière d'utiliser l'appareil.

Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.

Schéma électrique

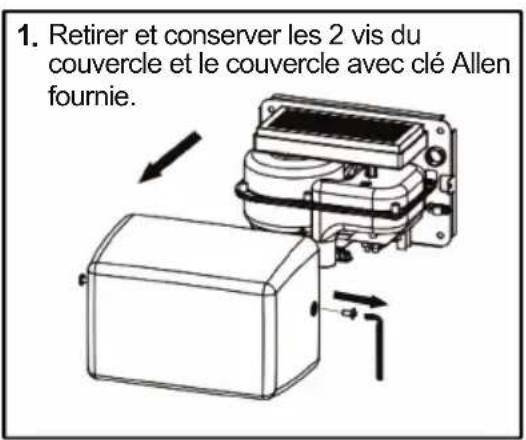

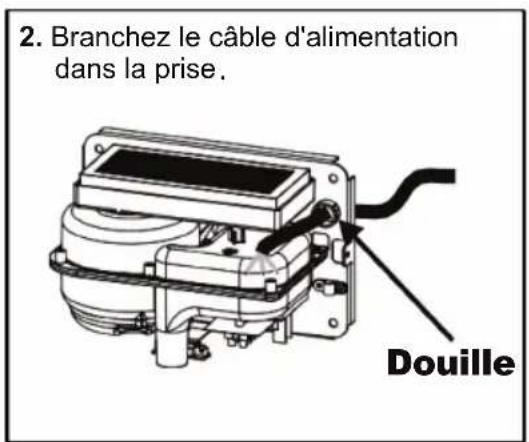

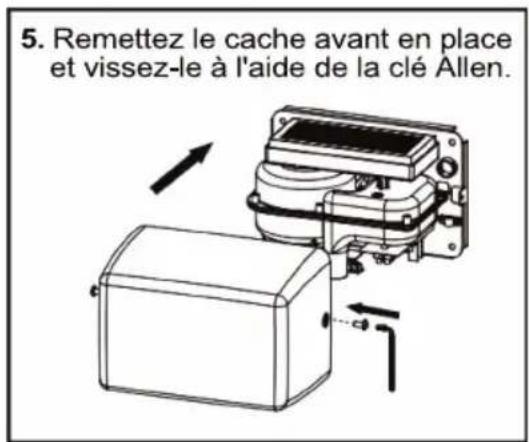

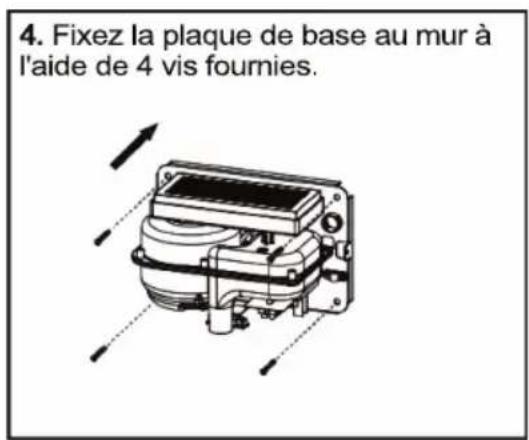

Installation

1. Assurez-vous que le disjoncteur est éteint. L'installation doit être effectuée conformément à l'édition actuelle des règles de câblage locales. L'installation doit être effectuée par un électricien qualifié.
2. Placez le gabarit sur le mur à la hauteur souhaitée (voir les recommandations pour la hauteur de montage) et marquez les positions des 4 trous de montage et du passage de câble à la position KO (Knockout).

Remarque: Si deux séchoirs ou plus sont installés, la distance entre les séchoirs doit être d'au moins 350 mm.

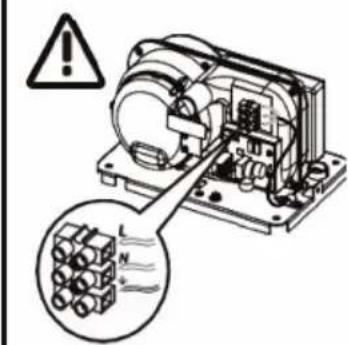

3. Connectez le câble à la borne comme suit:

A. Raccordez le câble conducteur de courant (noir, brun ou foncé) au bornier marqué « L ». B. Raccordez le neutre (couleur blanche, bleue ou claire) à la borne marquée « N ». C. Raccordez le fil de terre (vert ou vert et jaune) au bornier marqué « ♣ ».

Notez que les couleurs des fils conducteurs et neutres dépendent de la tension du réseau d'alimentation.

Hauteurs de montage recommandées

• Depuis le bord inférieur du séchoir au-dessus du sol fini (AFF)

Hommes	1270 mm
Femmes	1194 mm
Enfants 4-7 ans	889 mm
Enfants 8-10 ans	991 mm
Enfants 11-13 ans	1092 mm
Enfants 14-16 ans	1194 mm
Accessible en fauteuil roulant	1016 mm

Nettoyage et entretien

Il est recommandé de nettoyer régulièrement l'appareil afin de garantir des performances optimales.

• Débranchez l'alimentation électrique. • Retirez les deux vis du couvercle. • Retirez le couvercle. - Nettoyez l'intérieur du sèche-linge en enlevant la poussière et les peluches. - Ne pas rincer à l'eau. - Essuyez le couvercle avec un chiffon humide et une solution de nettoyage douce. Ne le faites pas tremper. N'utilisez jamais de produits abrasifs pour nettoyer le cache.

- Remettez le couvercle en place. Ne serrez pas trop les vis.

• Utilisation sans contact. • Secouer l'eau en excès sur les mains. - Placez vos mains sous le diffuseur pour démarrer le fonctionnement • Frotter les mains facilement et rapidement. - S'arrête automatiquement lorsque les mains sont retirées.

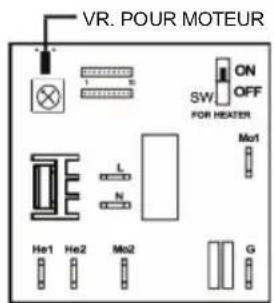

Réglage de la vitesse de l'air

1. Débranchez l'appareil de l'alimentation électrique, dévissez les vis du couvercle et retirez le couvercle
2. Utilisez un petit tournevis cruciforme pour faire tourner l'arbre VR. Tournez-le légèrement dans le sens des aiguilles d'une montre [CW] pour augmenter la puissance au maximum. (+) 🤒, [CCW] pour réduire la puissance selon les besoins (-) ⏻.
3. NE PAS TROP SERRER!

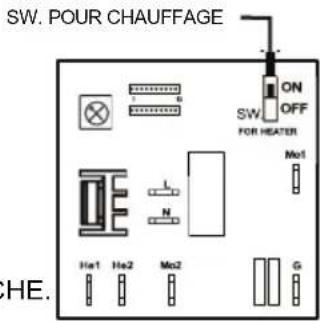

Interrupteur élément chauffant on / OFF

1. Débranchez l'appareil de l'alimentation électrique, dévissez les vis du couvercle et retirez le couvercle.
2. Réglez l'interrupteur de chauffage sur le circuit imprimé à l'aide d'un petit crayon plat en plastique ou en bois.

2-1. Faites glisser l'interrupteur sur « ON » : Appareil de chauffage MARCHE. 2-2. Faites glisser l'interrupteur sur « OFF » : Appareil de chauffage OFF.

Réglage de la zone du capteur

Pour modifier la plage de détection réglée, veuillez vous adresser au service après-vente ou au fabricant.

Changer l'unité de filtration

Il est recommandé de remplacer le filtre tous les six mois.

Retirez les 2 vis du couvercle et le couvercle et conservez-les. Eliminez l'ancien filtre de manière appropriée.

Remplacez le filtre HEPA par un nouveau filtre.

Remettez le couvercle en place et vissez-le à l'aide de la clé Allen.

Diagnostic et mesures correctives

Symptôme

Si le sèche-mains ne fonctionne pas

Le sèche-mainsfonctionne tout seul oufonctionne enpermanence

Le sèche-mains fait un bruit fort et ne fonctionne pas pendant un cycle complet

Le sèche-mains fonctionne, mais le flux d'air a une faible pression et/ou une faible vitesse.

Mesures correctives en cas d'erreurs de première installation

Assurez-vous tout d'abord que le disjoncteur qui alimente le sèche-linge est opérationnel. Si c'est le cas, coupez l'alimentation électrique et retirez le couvercle du séchoir. Rebranchez l'alimentation électrique en prenant les précautions nécessaires pour éviter les chocs électriques et vérifiez la tension sur le bornier. Vérifiez que les branchements sont corrects.

Assurez-vous qu'il n'y a pas d'obstacles sur ou devant le capteur IR. Nettoyez la lentille du capteur pour enlever la saleté et les débris. Si le problème persiste, remplacez le capteur.

Assurez-vous que la tension d'alimentation est correcte. Le sèche-linge émet un fort ronflement si la tension d'entrée est trop élevée. Vérifiez les exigences de tension sur la plaque signalétique de l'appareil et corrigez la tension en conséquence. Si le CBM a été endommagé, remplacez le CBM, le module du capteur IR, le composant VR et les câbles.

Assurez-vous que la tension d'alimentation est correcte. Le sèche-linge fonctionne faiblement si la tension d'entrée est trop faible. Vérifiez les exigences de tension sur la plaque signalétique de l'appareil et corrigez la tension comme nécessaire. Contrôlez le filtre et remplacez-le si nécessaire.

Symptôme

Si le sèche-mains ne fonctionne pas (voyant violet clignotant)

Si le sèche-mains ne fonctionne pas (lumière jaune clignotante)

Si le sèche-mains ne fonctionne pas (lumière rose clignotante)

Le sèche-linge fonctionne, mais le flux d'air a une faible pression et/ou une faible vitesse (lumière bleue clignotante)

Pas d'air chaud disponible

Mesures correctives pour les erreurs de fonctionnement

Éteignez l'appareil et remettez-le en marche. Attendez au moins 1 minute entre les deux. Si un message d'avertissement s'affiche à nouveau, contactez le service après-vente.

Vérifiez si l'élément chauffant est allumé ou éteint. S'il est éteint, allumez-le. S'il n'y a toujours pas d'air chaud, contactez le service après-vente.

Informations importantes

Ce produit entre dans le champ d'application de la directive relative aux déchets d'équipements électriques et électroniques (DEEE) 2012/19/EU.

Points de collecte sur une que la ligne des déchets. P Pévillez-vous auprès des autorités locales sur les possibilités de réparation ou du sort de votre appareil.

Ce produit ne doit pas être éliminé avec les déchets ménagers. Veuillez le recycler là où des installations adéquates sont disponibles. Renseignez-vous auprès des autorités locales sur les possibilités de recyclage.
