T-C BL HEPA - Sèche-main Starmix - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sèche-main automatique sans contact
Marque	Starmix
Modèle	T-C BL HEPA
Tension d'alimentation	AC 220-240 V (50 Hz) / AC 110-120 V (60 Hz)
Puissance (mode standard)	320 W (chauffage éteint) / 720 W (chauffage allumé)
Puissance (mode silencieux)	130 W (chauffage éteint) / 530 W (chauffage allumé)
Puissance (mode stérilisation)	12 W (uniquement modèle PEBBLE PLUS)
Type de moteur	Moteur à courant continu sans balais, 30 000 tr/min
Vitesse d'air maximale	96 m/s
Temps de séchage	10 à 12 secondes
Type de capteur	Infrarouge automatique sans contact, portée 10-20 cm, angle 45°
Arrêt automatique	50 secondes
Indice de protection	IPX3 (étanche aux égouttements)
Classe d'isolation	Catégorie I
Dimensions (H x L x P)	322,1 x 270,5 x 144,6 mm
Type de filtre	HEPA, durée de vie ~60 000 cycles
Lampe UV-C	Option stérilisation (modèle PEBBLE PLUS), durée 3 ans
Fonction de stérilisation	Intégrée (sur certains modèles)
Indicateur LED	Indique l'état de fonctionnement et l'alerte du filtre
Installation	Montage mural, hauteur recommandée selon l'utilisateur
Nettoyage	Chiffon doux et humide, pas de produits abrasifs

FOIRE AUX QUESTIONS - T-C BL HEPA Starmix

Comment installer le sèche-mains Starmix T-C BL HEPA ?

L'installation doit être réalisée par une personne qualifiée. Utilisez le gabarit pour marquer trois points de fixation sur un mur plat. Percez avec un foret de 8 mm, insérez les chevilles. Connectez le câble au bornier en respectant la polarité et la terre. Fixez le support mural, puis faites glisser l'appareil vers le bas. Serrez la vis de sécurité inférieure. Assurez-vous que le voyant LED clignote trois fois en rouge puis reste blanc.

Comment remplacer le filtre HEPA ?

Lorsque le voyant LED clignote en rouge, le filtre doit être remplacé (environ tous les 60 000 cycles). Coupez l'alimentation, retirez l'appareil du support, dévissez les vis de sécurité du capot avant, soulevez le capot. Tournez le couvercle du filtre dans le sens d'ouverture, remplacez l'ancien filtre par un neuf. Refermez le couvercle en alignant le point avec la flèche. Remontez l'appareil.

Comment nettoyer le sèche-mains ?

Débranchez l'appareil et retirez-le du support mural. Nettoyez le boîtier extérieur avec un chiffon doux et humide. N'utilisez jamais de produits abrasifs ou chimiques. Pour un nettoyage en profondeur, retirez le capot avant et essuyez l'intérieur avec un chiffon humide. Remontez le capot et replacez l'appareil.

Que faire si le voyant LED clignote en rouge ?

Un clignotement rouge indique que le filtre HEPA doit être remplacé. Après 60 000 utilisations, le voyant rouge clignote en mode veille. Après 75 000 utilisations, l'appareil s'arrête. Remplacez le filtre immédiatement. Si le voyant clignote après le remplacement, vérifiez que le filtre est correctement installé.

Le sèche-mains peut-il être utilisé en extérieur ?

Non, cet appareil est conçu pour une utilisation en intérieur uniquement. Il doit être protégé de l'eau (indice IPX3, résiste aux égouttements), du soleil et des températures extrêmes. Ne l'installez pas en extérieur ou près de sources d'humidité ou de chaleur.

Quelle est la différence entre les modes standard et silencieux ?

Le mode standard offre une puissance de 720 W (chauffage allumé) pour un séchage rapide. Le mode silencieux (interrupteur Q) réduit la puissance à 530 W et diminue le bruit. Il est idéal pour les environnements sensibles au bruit. La consommation en veille reste inférieure à 0,5 W.

Comment activer le mode stérilisation ?

Le mode stérilisation est disponible uniquement sur le modèle PEBBLE PLUS. Utilisez l'interrupteur gauche à l'intérieur du capot avant (réglage usine : OFF). Allumez-le pour activer la lampe UV-C qui stérilise l'air. La lampe UV-C doit être remplacée tous les 3 ans.

Quelle est la durée de vie de la lampe UV-C ?

La lampe UV-C a une durée de vie d'environ 3 ans d'utilisation normale. Après cette période, son efficacité diminue. Pour la remplacer, retirez le capot avant, dévissez le couvercle de la lampe, débranchez le connecteur et insérez une nouvelle lampe.

Que faire si le sèche-mains ne s'allume pas ?

Vérifiez d'abord que l'alimentation électrique est branchée et que le disjoncteur n'a pas sauté. Assurez-vous que l'appareil est correctement enclenché sur le support mural. Si le voyant LED reste éteint, l'appareil peut être mal monté. Retirez-le et remontez-le en suivant les instructions. Si le problème persiste, contactez un professionnel.

Le sèche-mains est-il adapté aux personnes en fauteuil roulant ?

Oui, la notice recommande une hauteur d'installation de 1150 mm du sol aux vis supérieures pour les personnes en fauteuil roulant. Cette hauteur permet un accès facile et un séchage confortable. Ajustez l'installation en fonction des besoins.

MODE D'EMPLOI T-C BL HEPA Starmix

Manuel d'instruction

SPÉCIFICATIONS TECHNIQUES

Catégorie de l'objet		Date d'exécution :
Tension de fonctionnement		AC 220-240 V, 50 Hz/AC 110-120, 60 Hz
Puissance	Mode standard	220~240 V	320 W (chauffage éteint)/720 W (chauffage allumé)
		110~120 V	320 W (chauffage éteint)/720 W (chauffage allumé)
	Mode silencieux	220~240 V	Mode Q « ON », 130 W (chauffage éteint)/530 W (chauffage allumé)
		110~120 V	Mode Q « ON », 130 W (chauffage éteint)/530 W (chauffage allumé)
Mode stérilisation(S'applique uniquement au modèle PEBBLE PLUS)		Puissance 12W
		Cycle de fonctionnement	1 heure de marche, 1 heure d'arrêt
		Vitesse d'air 17m/s
Supports de puissance		≤0,5 W
Vitesse d'air (détection maximale)		96 m/s
Type de moteur		Moteur à courant continu sans balais, 30 000 tr/min
Type de capteur		Fonctionnement sans contact par infrarouge automatique
Plage du capteur		45° 10~20cm
Protection de la temporisation		Arrêt automatique de 50 secondes
Temps de séchage		10 ~ 12 sec
Étanche aux égouttements		IPX3
Isolation		CATÉGORIE I
Taille de l'appareil		H 322,1 mm x L 270,5 mm x P 144,6 mm

Avertissement : AFIN de réduire le RISQUE d'incendie, de décharge électrique et de blessure observez les POINTS suivants :

• Utilisez uniquement cet appareil de la manière recommandée par le fabricant. Le fabricant n'est pas responsable des dommages causés par une mauvaise utilisation ou une installation défectueuse.
• Les instructions contenues dans le gabarit d'installation doivent être suivies attentivement lors de l'installation de cet appareil. Ne pas respecter les instructions peut entraîner un fonctionnement incorrect de l'appareil, des dommages matériels et/ou corporels.
• Les travaux d'installation et le câblage électrique doivent être effectués par une ou plusieurs personnes qualifiées, conformément à tous les codes et normes applicables, y compris la construction à indice de résistance au feu.
• Lorsque vous découpez ou percez un mur ou un plafond, n'endommagez pas les câbles électriques et autres équipements cachés.
• Cet appareil doit être alimenté par un circuit en dérivation dédié, protégé par un disjoncteur de calibre approprié. Le câble du circuit doit être adapté à la consommation actuelle de cet appareil.
• Cet appareil a été conçu pour une utilisation en intérieur uniquement, protégez-le de l'eau, du soleil et des températures extrêmes, ne l'installez pas en extérieur ou à proximité de générateurs d'humidité et de chaleur.
• Cet appareil ne peut être modifié, entretenu, réparé et retiré que par une ou plusieurs personnes qualifiées. Si l'appareil s'arrête et fonctionne de manière étrange, contactez votre vendeur ou entrepreneur régional.
• Cet appareil n'est pas conçu pour être utilisé par des enfants à partir de 8 ans et des personnes (y compris des enfants) avec des capacités physiques, sensorielles ou mentales limitées, ou à qui il manque l'expérience et la connaissance d'utilisation de l'article, si ces personnes sont sous surveillance, ou reçoivent des instructions sur l'utilisation de l'appareil en toute sécurité et s'ils comprennent les risques encourus. Ne laissez pas les enfants jouer avec l'appareil, ou effectuer le nettoyage et l'entretien de ce sèche-mains.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de maintenance ou des personnes aux qualifications similaires afin d'éviter les risques.
• Le couvercle du sèche-linge ne peut être retiré qu'une fois le sèche-linge déconnecté de la source d'alimentation de la station d'accueil. Pour ce faire, veuillez suivre la séquence détaillée à la fig. 8, en vous assurant que la vis de retenue du couvercle située à l'arrière du sèche-linge est dévissée. Inversez la séquence pour remonter le couvercle et le sécheur sur la station d'accueil.

Déballer le produit

1. Retirez tous les matériaux d'emballage. Le recyclage est recommandé.
2. Retirez délicatement le sèche-mains du carton d'emballage, en veillant à ne pas faire tomber l'appareil.
3. Inspectez soigneusement l'appareil pour vérifier qu'il n'a pas été endommagé pendant le transport. Vérifiez qu'il n'y a pas de pièces détachées, manquantes ou endommagées. Si le sèche-mains est endommagé, informez-en rapidement l'expéditeur ou le vendeur chez qui vous l'avez acheté. Les éléments standard du sèche-mains sont indiqués à la fig. 1, ainsi que les outils nécessaires à l'installateur.

1. Retrait du support mural

1.1 Posez l'appareil sur un chiffon pour éviter de marquer sa surface. 1.2 Retirez la vis de sécurité située sur la surface inférieure de l'appareil, en utilisant l'outil de service (fig. 2). 1.3 Tirez le support de montage mural vers le bas et retirez-le de l'appareil (fig. 3).

• Assurez-vous que le disjoncteur de l'alimentation électrique est éteint. - Vérifiez que l'alimentation électrique correspond à celle indiquée sur la plaque signalétique. Si l'appareil est connecté à une alimentation électrique différente de celle indiquée sur la plaque signalétique de ce dernier, cela peut entraîner des dommages permanents ou un fonctionnement dangereux de l'appareil. • L'appareil doit être monté sur un mur vertical plat capable de supporter le poids total de l'appareil.

2. Mise en place

2.1 Marquez l'emplacement sur le mur avec un crayon. Utilisez le gabarit d'installation pour marquer les emplacements des trois points de fixation (fig. 4).

Mesures des hauteurs recommandées du sol aux vis supérieures

Objectif de l'installation	Hauteur
Homme adulte	1400mm
Femme adulte	1365mm
Enfants de 5 à 8 ans	1028mm
Enfants de 8 à 11 ans	1128mm
Enfants de 11 à 14 ans	1208mm
Personne en fauteuil roulant	1150mm

2.2 Prépercez le mur aux endroits marqués à l'aide d'un foret de 8 mm, insérez les ancrages en plastique et tapez à ras du mur. Si l'entrée du câble doit se faire par le mur, prévoir une sortie de câble adéquate (fig. 5).

Lors de l'installation au-dessus de n'importe quelle surface, la distance depuis le bas du sèche-mains doit être d'au moins 700 mm.

Attention : s'assurer que l'alimentation n'est PAS connectée

3.1 Tirez le câble à travers le trou du support de montage mural. Assurez-vous que le câble est suffisamment long pour passer correctement à travers le support de montage mural jusqu'au bornier (fig. 6). 3.2 Le câble doit se trouver dans le canal dédié. Si le câble passe par l'entrée de câble de l'extérieur, il est recommandé de faire passer le câble par les 3 bossages comme indiqué dans la fig. 6B. 3.3 Comme indiqué, connectez le câble au bornier. 3.4 Vissez le bornier. 3.5 Fixez le support de montage mural au mur. Vissez au mur à l'aide du raccord approprié (fig. 6A). 3.6 Fixez le cache du câble à l'aide d'une vis sur le support de montage mural.

ATTENTION : Connectez le fil de terre au bornier marqué par « 🍼 » Le câble de mise à la terre doit être installé dans toutes les installations. Ne serrez pas trop et n'écrasez pas le câble d'alimentation.

4. Fixer l'unité principale au support de montage mural

4.1 Placez l'appareil au centre, au-dessus du support mural, pour que le support métallique situé à l'arrière soit positionné sur la partie correspondante de la moulure du support mural. En maintenant le sèche-linge fermement contre le mur, faites lentement glisser le sèche-mains vers le bas jusqu'à ce qu'il n'y ait plus aucun mouvement. Le sèche-mains doit ensuite être relié électriquement (fig. 7). 4.2 Testez le bon fonctionnement de l'appareil. Le voyant LED situé sur le couvercle doit clignoter 3 fois en rouge une fois que l'alimentation électrique a été correctement connectée, suivi d'un voyant LED blanc allumé en continu. 4.3 Insérez et serrez la vis de sécurité située sur la surface inférieure (fig. 7A). 4.4 Le câble allant de l'embranchement à la station d'accueil via les embouts de retenue ne doit pas avoir de longueur excessive, afin de garantir l'efficacité de la retenue du câble. Comme le montre la figure 6B.

Remarque : si la lumière LED reste éteinte, l'appareil doit être remonté correctement.

1. Retirez la vis de sécurité située sur la surface inférieure de l'appareil, en utilisant l'outil de service (fig. 2).
2. Soulevez l'appareil pour le retirer du support de montage mural.

Remarque : Assurez-vous que le voyant LED situé à l'avant de l'appareil est éteint avant d'ouvrir le cache avant. Si le voyant LED est toujours allumé, attendez qu'il s'éteigne.

L'appareil est équipé d'une lampe UV-C intégrée, évitez l'exposition aux rayons UV germicides directs.

1. Dévissez les deux vis de sécurité du bas de l'appareil à l'aide de l'outil de maintenance fourni (fig. 8), en veillant à ce que les vis restent dans le canal. Veuillez noter que ces vis sont conçues pour rester captives dans le canal.
2. Retirez la (1) vis à l'arrière de l'appareil, grâce au tournevis + (fig. 8A).
3. Soulevez le cache avant de l'appareil (fig. 9A).

1. Pour allumer/éteindre le chauffage, utilisez l'interrupteur central illustré à la fig. 9A. (Réglage d'usine : ON)
2. Pour changer de mode de silence, utilisez l'interrupteur de droite illustré à la fig. 9A. (Réglage d'usine : OFF)
3. Pour activer/désactiver le mode de stérilisation à l'air, utilisez l'interrupteur de gauche illustré à la fig. 9A. (Réglage d'usine : OFF)

Montage de l'appareil

Repositionnez le cache avant sur l'appareil.

Fixez une nouvelle fois les 2 vis de sécurité du cache dans la partie inférieure du cache avant (fig. 8).

Fixez une nouvelle fois la vis du cache située à la base du sèche-mains (fig. 8A).

Repositionnez l'appareil sur le support de montage mural et insérez et serrez une vis de sécurité dans le bas du cache avant (fig. 7~7A).

Vérifiez que l'appareil fonctionne correctement. Le voyant LED sur le cache doit clignoter 3 fois avec une lumière rouge après que l'alimentation a été correctement connectée et suivie d'une lumière LED blanche continue.

Note : si le voyant LED reste éteint, l'appareil doit être monté correctement.

Remplacement du filtre et de la LAMPE uv-c

Si le voyant LED situé à l'avant de l'appareil clignote en rouge, le filtre, s'il est installé, doit être remplacé. Le filtre fonctionne pendant environ 60 000 fonctionnements.

1. Retirez la vis de sécurité située au milieu de la face inférieure de l'appareil (fig. 2).
2. Soulevez l'appareil du support de fixation mural du TERRA4 (fig. 8).
3. Retirez les (2) vis de sécurité de l'unité, grâce à l'outil de service (fig. 8A).
4. Retirez la (1) vis à l'arrière de l'appareil, grâce au tournevis (fig 8B).
5. Soulevez le cache avant de l'appareil (fig. 9).
6. Tournez le couvercle du filtre dans le sens de l'ouverture (fig. 10). Le point est aligné avec la flèche sur le couvercle du moteur (fig. 10A).

Remarque : Assurez-vous que le voyant LED situé à l'avant de l'appareil est éteint avant d'ouvrir le cache avant. Si le voyant LED est toujours allumé, attendez qu'il s'éteigne.

1. Insérez le nouveau filtre.

Le point sur le couvercle du filtre est aligné avec la flèche sur le couvercle du moteur (fig. 10C).

1. Tournez le couvercle du filtre dans le sens de la fermeture. Le point est positionné à droite de la flèche sur le couvercle du moteur (fig. 10A-A).

AVERTISSEMENT - Si le sèche-mains a été équipé d'un filtre, il devra être remplacé après 60 000 fonctionnements, mais il continuera à fonctionner pendant 15 000 fonctionnements supplémentaires, sans les avantages du filtre HEPA. Après environ 75 000 fonctionnements, le voyant LED rouge clignote sur la fenêtre située à l'avant du couvercle et l'unité cesse de fonctionner jusqu'à ce qu'un filtre de remplacement soit installé.

La fonction de stérilisation de la lampe UV-C sera affaiblie au bout de 3 ans d'utilisation, la lampe UV-C doit être remplacée pour maintenir le bon fonctionnement. (S'applique uniquement au modèle PEBBLE PLUS qui est équipé de l'option stérilisateur à air)

1. Retirez le couvercle du filtre et le filtre comme indiqué à la page 8.
2. Retirez les deux vis du couvercle de la lampe UV-C et retirez le couvercle de la lampe UV-C et tirez sur le connecteur de la lampe UV-C depuis la carte de la lampe UV-C. (fig. 11).
3. Insérez la nouvelle lampe UV-C et remettez le couvercle de la lampe UV-C en place en serrant les deux vis et en replaçant le connecteur sur la carte de la lampe UV-C.

Montage de l'appareil

Remplacez le filtre (comme indiqué à la page 8) et fixez l'unité sur le support de montage mural (comme indiqué à la page 7). Remarque : si le voyant LED rouge continue à clignoter lors de la mise sous tension, cela signifie que le filtre n'est pas correctement installé et qu'il doit être réinstallé.

Voyants LED de fonctionnement

Voyant LED de fonctionnement

Couleur du couvercle avant	Mode veille Mode de fonctionnement	Mode stérilisation
Blanc/Argent LED blanche allumée	Mode rapide de la LED blanche	Mode lent de la LED blanche
Black Edition LED rouge allumée	Mode rapide de la LED rouge	Mode lent de la LED rouge

Éclairage d'indication d'alerte de filtre

Utilisation du filtre Voyants		Mode veille/stérilisation	Mode de fonctionnement (mode détection)
De 60 000 utilisations ~74 999 utilisations	LED blanche	LED blanche allumée/ Mode lent de la LED blanche	LED blanche allumée mode rapide
	LED rouge LED rouge clignotante OFF
	LED d'indication (bleue)	OFF ON
75 000 utilisations environ jusqu'au remplacement du nouveau filtre	LED blanche	LED blanche allumée/ Mode lent de la LED blanche	LED blanche allumée mode lent
	LED rouge LED rouge clignotante LED rouge clignotante
	LED d'indication (bleue)	OFF Clignotante

Utilisation

1. Fonctionnement sans contact.
2. Secouez l'excédent d'eau des mains.
3. Placez les mains sous la sortie pour commencer le fonctionnement (fig. 12).

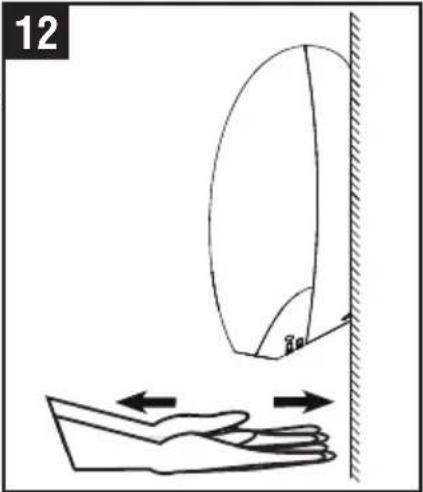

4. Déplacez lentement les mains d'avant en arrière sous la sortie située au bas du sèche-mains.
5. Le voyant LED bleu situé près de la sortie du sèche-mains lance le séchage.
6. Le sèche-mains et la LED bleue s'arrêtent une fois que les mains ne sont plus en-dessous.
7. Le sèche-mains s'éteint également automatiquement après 50 secondes d'utilisation sans interruption.

S'il y a un problème électrique ou de moteur, la LED bleue clignote lorsque les mains sont sous la sortie du sèche-mains. La fonction stérilisation s'allume et s'éteint automatiquement.

Soulevez l'appareil pour le retirer du support de montage mural avant l'entretien et le nettoyage.

Nettoyez régulièrement le boîtier extérieur à l'aide d'un chiffon doux et humide afin d'éliminer les saletés.

ATTENTION: N'utilisez jamais de produits abrasifs ou chimiques pour nettoyer le couvercle. Ne pas faire tremper.

Nettoyage en profondeur périodique

1. Le nettoyage et l'entretien ne doivent pas être effectués avant que l'appareil n'ait été retiré de son support de montage mural ou coupé de l'alimentation.
2. Utilisez l'outil de service ou la clé Allen de sécurité pour retirer les deux vis de sécurité du couvercle.
3. Retirez le couvercle.
4. Nettoyez toute la poussière et les peluches de l'intérieur du sèche-mains.
5. Replacer le couvercle.
6. Essuyez le couvercle avec un chiffon humide.
