GEBRUIKSAANWIJZING T-C BL HEPA Starmix

Productcategorie		Uitvoeringsdatum
Bedrijfsspanning		AC 220~240 V, 50 Hz / AC 110~120, 60Hz
Vermogen	Standaard modus	220~240 V	320 W (verwarming uit)/720 W (verwarming aan)
		110~120 V	320 W (verwarming uit)/720 W (verwarming aan)
	Fluistermodus	220~240 V	F-modus ‘AAN’, 130 W (verwarming uit)/530 W (verwarming aan)
		110~120 V	F-modus ‘AAN’, 130 W (verwarming uit)/630 W (verwarming aan)
Sterilisatiemodus(Alleen van toepassing voor hetPEBBLE PLUS model)		Vermogen 12 W
		Gebruikscyclus 1	uur aan, 1 uur uit
		Luchtsnelheid 17m/s
Stand-by vermogen		≤0,5 W
Luchtsnelheid (detectie max)		96 m/s
Type motor		Borstelloze DC-motor, 30.000 tpm
Type sensor		Automatisch infrarood contactloze bediening
Sensorbereik		45° 10~20cm
Timing bescherming		50 seconden automatische uitschakeling
Droogtijd		10 - 12 sec
Druppeldicht		IPX3
Isolatie		KLASSE I
Afmetingen van de eenheid		H 322,1mm x B 270,5mm x D 144,6mm

BELANGRIJKE VEILIGHEIDSINSRUCTIES

WAARSCHUWING - MEN MOET HET VOLGENDE IN ACHT NEMEN OM HET RISICO OP BRAND, ELEKTRISCHE SCHOK OF LETSEL:

• Gebruik deze apparatuur alleen voor het door de fabrikant beoogde gebruiksdoeleinde. De fabrikant is niet verantwoordelijk voor schade veroorzaakt door verkeerd gebruik of gebrekkige installatie.
• De instructies in het installatiesjabloon moeten aandachtig worden nageleefd tijdens de installatie van dit toestel. Het niet nauwkeurig naleven van deze instructies kan resulteren in onjuist gebruik van dit toestel, materiële schade en/of persoonlijk letsel.
• De installatiewerkzaamheden en elektrische aansluiting moet worden uitgevoerd door een gekwalificeerde persoon/personen in overeenstemming met de toepasselijke voorschriften en normen, waaronder een brandwerende constructie.
• Tijdens het snijden of boren in wand of plafond mag u elektrische bedrading of andere verborgen nutsvoorzieningen niet beschadigen.
• Dit toestel moet van stroom worden voorzien via een eigen stroomcircuit met een stroomonderbreker en het juiste stroomniveau. De circuitkabel moet geschikt zijn voor het stroomverbruik van dit toestel.
• Dit toestel is alleen ontwikkeld voor gebruik binnenshuis. Bescherm het tegen water, zon en extreme temperaturen, installeer het niet buiten of dicht bij vocht- en warmtegeneratoren.
• Dit toestel kan alleen worden gewijzigd, onderhouden, gerepareerd en afgevoerd door gekwalificeerde personen. Neem contact op met uw regionale plaatselijke leverancier of aannemer als het toestel stopt en vreemd werkt.
• Dit toestel kan worden gebruikt door kinderen vanaf 8 jaar en ouder en personen met verminderde fysieke, sensorische of mentale vaardigheden, of een gebrek aan ervaring en kennis, als ze onder toezicht staan of geïnstrueerd werden over hoe het apparaat veilig gebruikt moet worden en als ze de gerelateerde gevaren begrijpen. Laat kinderen niet met het toestel spelen of reiniging en onderhuid aan deze handdroger uitvoeren.
• Als de kabel van het apparaat beschadigd is, moet het door de fabrikant, zijn vertegenwoordiging of een soortgelijk gekwalificeerde personen worden vervangen om gevaren te voorkomen.
• De drogerafdekking kan alleen worden verwijderd als de droger is losgekoppeld van de stroombron van het dockingstation. Volg hiervoor de in fig. 8 beschreven procedure, waarbij u erop let dat de bevestigingsschroef van de kap aan de achterkant van de droger wordt losgedraaid. Volg de omgekeerde volgorde om het deksel en de droger weer op het laadstation aan te sluiten.

UITPAKKEN

1. Verwijder al het verpakkingsmateriaal. Wij raden recycling aan.
2. Haal de handdroger voorzichtig uit de transportverpakking. Wees voorzichtig en laat het toestel niet vallen.
3. Zorgvuldig controleren op beschadigingen die eventueel tijdens het transport zijn ontstaan. Controleer op losse, ontbrekende en beschadigde onderdelen. Als de handdroger is beschadigd, moet u de vervoerder of de leverancier waar u het product heeft gekocht, onmiddellijk informeren.

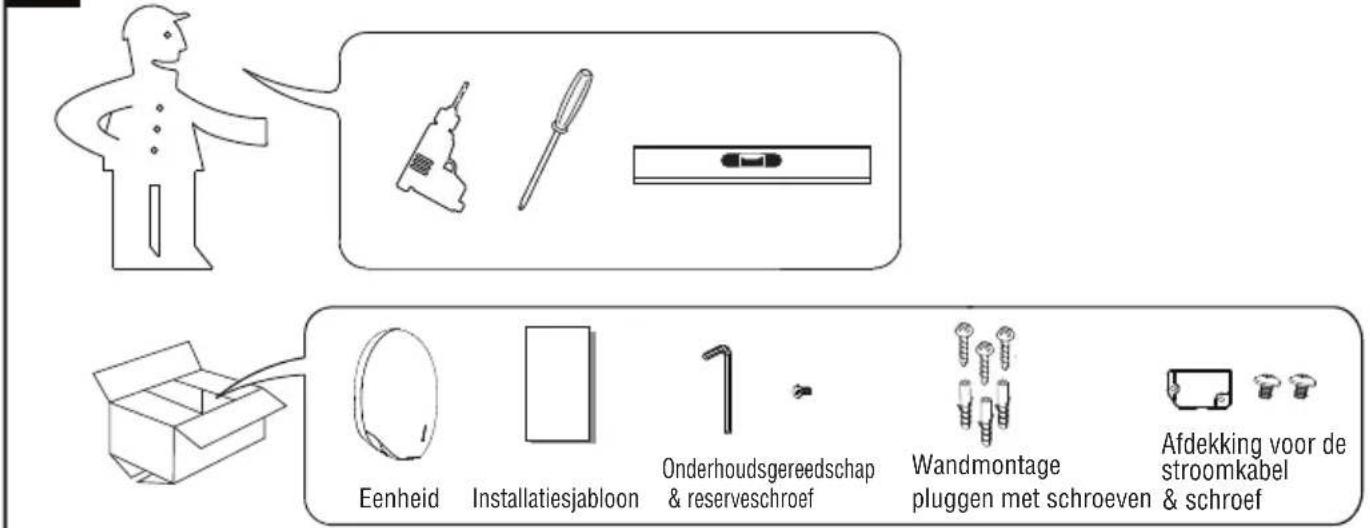

Standaard voorwerpen met de handdroger worden weergegeven in afb. 1 samen met de gereedschappen die nodig zijn voor de installateur.

1

Eenheid Installatiesjabloon Onderhoudsgereedschap & reserveschroef Wandmontage pluggen met schroeven Afdekking voor de stroomkabel & schroef

INSTALLATIE

1. Verwijderen van de wandhouder

1.1 Plaats het toestel op een doek om krassen op het oppervlak te voorkomen.

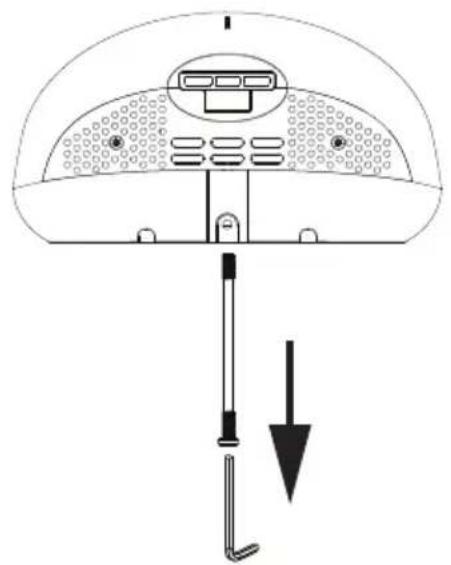

1.2 Verwijder de veiligheidsschroef die zich aan de onderkant van het toestel bevindt. Gebruik hiervoor het onderhoudsgereedschap (afb. 2).

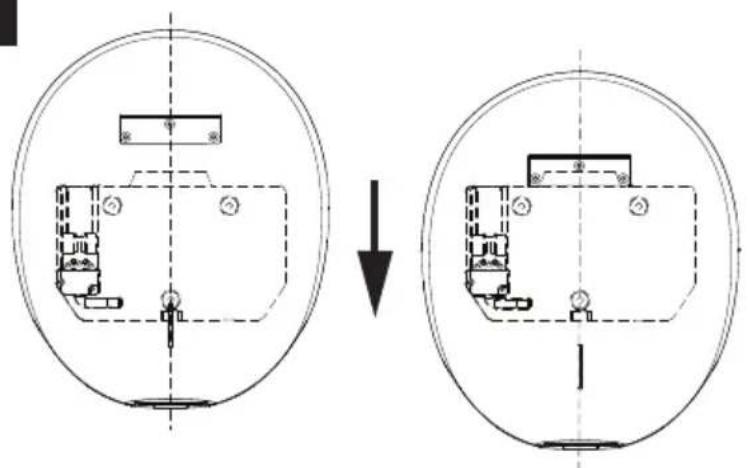

1.3 Trek de wandhouder naar beneden en verwijder hem van het toestel (afb. 3).

2

• Zorg ervoor dat de voedingsonderbreking is uitgeschakeld.
- Controleer of de voeding overeenkomt met de vermelde voeding op het typeplaatje. Als het toestel wordt aangesloten op een elektrische voeding met een andere waarde dan vermeld op het typeplaatje van het toestel, kan dit resulteren in permanente schade of een onveilig gebruik van het toestel.
- Het toestel moet op een vlakke, verticale wand worden gemonteerd die in staat is het volledig gewicht van het toestel te dragen.

2. Plaatsing

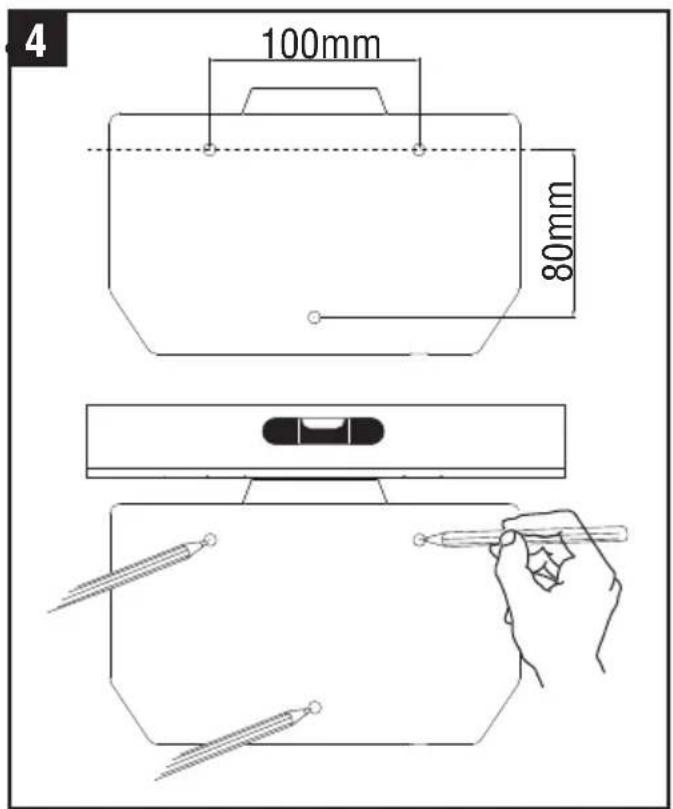

2.1 Markeer de plek op de wand met behulp van een potlood. Gebruik het installatiesjabloon om de plekken voor de drie fixatiepunten te markeren (afb. 4).

Aanbevolen maten van de hoogte vanaf de vloer tot aan de bovenkant van de schroeven

Installatiedoel	Hoogte
Volwassen man	1400mm
Volwassen vrouw	1365mm
Kinderen van 5 tot 8 jaar oud	1028mm
Kinderen van 8 tot 11 jaar oud	1128mm
Kinderen van 11 tot 14 jaar oud	1208mm
Rolstoelgebruikers	1150mm

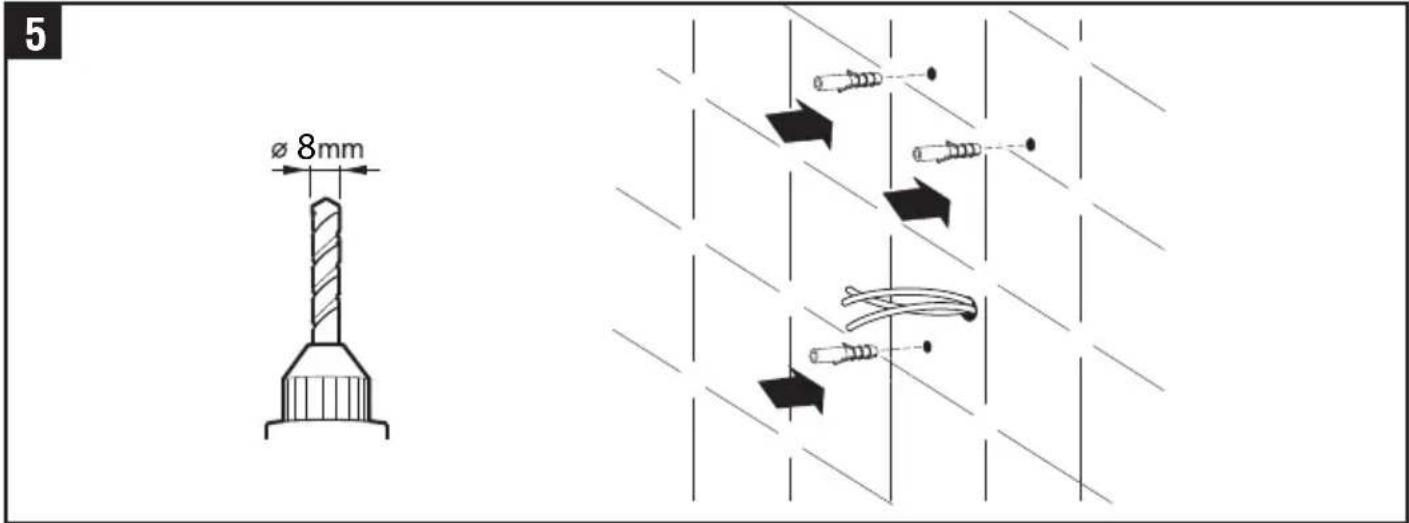

2.2 Boor de gaten voor die u heeft gemarkeerd. Gebruik hiervoor een 5/16" (8mm) boor. Plaats de kunststof pluggen en breng ze vlak met de wand aan. Als de kabel in de wand wordt geleid, moet u voor een geschikte kabeluitgang zorgen (afb. 5)

Bij installatie boven een oppervlak moet de afstand vanaf de onderkant van de droger minimaal 700 mm zijn.

5 Ø 8mm

3. Installeer de stroomkabel & sluit hem aan op de klemmenblok

WAARSCHUWING: ZORG ERVOOR DAT DE STROOM NIET IS AANGESLOTEN

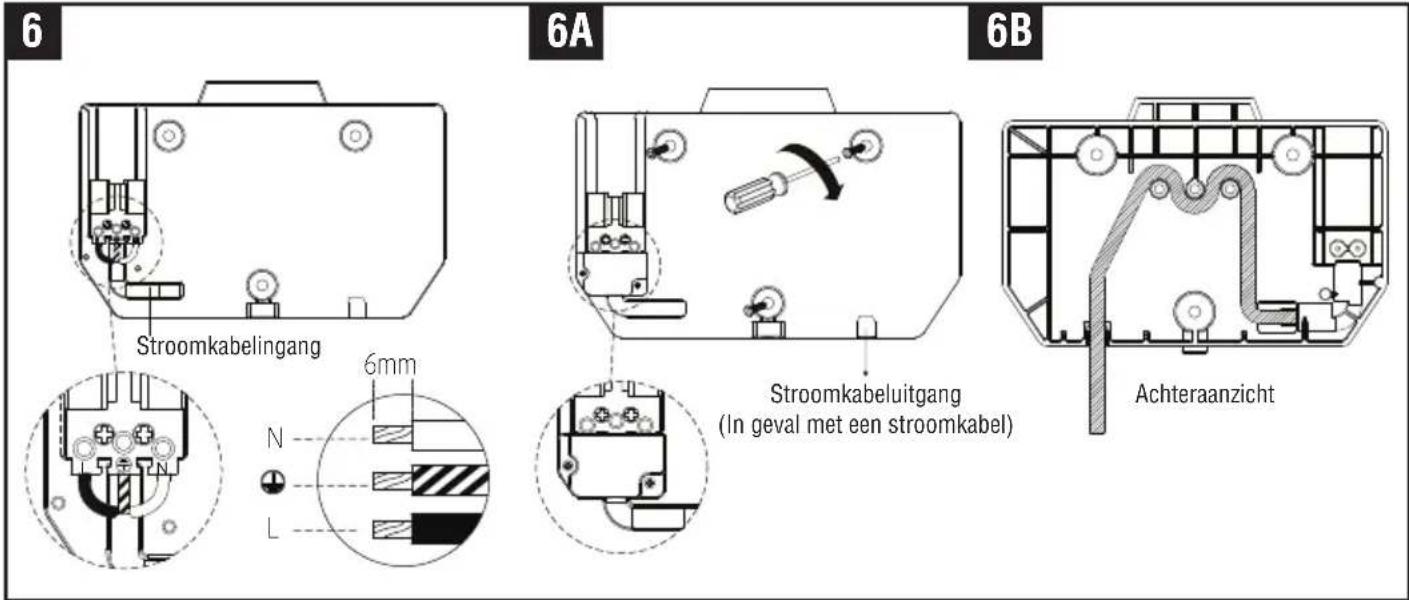

3.1 Trek de kabel door het gat in de wandhouder. Zorg ervoor dat de kabel lang genoeg is om hem juist door de wandhouder naar de klemmenblok te leiden (afb. 6).
3.2 De kabel moet zich in de hiervoor bestemde gleuf bevinden. Als de kabel vanaf buiten door de stroomkabelingang komt, raden wij aan dat de kabel via de 3 aansluitingen wordt aangesloten zoals weergegeven in afb. 6B.
3.3 Zoals weergegeven sluit u de kabel aan op de klemmenblok.
3.4 Schroef vast in de klemmenblok.
3.5 Bevestig de wandhouder aan de wand. Schroef met behulp van de juiste aansluiting vast op de wand (afb. 6A).
3.6 Bevestig de kabelafdekking met behulp van een schroef op de wandhouder.

LET OP: Sluit de aarde aan bij markering "💡" op de klemmenblok. De aard-/grondkabel moet in alle installaties worden aangebracht. Niet te stevig vastdraaien om de stroomkabel niet te beschadigen.

6 6A 6B Stroomkabelingang 6mm N L Stroomkabeluitgang (In geval met een stroomkabel) Achteranzicht

4. Bevestig de primaire eenheid op de wandhouder

4.1 Plaats het toestel centraal boven de wandhouder zodat de metalen beugel aan de achterkant zich boven de insteekpartner van de wandhouder bevindt. Houd de droger stevig tegen de wand, schuif hem langzaam naar beneden totdat hij niet meer verder kan bewegen. De droger moet zijn aangesloten op het stroomnet (afb. 7).
4..2 Test het apparaat op correcte werking. Het LED-licht op de hoes moet 3 keer knipperen met rood licht nadat de voeding correct is aangesloten en gevolgd door continu wit LED-licht.
4.3 Plaats de veiligheidsschroef aan de onderkant van het oppervlak en draai hem vast (afb. 7A).
4.4 De kabel van het uitsteeksel naar het docking station via de spigots mag geen overmatige lengte hebben, om ervoor te zorgen dat de kabel doeltreffend wordt tegengehouden. Zoals getoond in Fig 6B.

Opmerking. Als het LED-licht uit blijft, moet het apparaat opnieuw worden aangebracht.

7

1. Verwijder de veiligheidsschroef die zich aan de onderkant van het toestel bevindt. Gebruik hiervoor het onderhoudsgereedschap (afb. 2).
2. Til het toestel van de wandhouder.

Opmerking: Zorg ervoor dat het led-lampje aan de voorkant van het toestel UIT is voordat u de frontafdekking opent. Als het led-lampje nog altijd AAN is, moet u wachten totdat het uit gaat.

Het toestel heeft een ingebouwde UV-C lamp. Voorkom blootstelling aan directe kiemdodende UV-stralen.

8 unscrew 8A

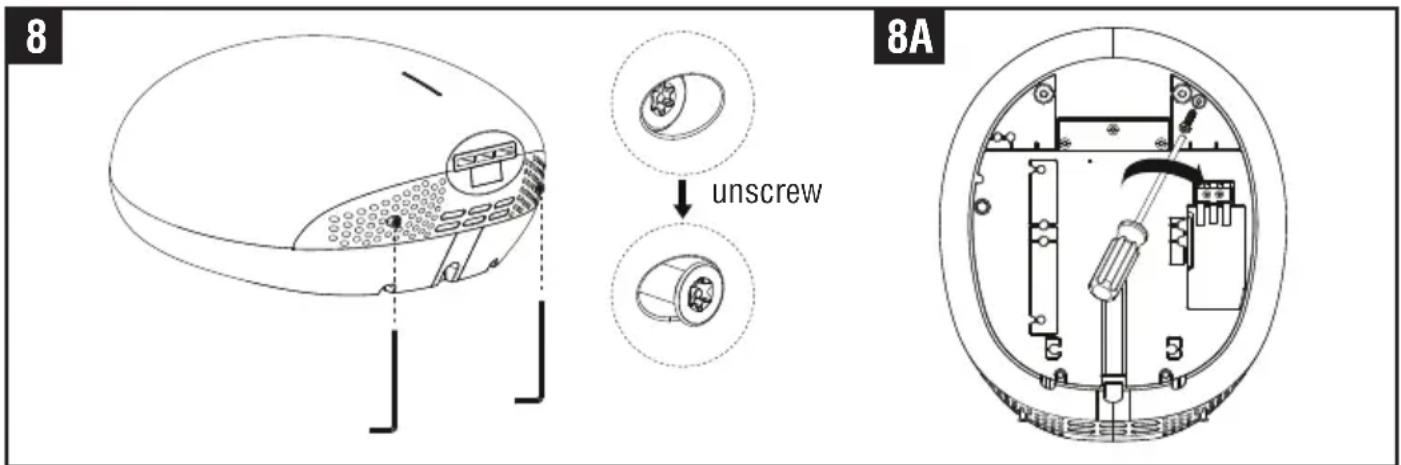

1. Draai de twee beveiligingsschroeven aan de onderkant van het toestel los met behulp van het meegeleverde servicegereedschap (fig. 7), en zorg ervoor dat de schroeven binnen het kanaal blijven. Let op: deze schroeven zijn ontworpen om vast te blijven zitten binnen het kanaal.
2. Verwijder de (1) schroef aan de achterkant van het toestel. Gebruik de + schroevendraaier (afb. 8A).

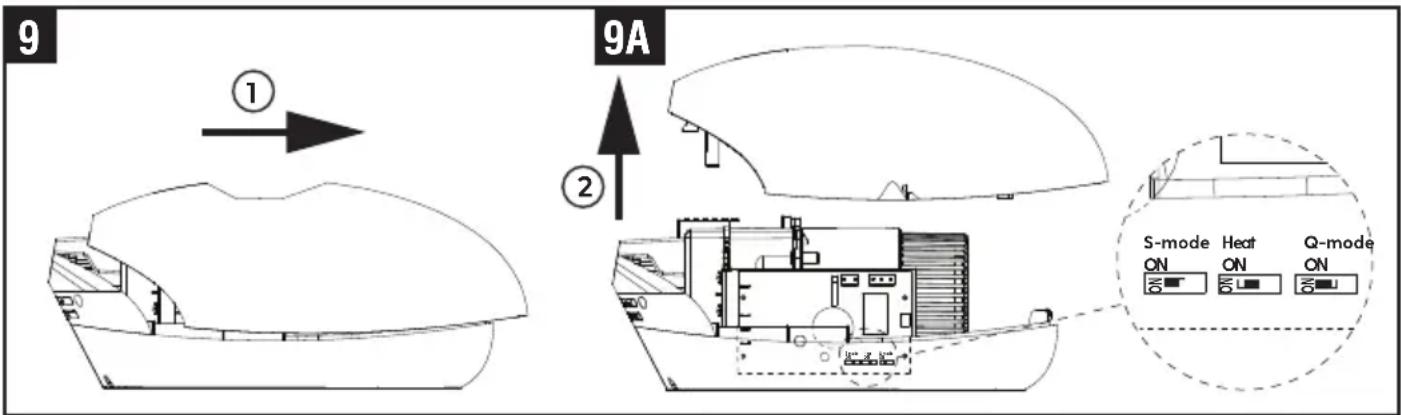

3. Til de frontafdekking van het toestel (afb. 9\~9A).

1. Gebruik de middelste schakelaar (fig. 9A) om het verwarmingselement in of uit te schakelen. (Fabrieksinstelling : ON)
2. Om de stille modus te wijzigen, gebruikt u de rechter schakelaar (zie fig. 9A). (Fabrieksinstelling : UIT)
3. Gebruik de linker schakelaar (zie fig. 9A) om de luchtsterilisatiestand in of uit te schakelen. (Fabrieksinstelling : OFF)

BEVESTIGINGSEENHEID

Plaats de frontafdekking terug op het toestel.

Maakt de 2 veiligheidsschroeven voor de afdekking aan de onderkant van de frontafdekking weer vast (afb. 8).

Draai de schroef van de afdekking aan de onderkant van de droger weer vast (afb. 8A).

Plaats het toestel weer op de wandhouder en plaats de veiligheidsschroef aan de onderkant van de frontafdekking en draai hem weer vast (afb. 7\~7A).

Test of het toestel naar behoren werkt. Het led-lampje op de afdekking moet 3 keer rood knipperen nadat de stroomvoorziening juist is aangesloten en daarna moet de led continu wit branden.

Opmerking: Als de led uit blijft, moet het toestel juist worden aangesloten.

FILTER & UV-C LAMP VERVANGEN

Als het led-lampje aan de voorkant van het toestel rood knippert, moet de filter, als deze is geplaatst, worden vervangen. De filter werkt ongeveer 60.000 cycli.

1. Verwijder de veiligheidsschroef in het midden van de onderkant voren van het toestel (afb. 2).
2. Til het toestel van de TERRA4 wandhouder (afb. 8).
3. Verwijder de (2) veiligheidsschroeven van het toestel. Gebruik hiervoor het onderhoudsgereedschap (afb. 8A).
4. Verwijder de (1) schroef aan de achterkant van het toestel. Gebruik de + schroevendraaier (afb. 8B).
5. Til de frontafdekking van het toestel (afb. 9).

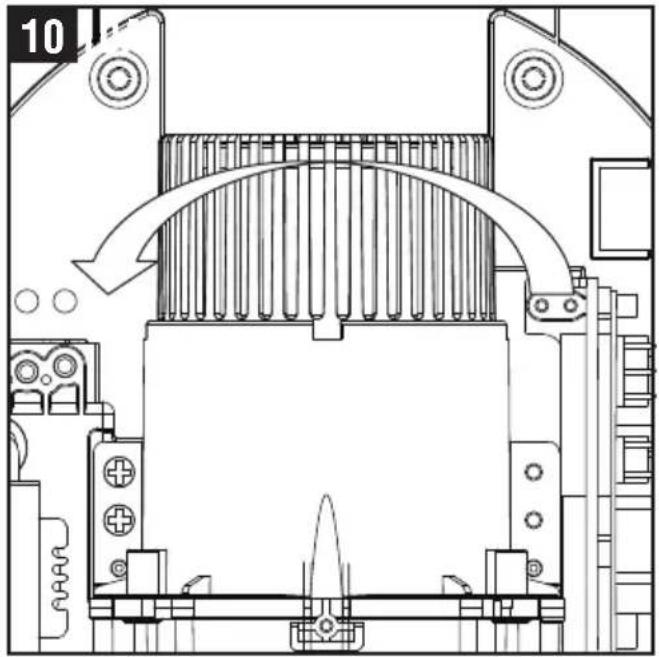

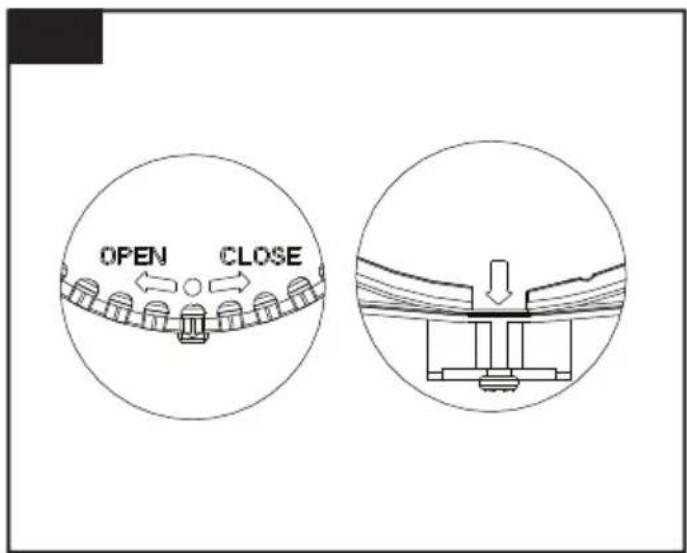

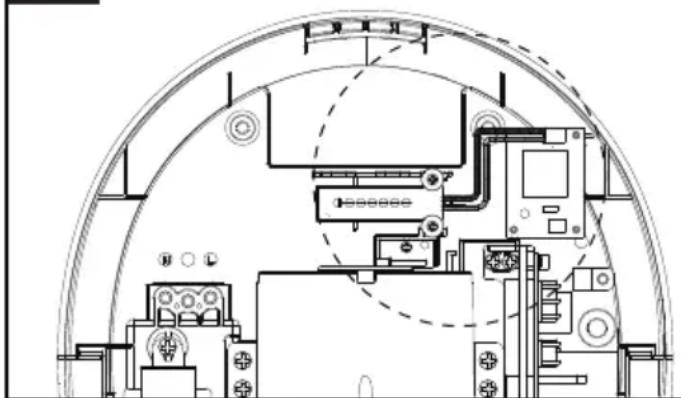

6. Draai de filterafdekking richting de open-richting (fig. 10).

De stip moet in een lijn met de pijl zijn die zich op de motorafdekking bevindt (afb. 10A)

Opmerking: Zorg ervoor dat het led-lampje aan de voorkant van het toestel UIT is voordat u de frontafdekking opent. Als het led-lampje nog altijd AAN is, moet u wachten totdat het uit gaat.

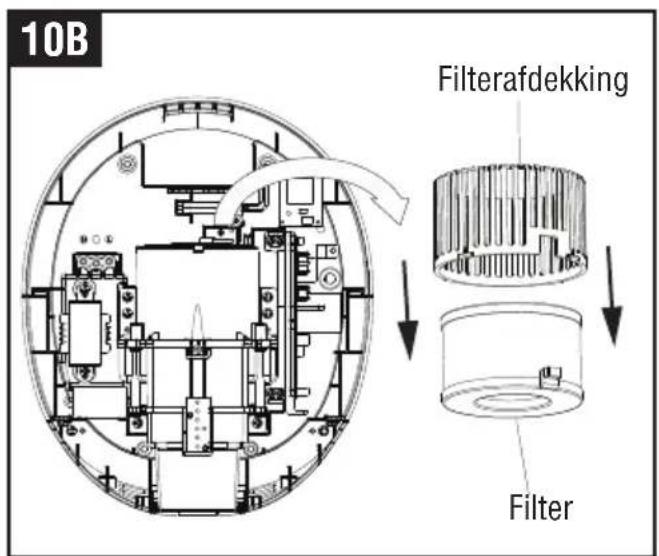

1. Verwijder de filter (afb. 10B).

10B Filterafdekking Filter

1. Plaats de nieuwe filter.

De stip op de filterafdekking moet in een lijn met de pijl zijn op de motorafdekking (afb. 10C).
9. Draai de filterafdekking richting de sluit-richting. De stip bevindt zich rechts van de pijl op de motorafdekking (afb. 10A-A).

WAARSCHUWING - als de droger is voorzien van een filter, moet hij na 60.000 cycli worden vervangen. Maar hij werkt nog eens 15.000 cycli maar zonder de voordelen van de HEPA-filter. Bij ongeveer 75.000 cycli zal de rode led die zich achter het venster aan de voorkant van de afdekking van het toestel stoppen met werken totdat de filter is vervangen.

11

De sterilisatiefunctie van de UV-C lamp neemt na 3 jaar gebruik af. De UV-C lamp moet worden vervangen om de correcte functie te behouden. (Alleen van toepassing voor het PEBBLE PLUS model die is voorzien van een luchtsterilisatie-optie)

1. Verwijder de filterafdekking en de filter zoals weergegeven op pagina 8.
2. Verwijder de twee schroeven van de UV-C lamp afdekking en verwijder de UV-C lamp afdekking en trek de UV-C lamp stekker uit de UV lichtplaat. (afb. 11).
3. Plaats de nieuwe UV-C lamp en plaats de UV-C lamp afdekking terug. Draai de twee schroeven vast en sluit de stekker aan op de UV-C lichtplaat.

BEVESTIGINGSEENHEID

Plaats de filter terug (weergegeven op pagina 8) en bevestig het toestel op de wandhouder (weergegeven op pagina 7). Opmerking: Als de stroom wordt ingeschakeld en de led voortdurend knippert, betekent dit dat de filter niet juist is geplaatst en opnieuw moet worden geplaatst.

FUNCTIES LED-LAMPJE

Led-lamp voor standaard en Black Edition

Kleur van de frontafdekking	Stand-by modus Gebru	ksmodus Sterilisatiemodus
Wit/Zilver Witte led AAN	Witte led snelle modus	Witte led langzame modus
Black Edition Rode led AAN	Rode led snelle modus	Rode led langzame modus

Filter alert indicatie verlichting

Filtergebruik Lampje		Stand-by/sterilisatiemodus	Gebruiksmodus (detectiemodus)
Van 60.000 cycli ~ 74.999 cycli	Witte led	Witte led AAN/witte led langzame modus	Witte led AAN snelle modus
	Rode led Rode led knippert	UIT
	Aanwijzende led (blauw)	UIT AAN
75,000 uses ~until replace new filter	Witte led	Witte led AAN/witte led langzame modus	Witte led AAN langzame modus
	Rode led Rode led knippert	Rode led knippert
	Aanwijzende led (blauw)	UIT Knippert

GEBRUIK

1. Contactloze bediening.
2. Schud overtollig water van de handen.

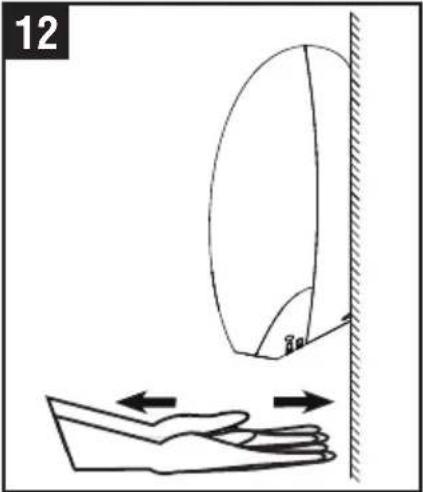

3. Plaats de handen onder de uitgang om het gebruik te starten (afb. 12).
4. Beweeg uw handen langzaam naar voren en achteren onder de uitgang aan de onderkant van de droger.
5. De blauwe handlokaliserings-led die zich aan de uitgang van de droger bevindt, begint met het droogproces.
6. De droger en de blauwe led stoppen als de handen worden verwijderd.
7. De handdroger stopt tevens automatisch na 50 seconden ononderbroken gebruik.

Als er een probleem met de stroom of de motor is, knippert de blauwe led als zich handen onder de uitgang van de droger bevinden.

De sterilisatiefunctie gaat automatisch aan en uit

Til het toestel van de wandhouder alvorens te onderhouden of te repareren.

13

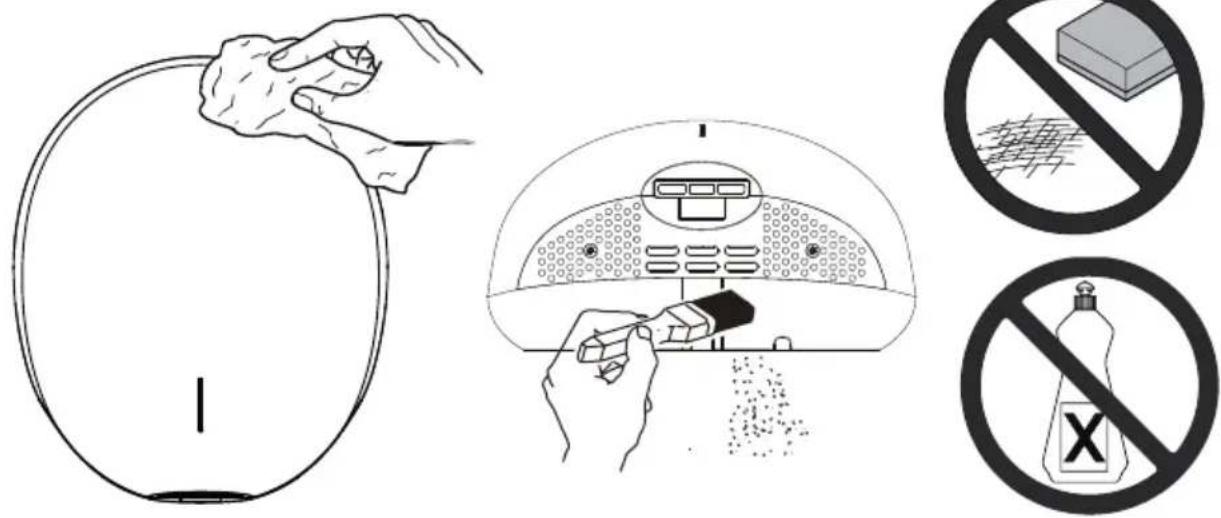

Reinig de behuizing regelmatig met een zachte, vochtige doek en veeg eventuele verontreiniging voorzichtig weg.

LET OP: Gebruik nooit schuurmiddelen of chemicaliën om de afdekking te reinigen. Niet inweken.

Periodieke grondige reiniging

1. Reiniging en onderhoud mogen niet worden uitgevoerd totdat het toestel is verwijderd van de wandhouder of totdat de stroom is afgesloten.
2. Gebruik het onderhoudsgereedschap of de veiligheids-binnenzeskantsleutel om de twee veiligheidsschroeven van de afdekking te verwijderen.
3. Verwijder de afdekking.
4. Verwijder al het stof en de pluizen aan de binnenkant van de handdroger.
5. Plaats de afdekking terug.
6. Veeg de afdekking schoon met een vochtige doek.
