GEBRUIKSAANWIJZING XT 1001 Mw Starmix

nl Bedieningsinstructies 27

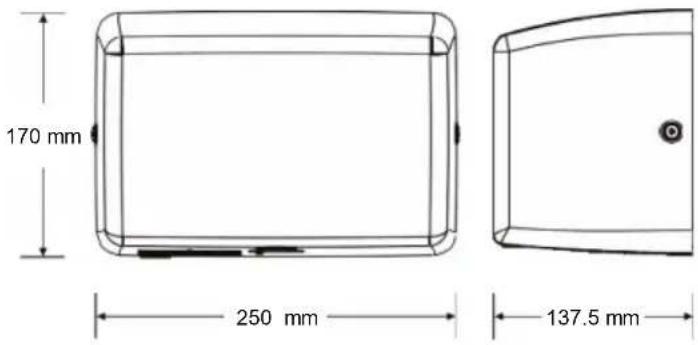

170 mm 250 mm 137.5 mm

TECHNISCHE DATEN

KATEGORIE

Betriebsspannung

Weniger als 10-15 Sekunden

Weniger als 1,5 W

Temperatuur luchtuitlaat

Hete luchtsnelheid

Prestaties

Motortype

Verwarmingselement

Thermische bescherming van het

verwarmingselement

Droogtijd

Stand-byvermogen

Werkingscircuit

Sensorbereik

Tijdsbescherming

Beschermingsklasse

Isolatie

Nettogewicht

Verzendgewicht

PRESTATIEGEGEVENS

220-240 Vac, 50/60 Hz, 3.7 A, 800-880 W

55°C - Omgevingstemp. 25°C

56.5-81.8 m/s

64-92 m³/h (38-54 CFM)

200-450 W, 20,000-28,000 R.P.M., Brushless Type

Thermostaat met automatische reset schakelt het apparaat uit bij 85 °C, Thermische zekering schakelt het apparaat uit bij 142 °C

Minder dan 10-15 sec.

Minder dan 1,5 W

Infrarood Automatisch, zelfstellend

Standaard 200 mm ± 20 mm, verstelbaar

Automatische uitschakeling na 60 sec.

IPX1

Class 1

3.8 kg

4.2 kg

Algemene veiligheidsinformatie

WARNING

Dit product is

bedoeld voor installatie door een gekwalificeerd onderhoudspersoon.

Gebruik 1,5 mm² geleiders voor de bedrading.

WARNING

Schakel de voeding

uit via de hoofdschakelaar voor installatie of onderhoud. NIET GESCHIKT VOOR HUISHOUDELIJK GEBRUIK - KAN BRANDWONDEN VEROORZAKEN.

DANGER

Als het apparaat

niet correct is geaard, kan dit leiden tot ernstige elektrische schokken en/of overlijden.

WARNING

Alle apparaten

moeten worden voorzien van een 3- aderige aansluiting. De aardingskabel moet worden aangesloten op het achterpaneel van de droger.

OPMERKING: Installeer de droger niet boven een gootsteen.

Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn klantenservicecentrum of een gekwalificeerd persoon om gevaren te voorkomen. Koppel de vaste bedrading alleen los volgens de bedradingsvoorschriften.

Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of met een gebrek aan ervaring en kennis, tenzij zij onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat van een persoon die verantwoordelijk is voor hun veiligheid.

Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.

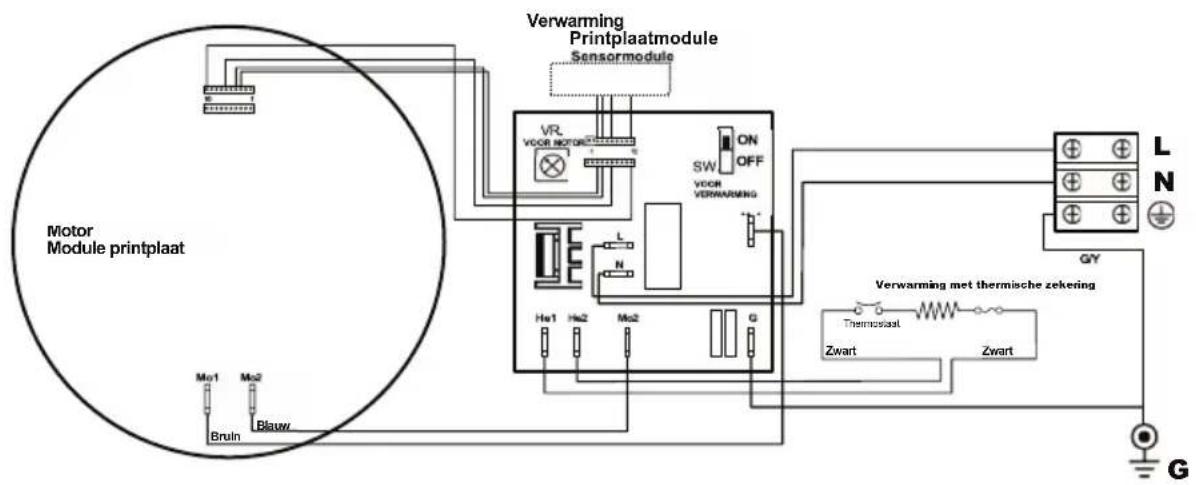

Schakelschema

Motor Module printplaat Me1 Me2 Braun Blaw Verwarming Printplaatmodule Sensormodule VR VOR MOTOR ON SW OFF VOR VERWARING L N He1 He2 Me2 G Gy Verwarming met thermische zekering Thermoslaat Zwart Zwart L N G

Installatie

1. Zorg ervoor dat de stroomonderbreker is uitgeschakeld. De installatie moet worden uitgevoerd in overeenstemming met de huidige uitgave van de plaatselijke bedradingsvoorschriften. De installatie mag alleen worden uitgevoerd door een gekwalificeerde elektricien.
2. Plaats de sjabloon op de muur op de gewenste hoogte (zie aanbevelingen voor montagehoogte) en markeer de posities van de 4 montagegaten en de kabeldoorvoer op de knock-outpositie (Knockout).

Opmerking: Bij twee of meer drogers moet de afstand tussen de drogers ten minste 350 mm bedragen.

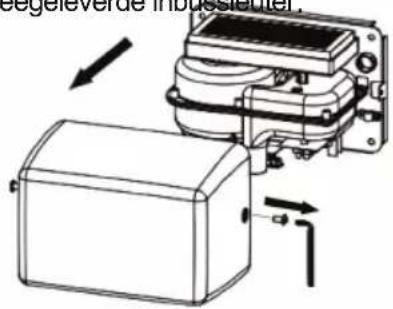

1. 2 Verwijder de schroeven van het deksel en berg het deksel op met meegeleverde inbussleutel.

1. Bevestig de bodemplaat aan de muur met de 4 meegeleverde schroeven.

1. Steek het netsnoer in het stopcontact.

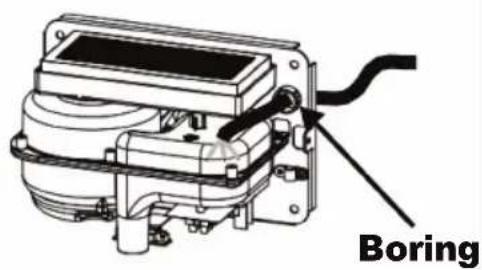

Boring

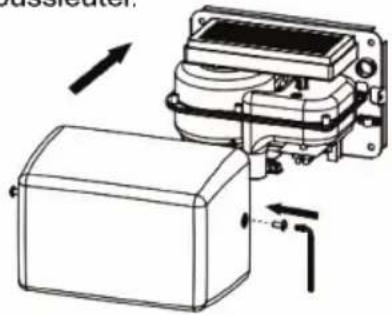

1. Plaats de voorklep terug en schroef deze vast met de inbussleutel.

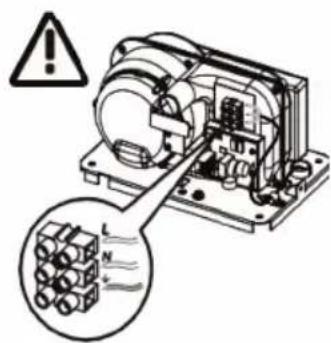

1. Sluit de kabel als volgt aan op de terminal:

A. Sluit de stroomvoerende kabel (zwart, bruin of donker) aan op de klemmenstrook met het label "L".

B. Sluit de nulgeleider (wit, blauw of lichte kleur) aan op de klem met het label "N".

C. Sluit de aardingskabel (groen of groen en geel) aan op de klemmenstrook met het opschrift "±".

Merk op dat de kleuren van de stroomvoerende en de nulvoerende draden afhankelijk zijn van de spanning van het voedingsnetwerk.

Aanbevolen montagehoogten

- Vanaf de onderrand van de droger boven de afgewerkte vloer (AFF)

Heren	1270 mm
Dames	1194 mm
Kinderen 4-7 jaren	889 mm
Kinderen 8-10 jaren	991 mm
Kinderen 11-13 jaren	1092 mm
Kinderen 14-16 jaren	1194 mm
Rolstoeltoegankelijk	1016 mm

Reiniging en onderhoud

Het wordt aanbevolen om het apparaat regelmatig schoon te maken voor optimale prestaties.

• Koppel de voeding los.
- Verwijder de twee schroeven van de deksel.
• Entfernen Sie die Abdeckung.
- Maak de binnenkant van de wasdroger schoon van stof en pluisjes.
- Niet afspoelen met water.
- Veeg het deksel af met een vochtige doek en een mild schoonmaakmiddel. Niet weken. Gebruik nooit schuurmiddelen om de hoes schoon te maken.

- Plaats het deksel terug. Draai de schroeven niet te vast aan.

• Contactloze werking.
  • Schud overtollig water van je handen.
• Houd uw handen onder de uitlaat om de werking te starten
  • Wrijf de handen licht en snel.
• Stopt automatisch wanneer de handen worden verwijderd.

De luchtsnelheid instellen

1. Koppel het apparaat los van de voeding, draai de schroeven van het deksel los en verwijder het deksel.

2. Gebruik een kleine kruiskopschroevendraaier om de VR-as te draaien. Draai hem lichtjes met de klok mee [CW] om het vermogen te verhogen tot het maximum.
   (+) 📋, [CCW] om het vermogen indien nodig te verlagen (-) 📋.

3. 1. NIET OVERWIKKELEN!

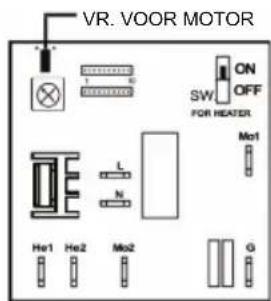

VR. VOOR MOTOR SW ON OFF FOR HEATER Mol1 L N He1 He2 Mo2 G

Schakelaar verwarmingselement AAN / UIT

1. Koppel het apparaat los van de voeding, draai de schroeven van het deksel los en verwijder het deksel.
2. Zet de verwarmingsschakelaar op de printplaat met een kleine platte plastic of houten pin.

2-1. Schuif de schakelaar op "ON": Verwarming AAN.
2-2. Schuif de schakelaar naar "OFF": Verwarming UIT.

SW. VOOR VERWARMING

SW ON OFF FOR HEATER Mol He1 He2 Mo2 G

Het sensorbereik instellen

Neem contact op met de klantenservice of de fabrikant om het ingestelde sensorbereik aan te passen

Het wordt aanbevolen om het filter om de zes maanden te vervangen.

Verwijder de 2 schroeven van het deksel en het deksel en bewaar ze op een veilige plaats.

Gooi het oude filter op de juiste manier weg.

Vervang het HEPA- filter door een nieuwe.

Plaats het deksel terug en schroef het vast met de inbussleutel.

Diagnose en herstelmaatregelen

Symptoom	Herstelmaatregelen voor initiele installatiefouten
Als de droger niet draait	Controleer eerst of de stroomonderbreker die de droger voedt, gereed is voor gebruik. Als dit het geval is, haalt u de stekker uit het stopcontact en verwijdert u de kap van de droger. Sluit de voeding weer aan, waarbij u voorzorgsmaatregelen neemt om elektrische schokken te voorkomen, en controleer de spanning op het aansluitblok. Controleer of de aansluitingen correct zijn.
De droger draait uit zichzelf of draait continu	Zorg ervoor dat er zich geen obstakels op of voor de IR-sensor bevinden. Verwijder vuil en aanslag van de sensorlens. Vervang de sensor als het probleem aanhoudt.
De droger maakt een hard geluid en draait geen volledige cyclus	Controleer of de voedingsspanning juist is. De droger maakt een luid zoemend geluid als de ingangsspanning te hoog is. Controleer de spanningsvereisten op het typeplaatje van het apparaat en corrigeer de spanning dienovereenkomstig. Als de CBM beschadigd is, vervang dan de CBM, IR-sensormodule, VR-component en kabel.
De droger draait, maar de luchtstroom heeft een lage druk en/of een lage snelheid.	Controleer of de voedingsspanning juist is. De droger werkt slecht als de ingangsspanning te laag is. Controleer de spanningsvereisten op het typeplaatje van het apparaat en corrigeer de spanning indien nodig. Controleer het filter en vervang het indien nodig.

Symptoom	Herstelmaatregelen voor fouten tijdens bedrijf
Als de droger niet draait (paars knipperend lampje)	Schakel het apparaat uit en weer in. Wacht minstens 1 minuut tussendoor.Neem contact op met het servicecentrum als er opnieuw een waarschuwingsdisplay verschijnt., vervangt u de motor.
Als de droger niet draait (geel knipperend lampje)
Als de droger niet draait (roze knipperend lampje)
De droger draait, maar de luchtstroom heeft een lage druk en/of een lage snelheid (knipperend blauw lampje)
Geen warme lucht beschikbaar	Controleer of het verwarmingselement aan of uit staat. Als het uitgeschakeld is, schakel het dan in. Als er nog steeds geen warme lucht is, neem contact op met het servicecentrum.

Belangrijke informatie

Dit product valt binnen het toepassingsgebied van de Richtlijn Afgedankte Elektrische en Elektronische Apparatuur 2012/19/EU (WEEE).

Dit product mag niet met het huishoudelijk afval worden weggegooid.

Recycle het waar de juiste faciliteiten beschikbaar zijn. Informeer bij uw gemeente naar de mogelijkheden voor recycling.

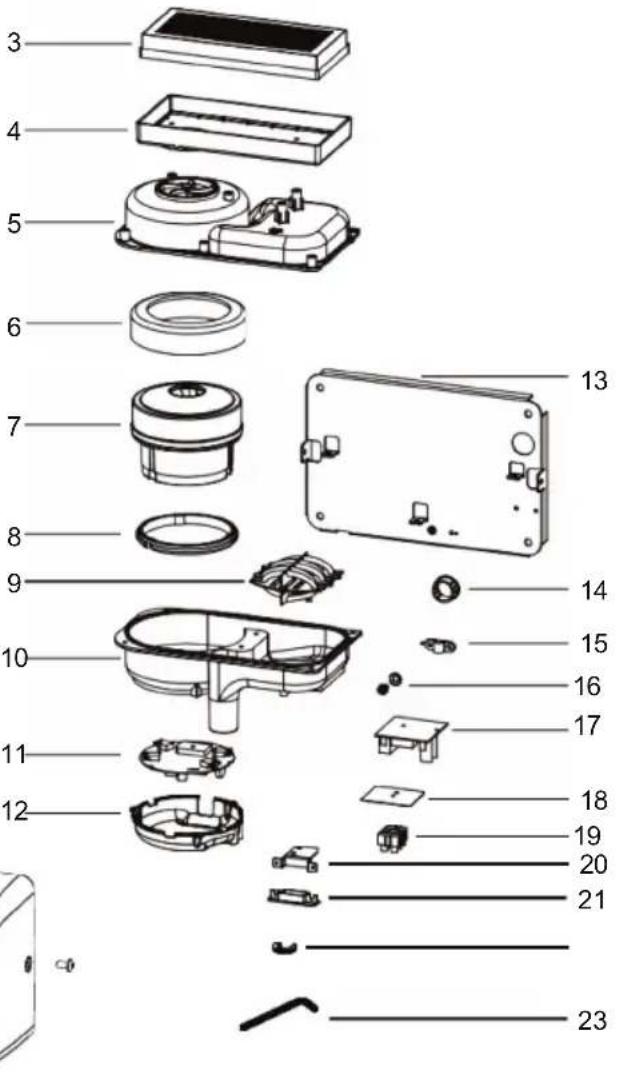

Übersicht / Diagram
