T 500 E - Handdroger Starmix - Gratis gebruiksaanwijzing en handleiding

Producttype	Warme lucht handdroger
Merk	Starmix
Model	T 500 E
Afmetingen (L x D x H)	258 x 152 x 315 mm
Gewicht	3,2 kg
Nominaal vermogen	1800 W
Verwarmingsvermogen	1700 W
Motorvermogen	100 W
Luchtstroom	38 l/s
Voeding	230 V / 50 Hz (te controleren op typeplaatje)
Type bediening	Infrarood nabijheidsdetectie (contactloos)
Activeringsafstand	Ongeveer 15 cm
Veiligheidstimer	Automatische uitschakeling na 10 minuten als sensor geblokkeerd is
Montage	Muurbevestiging met geïntegreerde montageplaat en diefstalbeveiliging
Onderhoud	Reinig het luchtinlaatrooster met een stofzuiger
Veiligheid	Veiligheidsaansluiting, temperatuurregelaar, stroomonderbreker
Normen	EN 60335, EN 44014, EN 60555 (richtlijnen 73/23/CEE, 89/336/CEE)
Inhoud van de levering	Apparaat, montageplaat, pluggen, schroeven, aansluitblok, plastic schroevendraaier

Veelgestelde vragen - T 500 E Starmix

Hoe installeer ik de Starmix T 500 E handdroger?

De montage moet door een specialist worden uitgevoerd. Gebruik de montageplaat als sjabloon om de gaten te boren (8 mm diameter). Bevestig de plaat met de 4 meegeleverde houtschroeven en schuif het apparaat op de plaat. De aansluiting kan gebeuren via een inbouwstopcontact, inbouwbedrading, opbouw van boven of onder, of met een stekkerkabel. Raadpleeg het aansluitschema in de handleiding.

Hoe stel ik de gevoeligheid van de infraroodsensor in?

De gevoeligheid kan door een specialist worden aangepast met de meegeleverde plastic schroevendraaier. Steek deze in het gat links van het zuigrooster en draai de ingebouwde potentiometer: naar links voor minder gevoeligheid, naar rechts voor meer. In zeer lichte ruimten stelt u in op een minder gevoelige stand.

Wat is de activeringsafstand van de T 500 E?

De activeringsafstand tussen de onderkant van het apparaat en de handen is ongeveer 15 cm.

Hoe reinig ik de Starmix T 500 E handdroger?

Koppel het apparaat los voor elke reiniging. Zuig het luchtinlaatrooster onder het apparaat met de mond van uw stofzuiger om vuil en stof te verwijderen. Borstel ingebed vuil indien nodig.

Wat te doen als het apparaat niet stopt?

Het elektronische systeem heeft een veiligheidsfunctie: als de infraroodsensor is geblokkeerd (bijvoorbeeld door kauwgom), schakelt het apparaat na 10 minuten automatisch uit. Zodra het obstakel is verwijderd, is het apparaat weer operationeel.

Welke veiligheidsmaatregelen moeten worden genomen?

Controleer vóór het aansluiten of de spanning overeenkomt met die op het typeplaatje (onder de behuizing). De installatie moet een schakelaar hebben met een contactopening van 3 mm. Niet installeren in ruimtes binnen 0,6 m van een douche of badkuip. Koppel het apparaat altijd los voor onderhoud of reiniging.

Kan de T 500 E worden gebruikt met een munt-timer?

Nee, de T 500 E is uitgerust met een infraroodsensor en is niet bedoeld voor een munt-timer. De modellen TH 500 (zonder letter) zijn hiervoor ontworpen met de optionele timer MZS 4.

Wat zijn de mogelijke aansluitwijzen?

Vijf wijzen zijn mogelijk: 1) Aansluiting via inbouwstopcontact, 2) Inbouwbedrading, 3) Opbouwaansluiting van boven, 4) Opbouwaansluiting van onder, 5) Snoer met stekker. Elke wijze wordt in de handleiding met schema's uitgelegd.

Hoe stel ik de montagehoogte in?

De handdroger kan op verschillende hoogtes worden gemonteerd volgens de figuren A, B of C in de handleiding. Voor haardrogers is een hoogteverstelkit verkrijgbaar. Het wordt aanbevolen het apparaat op een voor gebruikers geschikte hoogte te monteren, bijvoorbeeld 40 cm maximale detectiebereik voor de TH 500.

Waar vind ik het typeplaatje van het apparaat?

Het typeplaatje bevindt zich aan de onderkant van de behuizing. Het geeft de spanning, het vermogen en andere essentiële technische informatie aan.

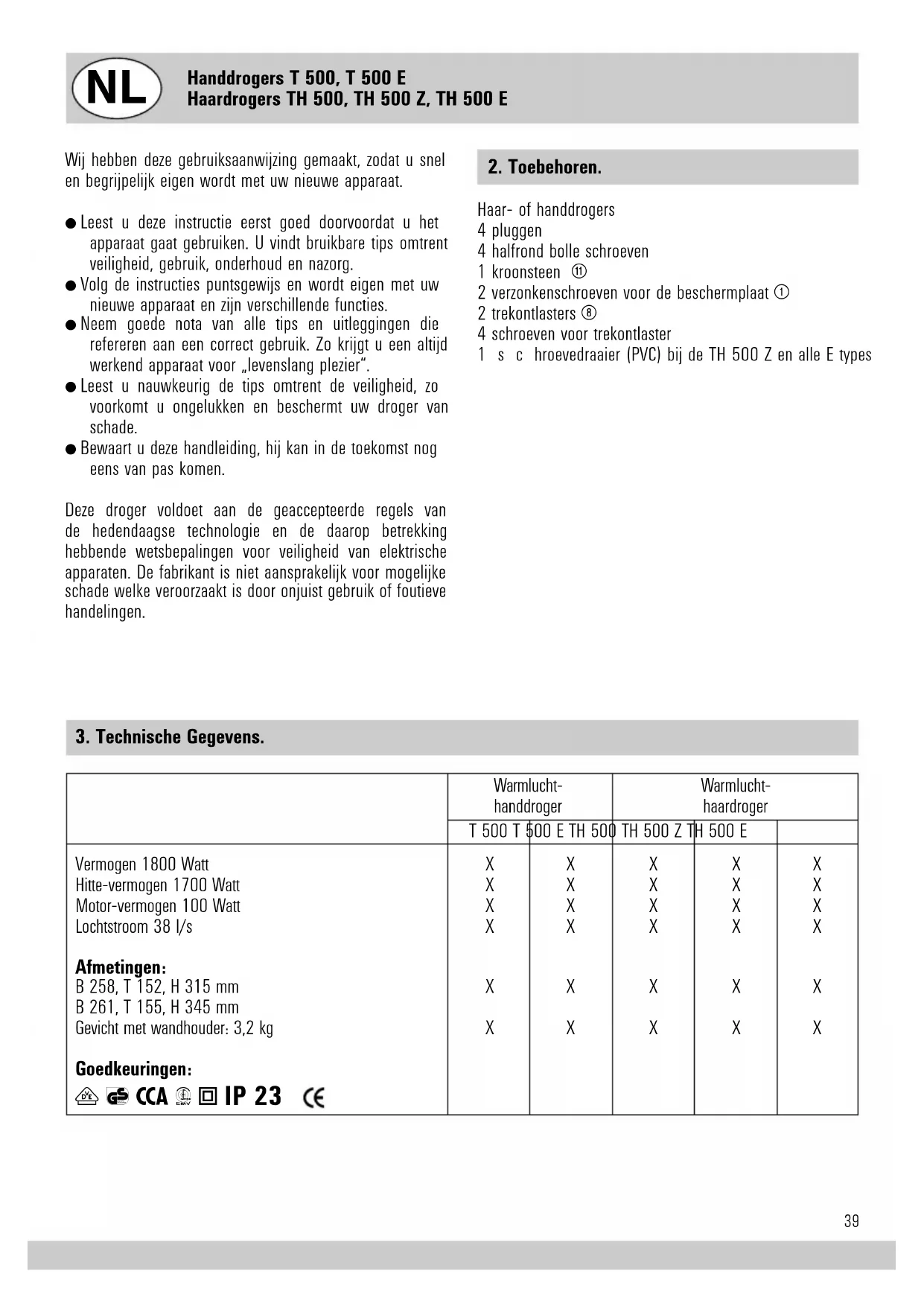

GEBRUIKSAANWIJZING T 500 E Starmix

Montage- en
gebruikershandleiding
blz. 39-42

Wij hebben deze gebruiksaanwijzing gemaakt, zodate u snelen begrijpelijk eigen worden met uw nieuwe apparaat.

• Leest u deze instructie eerst goed doorvoordat u het apparaat gaat gebruiken. U vindt bruikbare tips omtrent veiligheid, gebruik, onderhoud en nazorg.
• Volg de instructies puntsgewijs en worden eigén met uw nouveau apparaat en zichs verschillende functies.
• Neem goedenota van alle tips en uitleggingen die refereren aan een correct gebruik. Zo krijgt u een.altijd werkend apparaat voor „levenslang plezier".
• Leest u nauwkeurig de tips omtrent de veiligheid, zo voorkomt u ongelukken en beschermt uw droger van schade.
• Bewaart u deze handleiding, hij kan in de toekomst nog eens van pas komen.

Deze droger voldoet aan de geaccepterde regels van de hedendaagse technologie en de waarop betrekking hebende wetsbepalingen voor veriligheid van elektrische apparaten. De fabrikant is Niet aansprakelijk voor möglichke schade welke veroorzaakt is door onjuist gebruik of foutieve handelingen.

2. Toebehoren.

1 kroonsteen ⑩
2 verzonkenschroeven voor de beschermplaat ①
2 trekontlasters ⑥
4 schroeven voor trekontlaster

1 s c hroevedraier (PVC) bij de TH 500 Z en alle E types

Uitrusting:	T 500 T $500 E TH 500 TH 500 Z TH 500 E
electr. kortweg-lijdschakelaar looptijd 32 sek.	X
electr. kortweg-lijdschakelaar looptijd ca. 4 min.		X
electr. Infrarood-naderingsschakelaar		X
zonder schakelinrichting (gebruiken met bijr. munten-tijdschakelaar MZS 4)		X
Veiligheidsstekker aansluiting	X	X
Temperatuurbegrenzer	X	X
Sensor-veilighedsschakeling		X
Thermische beveiliging	X	X
geintegreerde montageplaat	X	X
Diefstalveiligh. door afdekplaat	X	X
Afzuigbare luchtungang	X	X

4. Monteren.

Het monteren moet gedaan worden door een expert zodat u de garantie heeft dat de veiligheidsvoorschriften voor het aansluten van de droger en de voornaamste voorzieningen worden nagekeken. In Badkamers mag het apparaat Niet geinstalleerd worden in de veiligheidszone buiten de VDE voorziening (0,6 mtr. vanaf het eind van de douche of het bad en 1,2 mtr. vanaf de douchekop). In de elektrische installmentie要去en knop zitten met een contact opening kleiner dan 3mm welke de droger uitzet van alle polen.

5. Stap voor stap monteren.

Het gebruiksvriendelijk montage concept

De T 500 aansluitsysteme hemeft een gemakkelijk gebruiksvriendelijk möglichke voor muurinstallatie zonder dat u het apparaat hoeft te openen. We hebben voor het gemak de droger verdelijk in 2 delen: de installmenteur zorgt voor een stekkerverbinding. Schroef de montageplaat aan de muur schuif de droger, welke gebruiksklaar is, op deplaat en schroef hem vast, dat is alles, makkelijker kan het Niet!

1. Duw de afdekplaat ① (welke nicht te strak is aangeschroefd) maar beneden uit de droger. Duw de montageplaat ② maar beneden en uit de droger welke in de achechterkant van het apparaat zit.

2. Als u deplaats voor het apparaat bepaalt heeft, tekent u 4 punten om te boren ② Door gebruik te makes van de montageplaat ② kunt u de juiste plaats van de gaatjes bepalen. Boor gaten van 8 mm en stop de pluggen erin en bevestig de montageplaat met de ④ half ronde bollc schroeven. Wij raden u aan te installe- ren op een hoogte aangegeven in voorbeeld A, B of C. Een solide bevestiging op een massieve muur moet gegardeerd+zijn.

3. De vrij volgende manieren van aansluitenং发展格局:
   3.1 Monteren over een geinstalleerde snugstroom stekker. Het bovenste gedeelte van de afdekplaat. ① is nicht vereist, breek het af op het aangegeven breeppunt ④ Na het ophangen van de montageplaat ② zoals te zien in voorbeeld B schuift u de droger van bovenaf over de montageplaat, stop de stekker in het stopcontact ③ en schuif de droger helemaalaarbeneden. Bevestig de bovenkap met de ② platkopschroeven.
   3.2 Aansluitleiding.

Aansluiten in plaats van de stekker, met een ingebouwde leiding ⑦ die uit de muur komt. Bevestig de montageplaat ② aan de muur (zic vb.C). Schuif de afdekplaat in de montageplaat van onderaf aan en voer de leiding die uit de muur komt door de opening in de afdekplaat. Bijbehorende kroonsteen eranzetten ⑪ . Bij het aansluitstuk van het snoer de stekker erafsnijden ⑤ . De leiding af isoleren en draadhulsen

aanklemmen, beiden leidingen volgens voorbeeld C aansluten. Let op juiste aansluiting van L bruin en N blauw.

De aansluitleiding van het apparaat met de meegeleverde trekontlaster ⑧ be vestigen. Het apparaat geheel naar beneden op de afdekplaat schuiven en ② meegeleverde verzonken schroeven indraaien.

3.3 Aansluiteiding vanaf boven.

Hiervoor de op de achterzijde van het apparaat (midden boven) aangegeven leidingdoorvoer uitbreken. Na bevestiging van de montageplaat ② volgens voorbeeld C de aansluitleiding door het ontstane gat voeren. Verdere montage volgens 3.2.

3.4 Aansluiten van onderen.

Hiervoor in de afdekplaat ① midden onder de aangegeven leidingdoorvoor ⑨ uitbreken. Na bevestiging van de montageplaat ② voorbeeld C de aansluitleiding door de opening in de afdekplaat voeren verdere montage volgens 3.2.

3.5 Aansluitleiding met stekker.

Aansluiting in de nabijheid van een wandcontactdoos met een flexibele aansluitleiding met stekker.

Hiervoor de in de afdekplaat ① midden onder de aan-geveven leidingdoorvoer uitbreken ⑨ .De afdekplaat van onderen in de montageplaat ① schuiven.

Meegeleverde kroonsteen monteren.Van de aansluitleiding de stekker erafsnijden 5, leiding ontmantelen, af isoleren en draadhulsen vastklemmen.

Aansluitleiding met stekker op bezelfde wijze behandelen en door de opening in de afdekplaat voeren. Beide ledingen volgens voorbeeld C aansluiten en met meegeleverde trekontlasters bevestigen ⑧ Apparaat geheel maar beneden op de afdekplaat schuiven en de ② meegeleverde verzonken schroeven indraaien.

Het Apparaat is nu maar voor gebruik.

6. Schakelmogelijkden.

T 500, TH 500 Z

Elektronische tijclschakelaar indrukken. Inschakeltijd bij de T 500 32 sec. bij de TH 500 Z 4 min.

De apparaten schakelen automatisch uit.

De inschakeltijd kan bij de TH 500 Z door de installmentgewijzigd worden, zij is in 9 standen instelbaarvan 1 tot 9 minutes.

Hiervoor de meegeleverde schroevedraier in uitsparing links, in aanzuigrooster 6 steken en ingebouwde schakelaar aan links op 3,2 of 1 minuut of maar rechts op 5, 6, 7, 8 of 9 minutes instellen.

De apparaten worden door een infrarood benaderings-electronica automatisch in en uit geschakeld. De schakelafstand (afstand tussen apparaat en handen c.q. hoofd) bedraagt bij T 500 ca. 15 cm en bij TH 500 ca. 40 cm. De inschakelgevoeligheid kan door de installmenter gewijzigd worden. Hiervoor de meegeleverde schroevedraaier in de opening links in het aanzuigrooster ⑥ steken en de ingebouwde potentieter aan links draaien maakt het apparaat ongevoeliger, maar rechts gevoeliger. In zeer lichte ruimte is een ongevocle instelling nodig.

TH 500

Dit apparaat worden zonder schakelaar geleverd. Het worden door een munt-schakelaar, een standard in- en uitschakelaar of een wandtijd-schakelaar bedient die in handbereik naast het apparaat aan de wand bevestigd en volgens voorbeeld E of F aangesloten worden.

Sensor-veiligheidsschakeling T 500 E, TH 500 E

Ingebouwde electronica verhinderd continue loop bij afgedekte infrarood benaderingsschakelaar b.v. kauwgom en vandalisme. T 500 modellen schakelen dan na 2 minutes en de TH 500 modellen na 10 minutes uit. Na indrukken van de storingsknop়n de drogers weeer gereed voor gebruik.

Muntschakelaar MZS 4

Bij gebruik van de haardroger TH 500 Z/E met een muntschakelaar blijft de functie van de schakelaar c.q. naderingselectronica gehonden. De MZS 4 worden voor contante betaling en voor bescherming gegen onnodig misbruik geplaatst.

7. In hoogte instelbare Starmix Haardrogers.

De fraai uitgevoerde robuuste hoogtestelling Starmix THH 500 is voor iedereen te gebruiken ongeacht de lengte. Deze haardroger is ideaal voor kinderen en rolstoelgebruikers.

Als alternatif voor de hoogte-instelling kut u ook 2 haardrogers ophangen met een hoogteverschil van 40~cm (reikwijdte van de elektronische infrarood benaderingsschakelaar max. 40~cm ).

8. Reiniging en Nazorg.

Reinig het rooster aan de onderkant van de droger door gebruik te makeen van een stofzuiger met een zuigmond met smalle opening. Vuil dat blijft zitten op het rooster met een borstel verwijderen.

9. Veiligheids Tips.

• Controleer voor u het apparaat aansluit of de voltage, vermeld op het label, identiek is aan uw gebouw. Dit label zit op de afdekplaat.
• Denk erom dat onkundig gebruik van elektrische apparaten gevaar kan veroorzaken, welke kinderen vaak nicht herkennen.
• Laat andere gebruikers van de haardroger deze handleiding ook lezen, zodat iedereen goed gelnformeerd is over alle functies en tips.
• Sluit algid de hoofdschakelaar af van alle polen voor u de haardroger opent of schoonmaakt.
