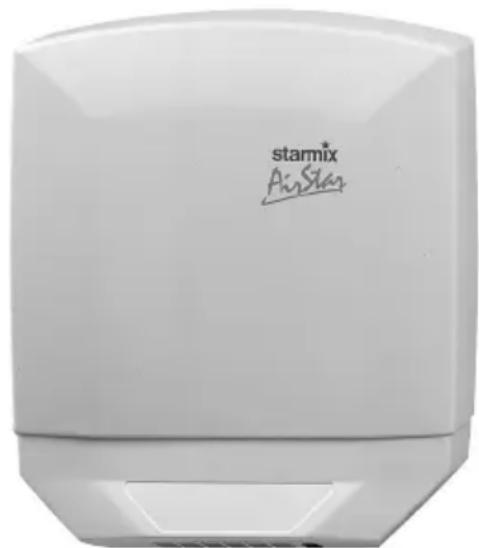

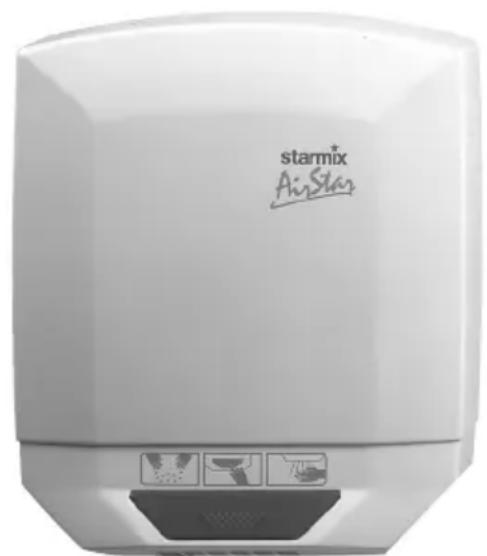

T 500 E - Kézszárító Starmix - Ingyenes használati útmutató

Termék típusa	Meleg levegős kézszárító
Márka	Starmix
Modell	T 500 E
Méretek (Szé x Mé x Ma)	258 x 152 x 315 mm
Súly	3,2 kg
Névleges teljesítmény	1800 W
Fűtési teljesítmény	1700 W
Motor teljesítmény	100 W
Légáram	38 l/s
Tápellátás	230 V / 50 Hz (a típustáblán ellenőrizendő)
Vezérlés típusa	Infravörös közelségérzékelő (érintés nélküli)
Beindulási távolság	Körülbelül 15 cm
Biztonsági időzítés	Automatikus leállás 10 perc után, ha az érzékelő el van zárva
Szerelés	Falra szerelhető, beépített szerelőlappal és lopásgátló rendszerrel
Karbantartás	A levegőbemeneti rács porszívózása
Biztonság	Biztonsági csatlakozó, hőmérséklet-szabályzó, biztosíték
Szabványok	EN 60335, EN 44014, EN 60555 (73/23/EGK, 89/336/EGK irányelvek)
A csomag tartalma	Készülék, szerelőlap, tiplik, csavarok, sorkapocs, műanyag csavarhúzó

Gyakran ismételt kérdések - T 500 E Starmix

Hogyan kell felszerelni a Starmix T 500 E kézszárítót?

A szerelést szakember végezze. Használja a szerelőlapot sablonként a lyukak fúrásához (8 mm átmérő). Rögzítse a lapot a mellékelt 4 facsavarral, majd csúsztassa a készüléket a lapra. A csatlakoztatás történhet süllyesztett dugaljjal, süllyesztett kábellel, felül vagy alul történő vezetékkel, vagy dugós kábellel. Lásd a csatlakozási rajzot a használati útmutatóban.

Hogyan kell beállítani az infravörös érzékelő érzékenységét?

Az érzékenységet szakember állíthatja be a mellékelt műanyag csavarhúzóval. Dugja be a bal oldali szívórács nyílásába, és forgassa el a beépített potenciométert: balra az érzékenység csökkentéséhez, jobbra a növeléséhez. Nagyon világos helyiségekben állítsa kevésbé érzékeny állásba.

Mekkora a T 500 E beindulási távolsága?

A beindulási távolság a készülék alsó széle és a kezek között körülbelül 15 cm.

Hogyan kell tisztítani a Starmix T 500 E kézszárítót?

Minden tisztítás előtt húzza ki a készüléket. Porszívózza ki a készülék alján lévő levegőbemeneti rácsot a porszívó résszívójával a szennyeződések és por eltávolításához. Szükség esetén kefélje le a lerakódott szennyeződéseket.

Mit tegyek, ha a készülék nem áll le?

Az elektronikus rendszer biztonsági funkcióval rendelkezik: ha az infravörös érzékelő elzáródik (pl. rágógumi miatt), a készülék 10 perc után automatikusan leáll. Az akadály eltávolítása után a készülék újra működőképes.

Milyen biztonsági óvintézkedéseket kell betartani?

Bekapcsolás előtt ellenőrizze, hogy a feszültség megegyezik-e a típustáblán (a ház alján) feltüntetett értékkel. A telepítésnek tartalmaznia kell egy kapcsolót, amely legalább 3 mm érintkezőnyílással rendelkezik. Ne telepítse zuhanyzó vagy kád közelében 0,6 m-en belül. Minden beavatkozás vagy tisztítás előtt húzza ki a készüléket.

Használható-e a T 500 E érmés időkapcsolóval?

Nem, a T 500 E infravörös érzékelővel van felszerelve, és nem alkalmas érmés időkapcsolóhoz. A TH 500 (betű nélküli) modellek erre a célra készültek az opcionális MZS 4 időkapcsolóval.

Milyen csatlakoztatási módok lehetségesek?

Öt mód lehetséges: 1) Süllyesztett dugaljjal, 2) Süllyesztett kábellel, 3) Felülről történő vezetékkel, 4) Alulról történő vezetékkel, 5) Dugós kábellel. Mindegyik mód részletesen le van írva a használati útmutatóban ábrákkal.

Hogyan kell beállítani a szerelési magasságot?

A kézszárító különböző magasságokba szerelhető az útmutató A, B vagy C ábrái szerint. Hajszárítók számára magasságállító készlet áll rendelkezésre. Ajánlott a készüléket a felhasználók számára megfelelő magasságba szerelni, pl. a TH 500 esetében az érzékelő maximális hatótávolsága 40 cm.

Hol található a készülék típustáblája?

A típustábla a ház alsó oldalán található. Feltünteti a feszültséget, a teljesítményt és más fontos műszaki információkat.

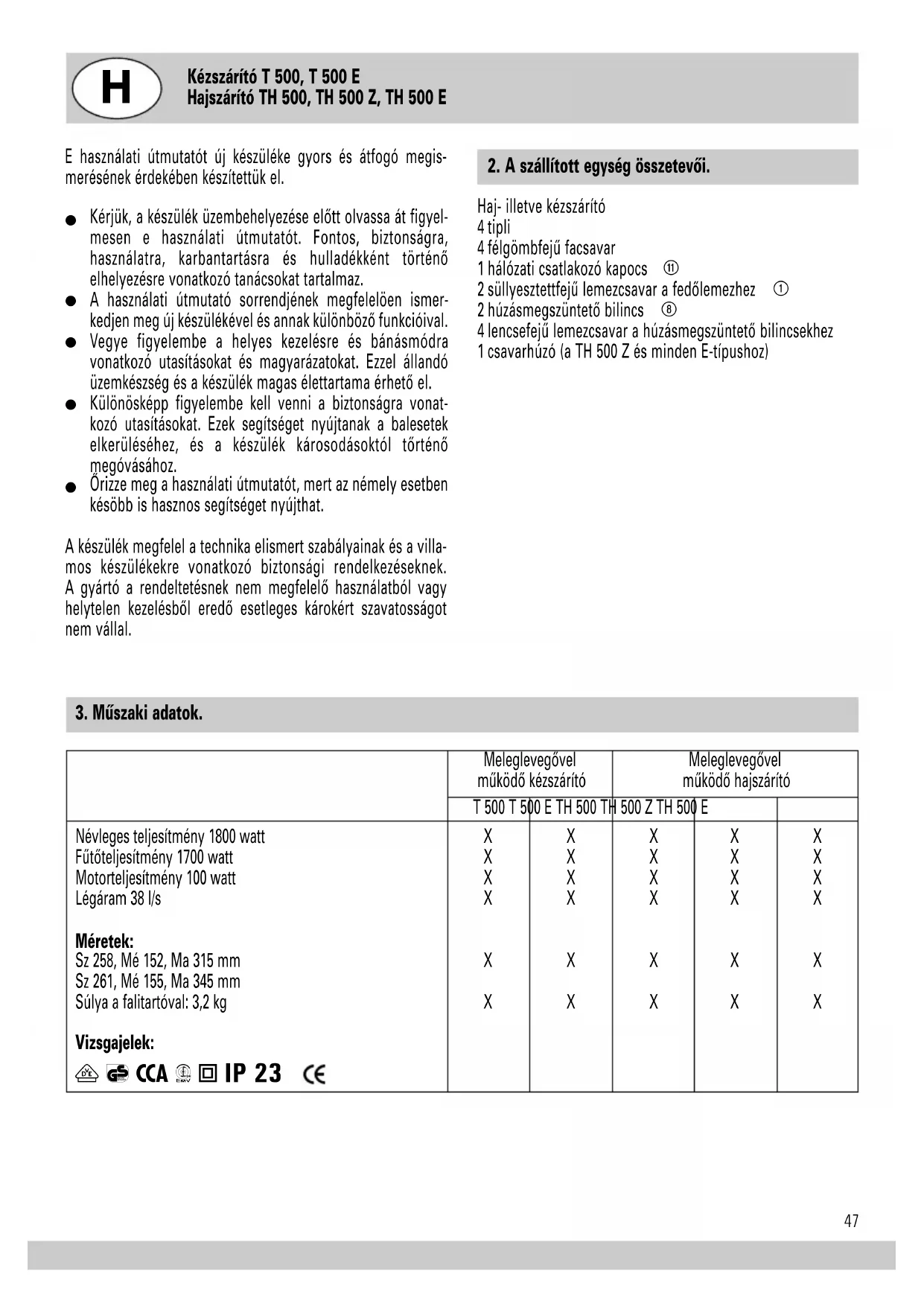

HASZNÁLATI ÚTMUTATÓ T 500 E Starmix

Szerelési és hasznalati utmutató oldal 47-50

E hasznalati utmutatot uj keszuleke gyors es atfogo megismeresenek erdekuben keszitettuk el.

Kérjuk, a keszülek üzembehelysezé elott olvassa at figyelmesen e hasznalati utmutató. Fontos, biztonságra, hasznalatra, karbantartásra es hulladékként törtenőelhelysezére vonatkozo tanácsokat tartalmaz.
A hasznalati utmutató sorrendjének megfeleloen ismerkedjen meg uy keszülékevel és annak kulönbozó funkcióival.
- Vegye figyembe a helyes kezelésre és banásmodra vonatkozo utasitásokat és magyarázatokat. Ezzel allando üzemkészség és a keszülék magas elettartama erhető el.
Kulönoskepp figyelembe kell venni aBiztonságra vonatkozó utasitásokat. Ezek segitséget nyújtanak a balesetek elkerüléséhez, és a keszülék károsodásoktól tortenő megóvasához.
- Orizhe meg a hasznalati utmutatot, mert az namely esetben késöbb is hasznos segitséget nyujthat.

A keszülék megfelel a technika elismert szabályainak és a villamos keszülékek vonatkozo biztonsági rendelkezeseknek. A gyártó a rendeltetésnek nem megfelelo használatból vagy helytelen kezelésból eredő esetleges károkérst szavatossagot nem vällal.

2. A szállitott egység összetevői.

Haj- illetve kezszarito
4 tipli
4 félgömbfejü facsavar
1 halozati csatlakozó kapocs ⑪
2 sullyesztetfeju lemezcsavarafedolemezhez ①
2 huzasmegszuntobilincs 8
4 lencsefeju lemezcsavar a huzasmegszunteto bilncsekhez
1 csavarhuzo (a TH 500 Z és minded E-tipushoz)

1. Muszaki adatok.

	Melegvegővel működő készárító		Melegvegővel működő hajszárító
	T 500 T 500 E TH 500 TH		500 Z TH 500 E
Névleges teljesitmény 1800 watt	X	X	X	X	X
FüTÜteljesitmény 1700 watt	X	X	X	X	X
Motortjesitmény 100 watt	X	X	X	X	X
Légáram 38 l/s	X	X	X	X	X
Méretek: Sz 258, Mé 152, Ma 315 mm	X	X	X	X	X
Sz 261, Mé 155, Ma 345 mm
Súlya a falitartóval: 3,2 kg	X	X	X	X	X
Vizsgajelek: D'CTC CCA ☑ IP 23 CE
Felszerelés:	T 500 T 500 E TH 500 TH 500 Z TH 500 E
elettromos időzithető pillanatkapcsoló kapcsolásí 32 mp.	X
elettromos időzithető pillanatkapcsoló kapcsolásí idő kb. 4 perc				X
elettromos infravörös közelítésérzékelő-kapcsoló		X			X
kapcsoló berendezés nélkül (üzemeltetés pl. MZS 4 típus érmés időkapcsolóval)			X
biztonsági hálózati dugaszoló csatlakozás	X	X	X	X	X
biztonsági hörmersékletkorlátozó	X	X	X	X	X
szenzoros biztonsági lekapcsolás		X			X
hőérzékelő olvadóbiztosíték	X	X	X	X	X
integrál szerelőlemez	X	X	X	X	X
fedőlemezes lopás elleni biztosítás	X	X	X	X	X
tisztható légbelépő rács	X	X	X	X	X

4. Szerelesi utmutato.

A szereleessel szakembertBizzunk meg, szavatolva ezzel, hovy a keszulek a biztonsagi eloirasok figyelembevetele mellett kerul csatlakoztatasra. Zuhanyzoval es furdokaddal felszerelt helyisegen belul a kszulek a VDE-eloirasokban meghatarozottbiztonsagi tartomanyon belul (0,6 m a zuhanyzo, illetve a furdokad szelhez es 1,2 m a zuhanyrozsahoz merten) nem helyezheto el. A villamos szerelesnek tartalmaznia kel egy ≥ 3mm meretu erintkez-o-nyilasu kapcsolot, amely a keszuleket minded poluson lekapcsolja.

5. A szereles sorrendje.

A szervizbarát szerelési koncepció

A T 500-as szerelesi rendszer egyszeru, szervizbarat fali elhelyezest tesz lehetove, anelkul, hogy a keszuléket ki kellene nyitni. Gyakorlatilag két komponensre osztottuk fel a keszuléket. A szerelo elhelyez egy dugaszolóaljzatot (vagy fix csatlakozást), felcsavarozza a szerelölemezt, ratalja az üzemkész keszuléket, bedugja a halózati csatlakozó dugôt (vagy csatlakoztat), felcsavarozza a lopás Elleni biztosítást - kesz. Egyszerübb már nem is lehetne!

1. A (nem felcsavarozott) fedolemezt ① lefelé irányba kihúzzuk a készülékból. A készülék hatoldalan betolt szerelólemezt ② szintén lefelé irányba húzzuk ki.

2. Az elhelyezesi hely kivalasztasa utan a 4 rogzitesi furatot ① a szerelolemezzel ② sablonkent kirajzoljuk, furunk (8mm) ,a tiplit behelyezzuk, es a szerelolemezta 4 mellekelt felgombfeju facsavarral rogzitjuk.Ajanljuk az A.,B. es C. jelolésu abraknak megfello magassagban torteno elhelyezest. Szavatolini kell a falon tortenobiztansagos rogzitest

3. A kovetkezokben leirt 5 rogzitési mod lehetséges.
   3.1 Elhelyezes felszerelt sullyeszett dugaszoləljat felett. A fedolemez ① felse reszere nincs szukseg. Azt törje le a kijelött toreshely (4) menten. A szerelolemez ② rogzitese utan a B. abranak megfeleloen tolja a keszuleket felulrol a szerelolmezre, dugja a dugot a dugaszoləljatba ③ es a keszuleket teljesen csusztassa le. A fedolemezt a 2 mellekelt sullyeszettfeju lemezcsavarral rogzitjuk.
   3.2 Sullyesztett gezetek.

Csatlakoztatas egy (dugaszolaljzat helyett) a falból kilépól sūllyesztett gezetékre ⑦. A szerelólemezt ② a C. abranak megfeleloen rögzítjuk a falon. A fedolemezt alulrol a szerelólemezbe toljuk, és ennek során a falból kilépól gezetéket a fedolemezen levo nyilason keresztül atvezetjuk. Behelyezzuk a mellekelt halózati csatlakozó kapcsot ⑪. A készülák halózati csatlakozó gezetéköröl ⑤ levágjuk a dugót, a gezeték lecsupaszítjuk, leszigeteljuk és a kabelvég-hüvelyeket raszorítjuk. A C. abra szerint mindkét gezetéket csatlakoztatjuk. Üyelünk az „L“ (barna) és „N“ (kek) helyes csatlakoztatására. A készülák halózati csatla

kozó gezeték t a mellekelt huzásmegszüntetö bilinccsel ⑧biztositjuk. A keszüléket teljesen a fedölemezre toljuk és becsavarozzuk a 2 mellekelt sullyesztettej'u lemezcsavart.

3.3 Falon kivuli gezetek felulról.

Ehhez a keszülk hatoldalan, felül kózepen kialakitott gezetékbújtatot törjuk ki. A szerelolap ② rögzítese utan a C. abranak megfeleloen a falon kivuli gezetéket a szerelolapon lefelé a fedölemez ① alá visszuk es atvezetjuk a nyilason. A tovabbi csatlakoztatas a 3.2.2 szakaszban leirtak szerint törtenik.

3.4 Falon kivuli gezetek alulrol.

Ehhez a fedolemezben ① alul kozepen kialakitott gezetekbujtatot ⑨ kitorjuk. A szerelolap ② rogzitese utan a falon kivuli gezeteket a C. abranak megfeleloen a fedolemezben talalhato nyilason atvezetjuk. A tovabbi csatlakoztatas a 3.2.2 szakaszban leirtak szerint tortenik.

3.5 Dugaszolóval ellatott csatlakozóvezéték.

Csatlakozás egy a közelben már meglévo dugaszolóalj-zathoz rugalmas, dugaszolóval ellatott csatlakozóvezétékel. Ehhez a fedolemezben ① alul, kózépen kialakitott gezetékbujtatot ⑨ kitörjuk. A fedolemezt alulról a szerelólapba csúsztatjuk. Alkalmazzuk a mellekelt halózati csatlakozó kapcsot ⑩. A keszülék csatlakozóvezétéken ⑤ a dugaszolót levágjuk, a gezetéket lecsupaszítjuk, leszigeteljuk és a kabelvég-huvelyeket raszorítjuk. A dugaszolóval ellatott csatlakozóvezéték utganezen modon szereljuk és atvezetjuk a fedolemez nyilásan. A C. abranak megfeleloen mindkét gezetéket csatlakoztatjuk és a mellekelt huzámsegszüntetö bilincsekkel ⑧biztosítjuk. A keszüléket teljesen lecsúsztatjuk a fedolemezre és két mellekelt sūllyesztettfeju lemezsavart becsavarjuk.

A keszülékek most üzemkész allapotban vannak.

6. Kapcsolási lehetósegek.

T 500, TH 500 Z

T 500 es TH 500 Z esetében az elektronikus idozithetó pillanat-kapsolot muködtetjuk. Kapcsoló muködésideje T 500 esetében 32 mp. TH 500 Z esetében 4 perc

A keszülékek automatikusan kikapcsolnak.

A TH 500 Z kapcsolojanak mukodesi idejét szakember modosithatja, mely 1-9 perc kozott 9 fokozatban allithato.

Enhez a mellekelt csavarhuzo-stiftet a szivoracsban ⑥ baloldalon talalható furatba dugjuk es a beepitett kapcsolot balra 3-2-1 percre, vagy jobbra 5-6-7-8-9 percre allitjuk.

Ugyeljen arra, hogy a 0^ kapcsolóallás vakállás, melynéla készülék nem muködk.

T 500 E, TH 500 E

A keszülékek be- és kikapcsolása érintés nélkül, infravörös kozeledésérékekő elektroníkal történik.

A kapcsolótvolsag (a keszülék also szegélye es a kezek ill. fej kozotti távolsag) a T 500 esetében kb. 15 cm es a TH 500 esetében kb. 40 cm. A kapcsolás érzenysegét szakember módosithatja. Ehhez a mellekelt csavarhúzó-stiftet a szürórsban ⑥ baloldalon talalhato furatba dugjuk es a beepitett potenciometert balra (kevesbé érzenyre) vagy jobbra (erzkenyebbtre) allitjuk. Nagyon vilagos helyisegkenbenevesbe érzeny beallitasra van szükség.

TH 500

Ezt a keszüléket kapcsolónelkül szallitjuk. Ezt MZS 4 tipusu érmés idokapsolóval, a kereskedelemben szokásos valtokapcsolóval (be/ki), vagy fali idokapsolóval mukodtetjuk, ami a keszülék mellett a falon, szokásos magasságban rogzített és a kapcsolási rajz (lásd A ill. F ábra) szerint csatlakoztatott.

SzenzorosBiztonsagi kikapcsolas TH 500 E/T 500 E

Az infravörös Közeledésérékelő capcsoló letakarásá esétényen, pl. rágogumi, a beépitét elektronika megakadályozz a tartós üzemelést.

A T 500 modelelek az ezt kovető 2 perc mulva, mig a TH 500 modelelek 10 perc mulva kikapcsolnak. A zavarforras megszün-teteşut an a szaritok ismet üzemkeszek.

A TH 500 Z/E/J hajszárítok érmés idokapcsolóval tortenö üzemeltetese eseten a kapcsoló funkciója, illetve a kozeledésjelzo elektronika funkciója megmarad. Az MZS 4 tipusu kapcsolot a gyors amortização erdekében és a visszaëllsszerü hasznalat elleni videlemhez alkalmazzák.

7. A Starmix hajsztó magasságanak beallitása.

A formajat tekintve szep es robosztus Starmix THH 500 hajsarito magassaganak beallitasa lehetovete szi, hogy a hajsaritot fokozatmentesen es egyenileg igazitsuk a testmerethez. Igy fokent a gyermekek es tolokocsival kozlekedok hajsaritasat konnyitjuk meg lenyegesen. A magassagallitas altemativjakent On 40 cm magassagkulonseggel két hajsaritot is felserelhet (az elektronikus infravoros kozeledeserzekelo-kapcsolohatotavolsaga max. 40 cm).

8. Tiszítás és apolás.

A keszülk also részen levő levegőszívő-rácsot ⑥ a rátapadt szösztől és portol szükség eseten a porszívő hézagszívójával tiszítűsuk meg. A rácsban erösen tapado szennyeződész kefével távolítűsuk el.

9. Biztonsági tanácsok.

• A keszülek csatlakoztatása elott Ellenőrize, hogy a típuscímken megadott feszültseg az On halózati csatlakozójaban levővel megegyezik. A típuscímét a keszülékház ① also, ferde felületén találja.
  -Kerjuk, vegye figyembe, hogy az elektromos keszülékek szakszerütlen kezelése böben veszelyek jelentkezhetnek, melyeket a gyermekek nagy valoszinuseggel nem ismernek fel.
  -Ezen hasznalatiutasist kérjuk, a keszülek mas hasznaloinak is adja at, hogy annak valamennyi funkciójarol és a hozzatartoz tanácsokrol ok istajekozódhassanak.
  -Minden beavatkozás, tiszítás elött kapcsolja ki a halózati tapvezeték minded polusat.
