HASZNÁLATI ÚTMUTATÓ TT 1800 Starmix

Meleglevegős kéz- és hajszárító. Szerelési- és hasz- nálati utasítás

Biztonsági távolságok

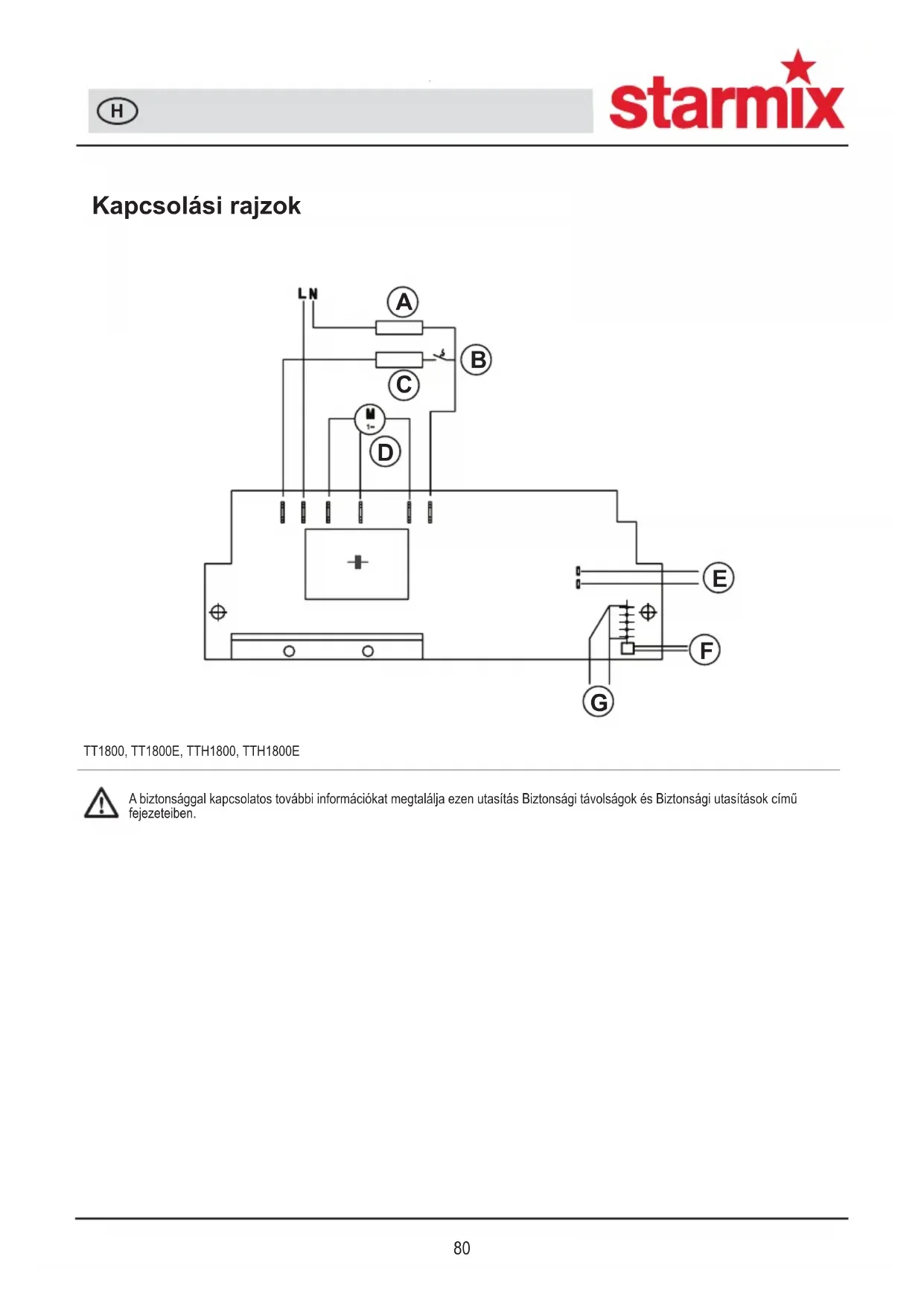

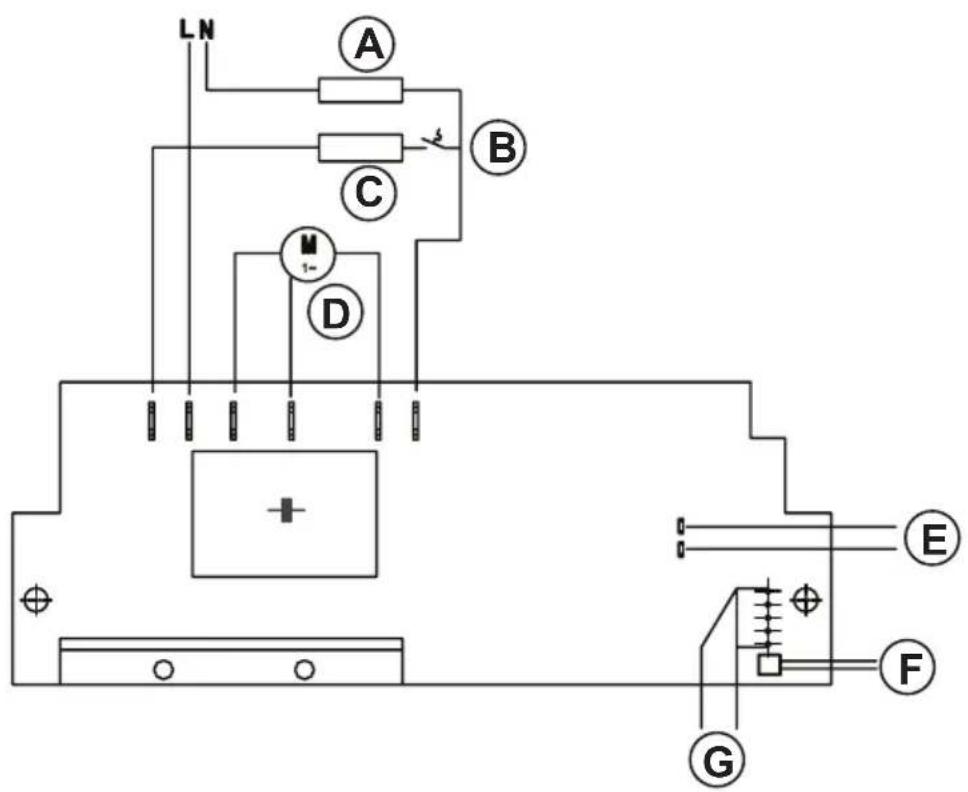

A Hőbiztosító H Lekapcsolás – kiegészítő funkció: aktív oxigén / illat 3 Falba süllyesztett dugaszolóaljzat 10 Csatlakozóvezetéke / installáció B Hőkapcsoló I Aktivoxigén-generátor / húzómágnes; TT1800-EO/-ED 4 Névleges törési hely 11 Hálózati kapocs C Fűtés X Fürdőkád 5 A készülék csatlako- zóvezetéke 12 Rögzítőfuratok D Motor Y Zuhany 6 Levegőbeszívó rács 13 Illatrekesz E Mikrokapcsoló; TT1800, TTH1800 Z Zuhanyozófej 7 Falba süllyesztett vezeték 14 A kilépő levegő rácsa F LED TT1800E 1 Házfelület / lopás elleni biztosítás 8 Húzásmentesító bilincs G Közelítéselektonika; TT(H)1800EO, EF, E 2 Szerelőlap / fali tartó 9 Vezetékátvezető

A biztonsággal kapcsolatos további információkat megtalálja ezen utasítás Biztonsági távolságok és Biztonsági utasítások című fejezeteien. H...mehr als Sie denken!

Ezt a használati utasítást abból a célból készítettük el, hogy Ön az új készülékét gyorsan és átfogóan megismerje.. Kérjük, olvassa át gondosan a készülék üzembevétele előtt ezt az utasítást. Fontos utasításokat tartalmaz a biztonsággal, a használattal a karbantartással és a környezetvédelemnek megfelelő megsemmisítéssel kapcsolatban. Ismerkedjen meg közelebbről ezen használati utasítás sorrendjében új készülékével és annak különböző funkcióival. Ügyeljen minden utasításra és magyarázatra, amely a helyes ke- zelésre vonatkozik. Ezzel biztosítsa az állandó készenléti állapotot, valamint a készüléke hosszú élettartamát. Különösen azokat az utasításokat vegye gyelembe, amelyek a biztonságot érintik. Ezek segítenek a balesetek elkerülésében és megóvják a készüléket a károsodástól. Őrizze meg a használati utasítást, mert az még később nagy segítségére lehet. Ez a készülék megfelel a technika elismert szabályainak és az elektromos készülékekre vonatkozó biztonsági előírásoknak. A gyártó nem felel az olyan károkért, amelyek a rendeltetésellenes használatból vagy a helytelen kezelésből erednek.

Tartalom 1 Haj-, ill. kézszárító 4 Tipli 4 Fégömbfejű facsavar 1 Hálózati kapocs 2 Süllyesztett fejű lemezcsavar a fedőlaphoz 2 Húzásmentesítő bilincsek 4 Lencsefejű lemezcsavarok a húzásmentesítő bilincsekhez 1Biztonsági kulcs 1 Csavarhúzó (a TT 1800 E típusnál) 1 Illatók...mehr als Sie denken!

Műszaki adatok Meleglevegős kézszárító Meleglevegős hajszárító TT 1800 TT 1800E TT 1800E aktív oxigén TT 1800E illat

Névleges teljesítmény: 1800 Watt X X X X X X Fűtés teljesítmény: 1700 Watt X X X X X X Motorteljesítmény: 100 Watt X X X X X X Levegőáramlás: 38 I/s X X X X X X A készülék méretei: szélesség 270, mélység 161, magasság 330 mm Súly fali tartóval : [k] 3,2 3,2 3,5 3,5 3,2 3,2 Kialakítási jellemzők Meleglevegős kézszárító Meleglevegős hajszárító TT 1800 TT 1800E TT 1800E aktív oxigén TT 1800E illat

Elektronikus rövid utas időkapcsoló; a kapcsoló lefutási ideje: 32 másodperc.

Elektronikus rövid utas időkapcsoló; a kapcsoló lefutási ideje: 4 perc.

Elektronikus közelítéskapcsoló X X X X Biztonsági hálózati dugasz - csatlakozó X X X X X X Elektromos biztonsági hőmérsékletbehatároló X X X X X X Olvadó hőbiztosító X X X X X X Érzékelős biztonsági lekapcsolás X X (4perc) X (4perc) X (10perc) Beszerelt szerelőlap X X X X X X Lopás elleni védelem borítólappal X X X X X X Le-/beszívható bemeneti levegő rács X X X X X X Aktív oxigén Illatadagoló patron X LED_világítás X X X82 ...mehr als Sie denken!

Szerelési utasítás A szereléssel egy szakembert kell megbízni, hogy biztosított legyen a készüléknek a biztonsági előírásoknak megfelelő csatlakoztatása. Olyan helyiségekben, ahol zuhanyok és fürdőkádak vannak, nem szabad a készüléket a VDE-előírásokban rögzített biztonsági tartományon belül (0,6 m a zuhany- és a fürdőkád peremétől és 1,2 méter a zuhanyozófejtől) elhelyezni. Szerelési sorrend A szervizelést megkönnyítő szerelési elképzelés A TT1800 szerelési rendszer lehetővé teszi az egyszerű, könnyen szervizelhető fali elhelyezést anélkül, hogy a készüléket ki kellene nyitni. Mi a készüléket gyakorlatilag két elképzelésre osztottuk fel: A szerelő elhelyez egy dugaszolóaljzatot (vagy kialakít egy x csatlakozást), felcsavarozza a szerelőlapot, feltolja az üzemkész készüléket, bedugja a csatlakozódugaszt (vagy csatlakoztassa a vezetéket), felcsavarozza a lopás elleni biztosítót – és kész! Egyszerűbb már nem is lehetne!! A (nem xen felcsavarozott) borítólapot [ 1 ] húzza ki lefelé a készülékből. A készülék hátoldalára csatlakoztatott szerelőlapot [ 2 ] szintén húzza ki lefelé. A felszerelési hely meghatározása után húzza meg a 4 rögzítőcsavart [ 12 ] a sablonként alkalmazott szerelőlappal [ 2 ], fúrja ki a furatokat (8 mm Ø), helyezze be a tiplit és a szerelőlapot rögzítse a készülékkel együtt szállított A félgömbfejű facsavarokkal. Ajánljuk az elhelyezést egy megfelelő magasságban, az A, B vagy C ábrának megfelelően. Egy tartós, erős rögzítésnek egy masszív falon biztosítottnak kell lenni! Az alábbiakban leírt 5 csatlakoztatási mód lehetséges: Elhelyezés egy felszerelt süllyesztett dugaszolóaljzatra. A borítólap [ 1 ] felső része nem szükséges. Törje le azt a névleges törési helyen [ 4 ]. A szerelőlap [ 2 ] B ábra szerinti rögzítése után tolja a készüléket felülről a szerelőlapra, dugja be a dugaszt a dugaszolóaljzatba [ 3 ]. Rögzítse a burkolólapot a készülékkel együtt szállított 2 db süllyesztett lemezcsavarral. Falba süllyesztett vezeték. Csatlakoztatás egy falból kijövő süllyesztett vezetékre [ 7 ].(a dugaszolóaljzat helyett). A szerelőlapot [ 2 ] a. C ábrának megfelelően van rögzítse a falra. Tolja a burkolólapot alulról a szerelőlapba, és közben a falból jövő vezetéket vezesse át a burkolólap nyílásán. A mellékelt hálózati kapcsot [ 11 ] helyezze be. A készülék csatlakozóvezetékén [ 5 ] lévő dugaszt csava- rozza le, a vezetéket csupaszítsa meg és sajtolja fel az erekre a vezetékvég-hüvelyeket. Csatlakoztassa a két vezetéket a C ábrának megfelelően. Ügyeljen a megfelelő csatlakoztatásra; – L (barna) és N (kék). A készülék csatlakozóvezetékét biztosítsa a mellékelt húzásmentesítő bilinccsel [ 8 ]. Tolja a készüléket teljesen lefelé a burkolólapra, és a két mellékelt süllyesztett lemezcsavart csavarozza be. Falon kívüli vezeték felülről. Ehhez törje ki a készülék hátoldalán, középen, fent lévő vezetékátvezetőt. A szerelőlap [ 2 ] C ábra szerinti rögzítése után vezesse a falon kívüli vezetéket a szerelőlapon lefelé, a burkolólap [ 1 ] alá, és a nyíláson át. A további csatlakoztatás a B / 2 pont alatt leírtaknak megfelelően történik.

Falon kívüli vezeték alulról.. Ehhez törje ki a készülék burkolólapján [ 1 ], középen, lent lévő vezetékátvezetőt [ 9 ]. A szerelőlap [ 2 ] C ábra szerinti rögzítése után vezesse a falon kívüli vezetéket a nyíláson kersztül a burkolólapban. A további csatlakoztatás a B / 2 pont alatt leírtaknak megfelelően történik. Csatlakozóvezeték dugasszal. Csatlakoztatás egy közelben lévő dugaszolóaljzatra, egy duga- sszal ellátott csatlakozóvezetékkel. Ehhez törje ki a burkolólapon [ 1 ], középen, lent lévő vezetékátvezetőt [ 9 ] törje ki. Tolja a burkolólapot alulról a szerelőlapba. A mellékelt hálózati kapcsot [ 11 ] helyezze be. A készülék csatlakozóvezetékén [ 5 ] lévő dugaszt csavarozza le, a vezetéket csupaszítsa meg és sajtolja fel az erekre a veze- tékvég-hüvelyeket. A dugasszal ellátott csatlakozóvezetéket szerelje össze ugyanezen a módon, és vezesse át a burkolólap nyílásán keresztül. Csatlakoztassa a két vezetéket a C ábrának megfelelően, majd biztosítsa a mellékelt húzásmentesítő bilinccsel [ 8 ]. Tolja a készüléket teljesen lefelé a burkolólapra, és a két mellékelt süllyesztett lemezcsavart csavarozza be. A készülékek most üzemkész állapotban vannak. Kapcsolási lehetőségek A TT 1800 és TTH 1800 készülékeknél működtesse az elektronikus rövid utas időkapcsolót. A kapcsoló futásideje a TT 1800-nál 32 másodperc, a TT 1800 E-nél 4 perc. A készülékek automatikusan lekapcsolnak. TT 1800 E, TTH 1800 E aktív oxigén / illat, TTH1800 E A készülékek kapcsolása egy infravörös közelítéselektronikával, éríntésmentesen történik. A kapcsolástávolság (a készülék alsó éle és a kéz, ill. A fej közötti távolság) a TT 1800 esetében kb. 15 cm, a TT 1800 E esetében pedig kb. 40 cm. A kapcsolási érzékenységet szakember meg tudja változtatni. Érzékelős biztonsági lekapcsolás

TT 1800 E, TTH 1800 E

A beépített elektronika megakadályozza a tartó üzemelést lefedett infravörös közelítéskapcsoló esetén (pl. rágógumi-vandalizmus). A TT 1800 E-modellek ebben az esetben 4 perc elteltével, a TTH 1800 E-modellek pedig 10 perc elteltével lekapcsolnak. A zavar megszünte- tése után a szárító ismét üzemkész.

Magasságbeállítás a Starmix hajszárítóhoz A szép kinézetű THH500 / TTHH1800 Starmix hajszárító – rendelési szám: 19 07 09 – lehetővé teszi a hajszárító fokozatmentes és egyéni illesztését a test méretének megfelelően. Ezzel akülönösen a gyerekek és a tolószékben tartózkodók részére válik könnyebbé a hajszárítás. A magasságbeállítóhoz alternatívaként felszerelhet két hajszárítót is 40 cm-es magasságkülönbséggel (az elektronikus infravörös közelítéskapcsoló hatótávolsága max. 40 cm). Tisztítás és gondozás A levegőbeszívó rácsot [ 6 ] a készülék alsó oldalán a hozzátapadt szlaktól és portól szükség esetén egy porszívó hézagszívó fejével meg kell tisztítani. Az odatapadt szennyeződést egy kefével el kell távolítani. Biztonsági utasítások Ellenőrizze a készülék csatlakozóját, hogy a típustáblán feltüntetett feszültség és az Ön házában lévő feszültség egyezik-e A típustábla a készülék alsó oldalán található. A készüléket max. 16 A-es biztosítóval biztosítsa le. Kérjük, ügyeljen arra, hogy szakszerűtlen kezelés / bánásmód esetén az elektromos készülékek veszélyt jelentenek, amit a gyerekek valószínűleg nem ismernek fel!. Adja át a használati utasítás a készülék más használójának is, hogy ők is megkapjanak minden információt és utasítást a készülék működésével kapcsolatban. Minden beavatkozás és tisztítás előtt feltétlenül kapcsolja le a készüléket a hálózatról!
