РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ TT 1800 Starmix

Сешоар с топъл въздух за ръце и коса. Ръководство за монтаж и употреба

Безопасни разстояния

A Термопредпазител H Ключ за изключване на допълнителната функция за активен кислород / аромат Active Oxygen / Duftt 3 Скрит контакт 10 Съединителен кабел/

B Термоизключвател I Генератор на активен кислород / соленоид TT1800-EO/-ED 4 Зададена точка на

11 Контактна клема C Нагряване X вана 5 Съединителен кабел

13 Ароматизиращ блок E Микропрекъсвач TT1800, TTH1800 Z глава на душа 7 Скрит електрически

14 Решетка за изпускане на

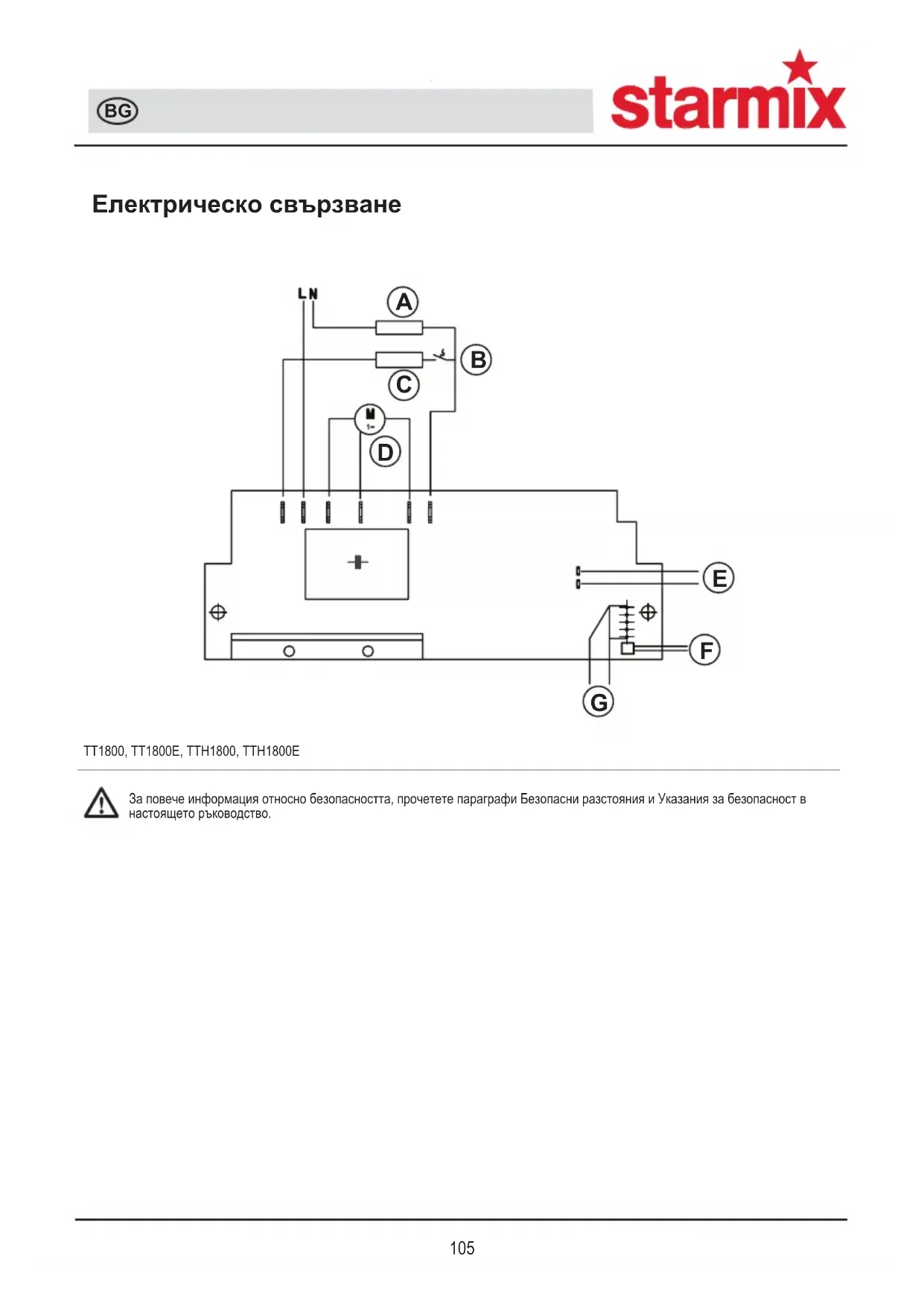

Електрическо свързване

Настоящето упътване за употреба е създадено с цел да Ви запознае бързо и подробно с Вашия нов уред. Моля, преди да използвате уреда, прочетете внимателно упътването. В него се съдържат важни указания за безопасността, употребата, поддръжката и изхвърлянето на

Запознайте се с уреда и неговите функции, следвайки последователността, в която са посочени в настоящето упътване за употреба. Спазвайте всички указания и обяснения, отнасящи се за правилното обслужване и боравене с уреда. Така ще гарантирате постоянна готовност за работа и дълъг полезен живот на уреда. Особено важни са указанията за сигурност. Те ще Ви помогнат за предотвратяване на нещастни случаи и предпазване на уреда от повреждане. Запазете упътването за употреба за бъдеща справка. Този уред отговаря на всички признати правила за техника и разпоредбите за сигурност за електроуреди. Производителят не носи отговорност за евентуални дефекти поради нерегламентирана или неправилна употреба.

Включено в доставката 1 Сешоар за коса, съотв. ръце 4 Дюбел 4 Полукръгли винтове за дърво 1 Контактна мрежа 2 Винтове със скрита глава за покриващата плоча 2 Скоби за облекчаване на напрежението 4 Винтове с полуобла глава за скобите за облекчаване на напрежението 1 Секретен ключ 1 Отвертка (при TT 1800 E) 1 Ароматизиращ блок...mehr als Sie denken!

характеристики Сешоар с топъл въздух за ръце Сешоар с топъл въздух за коса TT 1800 TT 1800E TT 1800E

Номинална мощност 1800 Watt X X X X X X Отоплителна мощност 1700 Watt X X X X X X Мощност на двигателя 100 Watt X X X X X X Въздушен поток 38 I/s X X X X X X Размери на уреда Ш 270, Д 161, В 330 мм Тегло със стенната стойка [кг] 3,2 3,2 3,5 3,5 3,2 3,2 Характеристики на оборудването Сешоар с топъл въздух за ръце Сешоар с топъл въздух за коса TT 1800 TT 1800E TT 1800E

Електронен прекъсвач с часовников механизъм: Време за прекъсване 32 сек.

Електронен прекъсвач с часовников механизъм: Време за прекъсване 4 мин.

Електронен прекъсвач, който се задейства при приближаване X X X X Връзка за предпазителен щепсел X X X X X X E Предпазителен температурен ограничител X X X X X X Стопяем термопредпазител X X X X X X Сензорен предпазителен прекъсвач X X (4 мин) X (4 мин) X (4 мин) Интегриран монтажен блок X X X X X X Защита от кражба чрез покриваща плоча X X X X X X Решетка за всмукване на въздух, която може да се почиства с прахосмукачка X X X X X X Активен кислород Ароматизиращи патрони X LED осветление X X X...mehr als Sie denken!

Упътване за монтаж Монтажът на уреда трябва да се извърши от специалист, за да се осигури спазването на предписанията за безопасност при свързване на уреда. При монтиране на уреда в помещения с душове и вани трябва да се спазват установените в предписанието на СНЕ безопасни разстояния (0,6 м от края на душа, съотв. ваната, и 1,2 м от главата на душа. Последователност при

Лесна за изпълнение монтажна концепция Системата за монтаж на TT1800 позволява лесно монтиране върху стената, без да е необходимо отварянето на уреда. Практически ние сме разделили уреда на два компонента. Електротехникът поставя контакт (или твърда връзка), завинтва монтажната плоча, пъха готовия за употреба уред, включва щепсела (или свързва), развива предпазителя от кражба– и готово. По-лесно не може и да бъде! Издърпайте (незатегнатата) покриваща плоча [ 1 ] надолу от уреда. По същия начин издърпайте надолу пъхнатата зад уреда монтажна плоча [ 2 ]. След определяне на мястото за поставяне на уреда, отбележете 4-те монтажни отвора [ 12 ], използвайки монтажната плоча [ 2 ] като шаблон, пробийте (8 мм Ø), пъхнете дюбелите и закрепете монтажната плоча с приложените полукръгли винтове за дърво A. Препоръчваме Ви да поставите уреда на височина съгласно фигура A, B или C. Закрепянето трябва да е стабилно и да се извърши върху масивна стена. Възможни са следните 5 начини на свързване. Свързване към монтиран скрит контакт Горната част на покриващата плоча [ 1 ] не е нужна. Счупете я на определеното място за счупване [ 4 ]. След закрепване на монтажната плоча [ 2 ] съгласно фигура B, пъхнете уреда отгоре върху монтажната плоча, вкарайте щепсела в контакта [ 3 ] и издърпайте уреда изцяло надолу. Затегнете покриващата плоча с двата приложени винта със скрита глава. Скрит проводник Свързване чрез (вместо контакт) излизащ от стената проводник [ 7 ]. Закрепете монтажната плоча [ 2 ] към стената съгласно фигура C. Пъхнете покриващата плоча отдолу в монтажната плоча и прекарайте излизащия от стената проводник през отвора на покриващата плоча. Поставете приложената контактна клема [ 11 ]. Отрежете щепсела на съединителния кабел [ 5 ] на уреда, оголете проводниците и притеснете гилзите на присъединителния край на проводника. Свържете двата проводника съгласно фигура C. Внимавайте за правилното свързване на L (кафяв) и N (син). Обезопасете съединителния кабел на уреда с приложената скоба за облекчаване на напрежението [ 8 ]. Пъхнете уреда изцяло надолу върху покриващата плоча и затегнете двата приложени винта със скрита глава. Открит проводник отгоре За тази цел изрежете предвидения върху задната страна на уреда, по средата отгоре, отвор за проводника. След

закрепване на монтажната плоча [ 2 ] съгласно фигура С, прекарайте открития проводник върху монтажната плоча надолу под покриващата плоча [ 1 ] и през отвора. По-нататък свързването се извършва, както е описано в параграф 2 B. Открит проводник отдолу За тази цел изрежете предвидения в покриващата плоча [ 1 ], по средата отдолу, отвор за проводника [ 9 ] . След закрепване на монтажната плоча [ 2 ] съгласно фигура С, прекарайте открития проводник през отвора на покриващата плоча. По-нататък свързването се извършва, както е описано в параграф 2 B. Съединителен кабел с щепсел Свързване към близко разположен контакт с помощта на гъвкав кабел с щепсел. За тази цел изрежете намиращия се в покриващата плоча [ 1 ], по средата отдолу, отвор за проводника [ 9 ] . Пъхнете покриващата плоча отдолу в монтажната плоча. Поставете приложената контактна клема [ 11 ]. Отрежете щепсела на съединителния кабел [ 5 ] на уреда, оголете проводниците и притеснете гилзите на присъединителния край на проводника. Обработете по подобен начин съединителния кабел с щепсела и го прекарайте през отвора в покриващата плоча. Свържете двата проводника съгласно фигура C и обезопасете с приложените скоби за облекчаване на напрежението [ 8 ] Издърпайте уреда изцяло надолу върху покриващата плоча и затегнете двата приложени винта със скрита глава.. Сега уредът е готов за експлоатация. Възможности за изключване При модели TT 1800 и TTH 1800 активирайте електрическия прекъсвач с часовников механизъм. Времето за изключване при модел TT 1800 е 32 сек, при модел TT 1800 E - 4 мин. Уредите се изключват автоматично. TT 1800 E, TTH 1800 E активен кислород / аромат, TTH1800 E Уредите се включват без докосване благодарение на инфрачервена електроника, която се задейства при приближаване. Разстоянието за включване (разстоянието между долния край на уреда и ръцете, съотв. главата) при TT 1800 е около 15 см, а при TTH 1800 E - около. 40 см. Техникът може да промени чувствителността на включване. Сензорен предпазителен

Вградената електроника предотвратява продължителната работа, в случай че инфрачервеният прекъсвач, който се задейства при приближаване, е покрит, например от залепена дъвка. Модел TT 1800 E се изключва след 4 мин, а модел TTH 1800 E - след 10 мин. След отстраняване на източника на смущения, сешоарите могат да се използват отново.

Приспособление за настройка на височината за сешоари за коса Starmix Красивото и стабилно приспособление за настройка на височината Starmix THH500 / TTHH1800 , номер за поръчка 19 07 09, позволява височината на сешоара за коса да се настрои плавно и според индивидуалната височина. Това улеснява използването на сешоара от деца и инвалиди в инвалидни колички. Алтернативно можете да монтирате два сешоара на разстояние един от друг от 40 см (Обхвата на действие на инфрачервения прекъсвач, който се задейства при приближаване, е макс. 40 см). Почистване и поддръжка При нужда изсмучете с дюза за фуги полепналия прах от решетката за всмукване на въздух [ 6 ] от долната страна на уреда . Отстранете с четка упоритите замърсявания. Указания за безопасност Преди да свържете уреда, проверете дали напрежението върху табелката на уреда отговаря на това на Вашите контакти. Табелката се намира от долната страна на корпуса. Обезопасете уреда с максимален предпазител 16 A. Моля, обърнете внимание, че при некомпетентно боравене с електрически уреди може да настъпят опасности, които децата е възможно да не разпознаят. Предайте това упътване за употреба и на другите потребители на уреда, за да могат и те да се запознаят с всички функции и указания. Преди почистване и интервенция изключете електрозахранването напълно!

Списък на резервните части
