MANUAL DE UTILIZADOR TT 1800 Starmix

Secadores para mãos e cabelo. Manual de montagem e utilização

Distâncias de segurança

A Fusível térmico H Corte da função adicional Oxigénio Activo / Fragrância 3 Tomada embutida 10 Cabo de ligação/Instalação B Interruptor térmico I Gerador de oxigénio activo / Electroíman de elevação TT1800-EO/-ED 4 Ponto de ruptura 11 Terminal de alimentação C Aquecimento X Banheira 5 Cabo de ligação do aparelho 12 Orifícios de xação D Motor Y Base de duche 6 Grelha de aspiração de ar 13 Módulo para fragrância E Microinterruptor TT1800, TTH1800 Z Chuveiro 7 Condutor embutido 14 Grelha de saída de ar F LED TT1800E 1 Caixa envolvente/Dispositivo anti-roubo 8 Braçadeira de xação G Sistema electrónico de aproximação TT(H)1800EO, EF, E 2 Placa de montagem/Suporte de parede 9 Guia de cabos

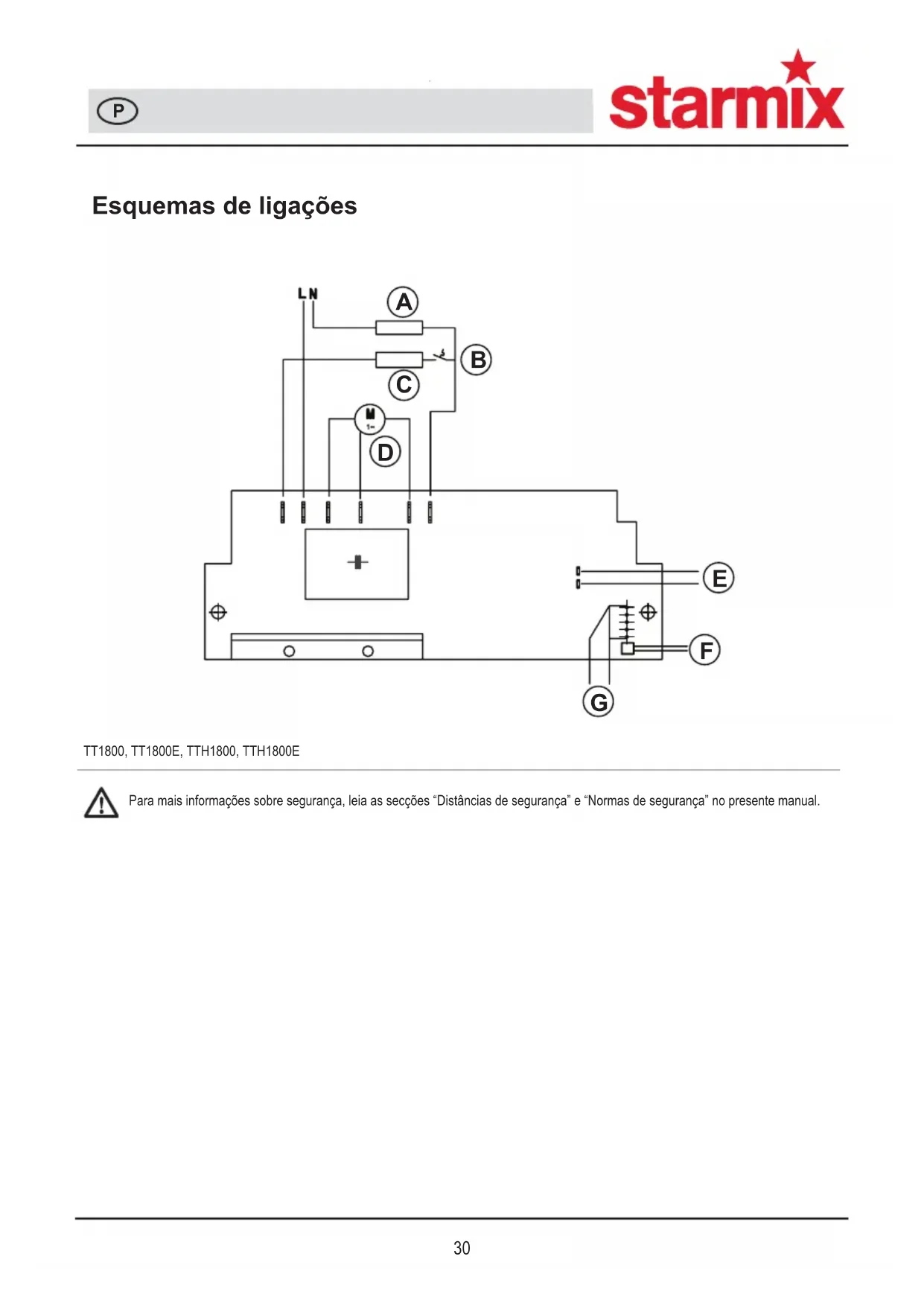

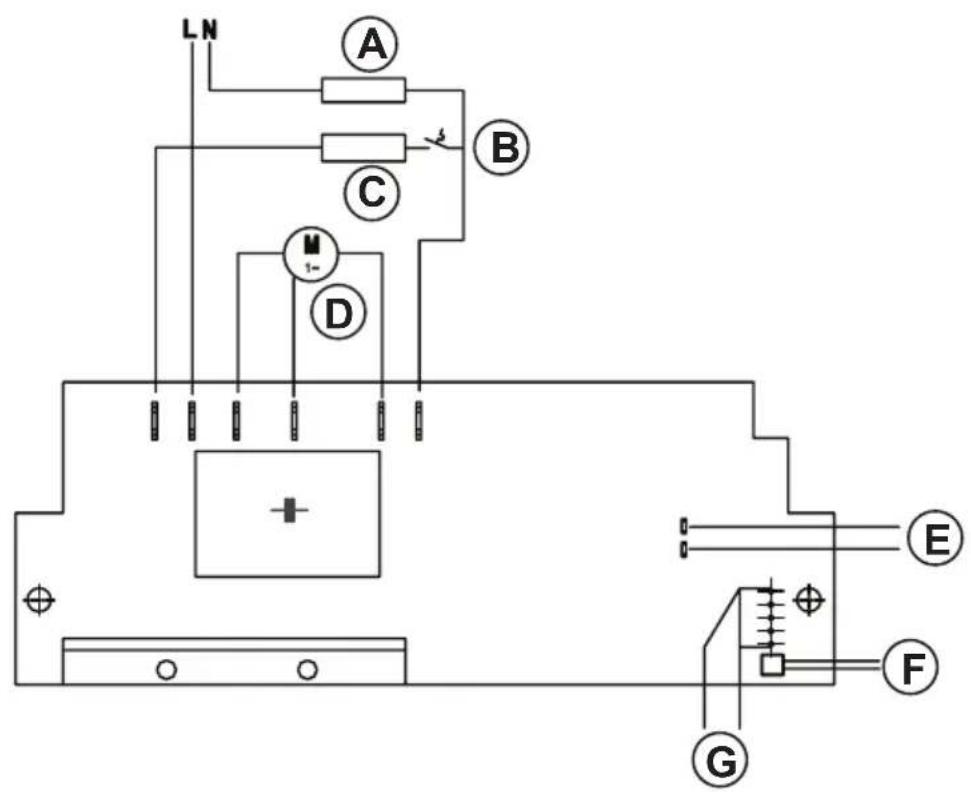

Esquemas de ligações

TT1800, TT1800E, TTH1800, TTH1800E

Para mais informações sobre segurança, leia as secções “Distâncias de segurança” e “Normas de segurança” no presente manual. P...mehr als Sie denken!

Elaborámos este manual de utilização para que possa familiarizar-se de forma rápida e abrangente com o seu novo aparelho.. Leia atentamente o presente manual antes de colocar o aparelho em funcionamento. Nele encontrará informações importantes sobre segurança, utilização, manutenção e eliminação. Leia todo o conteúdo deste manual de utilização para se familiarizar com o seu novo aparelho e as suas várias funções. Preste atenção a todas as recomendações e explicações, pois estas referem-se à utilização e manuseamento correctos. Deste modo, garantirá um funcionamento permanente e uma vida útil longa do seu aparelho. Deverá prestar especial atenção às recomendações relativas à segurança. Estas ajudá-lo-ão a evitar acidentes e a proteger o seu aparelho de danos. Conserve este manual de utilização, uma vez que poderá revelar-se um auxiliar útil no futuro. Este aparelho cumpre as regras técnicas reconhecidas e as normas de segurança aplicáveis a aparelhos eléctricos. O fabricante não assume qualquer responsabilidade por eventuais danos decorrentes de uma utilização inadequada ou incorrecta..

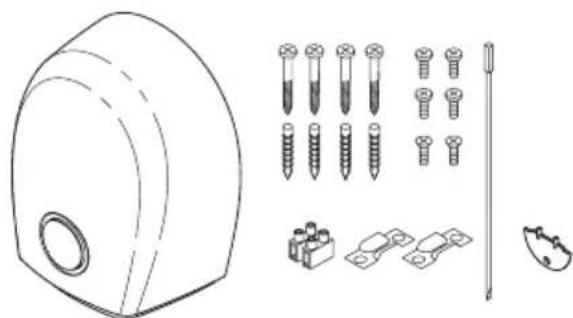

Acessórios incluídos 1 Secador de mãos e/ou de cabelo 4 Buchas 4 Parafusos de madeira de cabeça semi-redonda 1 Terminal de alimentação 2 Parafusos de chapa de cabeça escareada para o painel de cobertura 2 Braçadeiras de xação 4 Parafusos de chapa de cabeça lenticular para as braçadeiras de xação 1 Chave de segurança 1 Chave de fendas (no modelo TT 1800 E) 1 Módulo para fragrância...mehr als Sie denken!

Dados técnicos Secador de mãos Secador de cabelo TT 1800 TT 1800E TT 1800E Oxigénio Activo TT 1800E Fragrância

Potência nominal: 1800 Watt X X X X X X Potência caloríca: 1700 Watt X X X X X X Potência do motor: 100 Watt X X X X X X Débito de ar: 38 I/s X X X X X X Dimensões do aparelho: 270 mm (L), 161 mm (P), 330 mm (A) Peso com o suporte de parede: [kg] 3,2 3,2 3,5 3,5 3,2 3,2 Características do equipamento Secador de mãos Secador de cabelo TT 1800 TT 1800E TT 1800 E Oxigénio Activo TT 1800 E Fragrância

Interruptor de aproximação electrónico X X X X Ligação para cha de segurança X X X X X X Limitador de temperatura de segurança X X X X X X Fusível térmico X X X X X X Sensor de corte de segurança X X (4 min.) X(4 min.) X (10 min.) Placa de montagem integrada X X X X X X Dispositivo anti-roubo através do painel de cobertura X X X X X X Grelha de entrada de ar com aspiração X X X X X X Oxigénio activo Cartuchos para o dispensador de fragrância X Iluminação por LED X X X32 ...mehr als Sie denken!

Instruções de montagem A montagem deve ser solicitada a um técnico especializado, de forma a garantir que a instalação do aparelho é efectuada de acordo com as normas de segurança. Em espaços com duches e banheiras, o aparelho não pode ser colocado nas zonas de segurança estabelecidas nos regulamentos VDE (0,6 m em relação ao rebordo do duche e/ou da banheira e 1,2 m em relação a chuveiros).. Sequência de montagem O conceito de montagem com facilidade de manutenção O sistema de montagem do modelo TT1800 permite uma montagem simples na parede, com facilidade de manutenção, sem abrir o aparelho. De forma prática, dividimos o aparelho em dois componentes: o instalador coloca uma tomada (ou uma ligação xa), aparafusa a placa de montagem, insere o aparelho pronto a funcionar, encaixa (ou liga) a cha de alimentação, aparafusa o dispositivo anti-roubo – e já está. Não podia ser mais simples! Retire o painel de cobertura (não aparafusado) [ 1 ] do aparelho, puxando-o para baixo. Proceda do mesmo modo para retirar a placa de montagem [ 2 ] inserida na parte de trás do aparelho. Após determinar o tipo de montagem, marque os 4 orifícios de xação [ 12 ] utilizando a placa de montagem [ 2 ] como modelo, faça os furos (8 mm Ø), coloque as buchas e xe a placa de montagem com os parafusos de madeira de cabeça semi-redonda A fornecidos com o aparelho. Recomendamos que a montagem seja efectuada a uma altura correspondente à da Fig. A, B ou C. Deverá ser garantida uma xação resistente numa parede maciça. São possíveis os 5 tipos de ligação seguidamente descritos. Montagem através de uma tomada embutida já instalada.A parte superior da placa de cobertura [ 1 ] não é necessária. Parta-a no ponto de ruptura [ 4 ]. Após a xação da placa de montagem [ 2 ] conforme indicado na Fig. B, insira o aparelho, de cima para baixo sobre a placa de montagem, ligue a cha à tomada [ 3 ] e empurre o aparelho totalmente para baixo. Fixe o painel de cobertura com os 2 parafusos de chapa de cabeça escareada fornecidos. Condutor embutido.. Ligação através de um condutor embutido [ 7 ] na parede (em vez da tomada). Fixe a placa de montagem [ 2 ] na parede, conforme indicado na Fig. C. Insira o painel de cobertura na placa de montagem, de baixo para cima, guiando simultanea- mente o condutor que se encontra na parede através da aber- tura no painel de cobertura. Instale o terminal de alimentação fornecido [ 11 ]. No cabo de ligação do aparelho [ 5 ], corte a cha, descarne o isolamento do cabo e crave os terminais de protecção. Ligue ambos os condutores conforme indicado na Fig. C. Certique-se de que liga correctamente os condutores L (castanho) e N (azul). Fixe o cabo de ligação do aparelho com a braçadeira de xação fornecida [ 8 ]. Empurre o aparelho totalmente para baixo sobre o painel de cobertura e aperte os 2 parafusos de chapa de cabeça escareada fornecidos. Cabo exterior por cima. Para o efeito, desprenda a guia de cabos existente na parte de trás do aparelho, em cima, ao centro. Após xar a placa de montagem [ 2 ] conforme indicado na Fig. C, insira o cabo

exterior na placa de montagem, de cima para baixo, sob o painel de cobertura [ 1 ] e através da abertura. O restante processo de ligação é idêntico ao descrito no ponto B, 2º parágrafo. Cabo exterior por baixo. Para o efeito, desprenda a guia de cabos [ 9 ] existente no painel de cobertura [ 1 ], em baixo, ao centro. Após xar a placa de montagem [ 2 ] conforme indicado na Fig. C, guie o cabo exterior através da abertura no painel de cobertura. O restante processo de ligação é idêntico ao descrito no ponto B, 2º parágrafo. Cabo de ligação com cha. Ligação a uma tomada existente na proximidade, utilizando um cabo de ligação exível com cha. Para o efeito, desprenda a guia de cabos [ 9 ] existente no painel de cobertura [ 1 ], em baixo, ao centro. Insira o painel de cobertura, de baixo para cima, na placa de montagem. Instale o terminal de alimentação fornecido [ 11 ]. No cabo de ligação do aparelho [ 5 ], corte a cha, descarne o isolamento do cabo e crave os terminais de protecção. Proceda do mesmo modo em relação ao cabo de ligação com cha e introduza-o através da abertura no painel de cobertura. Ligue ambos os cabos conforme indicado na Fig. C e xe-os com as braçadeiras de xação [ 8 ] fornecidas. Empurre o aparelho totalmente para baixo sobre o painel de cobertura e aperte os 2 parafusos de chapa de cabeça escareada fornecidos. Os aparelhos estão agora prontos a funcionar. Possibilidades de ligação Nos modelos TT 1800 e TTH 1800, accione o temporizador electrónico de curta duração. O tempo de funcionamento é de 32 segundos no modelo TT 1800 e de 4 minutos no modelo TT 1800 E. Os aparelhos desligam-se automaticamente. TT 1800 E, TTH 1800 E com Oxigénio Activo/Fragrância, TTH1800

Os aparelhos ligam-se automaticamente graças a um sistema electrónico de aproximação por infravermelhos. A distância de ligação (distância entre a parte inferior do aparelho e as mãos e/ou a cabeça) é de cerca de 15 cm no modelo TT 1800 e de cerca de 40 cm no modelo TTH 1800 E. A sensibilidade de ligação pode ser alterada pelo técnico. Sensor de corte de segurança

TT 1800 E, TTH 1800 E

O sistema electrónico instalado evita o funcionamento permanente em caso de cobertura do interruptor de aproximação, por exemplo por vandalismo com pastilhas elásticas. Os modelos TT 1800 E desligam-se ao m de 4 minutos e os modelos TTH 1800 E ao m de 10 minutos. Após a eliminação da fonte de avaria, os secadores cam novamente operacionais.

Regulação em altura dos secadores de cabelo Starmix O elegante dispositivo de regulação em altura Starmix THH500/TTHH1800, com a referência 19 07 09, permite adaptar o secador de cabelo à altura do utilizador de uma forma gradual e individual. Desta forma, secar o cabelo é consideravelmente mais fácil para crianças e pessoas em cadeiras de rodas. Em alternativa ao dispositivo de regulação em altura, também é possível montar dois secadores de cabelo com uma diferença de altura de 40 cm (o alcance máximo do interruptor de aproximação por infravermelhos é de 40 cm). Limpeza e manutenção Aspire a grelha de admissão de ar [ 6 ] na parte inferior do aparelho para limpar o cotão e o pó, utilizando se necessário o bico para fendas do aspirador. Remova a sujidade entranhada na grelha com uma escova. Recomendações de segurança Antes de ligar o aparelho, verique se a tensão indicada na placa de dados corresponde à da instalação da sua casa. A placa de dados encontra-se na parte inferior do aparelho. Proteger o aparelho no máximo com um fusível de 16 A. Tenha em atenção que a utilização inadequada de aparelhos eléctricos pode dar origem a perigos que poderão passar despercebidos às crianças. Disponibilize o presente manual de utilização aos restantes utilizadores do aparelho, para que também tomem conhecimento de toda a funçõe e recomendaçõe relativa ao memo. Desligue sempre a alimentação eléctrica do aparelho antes de quaisquer intervenções e trabalhos de limpeza.

Lista de peças sobressalentes
