KASUTUSJUHEND TT 1800 Starmix

Sikkerhedsafstand EST Ohutusvahemaad

Turvalisuse kohta lisateabe saamiseks lugege käesoleva juhendi lõike Ohutusvahemaad ja Ohutusviited.l EST...mehr als Sie denken!

Koostasime käesoleva kasutusjuhendi, et õpiksite oma uut seadet tundma kiiresti ja põhjalikult. Palun lugege enne seadme kasutusele võtmist käesolev juhend hoolega läbi. See annab tähtsaid viiteid ohutuse, kasutamise, hooldamise ja käitlemise kohta. Tutvuge kasutusjuhendis toodud järjestuses oma uue seadme ja selle erinevate funktsioonidega. Järgige kõiki viiteid ja selgitusi, mis puudutavad õiget juhtimist ja käsitsemist. Nii saavutate oma seadme pideva töövalmiduse ja pika tööea. Eriti tuleb järgida ohutuse kohta käivaid viiteid. Need aitavad hoida ära õnnetusi ja kaitsta teie seadet kahjustuste eest. Hoidke kasutusjuhend alles, see võib teile ka hiljem kasulikuks abimeheks olla. See seade vastab tunnustatud tehnikareeglitele ja elektriseadmetele kehtivatele ohutusnõuetele. Tootja ei vastuta võimalike kahjustuste eest, mille põhjuseks on nõuetele mittevastav kasutamine või vale juhtimine.

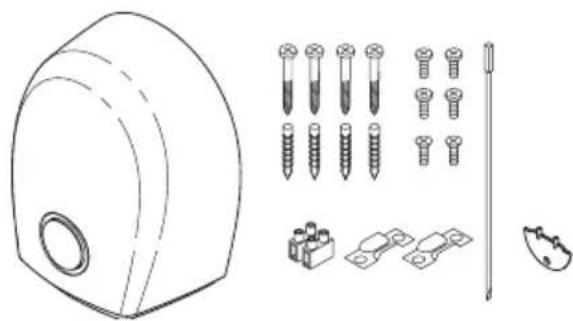

Tarnekomplekt 1 Juuste- või kätekuivataja 4 Tüüblit 4 Poolkumerat puidukruvi 1 Võrguklemm 2 Peitpeakruvi katteplaadile 2 Tõmbekoormuse vähendusrauda 4 Ovaalprakruvi tõmbekoormuse vähendusraudadele 1 Kuuskantvõti 1 Kruvikeeraja (TT 1800 E puhul) 1 Õhu sisseviik...mehr als Sie denken!

Tehnilised andmed Soojaõhu kätekuivati Soojaõhu juustekuivati TT 1800 TT 1800E TT 1800E aktiiv- hapnik TT 1800E lõhn

Nimivõimsus 1800 vatti X X X X X X Küttevõimsus 1700 vatti X X X X X X Mootori võimsus 100 vatti X X X X X X Õhuvool 38 I/s X X X X X X Seadme mõõtmed : L 270, S 161, K 330 mm Kaal koos seinahoidikuga [kg] 3,2 3,2 3,5 3,5 3,2 3,2 Varustusnäitajad Soojaõhu kätekuivati Soojaõhu juustekuivati TT 1800 TT 1800E TT 1800E aktiivhap- nik TT 1800E lõhn

Elektrooniline lühimaa-aeglüliti: lüliti tööaeg 32 s X Elektrooniline lühimaa-aeglüliti: lüliti tööaeg 4 min X Elektrooniline lähenemislüliti X X X X Ohutuspistik X X X X X X Ohutus-temperatuuripiiraja X X X X X X Termo-sulavkaitse X X X X X X Sensor-ohutusväljalülitus X X (4min) X (4min) X (10min) Integreeritud monteerimisplaat X X X X X X Varguskindlustus katteplaadiga X X X X X X Imetav õhu sisenemisvõre X X X X X X Aktiivhapnik Lõhnapadrunid X Valgusdioodvalgustus X X X112 ...mehr als Sie denken!

Paigaldusjuhend Paigaldamise peab teostama spetsialist, et kindlustada seadme ohu- tuseeskirjadele vastav ühendamine. Duššide ja vannidega ruumides ei tohi seadet paigaldada VDE-eeskirjadega määratud ohutusaladesse (0,6 m duši või vanni äärest ja 1,2 m dušipeast). Paigaldusjärjestus Hooldussõbralik paigalduskontsept TT1800 paigaldussüsteem võimaldab lihtsat ja hooldussõbralikku seinale kinnitamist ilma seadet avamata. Praktiliselt oleme jaganud seadme kaheks osaka: Paigaldaja paigaldab seinakontakti (või püsiühenduse), kruvib paigale monteerimisplaadi, lükkab töövalmis seadme kohale, ühendab pistiku või püsiühenduse, kruvib peale varguskindlustuse – valmis. Lihtsamini ei saa! Tõmmake (kinni kruvimata) katteplaat [ 1 ] alla seadmest välja. Samuti tõmmake alla välja seadme tagaküljele sisestatud monteerimisplaat [ 2 ]. Peale paigalduskoha kindlakstegemist märgistage monteeri- misplaati [ 2 ] šabloonina kasutades 4 kinnituspuurauku [ 12 ], puurige (8 mm Ø), sisestage tüüblid ja kinnitage monteerimisplaat A kaasasolevate poolkumerate puidukruvide- ga. Soovitame paigaldamist joon. A, B või C vastavas kõrguses. Kindlustatud peab olema kindel kinnitus massiivsele seinale. Võimalikud on 5 järgnevalt kirjeldatud ühendusviisi. Paigaldamine krohvialuse pistikupesa kohale Katteplaadi [ 1 ] ülemine osa pole vajalik. Murdke see murdmis- kohast [ 4 ] maha. Peale monteerimisplaadi [ 2 ] paigaldamist vastavalt joon. B lükake seade ülevalt monteerimisplaadile, ühendage pistik seinakontakti [ 3 ] ja lükake seade lõpuni alla. Kinnitage katteplaat 2 kaasasoleva peitpeakruviga. Krohvialune kaabel. Ühendamine (pistikupesa asemel) seinast tuleva krohvialuse kaabli [ 7 ] abil. Kinnitage monteerimisplaat [ 2 ] seinale vastavalt joon. C. Lükake katteplaat altpoolt monteerimisplaati ning viige seejuures seinast tulev juhe läbi katteplaadi ava. Paigaldage kaasasolev võrguklemm [ 11 ]. Lõigake seadme ühendusjuhtmelt [ 5 ] pistik maha, eemaldage juhtme varjestus ja isolatsioon ning paigaldage ühendushülsid. Ühendage mõlemad juhtmed vastavalt joon. C. Jälgige L (pruun) ja N (sinine) õiget ühendamist. Kindlustage seadme ühendusjuhe kaasasoleva tõmbekoormuse vähendusrauaga [ 8 ]. Lükake seade lõpuni katteplaadile ja keerake sisse 2 kaasasolevat peitpeakruvi. Krohvipealne kaabel ülevalt. Selleks murdke välja seadme tagaküljel üleval keskel asuv vastav juhtme läbiviik. Peale monteerimisplaadi [ 2 ] kinnitamist vastavalt joon. C viige krohvipealne kaabel monteerimisplaadi peal alla läbi katteplaadi [ 2 ] ning läbi ava. Edasine ühendamine toimub nagu kirjeldatud B 2. lõigus. Krohvipealne kaabel alt. Selleks murdke välja katteplaadis [ 1 ] all keskel asuv vastav juhtme läbiviik [ 9 ]. Peale monteerimisplaadi [ 2 ] kinnitamist vastavalt joon. C viige krohvipealne kaabel läbi katteplaadi ava. Edasine ühendamine toimub nagu kirjeldatud B 2. lõigus. Pistikuga ühendusjuhe. Ühendamine läheduses asuvasse seinakontakti pistikuga

paindliku ühendusjuhtme abil. Selleks murdke välja katteplaadis [ 1 ] all keskel asuv olemasolev juhtme läbiviik [ 9 ]. Lükake katteplaat altpoolt monteerimisplaati. Paigaldage kaasasolev võrguklemm [ 11 ]. Lõigake seadme ühendusjuhtmelt [ 5 ] pistik maha, eemaldage juhtme varjestus ja isolatsioon ning paigal- dage ühendushülsid. Valmistage samamoodi ette pistikuga ühendusjuhe ning viige see läbi katteplaadi ava. Ühendage mõlemad juhtmed vastavalt joon. C ning kinnitage kaasaso- levate tõmbekoormuse vähendusraudadega [ 8 ]. Lükake seade lõpuni katteplaadile ja keerake sisse 2 kaasasolevat peitpeakruvi. Seadmed on nüüd töökorras. Lülitusvõimalused TT 1800 ja TTH 1800 puhul kasutage elektroonilist lühimaa-aeglülitit. Lüliti tööaeg on TT 1800 puhul 32 s, TT 1800 E puhul 4 min. Seadmed lülituvad automaatselt välja. TT 1800 E, TTH 1800 E aktiivhapnik / lõhn, TTH1800 E Seadmed lülitatakse puudutamata infrapuna-lähenemiselektroonika abil. Lülitusvahemaa (vahemaa seadme alumise ääre ja käte või pea vahel) on TT 1800 puhul u 15 cm ja TTH 1800 E puhul u 40 cm. Lülitustundlik- kust saab lasta spetsialistil muuta. Sensor-ohutusväljalülitus

TT 1800 E, TTH 1800 E

Sisseehitatud elektroonika hoiab ära pideva töö kaetud infrapuna-lä- henemislüliti korral, nt närimiskummi-vandalismi puhul. TT 1800 E mudelid lülituvad välja 4 min ja TTH 1800 E mudelid 10 min järel. Segaja eemaldamisel on kuivatid jälle töökorras....mehr als Sie denken!

Starmix juuksekuivatite kõrgusreguleerimine Kauni kujuga robustne Starmixi kõrgusreguleerimine THH500 / TTHH1800, tellimisnr 19 07 09, võimaldab kohandada juuksekuivati astmeteta ja individuaalselt teie kehapikkusele. Seeläbi lihtsustatakse märgatavalt just laste ja ratastooli kasutajate juuste kuivatamist. Alternatiivina kõrgusreguleerimisele võite paigaldada ka kaks juustekuivatit kõrguste vahega 40 cm (elektroonilise infrapuna-lähenemislüliti ulatus on maks. 40 cm). Puhastamine ja hooldus Imege õhu imemisvõre [ 6 ] seadme alumisel küljel vajadusel narmastest ja tolmust puhastamiseks tolmuimeja vuugi- düüsiga puhtaks. Tugev mustus võrel eemaldage harjaga. Ohutusviited Kontrollige enne seadme ühendamist, et tüübisildil toodud pinge vastaks teie maja ühendusele. Tüübisilt asub seadme alumisel küljel. Kindlustage seade maksimaalselt 16 A kaitsmega. Pange tähele, et elektriseadmete ebaõigel käsitsemisel võivad tekkida ohud, mida lapsed tõenäoliselt ära tunda ei suuda. Andke käesolev kasutusjuhend ka teistele seadme kasutajatele, et ka nemad saaks tutvuda kõigi funktsioonide ja viidetega. Lülitage alati enne töid seadmel või selle puhastamist toitekaabel pindevabaks.
