BRUKSANVISNING TT 1800 Starmix

Varluftstork for hander och hare. Monterings- och braksanvising

Fory tterligare information om sakerhet ber vi er lasa avsnitten Sakerhetsavstand och Sakerhetsanvisningar i denna handledn

Vi har sammanställtenna braksanvisning for att ni ska kunna fæ nsnabb och omfattande presentation av er nya apparat.

• Lás noga igenom denna handledn ing innan apparaten tas i bruk. Här finns viktiga uppliesninger om sakerhet, användning, skötsel och kassering.
  Bekanta er med er nya apparat och dess olya funktioner i den ordning somenna bruksanvisining foljer.
• Observera alla anvisningar och forklaringar som visar den riktiga användingen och behandlingen. Då har ni alltid en insatsberedskap och kan uppña en lang livslängd for apparaten.
• Speciellt sakerhetsanvisingarna maste uppmarksammas. De forhindrar olyckor och skador pa apparaten.
• Förvara bruksanvisingen på en saker plats, den kan vara till stor nytta även senare.

Denna apparat uppyller de erkända teknikbestammelserna och de tillampliga sakerhetsbestammelserna for elektriska apparater. Tillverkären kan inte hallas ansvarig for eventuella skador som uppstar vid ej andamalsenigt bruk ell er annan felaktig använding.

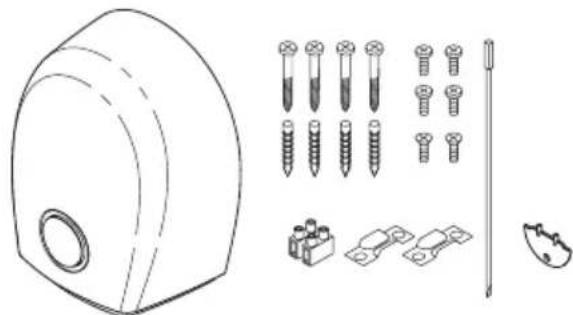

Leveransomfattning

1 Här- resp. Handtork
4 Plugg
4 Traskruvar med runt huvud
1 Kopplingsplint
2 Sankplatskruvar for tackplatta
2 Dragavlastningsklammor
4 Linsplatskruvar for dragavlastningsklammor
1Sakerhetsnyckel
1 Skruvmejsel (for TT 1800 E)
1 Dofthylla

Tekniska data CCA IP 23 CE		Varmluftshandtork Varmluftshårtork
		TT 1800 TT	1800E TT 1800E	Aktiv syre	TT 1800E doft	TTH1800 TTH	800E
Märkeffekt 1800 Watt XX XXX
Värmeeffekt 1700 Watt XX XXX
Motoreffekt 100 Watt XX XXX
Luftström 38 l/s XXX XX X
Mätt für apparaten	270 (b), 161 (d), 330 (h) mm
Vikt med vöggfäste :	[kg]	3,2	3,2	3,5	3,5	3,2	3,2

Tillbehör für olika modeller	Varmluftshandtork				Varmluftshårtork
	TT 1800	TT 1800E	TT 1800 E Aktiv syre	TT 1800 E dofth	TTH1800	TTH1800E
Elektroniskt kopplingsur: strömställarens lþötd 32 sek.	X
Elektroniskt kopplingsur: strömställarens lþötd 4 min.					X
Elektronisk sensorströmställare		X	X	X		X
Säkerhets- stickkontakt -anslutting	X	X	X	X	X	X
Säkerhets- temperaturbegränsare	X	X	X	X	X	X
Termo-smältsäkring	X	X	X	X	X	X
Sensor-säkerhetsurkoppling		X	X (4min)	X (4min)		X (10min)
Integrerad monteringsplatta	X	X	X	X	X	X
Stöldskydd i form av tãckplåt	X	X	X	X	X	X
Dammsugningsbart luftintagningsgaller	X	X	X	X	X	X
Aktiv - syre
Doftgivarpatron				X
Lysdiodbelysning		X	X	X

Monteringsanvisning

Låt endast en fackman utföra monteringen, sö att apparaten garanterat ansluts,enigt sakerhetsforeskriferna.l rum med duschar och badkar far inte apparaten monteras innanfor sakerhetsomrädet som anges i foreskriferna frän VDE (Tyska elektrroteknikers forbund),nämlogen 0,6 m till dusch- respektive badkarskanten och 1,2m till duschspridare.

Monteringsordning

Det servicevänliga monteringskonceptet

Monteringssystemet for TT1800 mölligör en enkel, servicevänlig vaggmontering utan att apparaten maste öppnas. Praktiskt har vi delat upp apparaten i två componenter: Installatoren sätter dit ett vagguttag (eller en fast anslutning), skruvar dit monteringsplattan, skjuter på den driftsfardiga apparaten, stoppar in stickkontakten (eller ansluter), skruvar fast stöldskyddet - färdigt. Enklare kan det inte bl!

1. Dra ut (den ej fastskruvade) tackplaten [1] nedat fran apparaten. Dra aven ut monteringsplattan [2] som ar inskjuten pa apparatens baksida nedat.
2. Efter att ha bestamt platsen for de 4 borrhalen for montering [12] och markerat dem med monteringsplattan [2] som mall, borrar man (8 mm Ø), sätter dit plugg och sätter fast monteringsplattan med de A bifogade traskruvarna med runt huvud. Vi rekommenderar montering pa en hojd motsvarande bild A, B eller C. En stadig fastsättning pa en massiv vagg mäste sakerställas.
3. De 5 nedanstäende beskrivna anslutningssätten ar möjiga.
   a) Montering over installerat infällt vagguttag. Den övre delen av tackplaten [1] behövs inte. Bryt av den på avsett brottstalle [4]. Efter fastsättning av monteringsplattan [2] enligt bild B skjuter man på apparaten uppifran på monteringsplattan, stoppar in kontakten i vagguttaget [3] och skjuter ned apparaten sä langt nedat som detgars. Fäst tackplaten med de 2 bifogade sankplatskruvarna.
   b) Infälld ledning. Anslutning over en (istället for vagguttag) infälld ledning [7] somkommen ut ur vaggen. Satt fast monteringsplattan [2] pa vagggen enligt bild C. Skjut upp tackplaten underifran i monteringsplattan och for därvidigenom ledningen somkommen ut ur vagggen genom oppingen i tackplaten. Satt dit medfoljande kopplingsplint [11]. Skar av kontakten, skala av och avisolera ledningen och klam fast ledarandhylsan pa anslutningsledningen [5] till apparaten. Anslut bada lediningarna enligt bild C. Se till att anslutningarna L (brun) och N (bla) blir korreka. Sakra apparatens anslutningsledning med den bifogade dragavlastningsklämman [8]. Skjut ned apparaten sa langt det gär pa tackplattan och skruva fast med de 2 bifogade sanklatskruvarna.
   c) Utanpåliggange ledning uppifran. Bryt av den for detta avsedda ledningsgenomforingen pa apparatens baksida uppe pa mitten.Efter att monteringsplattan [2] fests enligt bild C for man den utanpåliggange ledningen pa monteringsplattan nedat under tackplaten [1] och genom oppningen.Den fortsatta anslutningen utfors enligt beskrivningen i B, andra stycket.
   d) Utanpåliggange ledning nedifran. Bryt av den for detta avsedda ledningsgenomforgen [ 9 ] pa

tackplaten [1] nere pa mitten. After att monteringsplattan [2] fests enigt bild C for man den utanpalggande ledningen genom oppninger i tackplaten. Den fortsetta anslutningen utfors enigt beskrivningen i B, andra stycket.

e) Anslutningsledning med stickkontakt.

Anslutning i ett nara befintigt vagguttag med en bobjig anslutningsledning med stickkontakt. Bryt av den for detta avsedda ledningsgenomforgen [9] pa tackplaten [1] nere pa mitten. Skjut tackplaten nedifran pa monteringsplattan. Satt dit medfoljande kopplingsplint [11]. Skar av kontakten, skala av och avisolera ledningen och kiam fast ledarandhylsan pa anslutningsledningen [5] till apparaten. Konfektionera anslutningsledningen med stickkontakt pa sama satt och for den genom oppningen i tackplaten. Anslut bagge lediningarna enligt bild C och sakra med bifogade dragavlastningsklammor [8]. Skjut ned apparaten sa langt det gar pa tackplatten och skruva fast med de 2 bifogade sankplatskruvarna.

Apparaten ar nu fardig att tas i drift.

Kopplingsmöljigheter

På TT 1800 och TTH 1800 kan man aktivera det elektroniska kopplingsuret. Strömstellarens lóptid ár 32 sek hos TT 1800 och 4 min hos TT 1800 E.

Apparaten slar ifran automatiskt.

TT 1800 E, TTH 1800 E Aktiv syre / doft, TTH1800 E

Apparaten kopplas på utan beröring genom infraröd sensorelektronik.

Sensoravstandet (avstandet mellan apparatusens underkant och händerna resp. huvudet) ar ca. 15 cm hos TT 1800 och ca. 40 cm hos TTH 1800 E. Sensorkänsligehen kan andras av en fackman.

Sensor-sakerhetsurkoppling

TT 1800 E, TTH 1800 E

Den inbyggda elektroniken forhindrar att apparaten stared for lange genom t.ex. overtackning av den infraroda sensorn med tuggummi ell liknande.

TT 1800 E-modellen stänger av sig after 4 minuter och TTH 1800 E-modellen stänger av sig after 10 minuter. After avlagsnande av störningskällan ar torken redo att användas ingen.

Höjdinstalling for Starmix hårtork

Den formsköna robusta Starmix hójdnställing THH500 / TTHH1800 beställningsnr. 19 07 09 gör det möjigt att stalla in hörtorken steglöch och individuell for olica huvudstorlekar. Detta underlättar hartorkningen särskilt for barn och rullstolsbundna. Som alternativ till hójdnställing kan man ocks montera tvá hártorkar med en hojskillnad pa 40 cm (rackvdden for den elektroniska infraröda sensorn max 40 cm).

Rengöring och unterhäll

Dammsug after behov luftintagsgallret [6] på apparatens undersida där ludd och damm kan fastna. Ta bort smuts som fastnat i gallret med en borste.

• Kontrollera innan du ansluter apparaten att den pa typskylten angivna spansninger stammer overens med er servislednings spanning. Typskylten sitter pa apparatens undersida.
• Anvand max 16 A sakringar till apparaten.
  Tänk pa att vid oaktsamt handhavande av elektriska apparater kan det uppsta faror som barn möjlgtitvis inte kan känna till.
• Den här bruksanvisingen skä alltid följa med apparaten om den byter användare, sä att den nya användaren kan fä information om alla Funktioner och upplysningar.
• Se till att apparaten av princip alltid ar spanningsfri vid alla ingrepp och vid rengöring!

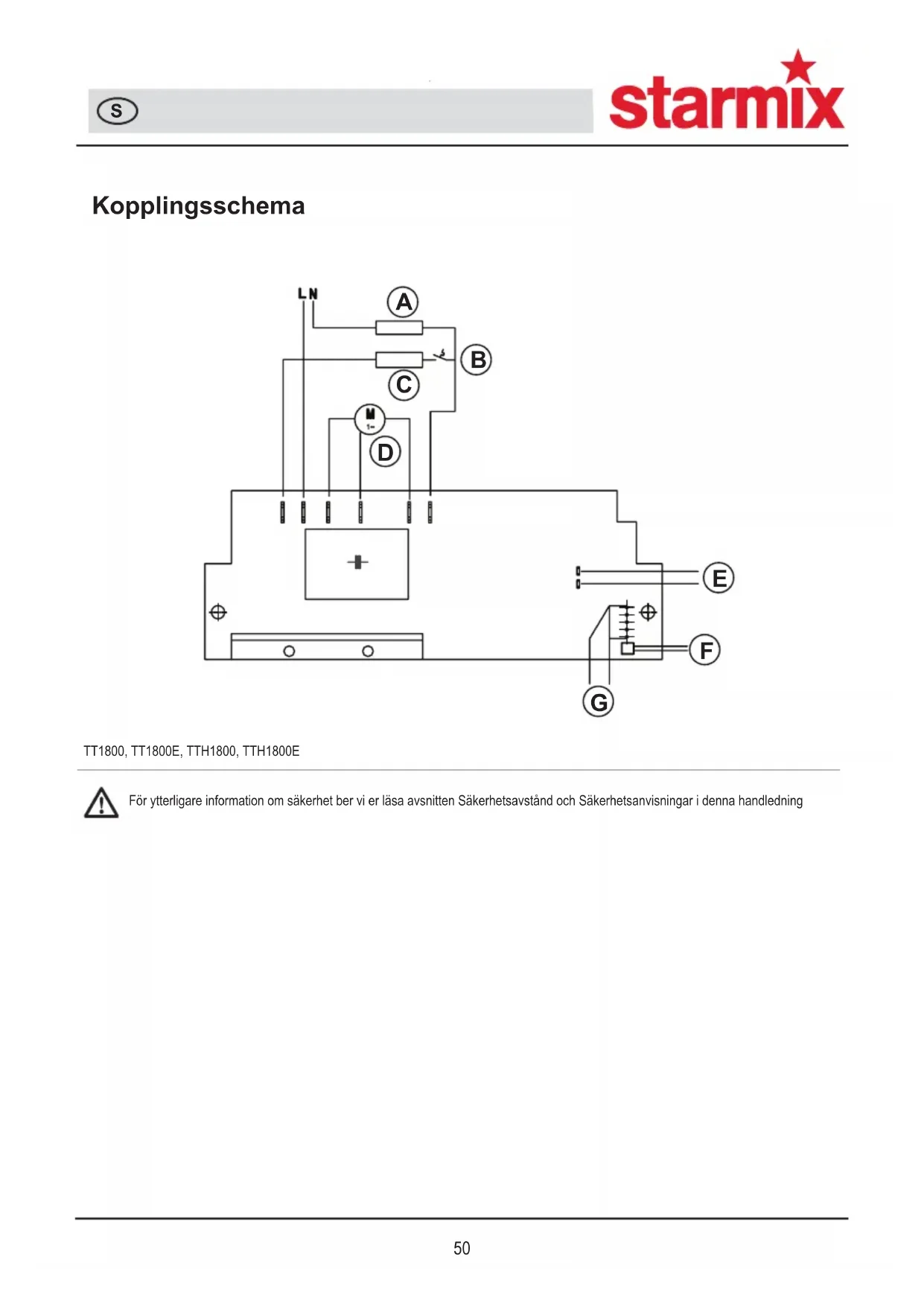

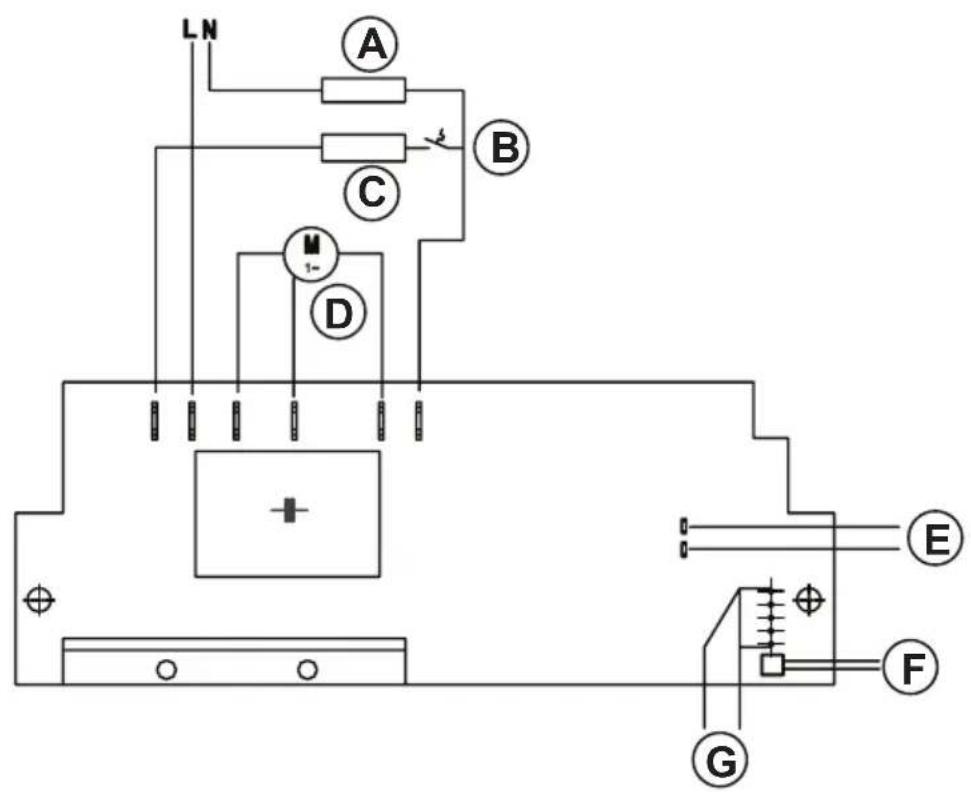

Koblingssskjema

TT1800, TT1800E, TTH1800, TTH1800E

For mer informasjon om sikkerhet kan du lese avsnittene sikkerhetsavstander og sikkerhetshenvisninger i denne veiledningen
