INSTRUKCJA OBSŁUGI TT 1800 Starmix

Suszarka do rąk i włosów na ciepłe powietrze. Instrukc- ja montażu i obsługi

Odstępy bezpieczeństwa

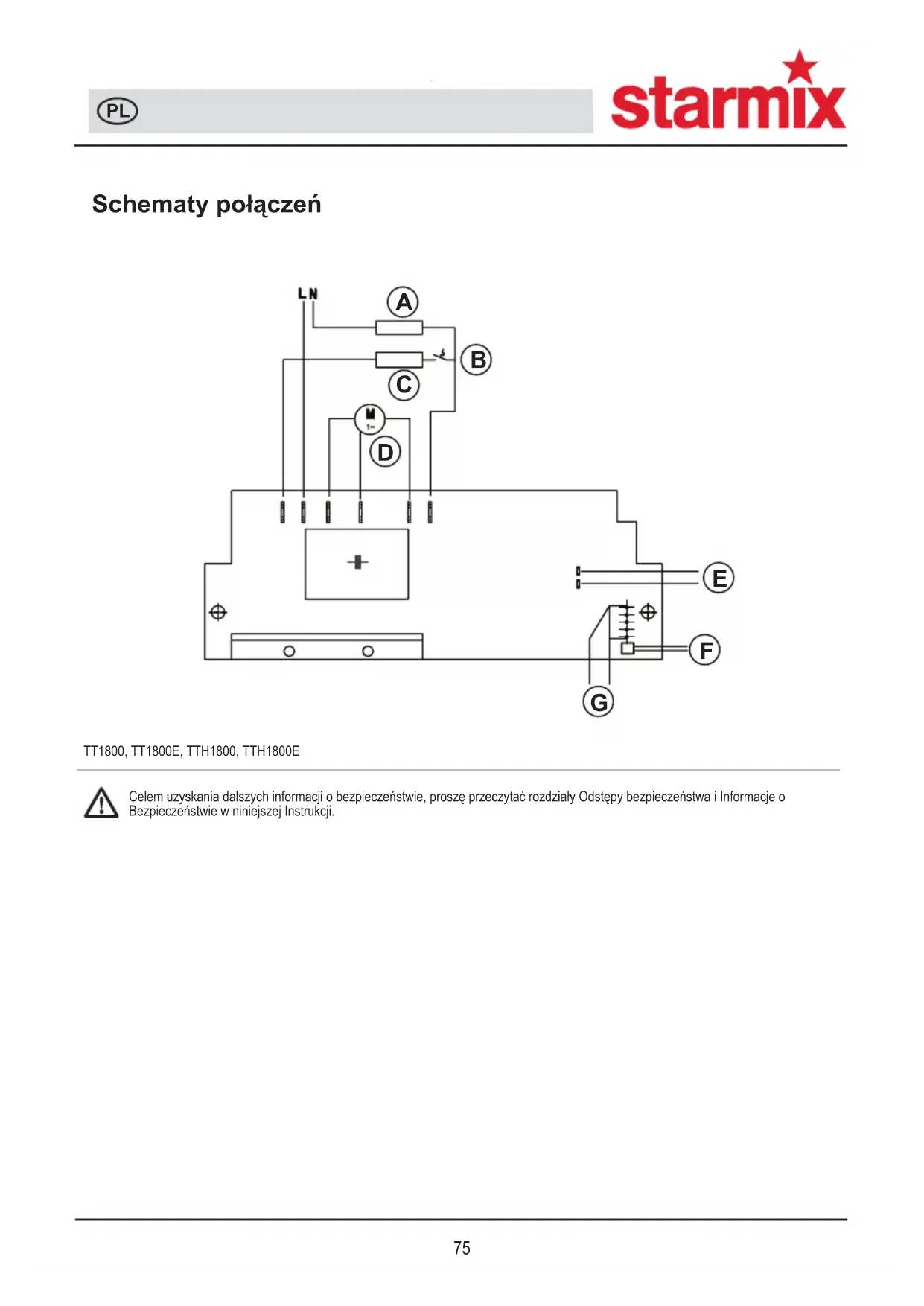

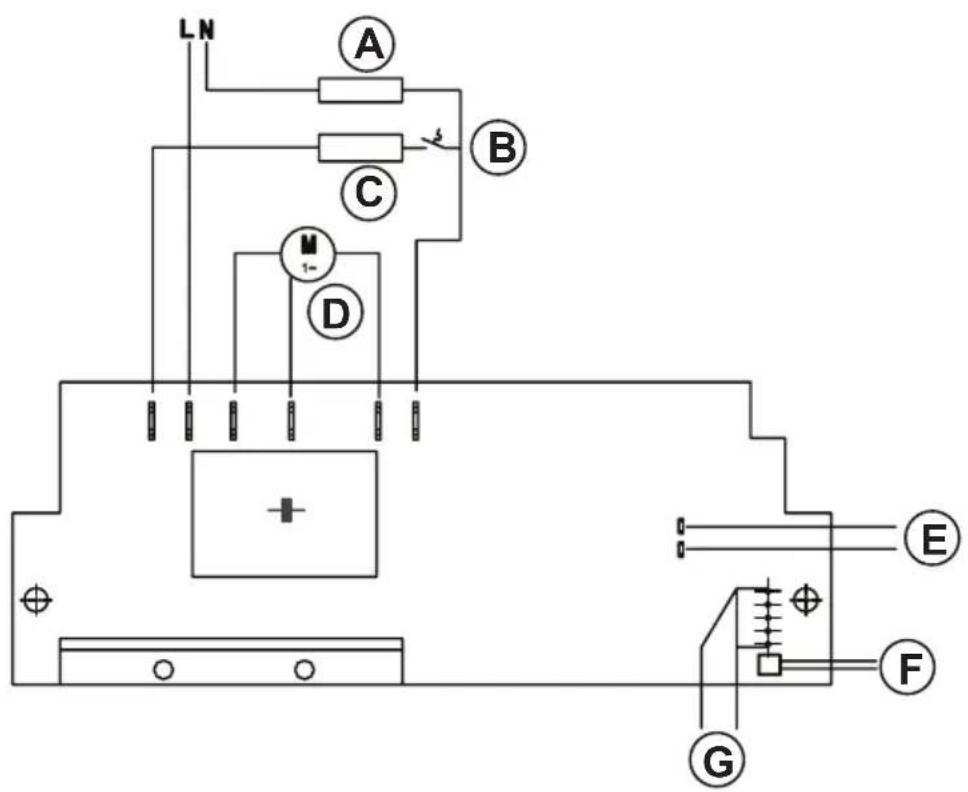

A Bezpiecznik termiczny H Wyłącznik funkcji dodatkowej Aktywny tlen / zapach 3 Gniazdko elektryczne podtynkowe 10 Przewód łączący / instalacyjny B Automatyczny wyłącznik cieplny I Generator aktywnego tlenu / Uchwyt elektromagnetyczny TT1800-EO/-ED 4 Miejsce złamania 11 Zacisk zasilający C Ogrzewanie X Wanna kąpielowa 5 Przewód łączący 12 Otwory do mocowania D Silnik Y Kabina prysznicowa 6 Krata zasysanego powietrza 13 Zespół zapachowy E Mikrowyłącznik TT1800, TTH1800 Z Głowica prysznica 7 Przewód podtynkowy 14 Kratka wylotu powietrza F LED TT1800E 1 Powierzchnia obudowy / Zabezpieczenie przed kradzieżą 8 Zacisk przewodu spustowego G Elektronika zbliżeniowa TT1800EO, EF,

2 Płyta montażowa / Uchwyt do ściany 9 Przepust przewodu8

Celem uzyskania dalszych informacji o bezpieczeństwie, proszę przeczytać rozdziały Odstępy bezpieczeństwa i Informacje o Bezpieczeństwie w niniejszej Instrukcji. PL...mehr als Sie denken!

Opracowaliśmy tę Instrukcję Użytkowania, by Państwo mogli szybko i dokładnie poznać nowe urządzenie.. Przed uruchomieniem urządzenia proszę dokładnie przeczytać tę Instrukcję. Znajdują się w niej ważne informacje na temat bezpieczeństwa, użytkowania, konserwacji i usuwania odpadów. Proszę zapoznać się w kolejności podanej w Instrukcji Obsługi z nowym urządzeniem i jego różnymi funkcjami. Przestrzegać wszystkich wskazówek i wyjaśnień, dotyczących poprawnej obsługi i obchodzenia się. Dzięki temu uzyskają Państwo stałą gotowość do pracy i długą trwałość urządzenia. Szczególnie przestrzegać należy wskazówek dotyczących bezpieczeństwa. Pomogą one ustrzec się przed wypadkami zranienia, a urządzenie przed uszkodzeniem. Instrukcję obsługi proszę przechowywać tak, by można było ją później wykorzystać do pomocy. Urządzenie odpowiada aktualnym zasadom techniki i właściwym wymaganiom bezpieczeństwa dla urządzeń elektrycznych. Producent nie odpowiada za ewentualne szkody, jakie mogą wyniknąć z powodu używania niezgodnego z przeznaczeniem, lub niewłaściwej obsługi.

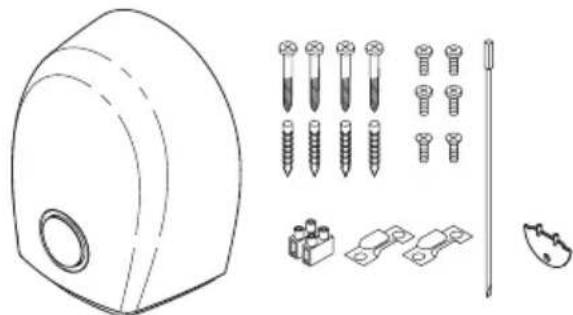

Zakres dostawy 1 suszarka do włosów lub do rąk 4 dyle 4 śruby do drewna z łbem półokrągłym 1 zacisk sieciowy 2 wpuszczane blachowkręty do pokrywy 2 obejmy odciążające przy próbie wyciągania 4 blachowkręty z łbem soczewkowym do obejm odciążających przy próbie wyciągania 1 klucz zabezpieczający 1 śrubokręt (przy TT 1800 E) 1 wkład zapachowy...mehr als Sie denken!

Dane Techniczne Suszarka do rąk na gorące powietrze Suszarka do włosów na gorące powietrze TT 1800 TT 1800E TT 1800E aktywny tlen TT 1800E zapach

Moc znamionowa 1800 Watt X X X X X X Moc grzania 1700 Watt X X X X X X Moc silnika 100 Watt X X X X X X Strumień powietrza 38 I/s X X X X X X Wymiary urządzenia szerokość 270, głębokość 161, wysokość 330 mm Ciężar z uchwytem ściennym : [kg] 3,2 3,2 3,5 3,5 3,2 3,2 Własności wyposażenia Suszarka do rąk na gorące powietrze Suszarka do włosów na gorące powietrze TT 1800 TT 1800E TT 1800 E aktywny tlen TT 1800 E zapach

Elektroniczny wyłącznik czasowy ; czas wyłączenia 32 sek.

Elektroniczny wyłącznik czasowy ; czas wyłączenia 4 min.

Elektroniczny wyłącznik zbliżeniowy X X X X Przyłącze bezpieczną wtyczką sieciową X X X X X X Zabezpieczenie elektroniczne - ogranicznik temperaturyr X X X X X X Bezpiecznik topikowy X X X X X X Czujnik – wyłącznik bezpieczeństwa X X (4min) X (4min) X (10min) Zintegrowana płyta montażowa X X X X X X Zabezpieczenie przed kradzieżą za pomocą pokrywy X X X X X X Krata wlotu powietrza X X X X X X Aktywny tlen Wkłady dozujące zapach X Oświetlenie LED X X X...mehr als Sie denken!

Instrukcja montażu Montaż należy zlecić fachowcowi, który zapewni, że urządzenie będzie podłączone przy przestrzeganiu przepisów bezpieczeństwa. W pomieszczeniach wyposażonych w prysznic i wannę, urządzenie musi zachować odstęp 0,6 m od prysznica lub wanny, zgodnie z przepisami VDE. Kolejność montażu Koncepcja montażu łatwego w obsłudze System montażu TT1800 umożliwia proste, łatwe w obsłudze przymocowanie do ściany, bez otwierania urządzenia. Praktycznie podzieliliśmy urządzenie na dwa składniki. Instalator wstawia gniazdo (lub stałe złącze), przykręca płytę montażową, przesuwa gotowe do pracy urządzenie, wkłada wtyczkę (lub włącza) – i gotowe. Prościej już się nie da! Pokrywę [1] (nie przyśrubowaną) wysunąć z urządzenia w dół. Płytę montażową [2], zawieszoną z tyłu urządzenia również wyciągnąć w dół. Po przyłożeniu na miejsce zaznaczyć 4 otwory mocujące [12] przy pomocy płyty montażowej [2] jako szablonu , wywiercić ( Ø=8 mm), wstawić dyble i płytę montażową przykręcić załączonymi śrubami półokrągłymi A. Zalecamy umieszczenie na wysokości podanej na rys. A, B lub C. Należy zapewnić solidne mocowanie do masywnej ściany. Możliwe jest 5 niżej opisanych sposobów mocowania. Przymocowanie nad zainstalowanym gniazdkiem podtynkowym. Górna część płyty pokrywy [1] nie jest konieczna. Proszę złamać ją w zaznaczonym miejscu złamania [4]. Po przymocowaniu płyty montażowej [2] zgodnie z rys. B urządzenie wsunąć od góry na płytę montażową, włożyć wtyczkę gniazdka [3] i urządzenie przesunąć całkowicie do dołu. Pokrywę przymocować 2 załączonymi blachowkrętami. Przewód podtynkowy Przyłącze (zamiast gniazdka elektrycznego) za pomocą wychodzącego ze ściany przewodu podtynkowego [7]. Płytę montażową [2] przymocować do ściany zgodnie z rys. C. Pokrywę wsunąć od dołu na płytę montażową i przewód wychodzący ze ściany przeprowadzić przy tym przez otwór w pokrywie. Wstawić załączone zaciski [11]. Na przewodzie przyłączeniowym [5] urządzenia uciąć wtyczkę, usunąć koszulkę izolacyjną, odizolować przewód i zacisnąć tuleje na żyły kabla. Oba przewody połączyć zgodnie z rys. C. Zwrócić uwagę na prawidłowe przyłączenie L (brązowego) i N (nie- bieskiego). Przewód przyłączeniowy urządzenia zabezpieczyć załączonymi opaskami [8] odciążającymi przy naciągu Wciągnąć urządzenie w dół do oporu na pokrywę i wkręcić 2 załączone blachowkręty. Przewód natynkowy z góry. W tym wypadku, na tylnej stronie urządzenia nad środkiem wyłamać przewidziany przepust przewodu. Po przymocowaniu płyty montażowej [2] zgodnie z rys. C przewód nadtynkowy przeprowadzić na płycie montażowej w dół pod pokrywą [1] i przez otwór. Dalsze łączenie wykonać tak, jak opisano w punkcie B ustęp 2.

Przewód natynkowy z dołu. Tutaj wyłamać prowadzenie przewodu [9] przewidziane poniżej środka pokrywy [1]. Po umocowaniu płyty montażowej [2] zgodnie z rys. C, przeprowadzić przewód natynkowy przez otwór w pokrywie. Dalsze połączenie odbywa się podobnie, jak opisano w punkcie B, w ustępie 2. Przewód łączący z wtyczką Przyłączenie do znajdującego się w pobliżu gniazda elektrycznego za pomocą elastycznego kabla łączącego z wtyczką. W tym przypadku należy wyłamać w pokrywie [1] przepust kabla, znajdujący się poniżej środka. Pokrywę wsunąć od dołu w płytę montażową; Wstawić załączone zaciski [11]. Na przewodzie łączącym [5] urządzenia uciąć wtyczkę, usunąć koszulkę, odizolować przewód i zacisnąć tuleje na żyły kabla. Przewód łączący z wtyczką przygotować w ten sam sposób i przeprowadzić przez otwór w pokrywie. Oba przewody połączyć zgodnie z rys. C i zabezpieczyć załączonymi zaciskami odciążającymi [8]. Wciągnąć urządzenie w dół do oporu na pokrywę i wkręcić 2 załączone blachowkręty. Urządzenie jest teraz gotowe do pracy. Możliwości włączania W przypadku TT 1800 i TTH 1800 uruchomić elektroniczny wyłącznik .czasowy. Czas pracy wyłącznika w przypadku TT 1800 wynosi 32 sek, a w. TT 1800 E 4 min. Urządzenie wyłącza się automatycznie. TT 1800 E, TTH 1800 E aktywny tlen / zapach, TTH1800 E Urządzenia są włączane za pomocą bezdotykowego elektronicznego wyłącznika zbliżeniowego na podczerwień. Odstęp przy włączaniu (odstęp między dolną krawędzią urządzenia a rękami lub głową) wynosi w przypadku TT 1800 ok. 15 cm a TTH 1800 E ok. 40 cm Skuteczność włączania może być zmieniona przez fachowca. Czujnik – wyłącznik bezpieczeństwa

TT 1800 E, TTH 1800 E

Wbudowana elektronika zabezpiecza przez długą pracą w razie zakrycia wyłącznika zbliżeniowego na podczerwień, np. gumą do żucia przez wandali. Model TT 1800 E wyłącza się po 4 min. a model TTH 1800 E po 10 min. Po usunięciu przyczyny zakłóceń suszarka jest znowu gotowa do pracy.

Największe ustawienie suszarki do włosów Starmix Możliwe jest zamówienie mocnego, o pięknym kształcie statywu THH500 / TTHH1800 zamówienie nr 19 07 09, którym można dopasować bezstopniowo suszarkę zależnie od wielkości ciała. Ułatwia to znacznie suszenie włosów, szczególnie dzieciom i osobom na wózkach inwalidzkich. Alternatywnie do ustawienia wysokości można zamontować dwie suszarki w jednym statywie z różnicą wysokości 40 cm (zasięg elektronicznego wyłącznika zbliżeniowego wynosi maksimum 40 cm). Czyszczenie i konserwacja Kratę zasysania powietrza [6] w dolnej części urządzenia wyczyścić z przylepionego brudu i kurzu za pomocą dyszy szczelinowej odkurzacza. Zabrudzenie przyczepione do kraty usunąć szczotką. Informacje o bezpieczeństwie Przed podłączeniem urządzenia proszę sprawdzić, czy napięcie podane na tabliczce znamionowej odpowiada napięciu w Państwa mieszkaniu. Tabliczka znamionowa znajduje się na. dolnej ścianie obudowy urządzenia z maksimum 16 A bezpiecznikiem. Proszę przestrzegać, by wskutek nieprawidłowego obchodzenia się z urządzeniem elektrycznym nie powstało zagrożenie, które może być niezauważone przez dzieci. Proszę przekazać tę instrukcję obsługi innym użytkownikom urządzenia, aby mogli również poznać wszystkie funkcje i informacje. Przed każdą czynnością i czyszczeniem należy przewód łączący dokładnie odłączyć od napięcia sieci.

Rysunek w rozłożeniu na częścii

Lista części zamiennych
