KULLANIM KILAVUZU TT 1800 Starmix

Sıcak Hava-El- ve Saç Kurutucu. Montaj-ve Kullanım Kılavuzu2 3 4 5

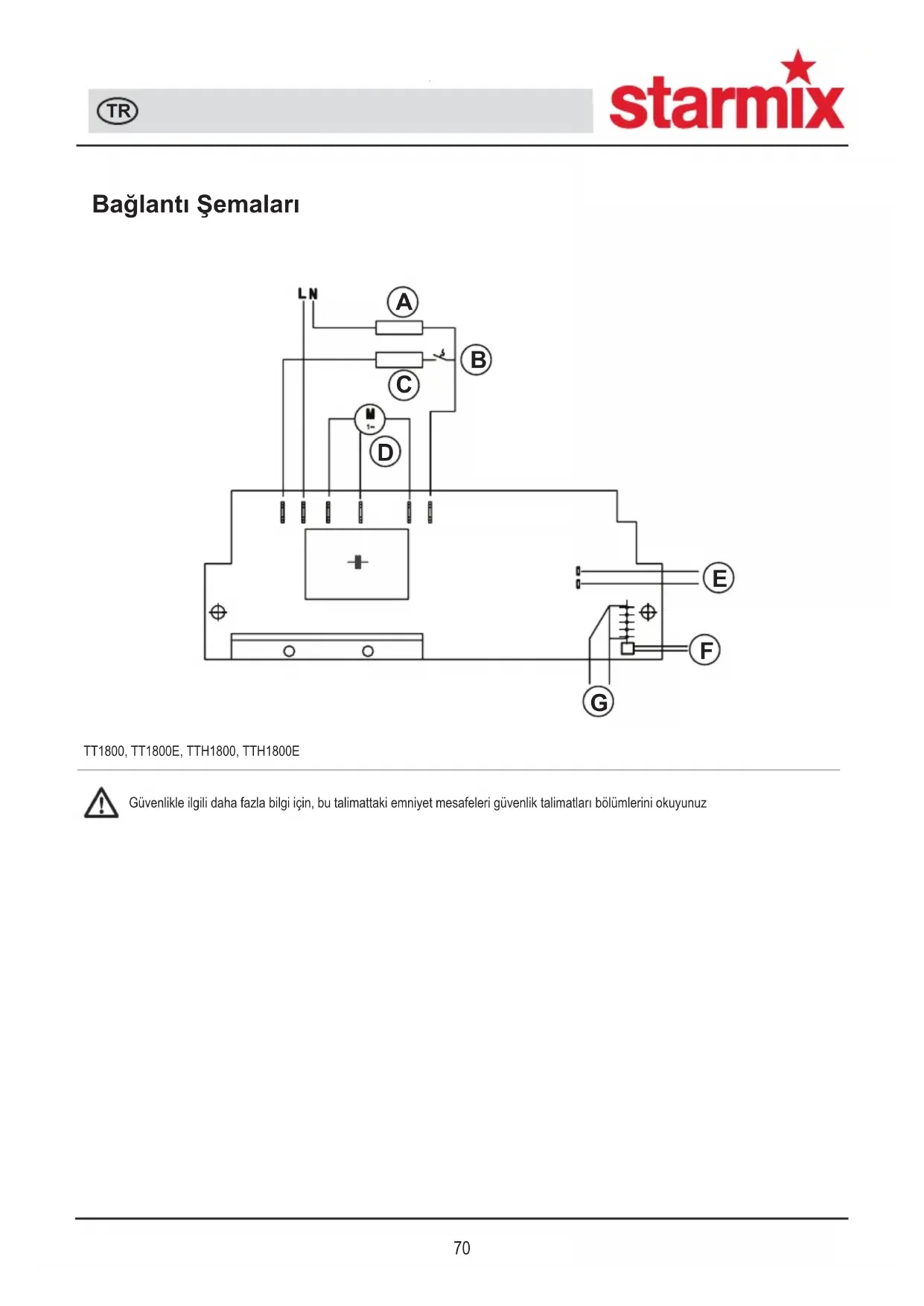

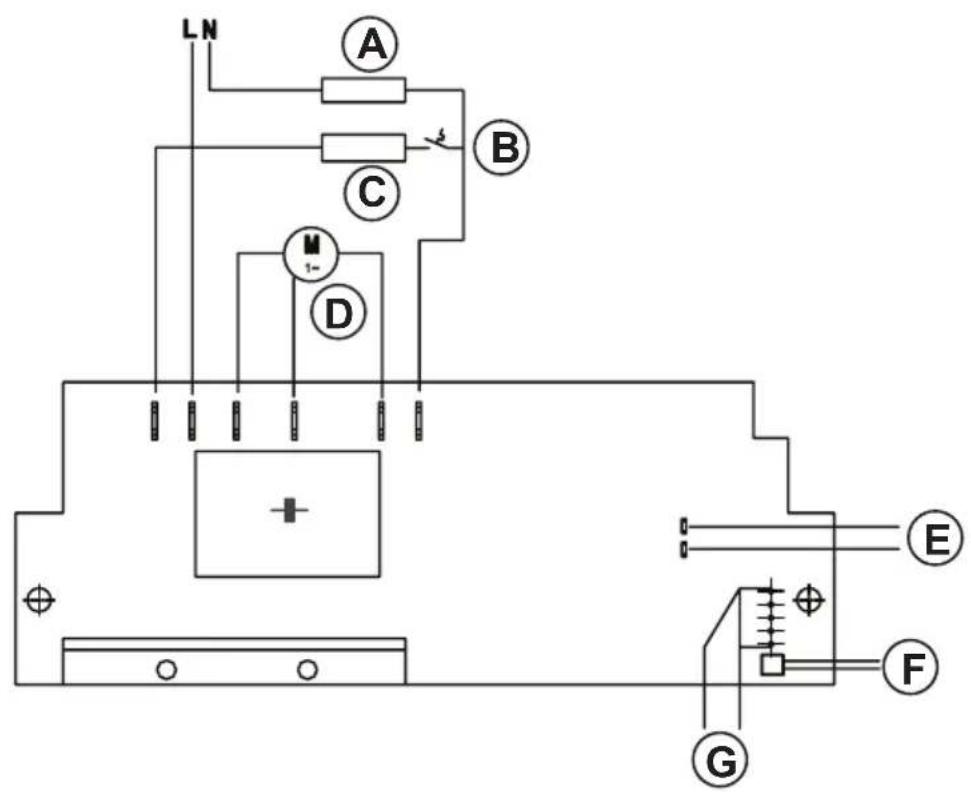

A Termo Sigorta H Aktif Oksijen / Koku ilave fonksiyonu kapatama 3 Gömülü Priz 10 Bağlantı Hattı/Kurulum B Termo Şalter I Aktif Oksijen - Jeneratörü / Kaldırma Mıknatısı TT1800-EO/-ED 4 Kırma Yeri 11 Şebeke Kelepçesi C Isıtıcı X Küvet 5 Cihaz Bağlantı Hattı 12 Sabitleme Delikleri D Motor Y Duş küveti 6 Hava Emme Izgarası 13 Hava Giriş Yeri E Mikro Şalter TT1800, TTH1800 Z Duş Başlığı 7 Gömme Kablo 14 Hava Çıkış Izgarası F LED TT1800E 1 Muhafaza Tabanı/Hırsızlık Emniyeti 8 Gerginlik gevşetme Kelepçesi G Yaklaşma elektroniği TT(H)1800EO, EF, E 2 Montaj Levhası/Duvar Tutucu 9 Kablo Geçiş Kanalı

Güvenlikle ilgili daha fazla bilgi için, bu talimattaki emniyet mesafeleri güvenlik talimatları bölümlerini okuyunuz TR...mehr als Sie denken!

Yeni cihazınızı çabuk ve kapsamlı olarak tanıyabilmeniz için bu Kullanım Kılavuzunu hazırladık. Cihazınızı çalıştırmadan önce lütfen bu talimatları dikkatlice okuyunuz. Bunda güvenlik, kullanım, bakım ve atık işlemleri için bilgi notları bulunmaktadır. Bu Kullanma Kılavuzundaki sıraya göre yeni cihazınız ve onun çeşitli fonksiyonları ile tanışınız. Doğru kullanım ve işlemlerin doğruluğu ile ilgili bilgi notlarına ve açıklamalara dikkat ediniz. Bu şekilde cihazınızın sürekli çalışabilirliliğini ve uzun ömürlü olmasını sağlarsınız. Özellikle güvenlik tedbirleri ile ilgili bilgi notlarına dikkat ediniz. Bunlar kazaları önlemeye, ve cihazınızı hasardan korumaya yardımcı olurlar. Kullanma Kılavuzunu saklayınız, bu size daha sonra da yararlı bir yardımcı olacaktır. Bu cihaz kabul edilmiş teknik kurallar ve elektronik cihazlar ile ilgili güvenlik talimatlarına uygundur. Üretici Firma usulüne uygun olmayan kullanım veya yanlış kullanım nedeniyle oluşan hasarlardan sorumlu değildir.

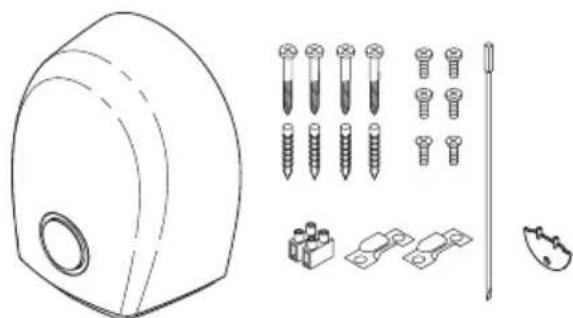

Teslimat Kapsamı 1 Saç- veya El Kurutucusu 4 Dübel 4 Yarım yuvarlak başlı ağaç vidası 1 Şebeke ağı kelepçesi 2 Kapak levhası için gömme sac vidası 2 Gerginlik boşaltma kelepçeleri 4 Gerginlik boşaltma kelepçeleri için oval başlı sac vidaları 1Güvenlik anahtarı 1 Tornavida (TT 1800 E de) 1 Koku haznesi...mehr als Sie denken!

Nominal Güç 1800 Vat X X X X X X Isıtıcı Güç 1700 Vat X X X X X X Motor gücü 100 Vat X X X X X X Hava akımı 38 I/s X X X X X X Cihaz ebatları G 270, D 161, Y 330 mm Duvar tutucu ile birlikte ağırlık : [kg] 3,2 3,2 3,5 3,5 3,2 3,2 Donanım Özellikleri Sıcak hava-El kurutucu Sıcak hava-Saç kurutucu TT 1800 TT 1800E TT 1800E Aktif Oksijen TT 1800E Koku

Elektronik kısa yollu-zaman süreli anahtar: anahtar çalışma süresi 32san.

Elektronik kısa yollu-zaman süreli anahtar: anahtar çalışma süresi 4 dak.

Elektronik Yaklaşma Şalteri X X X X Sicherheits – Netzstecker - Anschluß X X X X X X Elektronik emniyeti – Isı sınırlayıcısı X X X X X X Termo-Erime emniyeti X X X X X X Durdurma Emniyeti Sensörü X X (4 dak) X (4 dak) X (10 dak) Entegre edilmiş montaj levhası X X X X X X Kapak levhası vasıtasıyla Hırsızlık Emniyeti X X X X X X Emici Hava giriş ızgarası X X X X X X Aktif-Oksijen Koku yayıcı kartuş X LED-Aydınlatma X X X72 ...mehr als Sie denken!

Montaj Talimatı Cihazın emniyet tedbirleri dikkate alınarak bağlanabilmesi için montajı için bir uzman görevlendirilmelidir. Duş ve banyo küveti bulunan bölümlerde cihaz VDE-Kuralları ile belirlenmiş emniyetli alanlara, (duş ve banyo küveti kenarına 0,6 m ve duş başlıklarına 1,2 m uzaklıkta) takılmamalıdır. Montaj sıralaması Servis Kolaylıklı Montaj konsepti TT1800-Montaj-Sistemi cihazı açmadan basit, servis kolaylıklı bir duvara montajı mümkün kılıyor. Cihazı pratik olarak iki bileşene böldük: Usta, bir ş soketini takıp (veya sabit bir bağlantı), montaj levhasını vidalar, çalışmaya hazır cihazı bunun üstüne sürer, elektrik şini takar (veya bağlantıyı tamamlar),hırsızlık emniyetini üstüne vidalar – tamamdır. Daha basit olamazdı! Koruyucu kapağı (vidası sıkılmamış) [ 1 ] aşağıya doğru çekerek cihazdan çıkarın. Cihazın arka tarafına sürülmüş olan montaj levhasını [ 2 ] aynı şekilde aşağı doğru çekerek çıkarın. Yerleştirileceği yerin belirlenmesinden sonra 4 bağlantı deliğini [ 12 ] montaj levhası ile [ 2 ] şablon olarak işaretleyin, delin (8 mm Ø), dübeli yerleştiririn ve montaj levhasını ekteki A yarı yuvarlak ahşap vidalar ile vidalayın. Bunu Şekil A, B, veya C’ ye uygun bir yüksekliğe yerleştirmenizi tavsiye ederiz. Masif bir duvara sağlam bir bağlantı yapılması sağlanmalıdır. Aşağıda açıklanan 5 bağlantı şeklinin uygulanması mümkündür. Gömme priz üzerinden bağlantı. Koruyucu kapağın [ 1 ] üst parçasına ihtiyaç yoktur. Onu kırılabilir yerinden [ 4 ] kırın. Montaj levhası [ 2 ] şekil B’ ye uygun olarak bağlandıktan sonra cihazı üstten aşağıya doğru montaj levhasının üstünde itin, şi prize [ 3 ] takın ve cihazı sonuna kadar aşağıya itin. Koruyucu kapağı ekteki 2 gömme sac vidası ile sabitleyin. Gömme hat. Duvardan gelen gömme bir hat ile (priz yerine) bağlantı [ 7 ]. Montaj levhasını [ 2 ] Şekil. C’ ye uygun olarak duvara sabitleyin. Koruyucu levhayı alttan montaj plakasının üstüne sürün ve bu arada duvardan gelen hattı kapak levhadaki delikten içeri geçirin. Ekteki ağ kelepçesini [ 11 ] yerleştirin. Cihazın bağlantı kablosundaki [ 5 ] soketi kesin, hattı mantolayın, izole edin ve kablo damarının ucundaki kovanı ezin. Her iki kabloyu şekil C’ ye uygun olarak bağlayın. Bağlantının doğru olmasına L (kahverengi) ve N (mavi) dikkat edin. Cihazın bağlantı kablosunu ekteki gerginlik gevşetme kelepçesi [ 8 ] ile emniyete alın. Cihazı aşağıya doğru tümüyle koruyucu levhaya itin ve ekteki 2 gömme sac vidasını sıkıştırın. Üstten gelen gömme kablo için cihazın arka tarafında, üst ortada,bunun için olan öngörülmüş olan kablo kanalını kırın. Montaj plakasını [ 2 ] şekil C de görüldüğü gibi sabitledikten sonra gömme kabloyu montaj plakası üstünden aşağıya doğru kapak levhanın [ 1 ] altından ve delikten geçirin. Diğer bağlantılar B, 2. paragrafta açıklandığı gibidir. Alttan gelen gömme kablo. için kapak levhada [ 1 ] alt ortada, bunun için olan öngörülmüş olan kablo kanalını [ 9 ] kırın. Montaj plakasını [ 2 ] şekil C de görüldüğü gibi sabitledikten sonra gömme kabloyu kapak

levhası üstündeki delikten geçirin. Diğer bağlantılar B, 2. paragrafta açıklandığı gibidir. Fişli Bağlantı kablosu. Yakınında bulunan bir prize hareketli bir şli bağlantı kablosu ile bağlanma. Bunun için kapak levhasının [ 1 ], alt ortasında bu- lunan kablo kanalını [ 9 ] kırın. Kapak levhasını aşağıdan montaj plakasının üstüne itin. Ekteki ağ kelepçesini [ 11 ] takın. Cihazın bağlantı kablosundaki [ 5 ] şi kesin, kabloyu mantolayın, izole edin ve kablo damarının ucundaki kovanı ezin. Fişli bağlantı kablosunu aynı şekilde giydirin ve kapak levhasındaki delikten geçirin. Her iki kabloyu şekil. C de görüldüğü gibi birleştirin ve gerginlik gevşetme kelepçesi [ 8 ]ile emniyete alın. Cihazı aşağıya doğru tümüyle koruyucu levhaya itin ve ekteki 2 gömme sac vidasını sıkıştırın. Cihazlar artık çalıştırılmaya hazırdır. Devreye sokma olanakları TT 1800 ve TTH 1800 de elektronik kısa yollu-zaman süreli anahtarı çalıştırın. Anahtar çalışma süresi TT 1800 de 32 san. TT 1800 E de 4 dak. Cihazlar otomatik olarak kapanır. TT 1800 E, TTH 1800 E Aktif Oksijen / Koku, TTH1800 E Cihazlar bir enfraruj-yaklaşma elektroniği vasıtasıyla değmeden çalışmaya başlar. Çalışma mesafesi (cihaz alt kenarı ve eller veya baş ile arsındaki mesa- fe) TT 1800 de yak. 15 cm ve i TTH 1800 E de yak. 40 cm. Çalışma hassasiyeti uzman tarafından değiştirilebilir. Durdurma Emniyeti Sensörü

TT 1800 E, TTH 1800 E

İçine monte edilmiş elektronik enfraruj-yaklaşma şalterinin kapalı olması durumunda da sürekli çalışmayı önler, örn. sakızla tahribat. Bu durumda TT 1800 E-Modelleri 4 dak. Sonra ve TTH 1800 E-Mo- delleri 10 dak. Sonra kapanır. Arıza sebebinin giderilmesinden sonra kurutucular tekrar çalışmaya hazırdırlar. e)...mehr als Sie denken!

Starmix Saç Kurutucu için Yükseklik Ayarı Güzel şekilli sağlam Starmix Yükseklik Ayarlı THH500 / TTHH1800 Sipariş No. 19 07 09 kademesiz ve bireysel olarak boy uzunluğuna, göre ayarlanarak saç kurutmasın olanak sağlar. Bu şekilde özellikle çocukların ve tekerlekli sandalyede oturanların saçlarının kurutulması oldukça kolaylaşır. Yükseklik ayarına alternatif olarak iki saç kurutma makinesini de 40 cm’ lik farklı yüksekliklerde de monte edebilirsiniz (elektronik enfraruj-yakınlaşma şalterine ulaşım mesafesi maks. 40 cm). Temizlik ve Bakım Cihazın alt tarafındaki Hava-Emme Izgarasını [ 6 ] yapışan iplik parçaları ve tozdan arındırmak için ihtiyaç durumunda elektrikli süpürgesi-derz ucu çekin. Izgaraya yapışıp kalmış olan kirleri fırça ile temizleyin.. Sicherheitshinweise Cihazı bağlamadan önce, tip etiketi üstünde belirtilen gerilimin sizin evinizdeki gerilimin ile birbirine uygun olup olmadığını kontrol edin. Tip etiketini muhafazanın alt kısmında bulabilirsiniz Cihaza maksimum 16 A-Sigorta takın. Lütfen, Elektronik cihazların usulüne uygun kullanılmamaları durumunda, muhtemelen çocuklar tarafından anlaşılamayan, tehlikeler çıkabileceğine dikkat ediniz. Bu Kullanma Kılavuzunu cihazın diğer kullanıcılarına da verin ki, onlarda bütün fonksiyonları ve bilgi notları konusunda bilgi edinebilsinler. Genel olarak bütün müdahalelerden ve temizlikten önce şebeke giriş kablosunun gerilimini kesin!
