NÁVOD K OBSLUZE TT 1800 Starmix

Teplovzduśny susic rukou a vlasu. Návod k montáži a použití

Bezpečné vzdálenosti

Bezpečné vzdialenosti

Dal's informace o bezpecnosti ziskate v oddle Bezpecnostni vzdalenosti a Bezpecnostni poukyny v toto navodu.

Tento námod k použiti jsme sestavili proto, abyste se mohli se svym novým pristrojem seznámít rychle a komplexné.

• Prečte si prosim préd uvedením tohoto pristroje do provozu pozorné tento navod. Obsahuje duležite pouyny týkajci se bezpečnosti, použivani, udžby a likvidace opadu.
  Postupne se s pomoci tohoto navodu sezname se svym novym pristrojem a jeho ruznymi funkcem.
  Dbeje vsech pou n a vysveltlivek, ktere se tykaji spravne obsluy pristroje a zachazenis nim. Tak bude Vas pistroj neustale pripraven k praci a jeho zivotnost bude dlouha.
• Je tbreba dbat predevsim tch Pokynu, které se tykaji bezpecnosti. Pomohou Vám vyhnout se urazüm a chranit Vás pristroj préd poskozenim.
  Tento návod k použiti si uložte, muze se Vám hodit i později.

Tento pristroj odopvida uznanaym technickym prdepisum a prislu-snym bezpecnostnim ustanovenim, ktere se tykaji elektrickych pristroju. Vyrobce neruci za prip. skody, ktere nastanou pri pouziti pro jiny ucel nebo pri naspravnemu pouzivani.

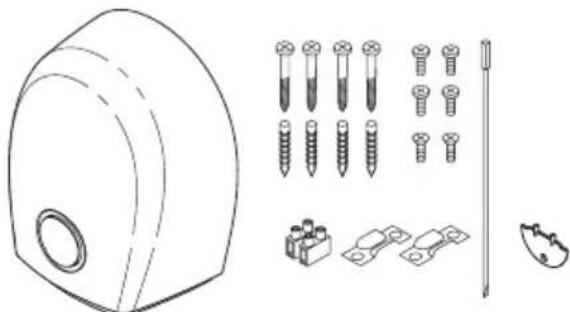

Rozsah dodávky

1 vysoušć vlasu nebo rukou
4 hmozdfinky
4 vruty do dreva s pulkruhovou hlavou
1 sítová svorka
2 zápustné vruty do plechu kryci desky
2 odlehčováci kabelove svorky
4 srouby s valcovou hlavou pro odlehcovaci kabelové svorky
1 bezpečnostní klic
1 sroubovak (pri TT 1800 E)
1 zásuvný modul parlému

Technické údaje C CCA ☑ IP 23 CE		Teplovzdušný sušić rukou Teplovzdušný				sušić vlasć
		TT 1800 TT	1800E TT 1800E	aktivni kyslik	TT 1800E parlém	TTH1800 TTH	800E
Jmenovitý vykon 1800 wattu	X X X X X
Žhavici vykon 1700 wattu	X X X X
Výkon motoru 100 wattu	X X X X
Proud vyduchu 38 l/s X X X	X X X
Rozměry pristroje B 270, T	161, H 330 mm
Hmotnost s nástěnným držákem :	[kg]	3,2	3,2	3,5	3,5	3,2	3,2

Atributy technického vybavení	Teplovzdušný sušić rukou				Teplovzdušný sušić vlasú
	TT 1800	TT 1800E	TT 1800E aktivné kyslík	TT 1800E parfém	TTH1800	TTH1800E
Elektronický Částicový Časový spinač: doba provozu spinače 32 sek.	X
Elektronický Částicový Časový spinač: doba povozu spinače 4 min.					X
Elektronický pržblžovaci vypinač		X	X	X		X
Bezpečnostní prípojení sitůvé zástrčky	X	X	X	X	X	X
El. bezpečnostní omezováč teploty	X	X	X	X	X	X
Termická tavná pojistka	X	X	X	X	X	X
Bezpečnostní odpojení senzorzu		X	X (4min)	X (4min)		X (10min)
Integrovaná montážné desticka	X	X	X	X	X	X
Ochrana proti krádeži pomoci kryci desky	X	X	X	X	X	X
Odsávatelná vystupné mřížka vduchu	X	X	X	X	X	X
Aktivné kyslík
Kazety dávkovaciho zařizení parlému				X
Ósvětlení světelnou diodou (LED)		X	X	X

Návod k montáži

Montází pristroje je třeba pověřit odborníka, aby bylo zaruceno, ze pristroj bude pripojen podle bezpečnostnich predpisu. V prostorach se sprchami koupacimi vanami nesmi byt pristroj umistén v bezpečnostnich zónach, které jsou definovány v predpisech VDE (0,6 m od okrajce koupaci vany, prip. okrajce sprchovác vany) a 1,2 m od hlav sprch).

Postup montáze

Servisni montážn pián

System montaze TT1800 umoznjuje Jednoduché, pohodnée pripevnéni na zed bez otvirani pristroje. Pistroj jsme practky rozdělì na dva komponenty: Instatáter nainstaluje zásuvku (nebo pevné pripojení), priśroubuje montažné desticku, nasune pristroj pripravený provozu, zastrí (nebo pripoji) elektrickou zastrčku, našroubuje ochranu proti kradeži - hotovo. Jednodušsī toby nemúze!

1. Sejměte z pristroje kryci desku [1] (pokud neni prisroubovaná). Montážné desticku [2], ktera je nasunutá na zadní strane pristroje, podobný zpúsobem vyvätněte směrem dolú.
2. Po stanoveni mista upevneni oznacte podle sablony 4 upevnovaci otvory [12] pomoci montažni desticky [2], vrtaje (8 mm O), nasadte hmozdinku a upevnete montažni desku pomoci prilozenych A vrutu do dbreva s pukruhovou hlavou. Doporučujeme umisteni ve yväse opodvidajici obr. A, B nebo C. Je tbreba zarucit pevné upevneni k masivni zdi.
3. Nize popisujeme pet moznych zpusob pripojeni.
   a) Upevněni pomoci zásuvky nainstalované pod omitkou. Horní cást kryci desky [1]nebudete potřebovat. Přelomte ho v požadované misté zlomu [4]. Po upevněni montážné desticky [2] podle obr. B posuje prístroi shora na montážné desticku, vsute zăstrčku do zásuvky [3] a prístroi posuje upné dolu. Upevněte kryci desku pomoci 2 prilozěnych zápustnéhr vruť do plechu.
   b) Vodiče pod omitkou.
   Připojeni pomoci vodiče pod omitkou, které vycházi ze zdi (misto zásuvky) [7]. Montážni desticku [2] podle obr. C pripevněte na stenu. Zasunte kryci desku zdola do montážni desticky a pritom vedte vodič, které vycházi ze steny, skrz otvor v kryci deske. Nasadte prilozenou sítovou svorku [11]. Na pripojné vodiči (5) pristroje odrižnéte zástrču, odstraťe plást' vodiče, odizolujte a prilacte koncové objímky kabel. Obě vodiče podle obr. C pripojte. Dbejtne na správné pripojeni z L (hnédá) a N (modr). Připojené vodiče pristroje zajistěte pomoci prilozné odlehčovaci kabelovéj svorky [8].Posunate pristroj upně dolu na kryci desku a zašroubujte 2 priložné zapustné vruty do plechu.
   c) Povrchové vodice shora.
   Vylomte prédpokladany pruchodovy izolátor vodice, nahore uprostřed na zadní straně prístroje. Po upevnění montážné desticky [2] podle obr. C povrchový vodic vedte na montážné destićce směrem dolů pod kryci desku [1] a skrz otvor. Daláni pripojeni proběhne tak, jak je popsánov bodu B 2. odstavce.
   d) Povrchové vodiče zdola.
   Vylomte prédpokladáný pruchodový izolátor vodiče [9], dole uprostřed v kryci desce [1]. Po upevněni montážné desticky [2] podle obr. C vedte povrchový vodič skrz otvor v kryci desce.
   Dalíši pripojeni probehne tak, jak je popsánov bodu B, 2.

odstavce.

e) Pripojny vodic se zastrckou. Pripojené do blizké zasuvky pomoci ohybného pripojného vodicse zastrckou.Vylomte pruchodovy izolator vedeni [9], ktery je k dispozici, dole uprostred v kryci desce [1].Zasunte kryci desku zdola do montažni desticky.Nasadte prilozenou sitovou svorku [11].Na pripojném vodici [5] pristroje odriznete zastrcku, odstrahte plašt vodicie, odizolujte a pitlacte koncov objimky kabelu.Pripojny vodic se zastrckou konfentcionujte stejnym zpusobem a vedte skrt otvor v kryci desce.Oba vodicpe podle obr.C pripoje a zajistete pomoci prilozenych odlehcovacich kabelovych svorek [8].Posunte pristroj upnè dolu na kryci desku a zastroubujte 2 prilozené zapustné vruty do plechu.

Pristroje jsou ted' pripraveny k provozu.

Možnosti zapojeni

V pripadé TT 1800 a TTH 1800 aktivujte elektronický casticový casový spinač. Doba provozu spinače v pripaděTT 1800 je 32 s, v pripadě TT 1800 E 4 min.

Pristroje se automaticky vypnou.

TT 1800 E, TTH 1800 E aktivníkyslik/parfém, TTH1800 E

Pristroje se zapoji pomoci infracervené prbližovaci elektroniky bezdotykově.

Vzdalenost prepinani (vzdalenost mezi spodni hranou pristroje a rukama, pripl. hlavou) cini v pripadé TT 1800 asi 15 cm a v pripadé TTH 1800 E asi 40 cm. Spinaci citlivost muze menit odbornik.

Bezpečnostní odpojení senzorzu

TT 1800 E, TTH 1800 E

Zabadovana elektronika brani neptrzitemu provozu v pripadekryteho infraerveneho prblizovaciho vypinae, napr. B. pri zertech se zvykackou.

E-modely TT 1800 se potom vypnou po 4 min. a E-modely TTH 1800 po 10 min.. Po odstraneni zdroje ruSeni jsou susic opet pripraveny k provozu.

Nastavení výšky pro susić vlasù Starmix

Stabilni nastaveni vysshky Starmixu THH500 / TTHH1800 c. obj. 19 07 09 umozhneje, abyste plynule a podle telesné vysshky prispusobili susic vlasu. Tim se podstatné usnadni suseni vlasu predevsim detem a vozičárum. Alternativou pro nastavovani vysshky muze byt montáž dvou susicu ve vyskovém rozdile 40 cm (dosah elektronického infračerveného priblizovaciho spinace max. 40 cm).

Čistení a udrzba

Mrizku nasavani vzduchu (6) na spodni strane pistroje pro ucei ciistei piinaych chuchvalcu a prachu podle potreby vysajte pomoci stberinovite trsky vysavae. Prlnave necistoty odstrahte z mizky pomoci katacku..

BezpečnostníPokyny

• Pred priopojem priestroje zkontrolujte, zda napeti uvedené na vyrobnim stitku opovidá napeti Vasi domovni pripojky. Vyrobní stitek najdete na spodni straně krytu.
• Pristroj zajistete pomoci max. 16 A-pojistyk.
  Uvedomte si prosim, ze v priadne neodborneho zachazeni s elektrickymi pristroji muze dojit k ohrozenim, ktera by pravdepodobne deti nemusely postrehnou.
• Tento námov k použiti deje t k disposzici také jiným uživatelüm prístroja, aby se i oni mohli informovat o všech funkčich aPokynech.
• Pred všemi zásahy a cistěním zásadné uvedte privov sítě do beznapětového stavu!

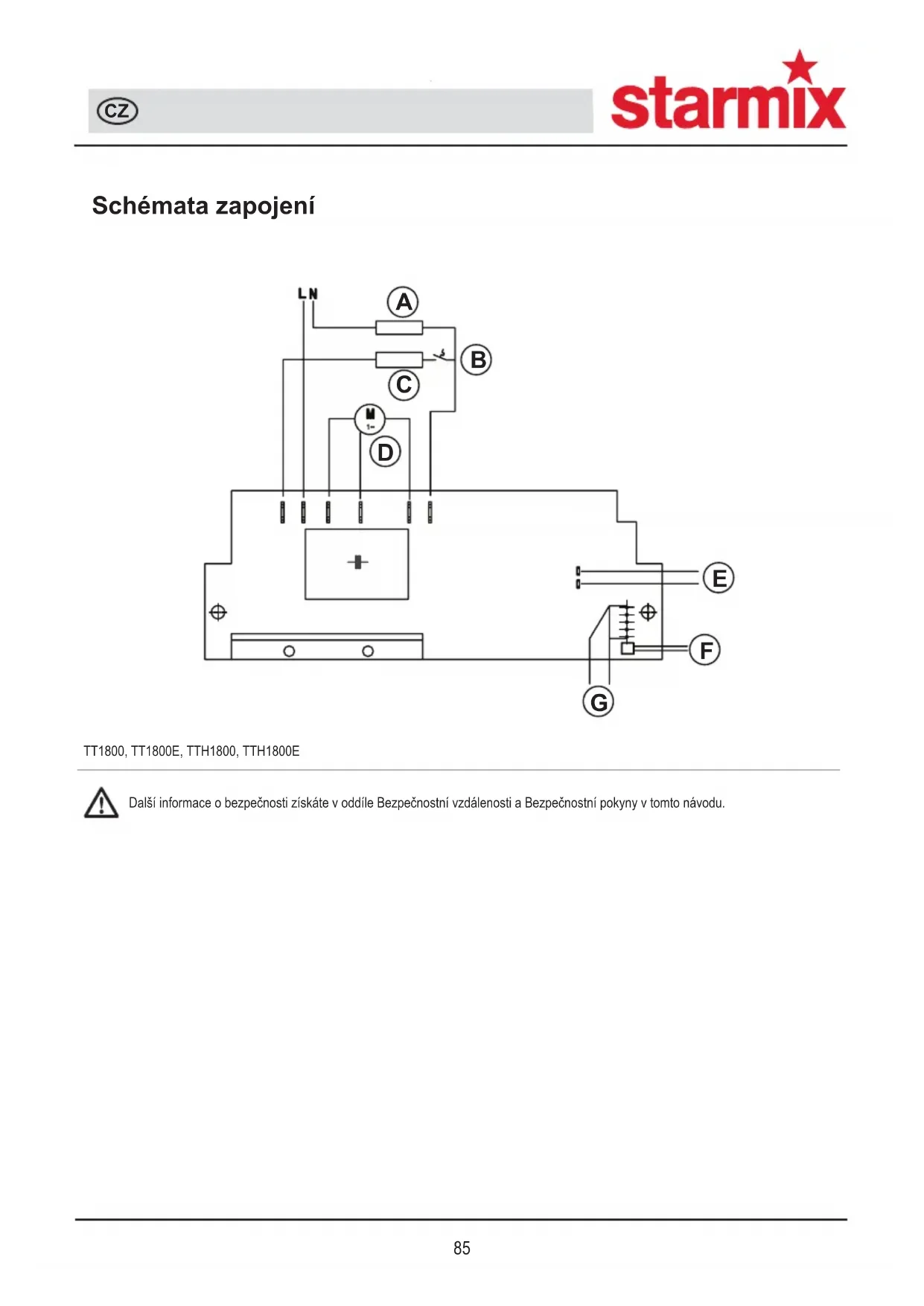

Schémy zapojenia

TT1800, TT1800E, TTH1800, TTH1800E

Za uclom ziskania dalsich informacii o bezpecnosti si precitajte odsey Bezpecnostne vzdalenosti a bezpecnostne pouny v toto navode.

Technické dati C CCA ☑ IP 23 CE		Teplovzdušný susić ruk Teplovzdušný fen
		TT 1800 TT	1800E TT 1800E	aktívný kyslák	TT 1800E parlum	TTH1800 TTH	800E
Nominálny výkon 1800 1800	watkov XXX X	XX
Vyhrievaci výkon 1700 watkov XXX XX
Výkon motora 100 watkov X	X XXX X
Prúd vzduchu 38 I/s XXX XX	XX
Rozmery pristroja B 270, T	161, H 330 mm
Hmotnost's nástennou objímkou :	[kg]	3,2	3,2	3,5	3,5	3,2	3,2

Znaky technického vybavenia	Teplovzdušný sušić ruk				Teplovzdušný fén
	TT 1800	TT 1800E	TT 1800E aktíny kyslík	TT 1800E parfum	TTH1800 TTH1800E
Elektronický Časticový Časový spínač: doba prevádžky spínača 32 sek.	X
Elektronický Časticový Časový spínač: doba prevádžky spínača 4 min.					X
Elektronický približovaci vypínač		X	X	X		X
Bezpečnostné pripojenie elektricnej zástrčky	X	X	X	X	X	X
El. bezpečnostné - teplotné obmedzovač	X	X	X	X	X	X
Termická tavná poistka	X	X	X	X	X	X
Bezpečnostné odpojenie senzora		X	X (4min)	X (4min)		X (10min)
Integrovaná montážna doštička	X	X	X	X	X	X
Ochrana proti krádeži prostrechníctvom krycej dosky	X	X	X	X	X	X
Odsávatelná vystupné mriežka vzduchu	X	X	X	X	X	X
Aktivny kyslík
Kazety dávkovacieho zariadenia parlumu				X
Osvetlenie svietiacou diódou (LED)		X	X	X

Návod na montáž

Bezpečnostné odpojeniesenzora

TT 1800 E, TTH 1800 E

Zabudovana elektronika predchodzza nepretrzitej prevadzke v tripade kryteho infračerveného priblžovacieho vypinača napr. zamernom ničeni Žuvačkou.

E-modely TT 1800 sa potom odpoja po 4 min. a E-modely TTH 1800 po 10 min.. Po odstraneni zdroja rusenia su susice opatovne pripravenek prevadzke.

Seznam nahrdnich dlu
