NÁVOD K OBSLUZE AirStar T-C1 M/Mw Starmix

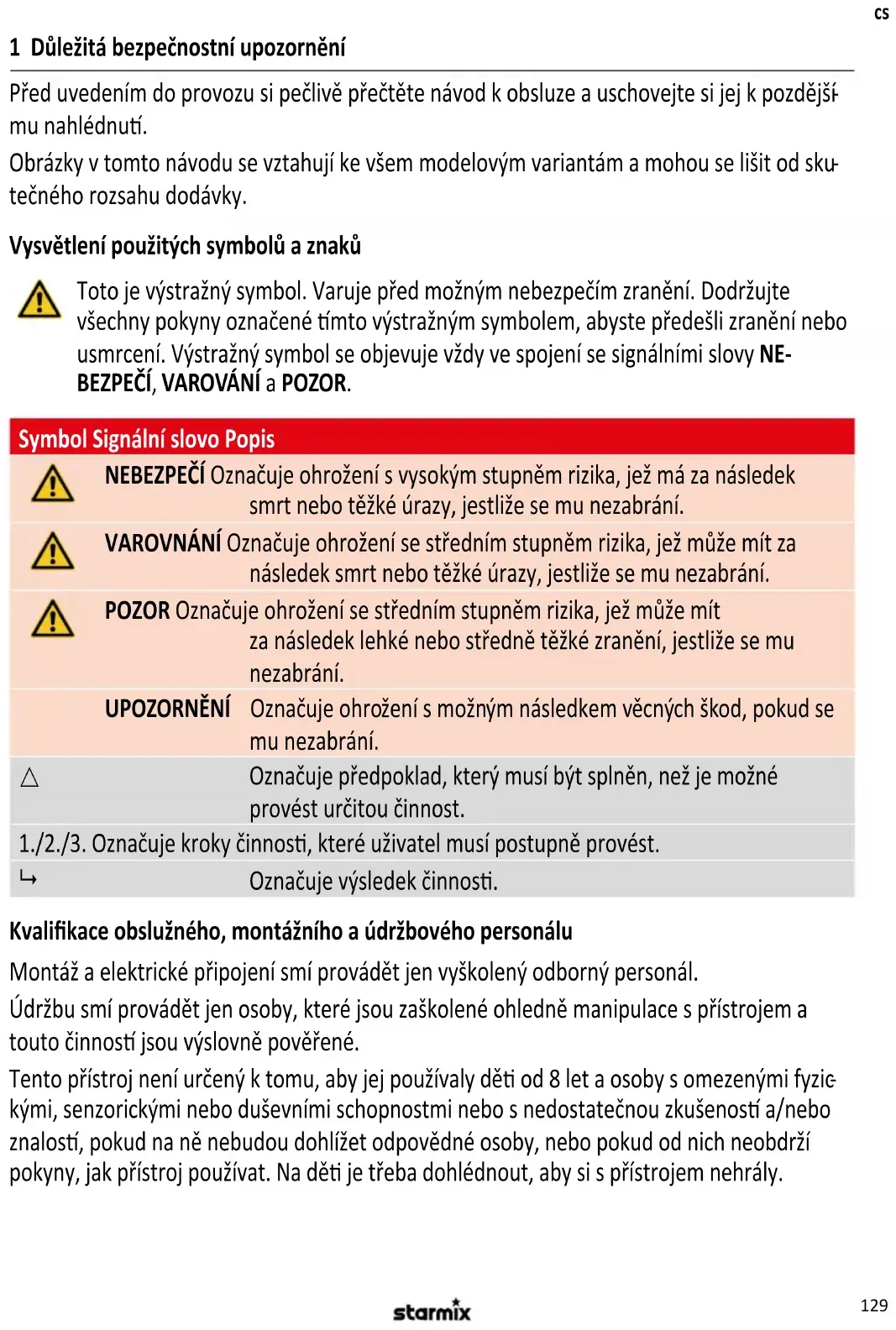

1 Důležitá bezpečnostní upozornění Před uvedením do provozu si pečlivě přečtěte návod k obsluze a uschovejte si jej k pozdější

mu nahlédnu. Obrázky v tomto návodu se vztahují ke všem modelovým variantám a mohou se lišit od sku

tečného rozsahu dodávky. Vysvětlení použitých symbolů a znaků Toto je výstražný symbol. Varuje před možným nebezpečím zranění. Dodržujte všechny pokyny označené mto výstražným symbolem, abyste předešli zranění nebo usmrcení. Výstražný symbol se objevuje vždy ve spojení se signálními slovy NE- BEZPEČÍ, VAROVÁNÍ a POZOR. Symbol Signální slovo Popis NEBEZPEČÍ Označuje ohrožení s vysokým stupněm rizika, jež má za následek smrt nebo těžké úrazy, jestliže se mu nezabrání. VAROVNÁNÍ Označuje ohrožení se středním stupněm rizika, jež může mít za následek smrt nebo těžké úrazy, jestliže se mu nezabrání. POZOR Označuje ohrožení se středním stupněm rizika, jež může mít za následek lehké nebo středně těžké zranění, jestliže se mu nezabrání. UPOZORNĚNÍ Označuje ohrožení s možným následkem věcných škod, pokud se mu nezabrání.

Označuje předpoklad, který musí být splněn, než je možné provést určitou činnost. 1./2./3. Označuje kroky činnos, které uživatel musí postupně provést.

Označuje výsledek činnos. Kvalikace obslužného, montážního a údržbového personálu Montáž a elektrické připojení smí provádět jen vyškolený odborný personál. Údržbu smí provádět jen osoby, které jsou zaškolené ohledně manipulace s přístrojem a touto činnos jsou výslovně pověřené. Tento přístroj není určený k tomu, aby jej používaly dě od 8 let a osoby s omezenými fyzic

kými, senzorickými nebo duševními schopnostmi nebo s nedostatečnou zkušenos a/nebo znalos, pokud na ně nebudou dohlížet odpovědné osoby, nebo pokud od nich neobdrží pokyny, jak přístroj používat. Na dě je třeba dohlédnout, aby si s přístrojem nehrály.130

Použi v souladu s určením Přístroj slouží k rychlému vysušení rukou (typ T-C1 M / T-C1 Mw) a vlasů (typ TH-C1 M / TH- C1 Mw). Přístroj je určen pro komerční využi, například pro použi v hotelech, koupelnách, tness studiích, lázních, saunách, veřejných zařízeních, v průmyslu a obchodě. Výrobce neručí za škody způsobené používáním k jinému než schválenému účelu, neodbor

ným ovládáním nebo neodbornou opravou. Zamezení úrazu elektrickým proudem Napě na typovém štku musí souhlasit se síťovým napěm. Vysavač připojujte jen do řádně jištěné zásuvky. Elektrický síťový kabel netahejte přes ostré hrany, nezalamujte nebo nepřiskřípněte. Poškoze

ný elektrický síťový kabel nahraďte jen typem uvedeným v kapitole Technické údaje. Přístroj včetně příslušenství neuvádějte do provozu v následujících případech: – síťový připojovací kabel je vadný nebo má trhliny – přístroj je viditelně poškozený, např. prasklý kryt – při podezření na skrytou závadu, např. po pádu nebo nárazu V následujících případech vytáhněte síťovou zástrčku, vypněte automackou pojistku nebo vyšroubujte pojistku: – když přístroj vydává nezvyklé zvuky – před každým čištěním nebo údržbou Při vytahování ze zásuvky vždy tahejte jen za zástrčku, nikdy za elektrický síťový kabel. Nedo

týkejte se síťové zástrčky nikdy mokrýma rukama. Vyvarujte se nebezpečí během instalace Při instalaci a provozu přístroje dodržujte: – národní a regionální předpisy – technická pravidla a směrnice – ustanovení místních úřadů Vyvarujte se nebezpečí během provozu Neprovozujte přístroj v místnostech s toxickými, výbušnými nebo hořlavými výpary nebo ply

ny, nebo s mikrobiologicky kontaminovaným vzduchem. Do otvorů přístroje nestrkejte žádné předměty. Přístroj nezakrývejte ani na něj nestavte žádné předměty. Zamezení nebezpečí při údržbě a opravách Opravy nechte provádět jen odborníky. Používejte jen originální náhradní díly a příslušenství.131

2 Konstrukce přístroje Viz obr. A 1 Přístroj 5 Mřížka nasávání vzduchu 2 Montážní deska 6 Pojistný šroub 3 Senzor 7 Filtr na ochranu motoru 4 Výstupní otvory vzduchu 3 Montáž Vybalení

1. Vyjměte všechny díly z obalu.

Rozsah dodávky: 1 přístroj 1 úhlový šroubovák TX25 4 šrouby 1 vrtací šablona 4 hmoždinky 1 návod k obsluze Montáž přístroje Viz obr. B, C, D, E. POZOR Nevhodný montážní materiál a nářadí! Nebezpečí zranění padajícím přístrojem. Před montáží:

1. Zkontrolujte, zda jsou šrouby a hmoždinky dodávané s přístrojem vhodné pro příslušný podklad.

2. Připravte si vhodné nářadí pro montáž.

Příprava (viz obr. B, C):

1. Zvolte stěnu se stabilním, nosným podkladem.

2. Dodržujte montážní výšku a minimální odstupy.

3. Připravte si připevňovací materiál pro montáž do stěny.

Sejmu krytu z přístroje (viz obr. D):

1. Vyšroubujte z krytu oba horní upevňovací šrouby.

2. Vyšroubujte z krytu oba spodní upevňovací šrouby.

3. Sejměte kryt z montážní desky.

4. Uvolněte ochranný vodič (PE) z připojovací svorky v krytu. POZOR! Nepovolujte šroub v kovovém tělese.

Připevnění montážní desky na stěnu (viz obr. E, F):

1. Přidržte vrtací šablonu nebo montážní desku na stěně a vyznačte otvory pro vrtání.

2. Vyvrtejte otvory.

3. Do kabelové průchodky v montážní desce vložte elektrický připojovací kabel (viz obr. F) a montážní desku

připevněte na stěnu.132

Připojení přístroje ke zdroji napě Viz obr. G, H Dodržte tyto podmínky pro elektrické připojení: – Přístroj připojte jen k řádně instalované zásuvce s ochranným kontaktem. – Při připojení napevno: Přívodní vedení musí mít odpojovací zařízení, např. odpojitelnou automackou pojistku nebo šroubovací pojistku. – Připojte přístroj k elektrickému přívodu s ochranným vodičem a ochranným spínačem pro chybnému proudu. – K elektrickému přívodu přístroje nepřipojujte žádné další spotřebiče. NEBEZPEČÍ Elektrický přívodní kabel a součás přístroje pod napěm! Při dotyku nebezpečí smrtelného úrazu proudem. Před prováděním jakýchkoliv prací na přístroji:

1. Vytáhněte síťovou zástrčku ze zásuvky. Při připojení napevno: Vypněte automackou pojistku

nebo vyšroubujte pojistku.

2. Zajistěte je pro neúmyslnému opětovnému zapnu.

Připojení elektrických kabelů svorkami (viz obr. G):

1. Přišroubujte ochranný vodič krytu k připojovací svorce na montážní desce.

2. Připojte přívodní kabel k připojovací svorce.

3. Uložte elektrické přívodní vedení do odlehčení od tahu a zaxujte.

Nasazení krytu na přístroj (viz obr. H):

1. Nasaďte kryt na přístroj. POZOR! Nepoškoďte ochranný vodič. Dávejte pozor na správné usazení ltru na

ochranu motoru (obr. A, poz. 7).

2. Zašroubujte do krytu oba spodní upevňovací šrouby.

3. Zašroubujte do krytu oba horní upevňovací šrouby.

4. Zastrčte zástrčku do zásuvky, zapněte automackou pojistku nebo zašroubujte pojistku.

4 Uvedení do provozu Před prvním uvedením do provozu dodržujte Ujistěte se, že jsou splněné následující podmínky: r Jsou dodržené bezpečnostní vzdálenos podle DIN. r Elektrické napájení je správně připojené. r Všechny ltry jsou nasazené a nejsou poškozené. Zapínání a vypínání Zapnu a vypnu přístroje se provádí bezdotykově senzorem:

1. Podržte ruce nebo hlavu pod výstupním otvorem vzduchu na přístroji.

9 Senzor automacky zapne přístroj. 9 Přístroj se vypne, jakmile se ruce nebo hlava oddálí z oblas senzoru. 9 Přístroj se automacky vypne, jestliže ruce nebo hlava zůstanou v oblas senzoru po delší dobu: Vysoušeč rukou: 35 sekund Vysoušeč vlasů: 4 minuty133

Bezpečnostní zařízení Vysoušeč rukou má následující bezpečnostní zařízení: – senzorické bezpečnostní vypnu po 35 sekundách – bezpečnostní teplotní omezovač při přehřá, např. při ucpaném výstupní otvoru vzduchu – tavnou tepelnou pojistku při přehřá Vysoušeč vlasů má následující bezpečnostní zařízení: – senzorické bezpečnostní vypnu po cca 4 minutách, např. při vandalismu způsobeném žvýkačkou – bezpečnostní teplotní omezovač při přehřá, např. při ucpaném výstupní otvoru vzduchu – tavnou tepelnou pojistku při přehřá 5 Chování v případě nouze Při nebezpečí požáru, zásahu elektrickým proudem, mechanickém poškození, při neobvyklých provozních stavech nebo zneuži postupujte takto:

1. Vytáhněte síťovou zástrčku ze zásuvky. Při připojení napevno: Vypněte automackou pojistku nebo

vyšroubujte pojistku.

2. Zajistěte je pro neúmyslnému opětovnému zapnu.

6 Vyhledávání závad a oprava Porucha Příčina Odstranění Přístroj se nerozběhne Znečištěný senzor Odstraňte ze senzoru nečistoty a otřete jej vlhkým hadrem Zareagovalo jištění Zapněte automackou pojistku nebo vyměňte šroubovací pojistku Přehřá z důvodu ucpaného výstupního otvoru vzduchu Vyčistěte výstupní otvor vzduchu, nechte přístroj vychladnout Zareagovala tavná tepelná pojistka Nechte tavnou tepelnou pojistku vyměnit zákaznickým servisem Nedostatečný výkon vzduchu Znečištěná mřížka nasávání vzduchu Vyčistěte mřížku nasávání vzduchu Neprovádějte žádné jiné zásahy, ale kontaktujte zákaznický servis. 7 Údržba Vyčistěte mřížku nasávání vzduchu Viz obr. I V pravidelných intervalech, minimálně však jednou za 6 měsíců, čistěte mřížku nasávání vzduchu. Čištění mřížky nasávání vzduchu smí provádět jen vyškolený odborný personál.134

NEBEZPEČÍ Elektrický přívodní kabel a součás přístroje pod napěm! Při dotyku nebezpečí smrtelného úrazu proudem. Před prováděním jakýchkoliv prací na přístroji:

1. Vytáhněte síťovou zástrčku ze zásuvky. Při připojení napevno: Vypněte automackou pojistku

nebo vyšroubujte pojistku.

2. Zajistěte je pro neúmyslnému opětovnému zapnu.

Sejmu krytu z přístroje:

1. Vytáhněte síťovou zástrčku ze zásuvky. Při připojení napevno: Vypněte automackou pojistku nebo

vyšroubujte pojistku.

2. Vyšroubujte z krytu oba horní upevňovací šrouby.

3. Vyšroubujte z krytu oba spodní upevňovací šrouby.

4. Sejměte kryt z montážní desky.

5. Uvolněte ochranný vodič (PE) z připojovací svorky v krytu. POZOR! Nepovolujte šroub v kovovém tělese.

Čištění mřížky nasávání vzduchu:

1. Vyšroubujte pojistný šroub z mřížky nasávání vzduchu na spodní straně přístroje.

2. Vytáhněte mřížku nasávání vzduchu dolů z přístroje.

3. Odstraňte z mřížky nasávání vzduchu vlákna a vyčistěte pevně usazené čistoty.

4. Zasuňte mřížku nasávání vzduchu zespoda do přístroje.

5. Zajistěte mřížku nasávání vzduchu pojistným šroubem.

Nasazení krytu na přístroj:

1. Nasaďte kryt na přístroj. POZOR! Nepoškoďte ochranný vodič. Dávejte pozor na správné usazení ltru na

ochranu motoru (obr. A, poz. 7).

2. Zašroubujte do krytu oba spodní upevňovací šrouby.

3. Zašroubujte do krytu oba horní upevňovací šrouby.

4. Zastrčte zástrčku do zásuvky, zapněte automackou pojistku nebo zašroubujte pojistku.

Čištění přístroje Nečistěte přístroj vysokotlakým čisčem. Pro čištění používejte jen vlhký hadr a jemný čiscí prostředek. Kyseli- ny, aceton nebo rozpouštědla mohou poškodit kryt nebo součás přístroje. 8 Zpracování odpadů Staré přístroje jsou vyrobené z cenných materiálů, které jsou vhodné k recyklaci. Nelikvidujte vysavače spolu s domovním odpadem, ale nechte je zlikvidovat odborně prostřednictvím vhodných sběrných míst, např. prostřednictvím komunální sběrny odpadu.135

9 Technické údaje T-C1 (M / Mw) TH-C1 (M / Mw) Napě V 220-240 220-240 Kmitočet Hz 50/60 50/60 Příkon (max.) W 1550

Rychlost vzduchu m/s 87

Relavní doba vysoušení s 17 Šířka mm 280

Hmotnost kg 4,0 4,0 Propojovací kabel:H05VV-F3G1136

10 ES prohlášení o shodě ES prohlášení o shodě Tímto prohlašujeme, že níže označené stroje odpovídají jejich základní koncepcí a konstrukčním provedením, stejně jako námi do provozu uvedenými konkrétními provedeními, příslušným zásadním požadavkům o bezpečnos a ochraně zdraví směrnic ES. Při jakýchkoli na stroji provedených změnách, které nebyly námi odsouhlaseny, pozbývá toto prohlášení svou platnost. Výrobek: Teplovzdušný sušič rukou a vlasů Typ: AirStar Konstrukce přístrojů splňuje tyto příslušné předpisy: Směrnice 2014/30/EU o elektromagnecké kompabilitě 2014/35/EU RoHS 2011/65/EU Použité harmonizační normy: EN 60335-1:2012 EN 60335-1:2012/AC:2014 EN 60335-1:2012/A11:2014 EN 60335-2-23:2003+A1+A11+A11/AC+A2:2015 EN 62233:2008 EN 62233 Ber.1:2008 EN 61000-3-2:2014 EN 61000-3-3:2013 Aplikované národní normy a technické specikace: DIN EN 55014-1 (VDE 0875-14-1):2018-08 EN 55014-1:2017 DIN EN 55014-2 (VDE 0875-14-2):2016-01 EN 55014-2:2015
