Typ produktu	Sušič rukou na horký vzduch
Značka	Starmix
Model	TT 1800 E
Jmenovitý výkon	1800 W
Topný výkon	1700 W
Výkon motoru	100 W
Průtok vzduchu	38 l/s
Rozměry (D x H x V)	270 x 161 x 330 mm
Hmotnost (včetně nástěnného držáku)	3,2 kg
Napájení	Zapuštěná zásuvka nebo pevné připojení
Ochrana	Pojistka max. 16 A
Elektronický časovač	Doba: 32 sekund (model TT 1800 E: 4 minuty)
Detektor přiblížení	Infračervený, bezdotykový
Spínací vzdálenost	Přibližně 15 cm (ruce)
Bezpečnostní vypnutí	Automatické po 4 minutách, pokud je senzor zablokovaný
Bezpečnostní termostat	Ano
Tepelná pojistka	Ano
Protikrádežové zařízení	Integrované do krycího panelu
Mřížka sání vzduchu	Čištění vysavačem nebo kartáčem
Instalace	Nástěnná montážní deska (dodané hmoždinky a šrouby)
Obsah balení	Přístroj, hmoždinky, šrouby, síťová svorka, stahovací pásky, bezpečnostní klíč, šroubovák, difuzér vůně
Normy	CCA, IP 23, CE

Často kladené otázky - TT 1800 E Starmix

Jak nainstalovat sušič rukou TT 1800 E?

Instalaci musí provést odborný technik. Montážní deska se připevní na zeď pomocí dodaných hmoždinek a šroubů. Přístroj se poté nasune na desku a připojí se k zapuštěné zásuvce nebo pevným připojením. Protikrádežové zařízení celý systém zabezpečuje.

Jaká je doporučená montážní výška?

Výška instalace musí dodržovat bezpečnostní vzdálenosti: nejméně 0,6 m od okraje vany nebo sprchy a 1,2 m od sprchových hlavic. Obrázky A, B nebo C v návodu ukazují standardní výšky.

Jak čistit a udržovat přístroj?

Pravidelně čistěte mřížku sání vzduchu pod přístrojem vysavačem (plochým nástavcem) nebo kartáčem, abyste odstranili chlupy a prach. Před čištěním vždy odpojte napájení.

Jaká je doba automatického provozu?

U modelu TT 1800 E je elektronický časovač nastaven na 4 minuty. Přístroj se na konci cyklu automaticky vypne. V případě zablokování senzoru dojde k bezpečnostnímu vypnutí také po 4 minutách.

Funguje sušič rukou bezdotykově?

Ano, spuštění probíhá bezdotykově pomocí elektronického infračerveného detektoru přiblížení. Stačí umístit ruce pod mřížku asi 15 cm od ní, aby se spustilo sušení.

Jaká jsou důležitá bezpečnostní opatření?

Zkontrolujte, zda napětí odpovídá napětí ve vaší domácnosti (viz typový štítek). Použijte pojistku max. 16 A. Před jakýmkoli zásahem vždy odpojte přístroj. Dodržujte bezpečnostní vzdálenosti od vody.

Mohu použít difuzér vůně?

Ano, model TT 1800 E je kompatibilní s dodávaným difuzérem vůně. Ten umožňuje šířit příjemnou vůni. Kartuše s vůní se vkládá do difuzéru.

Co dělat v případě poruchy nebo nečekaného zastavení?

Pokud se přístroj zastaví po 4 minutách (nebo 10 min u TTH), zkontrolujte, zda není senzor zablokovaný (např. žvýkačkou). Vyčistěte sací mřížku. Pokud problém přetrvává, kontaktujte odborného technika.

Je přístroj vhodný pro děti?

Ano, detektor přiblížení usnadňuje bezdotykové použití. U fénů na vlasy umožňuje volitelné nastavení výšky (Starmix THH500) přizpůsobit přístroj výšce dětí nebo osob na invalidním vozíku.

Kde najdu náhradní díly?

Návod uvádí seznam náhradních dílů. Pro objednání dílů, jako je motor, topení nebo krycí panel, nahlédněte do manuálu nebo kontaktujte zákaznický servis Starmix.

NÁVOD K OBSLUZE TT 1800 E Starmix

D Warmluft-Hände- und Haartrockner. Montage-und Gebrauchs-Montage-und Sotzerkahe rąk i włosów na ciepłe powietrze. Instrukcanleitung
GB Hot air hand dryers and hair dryers. Installation and operating instructions H Meleglevegős kéz- és hajszárító. Szerelési- és használati utasítás
F Sèche-mains et séchoir à cheveux à air chaud. Manuel d'installation et d'utilisation CZ Teplovzdušný sušič rukou a vlasů. Návod k montáži a použití
E Secadora de manos y cabello por aire caliente. Instrucciones de montaje y modo de empleo SK Teplovzdušný sušič na ruky a na vlasy. Návod na montáž a použitie
P Secadores para mãos e cabelo. Manual de montagem e utilização RO Uscător cu aer cald pentru mâini și păr. Instrucțiuni de montaj și utilizare
I Asciugamani e capelli ad aria calda. Istruzioni di montaggio e d'uso SLO Toplozračni sušilnik za roke in lase. Navodilo za montažo in uporabo
NL Warmelucht handen- en haardroger. Montage- en gebruiksaanwijzing BG Сешоар с топъл въздух за ръце и коса. Ръководство за монтаж и употреба
DK Varmluftstørrer til hænder og hår. Montering- og brugsvejledning EST Soojaõhu käte- ja juustekuivati. Paigaldus- ja kasutusjuhend
S Varmluftstork för händer och hår. Monterings- och bruksan-visning LT Šilto oro plaukų ir rankų džiovintuvas. Surinkimo ir naudojimo instrukcijos
N Varmluft hånd- og hårtørrer. Monterings- og bruksanvisning LV Karstā gaisa roku un matu žāvētājs. Montāžas un lietošanas instrukcija
FIN Kuumailma käsien- ja hiustenkuivain. Asennus- ja käyttöohje RUS Электрические сушилки для рук и волос. Инструкция по монтажу и эксплуатации
GR Στεγνωτής θερμού αέρα για τα μαλλιά και για τα χέρια. Συναρμολόγηση και Οδηγίες Χρήσης CN 暖风烘手/烘发器 安装使用说明
Sıcak Hava-El- ve Saç Kurutucu. Montaj-ve Kullanım Kılavuzu

Bezpečné vzdálenosti

Bezpečné vzdialenosti

A	Termická pojistka	H	Odpojení přídavné funkce Active Oxygen / parfém	3	Zásuvka pod omltkou	10	Připojné vedení/instalace
B	Tepelný vyplnač	I	Generátor aktivního kyslíku/zdvihací magnet TT1800-EO/-ED	4	Požadovaný bod rozdělení	11	Slťová svorka
C	Ohřev	X	koupací vana	5	Připojné vedení přístroje	12	Upevnovací otvory
D	Motor	Y	sprchovací vana	6	Mřížka nasávání vzduchu	13	Zásuvný modul parfému
E	Mikrospínač TT1800, TTH1800	Z	hlava sprchy	7	Vedení pod omltkou	14	Výstupní mřížka vzduchu
F	SVĚTELNÁ DIODA (LED) TT1800E	1	Povrch krytu/ochrana proti krádeži	8	Odleňcovací svorka kabelu
G	Přibližovací elektronikaTT(H)1800EO, EF, E	2	Montážní deštička/nástěnný držák	9	Průchodový izolátor vedení

SK

Další informace o bezpečnosti získáte v oddíle Bezpečnostní vzdálenosti a Bezpečnostní pokyny v tomto návodu.

Tento návod k použití jsme sestavili proto, abyste se mohli se svým novým přístrojem seznámit rychle a komplexně.

• Přečtěte si prosím před uvedením tohoto přístroje do provozu pozorně tento návod. Obsahuje důležité pokyny týkající se bezpečnosti, používání, údržby a likvidace odpadu.
• Postupně se s pomocí tohoto návodu seznamte se svým novým přístrojem a jeho různými funkcemi.
• Dbejte všech pokynů a vysvětlivek, které se týkají správné obsluhy přístroje a zacházení s ním. Tak bude Váš přístroj neustále připraven k práci a jeho životnost bude dlouhá.
• Je třeba dbát především těch pokynů, které se týkají bezpečnosti. Pomohou Vám vyhnout se úrazům a chránit Váš přístroj před poškozením.
• Tento návod k použití si uložte, může se Vám hodit i později.

Tento přístroj odpovídá uznávaným technickým předpisům a příslušným bezpečnostním ustanovením, které se týkají elektrických přístrojů. Výrobce neručí za příp. škody, které nastanou při použití pro jiný účel nebo při nesprávnému používání.

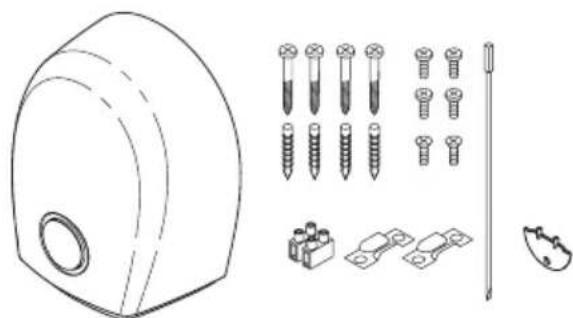

Rozsah dodávky

1 vysoušeč vlasů nebo rukou
4 hmoždinky
4 vruty do dřeva s půlkruhovou hlavou
1 sítová svorka
2 zápustné vruty do plechu krycí desky
2 odlehčovací kabelové svorky
4 šrouby s válcovou hlavou pro odlehčovací kabelové svorky
1 bezpečnostní klíč
1 šroubovák (při TT 1800 E)
1 zásuvný modul parfému

Technické údajeCCA IP 23		Teplovzdušný sušič rukou Teplovzdušný sušič vlasů
		TT 1800 TT	1800E TT 1800E	aktivníkyslik	TT 1800Eparfém	TTH1800 TTH	1800E
Jmenovitý výkon 1800 wattů	X X X X X X
Žhavicí výkon 1700 wattů	X X X X X
Výkon motoru 100 wattů	X X X X X
Proud vzduchu 38 l/s	X X X
Rozměry přístroje B 270, T	161, H 330 mm
Hmotnost s nástěnnýmdržákem :	[kg]	3,2	3,2	3,5	3,5	3,2	3,2

Atributy technického vybavení	Teplovzdušný sušič rukou				Teplovzdušný sušič vlasů
	TT 1800	TT 1800E	TT 1800E aktivní kyslík	TT 1800E parfém	TTH1800	TTH1800E
Elektronický částicový časový spínač: doba provozu spínače 32 sek.	X
Elektronický částicový časový spínač: doba povozu spínače 4 min.					X
Elektronický přibližovací vypínač		X	X	X		X
Bezpečnostní připojení sit’ové zástrčky	X	X	X	X	X	X
El. bezpečnostní omezovač teploty	X	X	X	X	X	X
Termická tavná pojistka	X	X	X	X	X	X
Bezpečnostní odpojení senzorzu		X	X (4min)	X (4min)		X (10min)
Integrovaná montážní destička	X	X	X	X	X	X
Ochrana proti krádeži pomocí kryci desky	X	X	X	X	X	X
Odsávatelná vstupní mřížka vzduchu	X	X	X	X	X	X
Aktivní kyslík
Kazety dávkovaciho zařizení parfému				X
Osvětlení světelnou diodou (LED)		X	X	X

Návod k montáži

Montáží přístroje je třeba pověřit odborníka, aby bylo zaručeno, že přístroj bude připojen podle bezpečnostních předpisů. V prostorách se sprchami a koupacími vanami nesmí být přístroj umístěn v bezpečnostních zónách, které jsou definovány v předpisech VDE (0,6 m od okraje koupací vany, příp. okraje sprchovací vany) a 1,2 m od hlav sprch).

Postup montáže

Servisní montážní plán

Systém montáže TT1800 umožňuje jednoduché, pohodlnée připevnění na zed bez otvíráni přístroje. Přístroj jsme prakticky rozdělili na dva komponenty: Instalatér nainstaluje zásuvku (nebo pevné připojení), přišroubuje montážní destičku, nasune přístroj připravený provozu, zastrčí (nebo připojí) elektrickou zástrčku, našroubuje ochranu proti krádeži – hotovo. Jednodušší to být nemůže!

1. Sejměte z přístroje krycí desku [1] (pokud není přišroubovaná). Montážní destičku [2], která je nasunutá na zadní strane přístroje, podobným způsobem vytáhněte směrem dolů.
2. Po stanovení místa upevnění označte podle šablony 4 upevňovací otvory [12] pomocí montážní destičky [2], vrtajte (8 mm O), nasadťe hmoždinku a upevněte montážní desku pomocí přiložených A vrutů do dřeva s půlkruhovou hlavou. Doporučujeme umístění ve výšce odpovídající obr. A, B nebo C. Je třeba zaručit pevné upevnění k masivní zdi.
3. Níže popisujeme pět možných způsobů připojení.
   a) Upevnění pomocí zásuvky nainstalované pod omítkou. Horní část krycí desky [1] nebudete potřebovat. Přelomte ho v požadované místě zlomu [4]. Po upevnění montážní destičky [2] podle obr. B posuňte přístroj shora na montážní destičku, vsuňte zástrčku do zásuvky [3] a přístroj posuňte úplně dolů. Upevněte krycí desku pomocí 2 přiložených zápustných vrutů do plechu.
   b) Vodiče pod omítkou. Připojení pomocí vodiče pod omítkou, které vychází ze zdi (místo zásuvky) [7]. Montážní destičku [2] podle obr. C připevněte na stěnu. Zasuňte krycí desku zdola do montážní destičky a přitom vedťe vodič, které vychází ze stěny, skrz otvor v krycí deske. Nasadťe přiloženou síťovou svorku [11]. Na připojném vodiči (5) přístroje odřízněte zástrčku, odstraňte plást’ vodiče, odizolujte a přitlačte koncové objímky kabelu. Obě vodiče podle obr. C připojte. Dbejte na správné připojení z L (hnědá) a N (modrá). Přípojné vodiče přístroje zajistěte pomocí přiložené odlehčovací kabelovéj svorky [8].Posuňte přístroj úplně dolů na krycí desku a zašroubujte 2 přiložené zápustné vruty do plechu.
   c) Povrchové vodiče shora. Vylomte předpokládaný průchodový izolátor vodiče, nahoře uprostřed na zadní straně přístroje. Po upevnění montážní destičky [2] podle obr. C povrchový vodič veďte na montážní destičce směrem dolů pod krycí desku [1] a skrz otvor. Další připojení proběhne tak, jak je popsáno v bodu B 2. odstavce.
   d) Povrchové vodiče zdola. Vylomte předpokládaný průchodový izolátor vodiče [9], dole uprostřed v krycí desce [1]. Po upevnění montážní destičky [2] podle obr. C veďte povrchový vodič skrz otvor v krycí desce. Další připojení proběhne tak, jak je popsáno v bodu B, 2.

odstavce.

e) Připojné vodič se zástrčkou. Připojené do blízké zásuvky pomocí ohybného připojného vodiče se zástrčkou. Vylomte průchodový izolátor vedení [9], který je k dispozici, dole uprostřed v kryci desce [1]. Zasuňte krycí desku zdola do montážní destičky. Nasadťe přiloženou síťovou svorku [11]. Na připojném vodiči [5] přístroje odřízněte zástrčku, odstraňte plást vodiče, odizolujte a přitlačte koncové objímky kabelu. Připojný vodič se zástrčkou konfentcionujte stejným způsobem a vedťe skrt otvor v krycí desce. Oba vodiče podle obr. C připojte a zajistěte pomocí přiložených odlehčovacích kabelových svorek [8]. Posuňte přístroj úplně dolů na krycí desku a zašroubujte 2 přiložené zápustné vruty do plechu.

Přístroje jsou ted' připraveny k provozu.

Možnosti zapojení

V případě TT 1800 a TTH 1800 aktivujte elektronický částicový časový spínač. Doba provozu spínače v případšěTT 1800 je 32 s, v případě TT 1800 E 4 min.

Přístroje se automaticky vypnou.

TT 1800 E, TTH 1800 E aktivní kyslík/parfém, TTH1800 E

Přístroje se zapojí pomocí infračervené přibližovací elektroniky bezdotykově.

Vzdálenost přepínání (vzdálenost mezi spodní hranou přístroje a rukama, příp. hlavou) činí v případě TT 1800 asi 15 cm a v případě TTH 1800 E asi 40 cm. Spínací citlivost může měnit odborník.

Bezpečnostní odpojení senzorzu

TT 1800 E, TTH 1800 E

Zabudovaná elektronika brání nepřetržitému provozu v případě krytého infračerveného přibližovacího vypínače, např. B. při žertech se žvýkačkou.

E-modely TT 1800 se potom vypnou po 4 min. a E-modely TTH 1800 po 10 min.. Po odstranění zdroje rušení jsou sušiče opět připraveny k provozu.

Nastavení výšky pro sušič vlasů Starmix

Stabilní nastavení výšky Starmixu THH500 / TTHH1800 č. obj. 19 07 09 umožňuje, abyste plynule a podle tělesné výšky přispůsobili sušič vlasů. Tím se podstatně usnadní sušení vlasů především dětem a vozičkářům. Alternativou pro nastavování výšky může být montáž dvou sušičů ve výškovém rozdíle 40 cm (dosah elektronického infračerveného přibližovacího spínače max. 40 cm).

Čistení a údržba

Mřížku nasávání vzduchu (6) na spodní straně přístroje pro účel čištění přilnavých chuchvalců a prachu podle potřeby vysajte pomocí štěrbinovité trysky vysavače. Přilnavé nečistoty odstraňte z mřížky pomocí kartáčku..

Bezpečnostní pokyny

• Před připojením přístroje zkontrolujte, zda napětí uvedené na výrobním štítku odpovídá napětí Vaší domovní přípojky. Výrobní štítek najdete na spodní straně krytu.
• Přístroj zajistěte pomocí max. 16 A-pojistky.
• Uvědomte si prosím, že v případě neodborného zacházení s elektrickými přístroji může dojít k ohrožením, která by pravděpodobně děti nemusely postřehnou.
• Tento návod k použiti dejte k dispozici také jiným uživatelům přístroja, aby se i oni mohli informovat o všech funkcích a pokynech.
• Před všemi zásahy a čistěním zásadně uvedte přívod sítě do beznapěťového stavu!

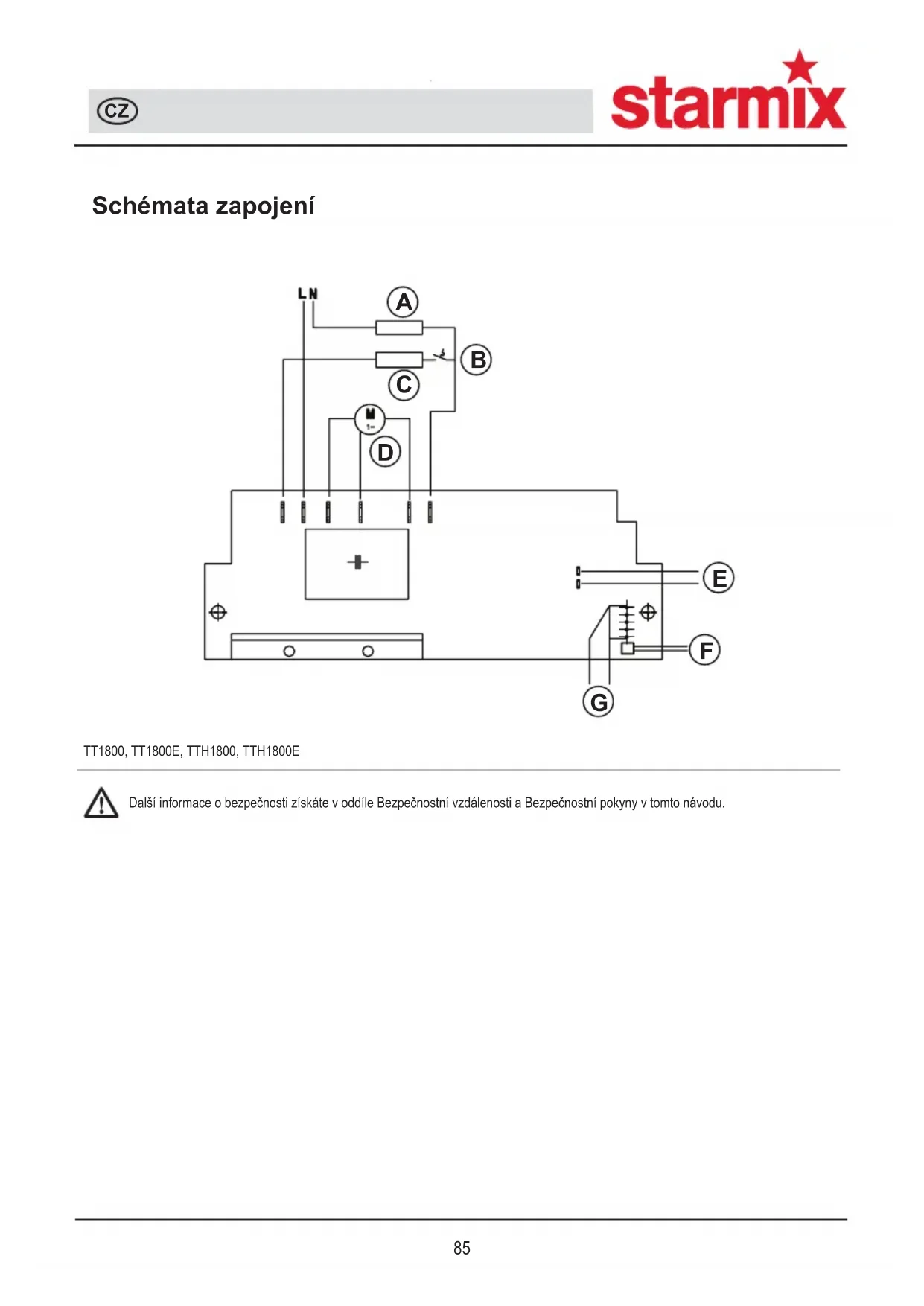

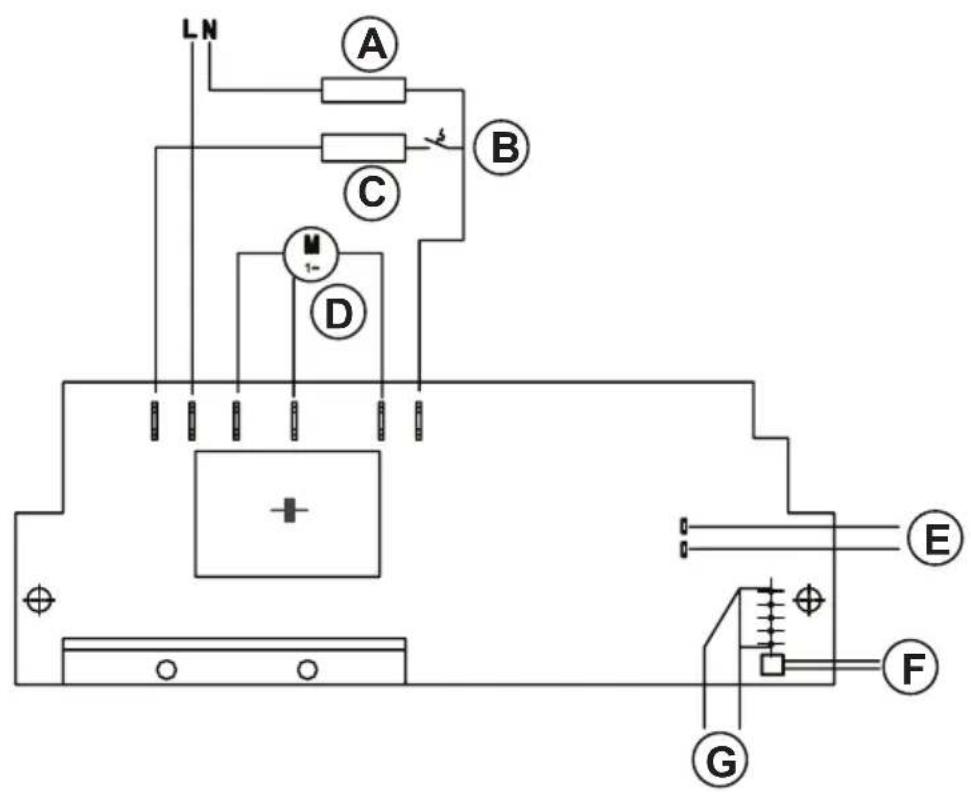

Schémy zapojenia

Za účelom získania dálších informácií o bezpečnosti si prečítajte odseky Bezpečnostné vzdialenosti a bezpečnostné pokyny v tomto návode.

Znaky technického vybavenia	Teplovzdušný sušič rúk				Teplovzdušný fén
	TT 1800	TT 1800E	TT 1800E aktívny kyslík	TT 1800E parfum	TTH1800 TTH1800E
Elektronický časticový časový spínač: doba prevádzky spínača 32 sek.	X
Elektronický časticový časový spínač: doba prevádzky spínača 4 min.					X
Elektronický približovací vypínač		X	X	X		X
Bezpečnostné pripojenie elektrickej zástrčky	X	X	X	X	X	X
El. bezpečnostný - teplotný obmedzovač	X	X	X	X	X	X
Termická tavná poistka	X	X	X	X	X	X
Bezpečnostné odpojenie senzora		X	X (4min)	X (4min)		X (10min)
Integrovaná montážna doštička	X	X	X	X	X	X
Ochrana proti krádeži prostredníctvom krycej dosky	X	X	X	X	X	X
Odsávatelná vstupná mriežka vzduchu	X	X	X	X	X	X
Aktívny kyslík
Kazety dávkovacieho zariadenia parfumu				X
Osvetlenie svietiacou diódou (LED)		X	X	X

Návod na montáž

CZ Zvýrazněné zobrazení

Seznam náhradních dílů
