TT 1800 E - Kätekuivati Starmix - Tasuta kasutusjuhend

Toote tüüp	Kuumaõhuga kätekuivati
Bränd	Starmix
Mudel	TT 1800 E
Nimivõimsus	1800 W
Küttevõimsus	1700 W
Mootori võimsus	100 W
Õhuvoolukiirus	38 l/s
Mõõtmed (P x S x K)	270 x 161 x 330 mm
Kaal (koos seina kinnitusega)	3,2 kg
Toide	Pistikupesa või fikseeritud ühendus
Kaitse	Kaitsme max 16 A
Elektrooniline taimer	Kestus: 32 sekundit (mudel TT 1800 E: 4 minutit)
Lähedusandur	Infrapuna, kontaktita
Lülituskaugus	Umbes 15 cm (käed)
Ohutusseiskamine	Automaatne pärast 4 minutit, kui andur on ummistunud
Ohutustermostaat	Jah
Soojuskaitsme	Jah
Vargusvastane seade	Integreeritud katteplaadile
Õhuimemise rest	Puhastamine tolmuimeja või harjaga
Paigaldamine	Seinale kinnitamise plaat (tüüblid ja kruvid kaasas)
Pakendi sisu	Seade, tüüblid, kruvid, võrguklamber, klambrid, turvavõti, kruvikeeraja, lõhnadifuusor
Standardid	CCA, IP 23, CE

Korduma kippuvad küsimused - TT 1800 E Starmix

Kuidas paigaldada kätekuivati TT 1800 E?

Paigaldamise peab läbi viima spetsialiseeritud tehnik. Kinnitusplaat kinnitatakse seinale kaasasolevate tüüblite ja kruvidega. Seade libistatakse seejärel plaadile ja ühendatakse pistikupessa või fikseeritud ühendusega. Vargusvastane seade kindlustab terviku.

Mis on soovitatav paigalduskõrgus?

Paigalduskõrgus peab järgima ohutuskaugusi: vähemalt 0,6 m vanni või duši servast ja 1,2 m dušiotsikutest. Juhendi joonised A, B või C näitavad standardkõrgusi.

Kuidas puhastada ja hooldada seadet?

Puhastage regulaarselt seadme all olevat õhuimemise resti tolmuimeja (lame ots) või harjaga eemaldamaks ebemeid ja tolmu. Enne puhastamist ühendage alati toide lahti.

Mis on automaatse töö kestus?

Mudelil TT 1800 E on elektrooniline taimer seatud 4 minutile. Seade lülitub tsükli lõpus automaatselt välja. Anduri ummistumise korral toimub ohutusseiskamine samuti 4 minuti pärast.

Kas kätekuivati töötab ilma kontaktita?

Jah, sisselülitamine toimub kontaktita infrapuna lähedusanduri kaudu. Piisab käte asetamisest resti alla umbes 15 cm kaugusele, et käivitada kuivatus.

Millised on olulised ohutusmeetmed?

Kontrollige, et pinge vastab teie kodu pingele (vt andmesilti). Kasutage kaitsme max 16 A. Enne igasugust sekkumist ühendage seade alati toitevõrgust. Järgige ohutuskaugusi veest.

Kas ma saan kasutada lõhnadifuusorit?

Jah, mudel TT 1800 E ühildub kaasasoleva lõhnadifuusoriga. See võimaldab levitada meeldivat lõhna. Lõhnakassett asetatakse difuusorisse.

Mida teha rikke või ootamatu seiskumise korral?

Kui seade seiskub pärast 4 minutit (või 10 min TTH puhul), kontrollige, et andur pole ummistunud (nt närimiskumm). Puhastage imemisrest. Kui probleem püsib, võtke ühendust spetsialiseeritud tehnikuga.

Kas seade sobib lastele?

Jah, lähedusandur hõlbustab kontaktita kasutamist. Juuksekuivatite puhul võimaldab valikuline kõrguse reguleerimine (Starmix THH500) kohandada seadet laste või ratastoolis inimeste suurusele.

Kust leida varuosi?

Juhendis on mainitud varuosade loend. Varuosade nagu mootor, küttekeha või katteplaat tellimiseks vaadake kasutusjuhendit või võtke ühendust Starmixi müügijärgse teenindusega.

KASUTUSJUHEND TT 1800 E Starmix

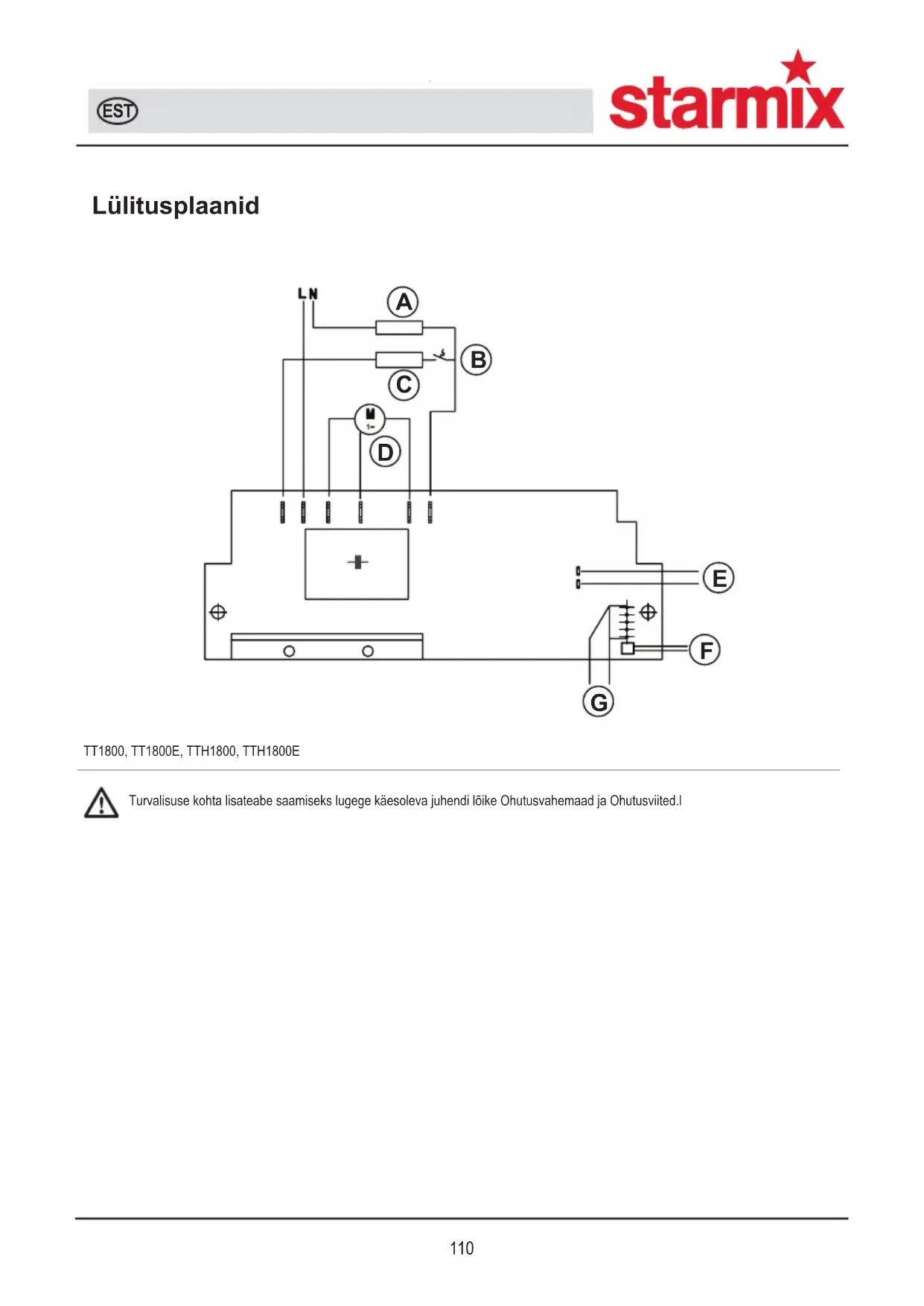

A	Termiline kaitse	H	Lisafunktsiooni Active Oxygen / löhna väljalülitamine	3	Krohvialune pistikupesa	10	Ühendusjuhe/paigaldus
B	Termiline lülti	I	Aktlivhapnik - generaator / kolbmagnet TT1800-EO/-ED	4	Murdmiskoht	11	Vörguklemm
C	Kütteelementr	X	vann	5	Seadme ühendusjuhe	12	Kinnituspuuraugud
D	Mootor	Y	dužiga vann	6	Öhu imemisvõre	13	Löhna sisend
E	Mikrolülti TT1800, TTH1800	Z	dušipea	7	Krohvialune kaabel	14	Öhu väljundvõre
F	Valgusdiod TT1800E	1	Korpuse pind/varguskindlustus	8	Tömbekoormusevähendusraud
G	Lähenemisekeltroonika TT(H)1800EO, EF, E	2	Monteerimisplaat/seinahoidik	9	Juhtme läbivilk

LT

Turvalisuse kohta lisateabe saamiseks lugege käesoleva juhendi löike Ohutusvahemaad ja Ohutusviited.

Koostasime käesoleva kasutusjuhendi, et õpiksite oma uut seadet tundma kiiresti ja põhjalikult.

• Palun lugege enne seadme kasutusele võtmist käesolev juhend hoolega läbi. See annab tähtsaid viiteid ohutuse, kasutamise, hooldamise ja käitlemise kohta.
• Tutvuge kasutusjuhendis toodud järjestuses oma uue seadme ja selle erinevate funktsioonidega.
• Järgige kõiki viiteid ja selgitusi, mis puudutavad õiget juhtimist ja käsitsemist. Nii saavutate oma seadme pideva töövalmiduse ja pika tööea.
• Eriti tuleb järgida ohutuse kohta käivaid viiteid. Need aitavad hoida ära önnetusi ja kaitsta teie seadet kahjustuste eest.
• Hoidke kasutusjuhend alles, see võib teile ka hiljem kasulikuks abimeheks olla.

See seade vastab tunnustatud tehnikareeglitele ja elektriseadmetele kehtivatele ohutusnõuetele. Tootja ei vastuta võimalike kahjustuste eest, mille põhjuseks on nõuetele mittevastav kasutamine või vale juhtimine.

Tarnekomplekt

1 Juuste- või kätekuivataja
4 Tüüblit
4 Poolkumerat puidukruvi
1 Vörguklemm
2 Peitpeakruvi katteplaadile
2 Tõmbekoormuse vähendusrauda
4 Ovaalprakruvi tömbekoormuse vähendusraudadele
1 Kuuskantvõti
1 Kruvikeeraja (TT 1800 E puhul)
1 Ohu sisseviik

Tehnilised andmedCCA IP 23 CE		Soojaõhu kätekuivati Soojaõhu juustekuivati
		TT 1800 TT	1800E TT 1800E	aktiiv-hapnik	TT 1800Elõhn	TTH1800 TTH	1800E
Nimivõimsus 1800 vatti X X X
Küttevõimsus 1700 vatti X X
Mootori võimsus 100 vatti X
Öhuwool 38 l/s X X X X X
Seadme mõõtmed : L 270, S		161, K 330 mm
Kaal koos seinahoidikuga	[kg]	3,2	3,2	3,5	3,5	3,2	3,2

Varustusnäitajad	Soojaõhu kätekuivati				Soojaõhu juustekuivati
	TT 1800	TT 1800E	TT 1800E aktiivhap- nik	TT 1800E lõhn	TTH1800	TTH1800E
Elektrooniline lühimaa-aeglüliti: lüliti tööaeg 32 s	X
Elektrooniline lühimaa-aeglüliti: lüliti tööaeg 4 min					X
Elektrooniline lähenemislüliti		X	X	X		X
Ohutuspistik	X	X	X	X	X	X
Ohutus-temperatuuripiiraja	X	X	X	X	X	X
Termo-sulavkaitse	X	X	X	X	X	X
Sensor-ohutusväljalülitus		X	X (4min)	X (4min)		X (10min)
Integreeritud monteerimisplaat	X	X	X	X	X	X
Varguskindlustus katteplaadiga	X	X	X	X	X	X
Imetav öhu sisenemisvõre	X	X	X	X	X	X
Aktiivhapnik
Löhnapadrunid				X
Valgusdioodvalgustus		X	X	X

Paigaldusjuhend

Paigaldamise peab teostama spetsialist, et kindlustada seadme ohutuseeskirjadele vastav ühendamine. Dušside ja vannidega ruumides ei tohi seadet paigaldada VDE-eeskirjadega määratud ohutusaladesse (0,6 m duši või vanni äärest ja 1,2 m dušipeast).

Paigaldusjärjestus

Hooldussöbralik paigalduskontsept

TT1800 paigaldussüsteem võimaldab lihtsat ja hooldussõbralikku seinale kinnitamist ilma seadet avamata. Praktiliselt oleme jaganud seadme kaheks osaka: Paigaldaja paigaldab seinakontakti (või püsiühenduse), kruvib paigale monteerimisplaadi, lükkab töövalmis seadme kohale, ühendab pistiku või püsiühenduse, kruvib peale varguskindlustuse – valmis. Lihtsamini ei saa!

1. Tömmake (kinni kruvimata) katteplaat [1] alla seadmest välja. Samuti tömmake alla välja seadme tagaküljele sisestatud monteerimisplaat [2].
2. Peale paigalduskoha kindlakstegemist märgistage monteerimisplaati [2] šabloonina kasutades 4 kinnituspuurauku [12], puurige (8 mm ∅), sisestage tüüblid ja kinnitage monteerimisplaat A kaasasolevate poolkumerate puidukruvidega. Soovitame paigaldamist joon. A, B või C vastavas kõrguses. Kindlustatud peab olema kindel kinnitus massiivsele seinale.
3. Võimalikud on 5 järgnevalt kirjeldatud ühendusviisi.
   a) Paigaldamine krohvialuse pistikupesa kohale Katteplaadi [1] ülemine osa pole vajalik. Murdke see murdmiskohast [4] maha. Peale monteerimisplaadi [2] paigaldamist vastavalt joon. B lükake seade ülevalt monteerimisplaadile, ühendage pistik seinakontakti [3] ja lükake seade lõpuni alla. Kinnitage katteplaat 2 kaasasoleva peitpeakruviga.
   b) Krohvialune kaabel. Ühendamine (pistikupesa asemel) seinast tuleva krohvialuse kaabli [7] abil. Kinnitage monteerimisplaat [2] seinale vastavalt joon. C. Lükake katteplaat altpoolt monteerimisplaati ning viige seejuures seinast tulev juhe läbi katteplaadi ava. Paigaldage kaasasolev vörguklemm [11]. Löigake seadme ühendusjuhtmelt [5] pistik maha, eemaldage juhtme varjestus ja isolatsioon ning paigaldage ühendushülsid. Uhendage mölemad juhtmed vastavalt joon. C. Jälgige L (pruun) ja N (sinine) öiget ühendamist. Kindlustage seadme ühendusjuhe kaasasoleva tömbekoormuse vähendusrauaga [8]. Lükake seade löpuni katteplaadile ja keerake sisse 2 kaasasolevat peitpeakruvi.
   c) Krohvipealne kaabel ülevalt. Selleks murdke välja seadme tagaküljel üleval keskel asuv vastav juhtme läbiviik. Peale monteerimisplaadi [2] kinnitamist vastavalt joon. C viige krohvipealne kaabel monteerimisplaadi peal alla läbi katteplaadi [2] ning läbi ava. Edasine ühendamine toimub nagu kirjeldatud B 2. lõigus.
   d) Krohvipealne kaabel alt. Selleks murdke välja katteplaadis [1] all keskel asuv vastav juhtme läbiviik [9]. Peale monteerimisplaadi [2] kinnitamist vastavalt joon. C viige krohvipealne kaabel läbi katteplaadi ava. Edasine ühendamine toimub nagu kirjeldatud B 2. lõigus.
   e) Pistikuga ühendusjuhe. Ühendamine läheduses asuvasse seinakontakti pistikuga

paindliku ühendusjuhtme abil. Selleks murdke välja katteplaadis [1] all keskel asuv olemasolev juhtme läbiviik [9]. Lükake katteplaat altpoolt monteerimisplaati. Paigaldage kaasasolev võrguklemm [11]. Lõigake seadme ühendusjuhtmelt [5] pistik maha, eemaldage juhtme varjestus ja isolatsioon ning paigaldage ühendushülsid. Valmistage samamoodi ette pistikuga ühendusjuhe ning viige see läbi katteplaadi ava. Ühendage mölemad juhtmed vastavalt joon. C ning kinnitage kaasasolevate tömbekoormuse vähendusraudadega [8]. Lükake seade lõpuni katteplaadile ja keerake sisse 2 kaasasolevat peitpeakruvi.

Seadmed on nüüd töökorras.

Lülitusvõimalused

TT 1800 ja TTH 1800 puhul kasutage elektroonilist lühimaa-aeglülitit. Lüliti tööaeg on TT 1800 puhul 32 s, TT 1800 E puhul 4 min.

Seadmed lülituvad automaatselt välja.

TT 1800 E, TTH 1800 E aktiivhapnik / löhn, TTH1800 E

Seadmed lülitatakse puudutamata infrapuna-lähenemiselektroonika abil.

Lülitusvahemaa (vahemaa seadme alumise ääre ja käte või pea vahel) on TT 1800 puhul u 15 cm ja TTH 1800 E puhul u 40 cm. Lülitustundlik-kust saab lasta spetsialistil muuta.

Sensor-ohutusväljalülitus

TT 1800 E, TTH 1800 E

Sisseehitatud elektroonika hoiab ära pideva töö kaetud infrapuna-lähenemislüliti korral, nt närimiskummi-vandalismi puhul.

TT 1800 E mudelid lülituvad välja 4 min ja TTH 1800 E mudelid 10 min järel. Segaja eemaldamisel on kuivatid jälle töökorras.

Starmix juuksekuivatite körgusreguleerimine

Kauni kujuga robustne Starmixi körgusreguleerimine THH500 / TTHH1800, tellimisnr 19 07 09, võimaldab kohandada juuksekuivati astmeteta ja individuaalselt teie kehapikkusele.

Seeläbi lihtsustatakse märgatavalt just laste ja ratastooli kasutajate juuste kuivatamist.

Alternatiivina körgusreguleerimisele võite paigaldada ka kaks juustekuivatit körguste vahega 40 cm (elektroonilise infrapuna-lähenemislüliti ulatus on maks. 40 cm).

Puhastamine ja hooldus

Imege õhu imemisvõre [6] seadme alumisel küljel vajadusel narmastest ja tolmust puhastamiseks tolmuimeja vuugidüüsiga puhtaks. Tugev mustus võrel eemaldage harjaga.

Ohutusviited

• Kontrollige enne seadme ühendamist, et tüübisildil toodud pinge vastaks teie maja ühendusele. Tüübisilt asub seadme alumisel küljel.
• Kindlustage seade maksimaalselt 16 A kaitsmega.
• Pange tähele, et elektriseadmete ebaõigel käsitsemisel võivad tekkida ohud, mida lapsed tõenäoliselt ära tunda ei suuda.
• Andke käesolev kasutusjuhend ka teistele seadme kasutajatele, et ka nemad saaks tutvuda köigi funktsioonide ja viidetega.
• Lülitage alati enne töid seadmel või selle puhastamist toitekaabel pindevabaks.

Sujungimo schema
